Installation du SMM2

Les informations suivantes vous indiquent comment installer le SMM2.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S038

ATTENTION

Une protection oculaire est requise pour cette procédure.

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SC750 V4 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.
Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Visionnage de la procédure

Une vidéo de cette procédure est disponible sur YouTube.

Procédure

Installez le support du module SMM2.
1. Faire glisser le support dans le boîtier.
2. Alignez et insérez le support dans la paroi du boîtier, jusqu’à ce qu’il s’enclenche.

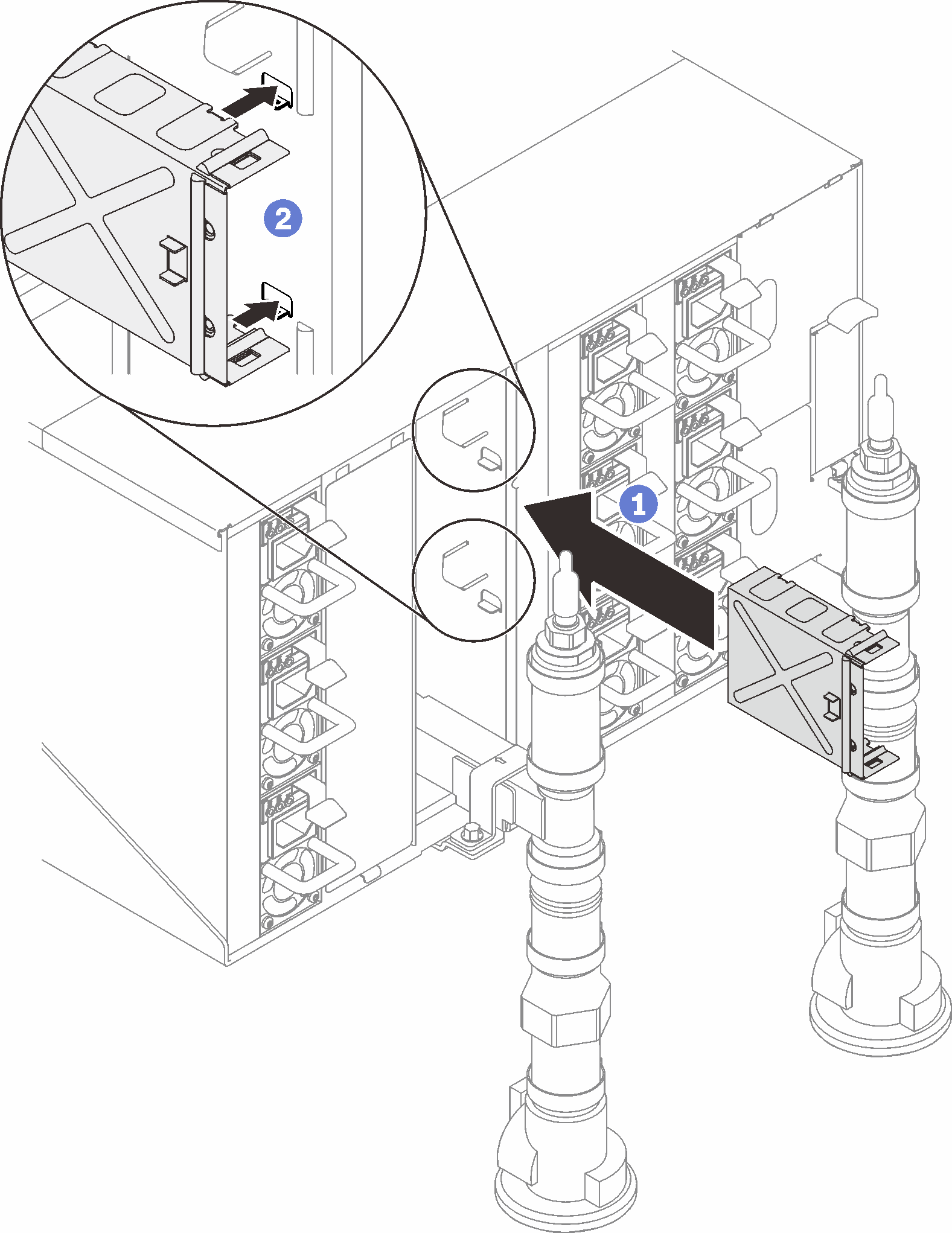

Figure 1. Installation du crochet de support
Installez le module SMM2.
1. Alignez et faites coulisser le module SMM2 dans le support.
2. Faites pivoter le taquet vers l’intérieur pour fixer le module SMM2.

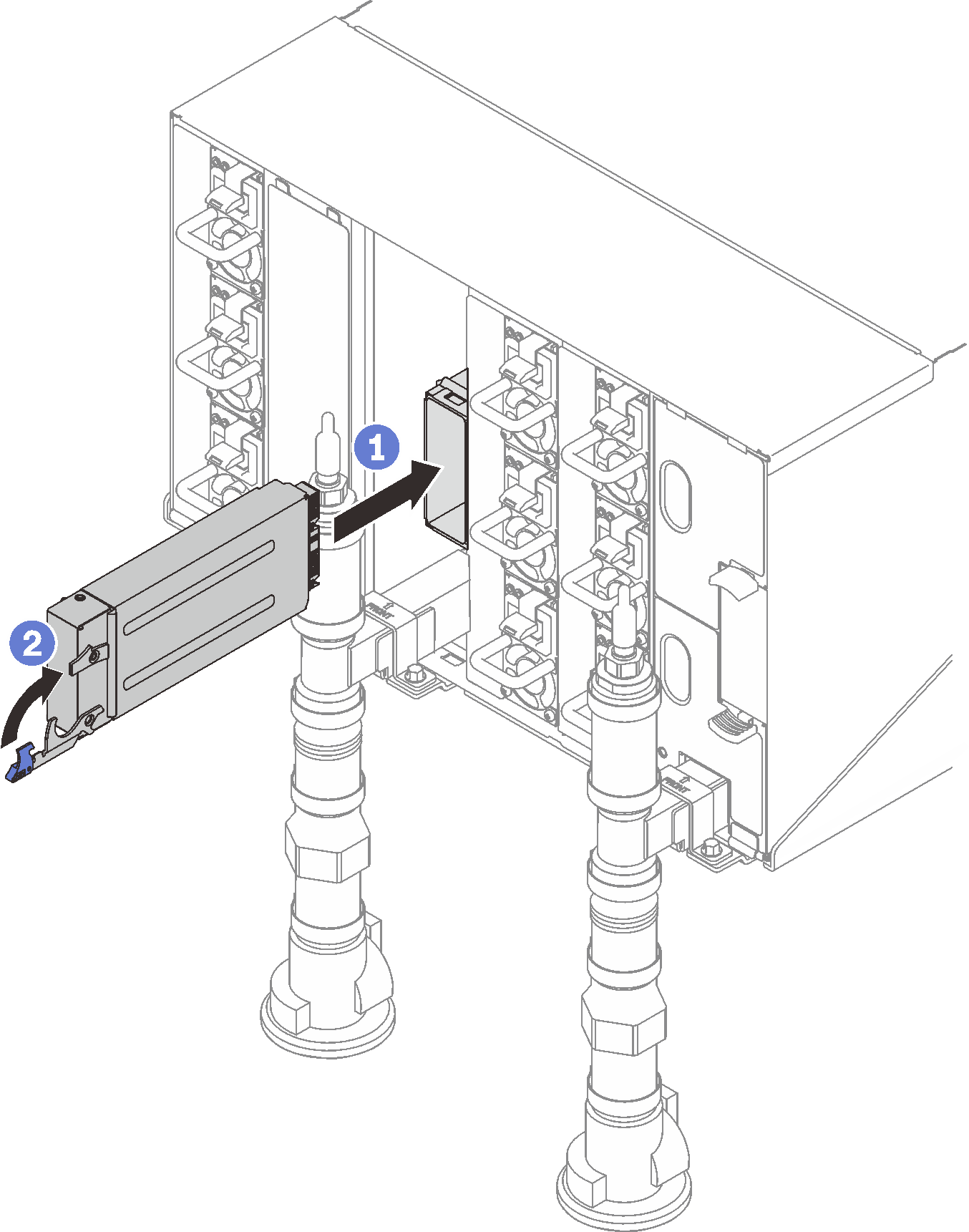

Figure 2. Installation du module SMM2
Installez l’obturateur si nécessaire.
1. Faites coulisser l’obturateur dans le boîtier.
2. Alignez et insérez l’obturateur dans la paroi du boîtier, jusqu’à ce qu’il s’enclenche.

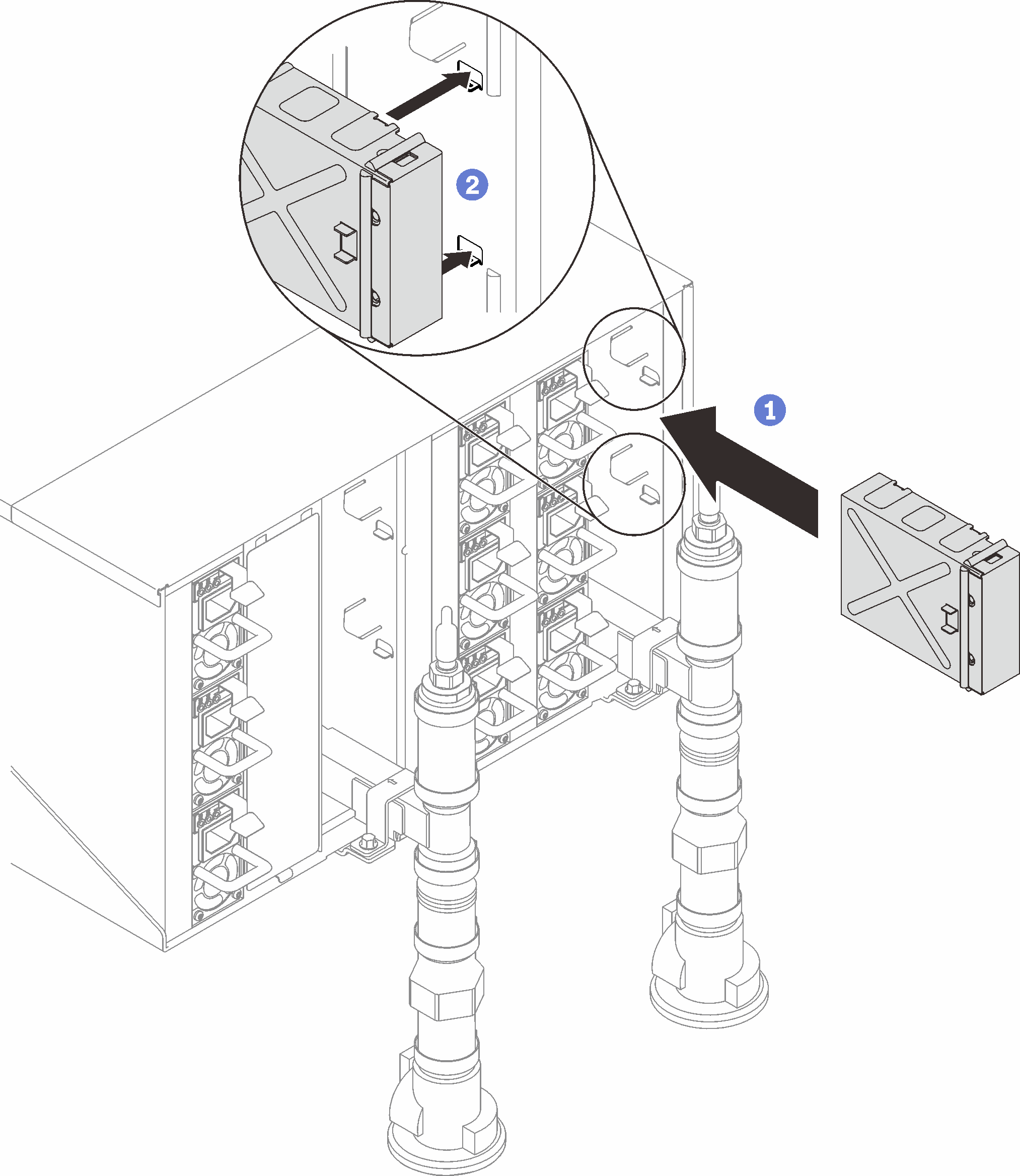

Figure 3. Installation de l’obturateur

Après avoir terminé

Dès que le voyant d’état du SMM2 passe d’un clignotement rapide à lent, cela veut dire que le SMM2 est prêt. Dans le cas contraire, si le voyant d’état est éteint ou fixe, cela signifie que SMM2 a rencontré au moins un problème.
Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
Remarque
La configuration d’E-S partagées nécessite une séquence spécifique de mise sous tension des nœuds. Lors de la mise sous tension du système, allumez d’abord le nœud B, puis allumez le nœud A. Pour plus d’informations, voir Cheminement des câbles d’adaptateur PCIe.
