Cheminement des câbles d’adaptateur PCIe
Les informations ci-après vous permettent d’acheminer les câbles des adaptateurs PCIe.
Remarque
Le SC750 V4 prend en charge trois configurations PCIe : autonome, Socket Direct et E/S partagées. Avant de procéder au cheminement des câbles, vérifiez quelle configuration est prise en charge par l’adaptateur PCIe installé dans le nœud.
Cheminement des câbles pour configuration autonome

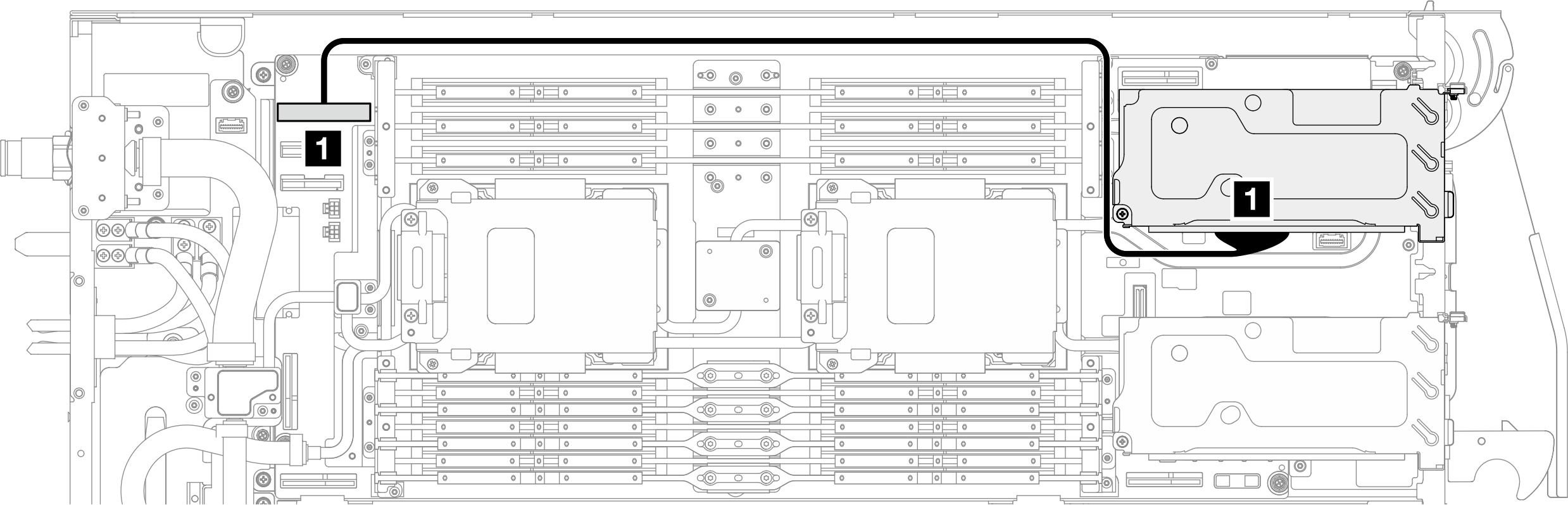

Figure 1. Cheminement des câbles pour configuration autonome
| À partir de | Vers |
|---|---|
| 1 Carte mezzanine câblée sur le boîtier de carte mezzanine dans l’emplacement 2 | 1 Connecteur PCIe x16 de carte mezzanine PCIe 2 sur la carte mère |
Cheminement des câbles pour la configuration Socket Direct

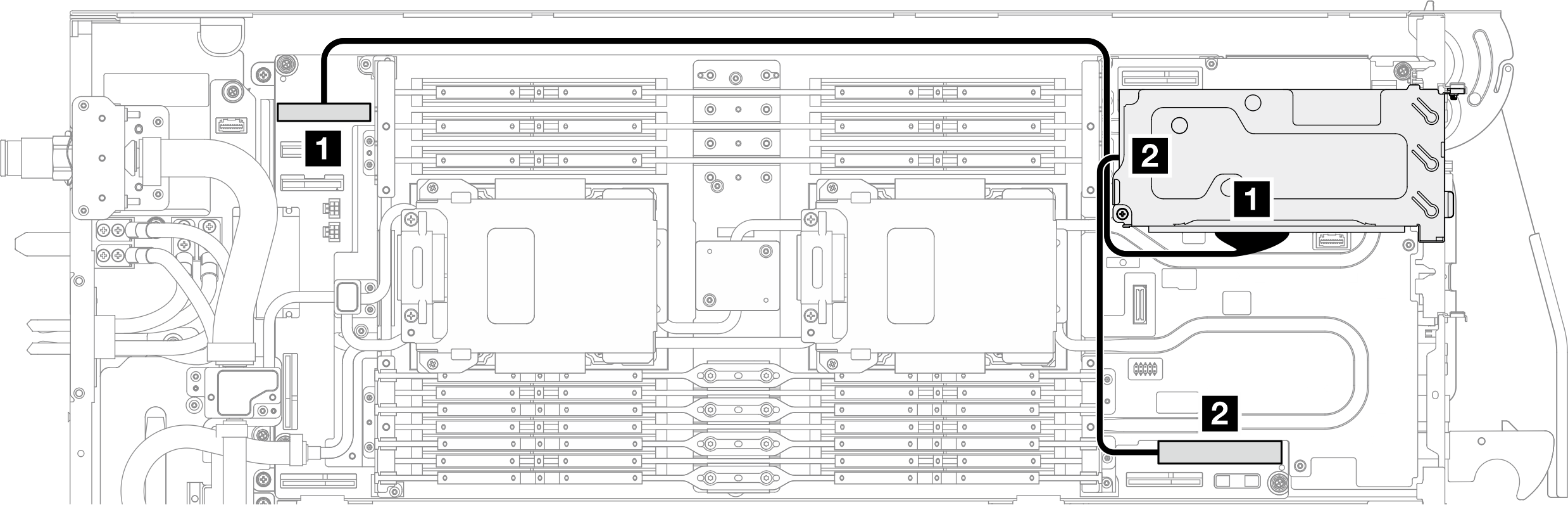

Figure 2. Cheminement des câbles pour la configuration Socket Direct
| À partir de | Vers |
|---|---|
| 1 Carte mezzanine câblée sur le boîtier de carte mezzanine dans l’emplacement 2 | 1 Connecteur PCIe x16 de carte mezzanine PCIe 2 sur la carte mère |
| 2 Adaptateur PCIe dans l’emplacement 2 | 2 Connecteur PCIe x16 de carte mezzanine PCIe 1 sur la carte mère |
Cheminement des câbles pour la configuration d’E-S partagée
Avertissement
Dans la configuration d’E-S partagées, lorsque le nœud B effectue une réinstallation virtuelle, l’interface graphique Web XCC du nœud A affiche le message d’avertissement FQXSFIO0021J pour indiquer qu’une erreur de récupération PCIe est survenue et qu’il se peut que l’adaptateur ne fonctionne pas correctement. Redémarrez le nœud A afin de résoudre ce problème. Consultez Message d’événement : FQXSFIO0021J afin d’en savoir plus sur les actions utilisateur complémentaires.
Remarque

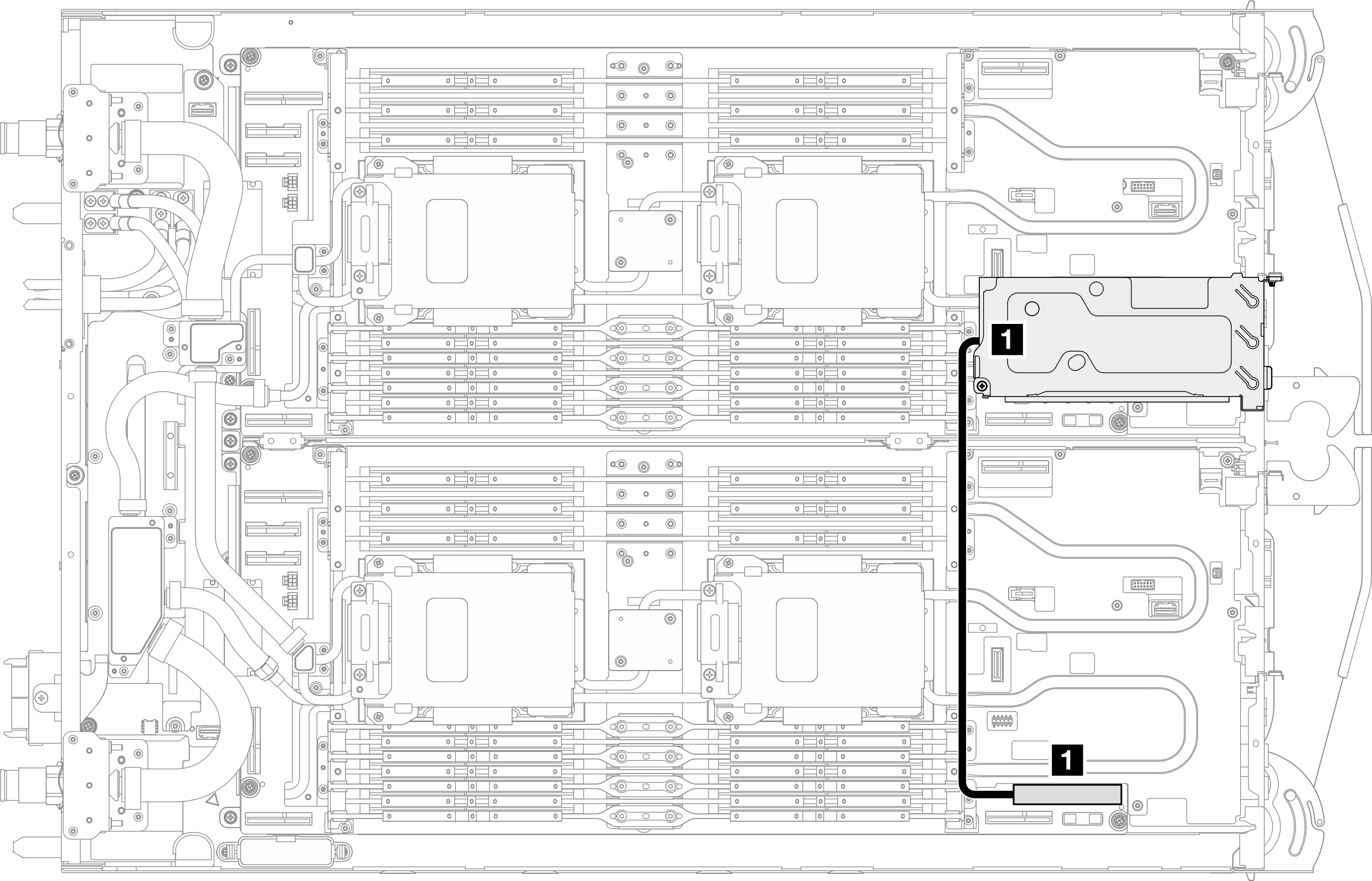

Figure 3. Cheminement des câbles pour la configuration d’E-S partagée
| À partir de | Vers |
|---|---|
| 1 Adaptateur PCIe dans l’emplacement 1 du nœud B | 1 Connecteur PCIe x16 de la carte mezzanine PCIe 1 sur la carte mère du nœud A |
