Disposición de los cables del adaptador PCIe
Utilice esta información para pasar los cables de los adaptadores PCIe.
Nota
SC750 V4 admite tres configuraciones de PCIe: independiente, de zócalo directo y de E/S compartida. Compruebe qué configuración es compatible con el adaptador PCIe instalado en el nodo antes de disponer los cables.
Disposición de los cables de configuración independiente

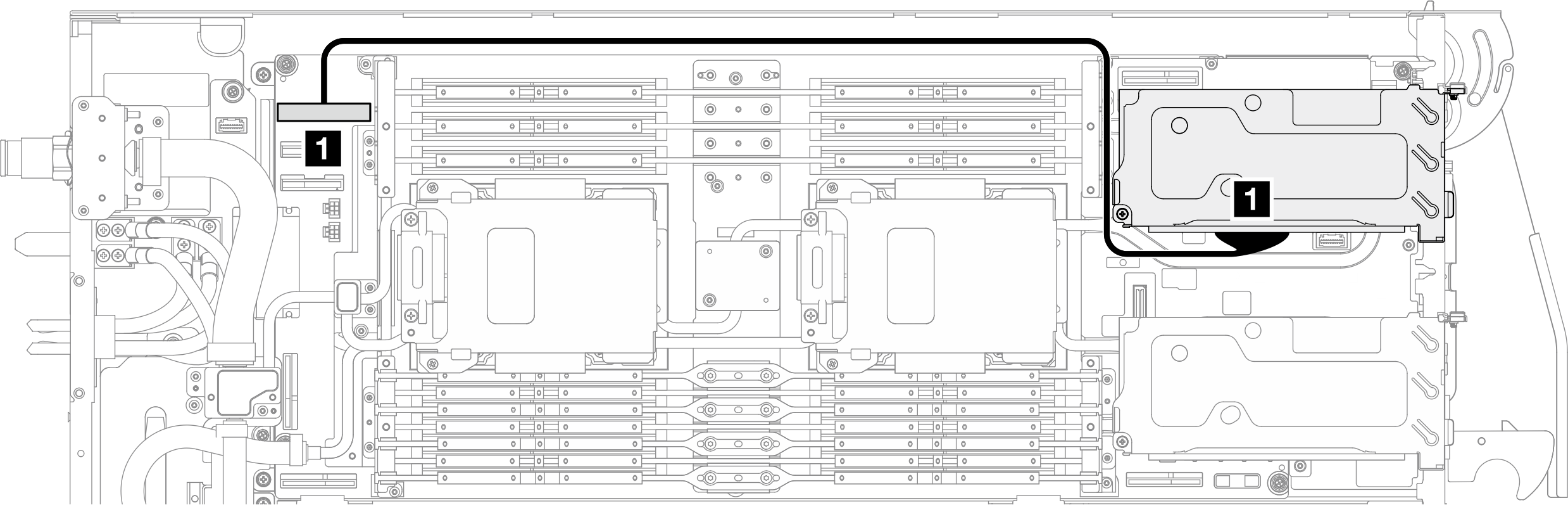

Figura 1. Disposición de los cables de configuración independiente
| Desde | Hasta |
|---|---|
| 1 Expansión con cable en el compartimiento de expansión en la ranura 2 | 1 Conector de tarjeta de expansión PCIe - 2 PCIe x16 en la placa del sistema |
Disposición de los cables de configuración directa del zócalo

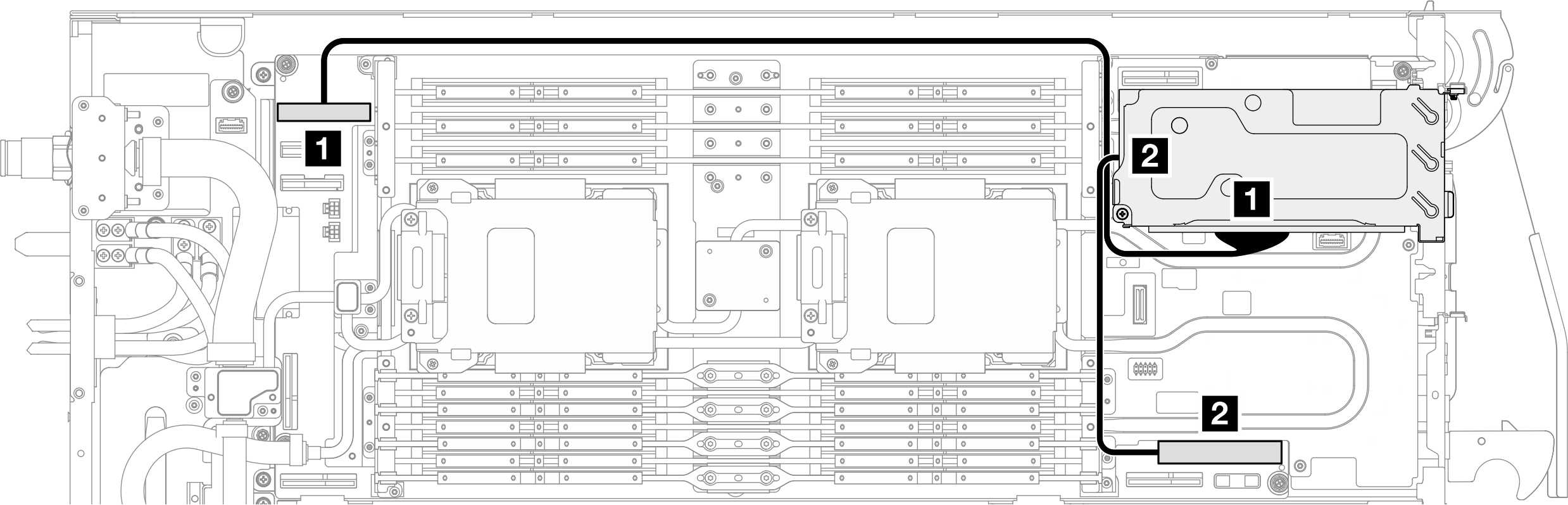

Figura 2. Disposición de los cables de configuración directa del zócalo
| Desde | Hasta |
|---|---|
| 1 Expansión con cable en el compartimiento de expansión en la ranura 2 | 1 Conector de tarjeta de expansión PCIe - 2 PCIe x16 en la placa del sistema |
| 2 Adaptador PCIe en la ranura 2 | 2 Conector de tarjeta de expansión PCIe - 1 PCIe x16 en la placa del sistema |
Disposición de los cables para la configuración compartida de E/S
Atención
En la configuración de E/S compartida, cuando el Nodo B realiza una reubicación virtual, la GUI web de XCC del Nodo A mostrará el mensaje de advertencia FQXSFIO0021J para indicar que se ha producido una recuperación de error de PCIe y que es posible que el adaptador no funcione correctamente. Para solucionar este problema, reinicie el Nodo A. Para ver acciones adicionales del usuario, consulte Mensaje de evento: FQXSFIO0021J.
Nota

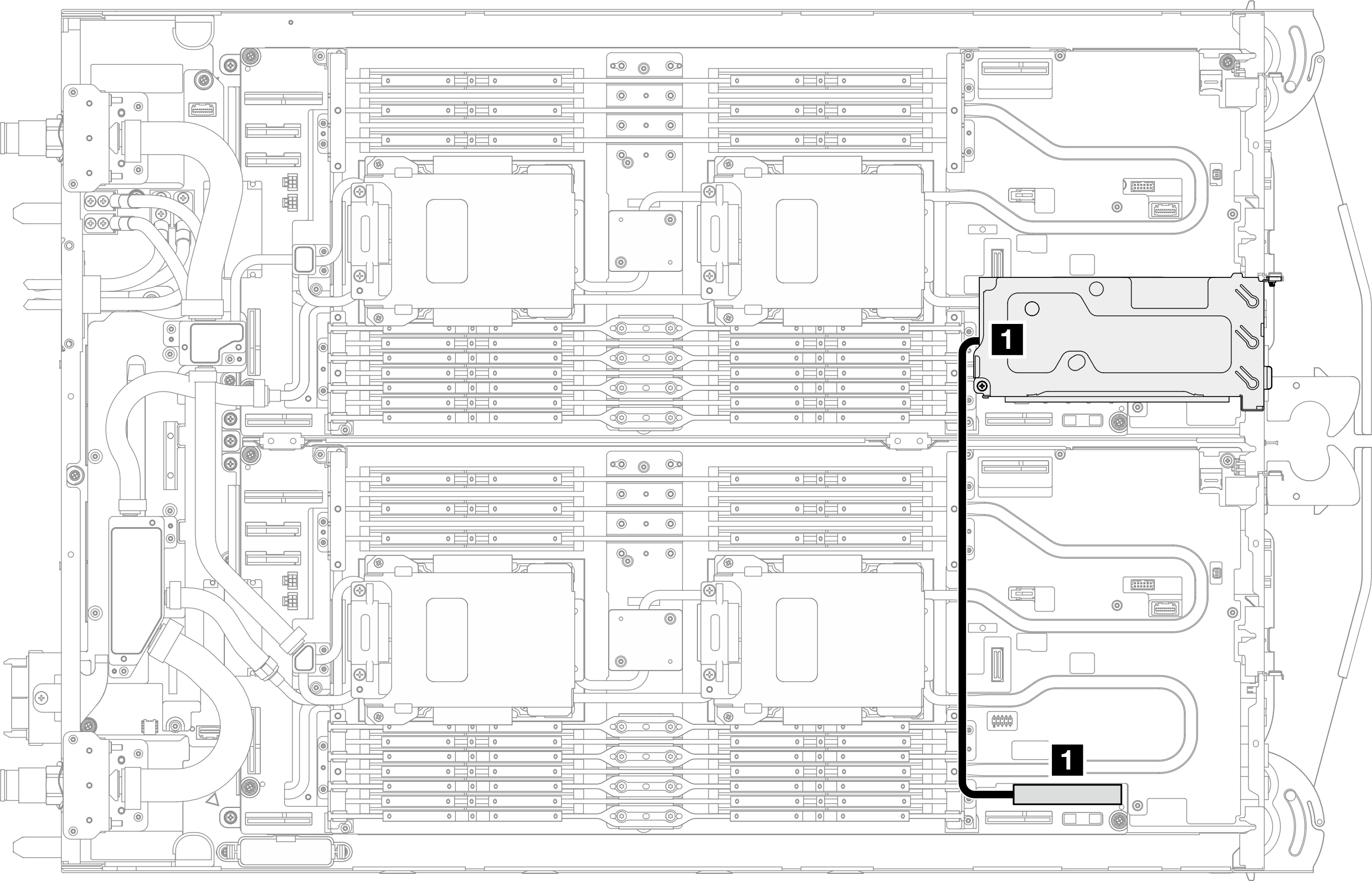

Figura 3. Disposición de los cables para la configuración compartida de E/S
| Desde | Hasta |
|---|---|
| 1 Adaptador PCIe en la ranura 1 del Nodo B | 1 Conector de tarjeta de expansión PCIe 1 - PCIe x16 en la placa del sistema en el Nodo A |
