PCIe 어댑터 케이블 배선

다음 정보를 사용하여 PCIe 어댑터의 케이블을 배선하십시오.

주
SC750 V4는 3가지 PCIe 구성(독립형, 소켓 다이렉트 및 공유 I/O)을 지원합니다. 케이블 배선을 시작하기 전에 노드에 설치된 PCIe 어댑터가 어떤 구성을 지원하는지 확인합니다.

독립형 구성 케이블 배선​

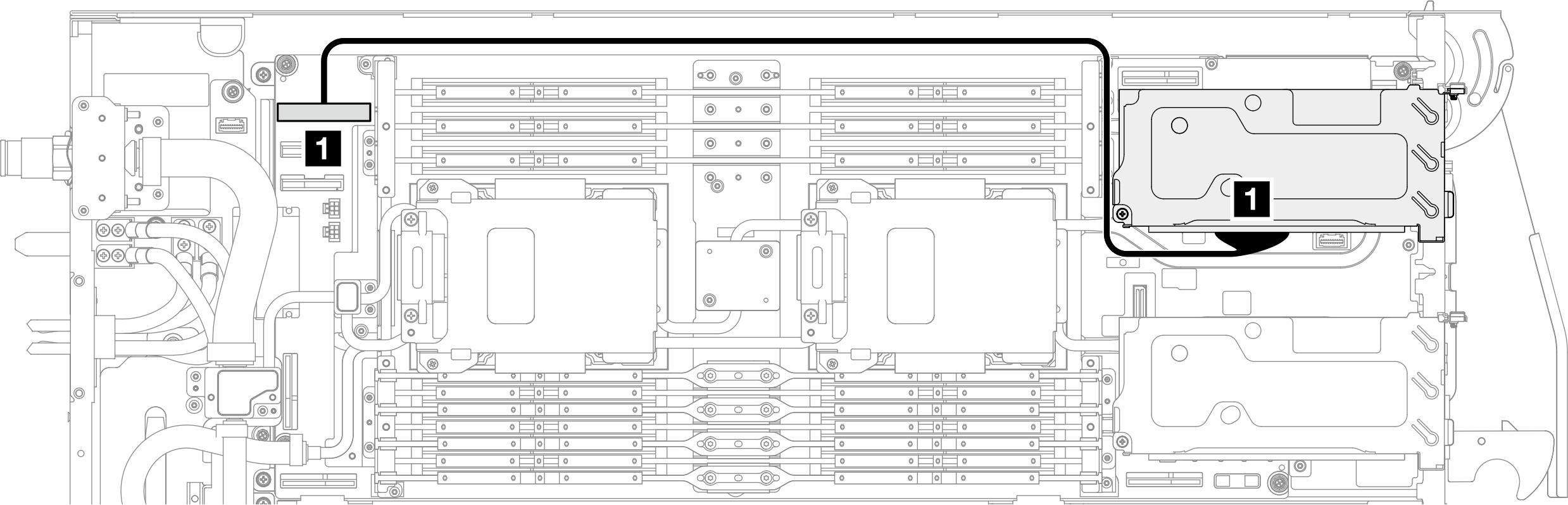

그림 1. 독립형 구성 케이블 배선

표 1. 독립형 구성 케이블 배선
에서끝
1 슬롯 2의 라이저 케이지의 케이블 장착 라이저1 시스템 보드의 PCIe 라이저 2 PCIe x16 PCIe 커넥터

소켓 다이렉트 구성 케이블 배선​

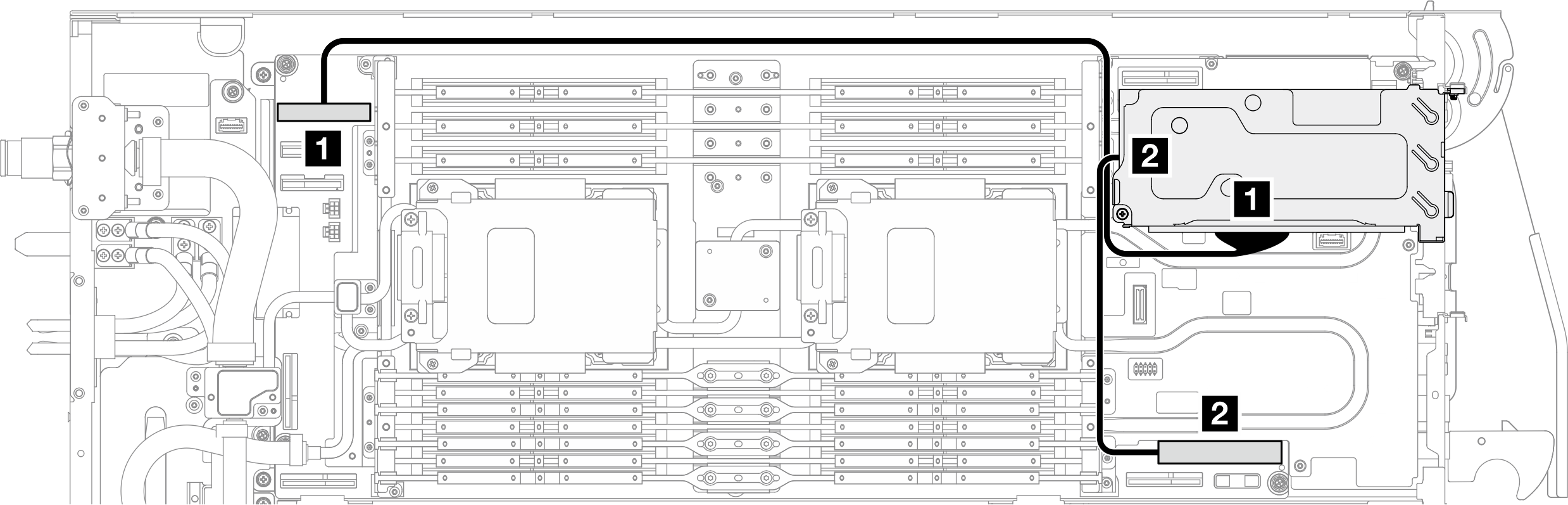

그림 2. 소켓 다이렉트 구성 케이블 배선

표 2. 소켓 다이렉트 구성 케이블 배선
에서끝
1 슬롯 2의 라이저 케이지의 케이블 장착 라이저1 시스템 보드의 PCIe 라이저 2 PCIe x16 PCIe 커넥터
2 슬롯 2의 PCIe 어댑터2 시스템 보드의 PCIe 라이저 1 PCIe x16 PCIe 커넥터

공유 I/O 구성 케이블 배선​

주의

  • 공유 I/O 구성에는 특정 노드의 전원 켜기 순서가 필요합니다. 시스템 전원을 켤 때는 노드 B를 먼저 켠 다음 노드 A를 켭니다.

  • 공유 I/O 구성에서 노드 B가 가상 재배치를 수행할 때, 노드 A의 XCC 웹 GUI는 PCIe 오류 복구가 발생했으며 어댑터가 올바르게 작동하지 않을 수 있다는 경고 메시지 FQXSFIO0021J를 표시합니다. 이 문제를 해결하려면 노드 A를 다시 시작합니다. 추가 사용자 조치는 이벤트 메시지: FQXSFIO0021J를 참조하십시오.

주

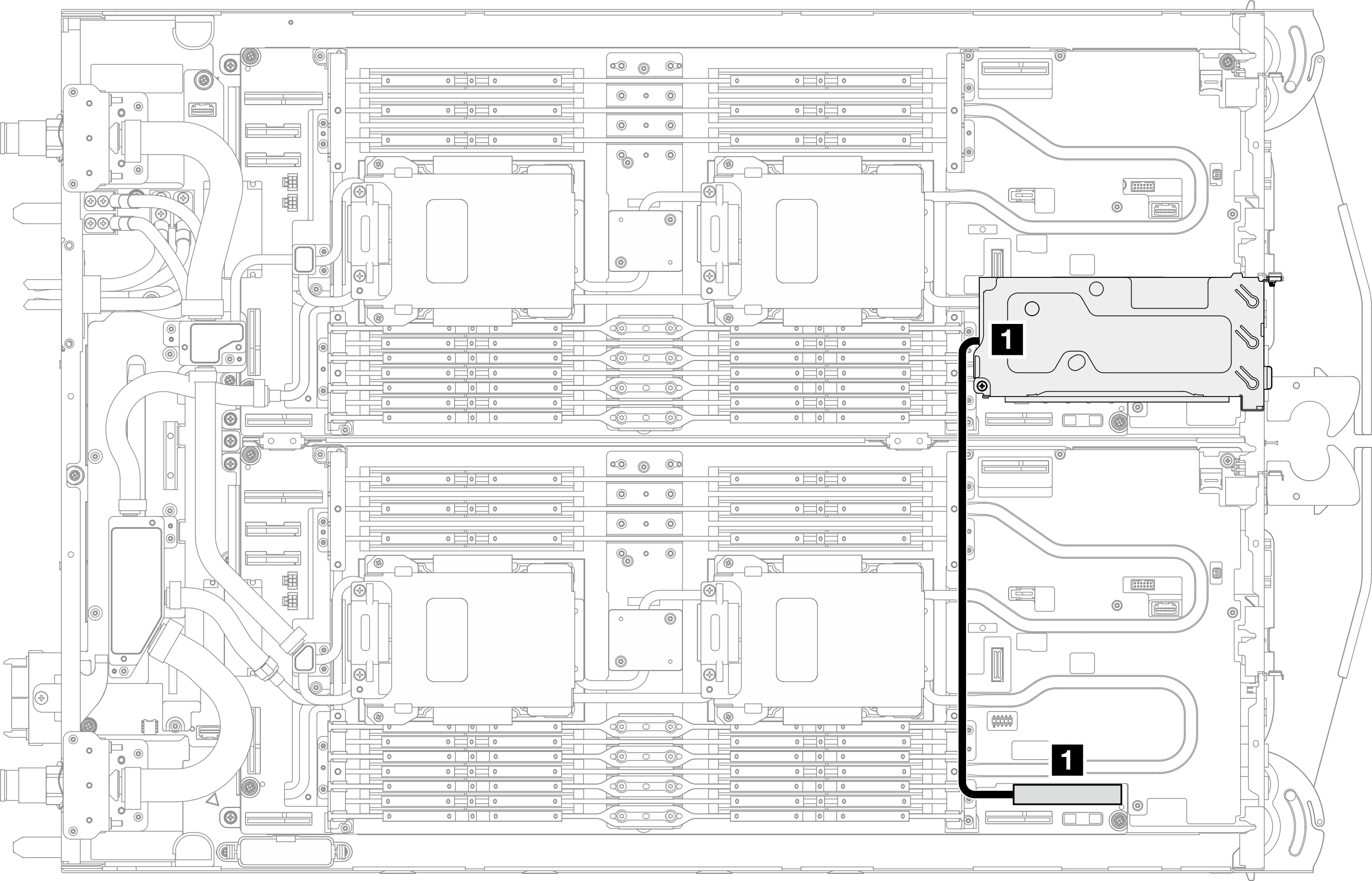

그림 3. 공유 I/O 구성 케이블 배선

표 3. 공유 I/O 구성 케이블 배선
에서끝
1 노드 B의 슬롯 1에 있는 PCIe 어댑터1 노드 A의 시스템 보드에 있는 PCIe 라이저 1 PCIe x16 커넥터
