사이드밴드 케이블 배선
다음 정보를 사용하여 사이드밴드 케이블을 배선하십시오.
사이드밴드 케이블 배선
주

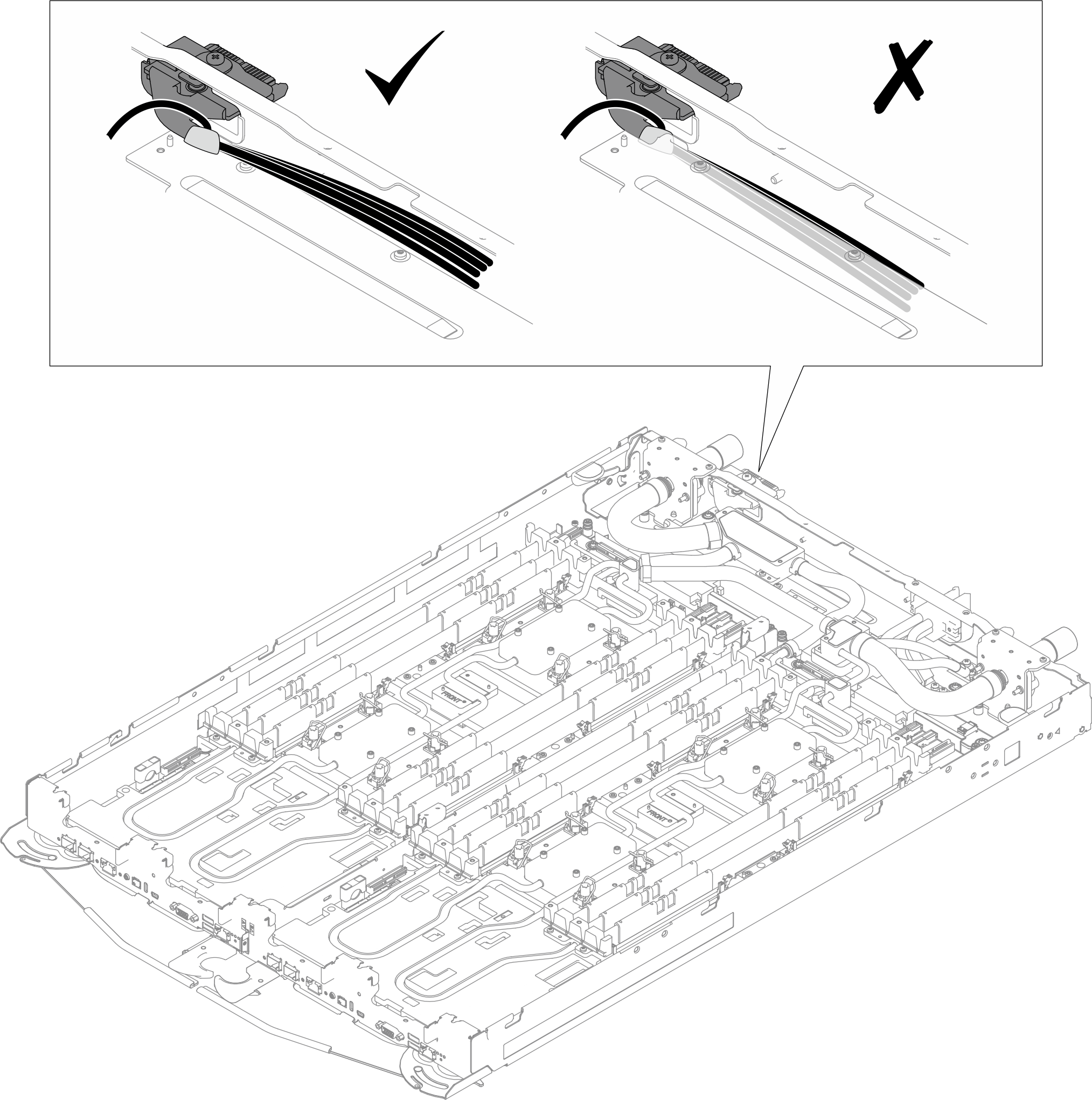

- 케이블 손상을 방지하려면 워터 루프를 통해 사이드밴드 케이블을 배선할 때 사이드밴드 모듈 근처의 케이블을 잡아야 합니다.그림 1. 사이드밴드 케이블 고정
케이블을 냉각판 위에 약간 위에 유지하십시오. 냉각판과 트레이 벽 사이의 틈에 케이블을 삽입하지 마십시오.

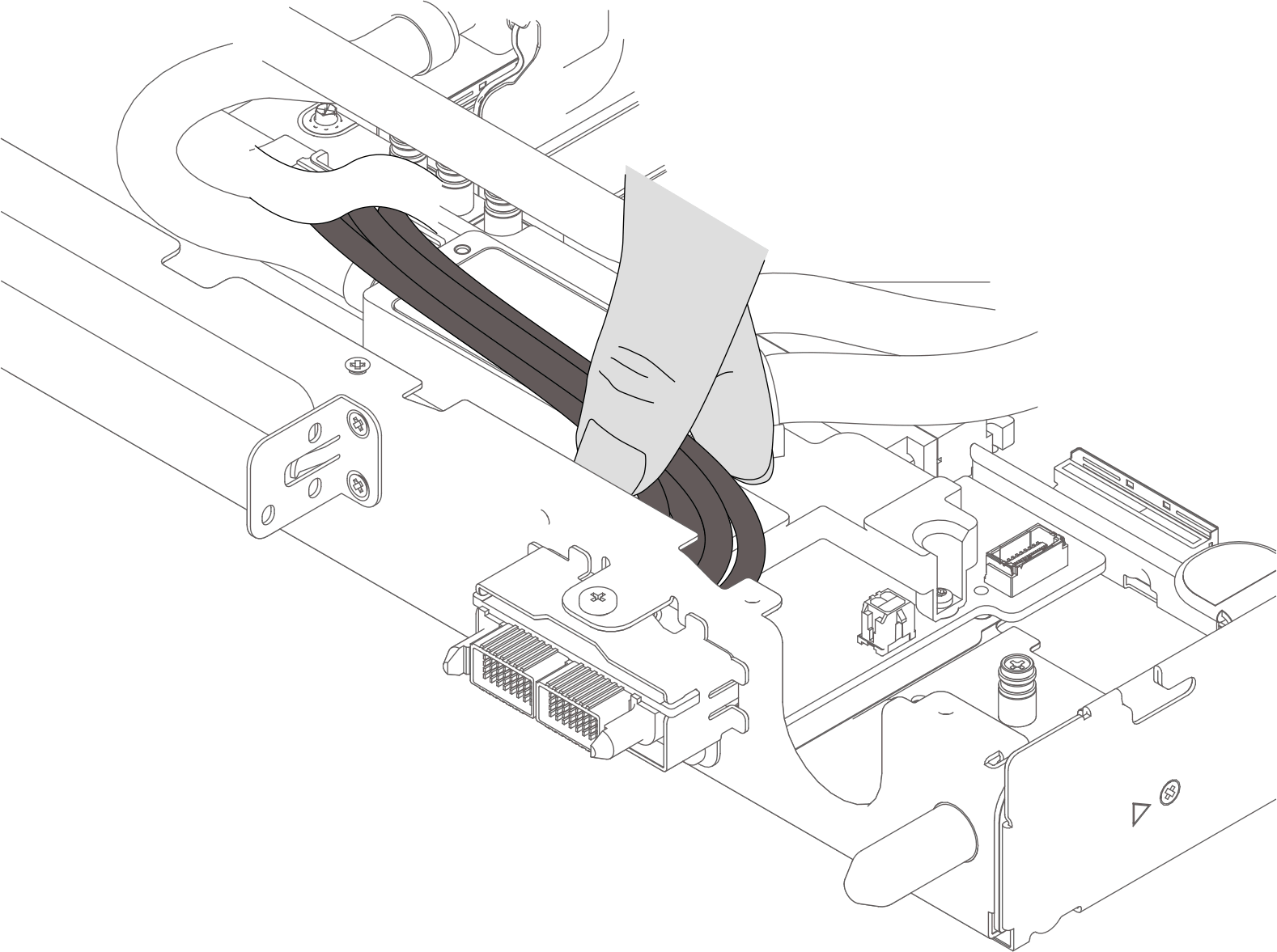

그림 2. 트레이 뒷면 벽에 사이드밴드 케이블 배치

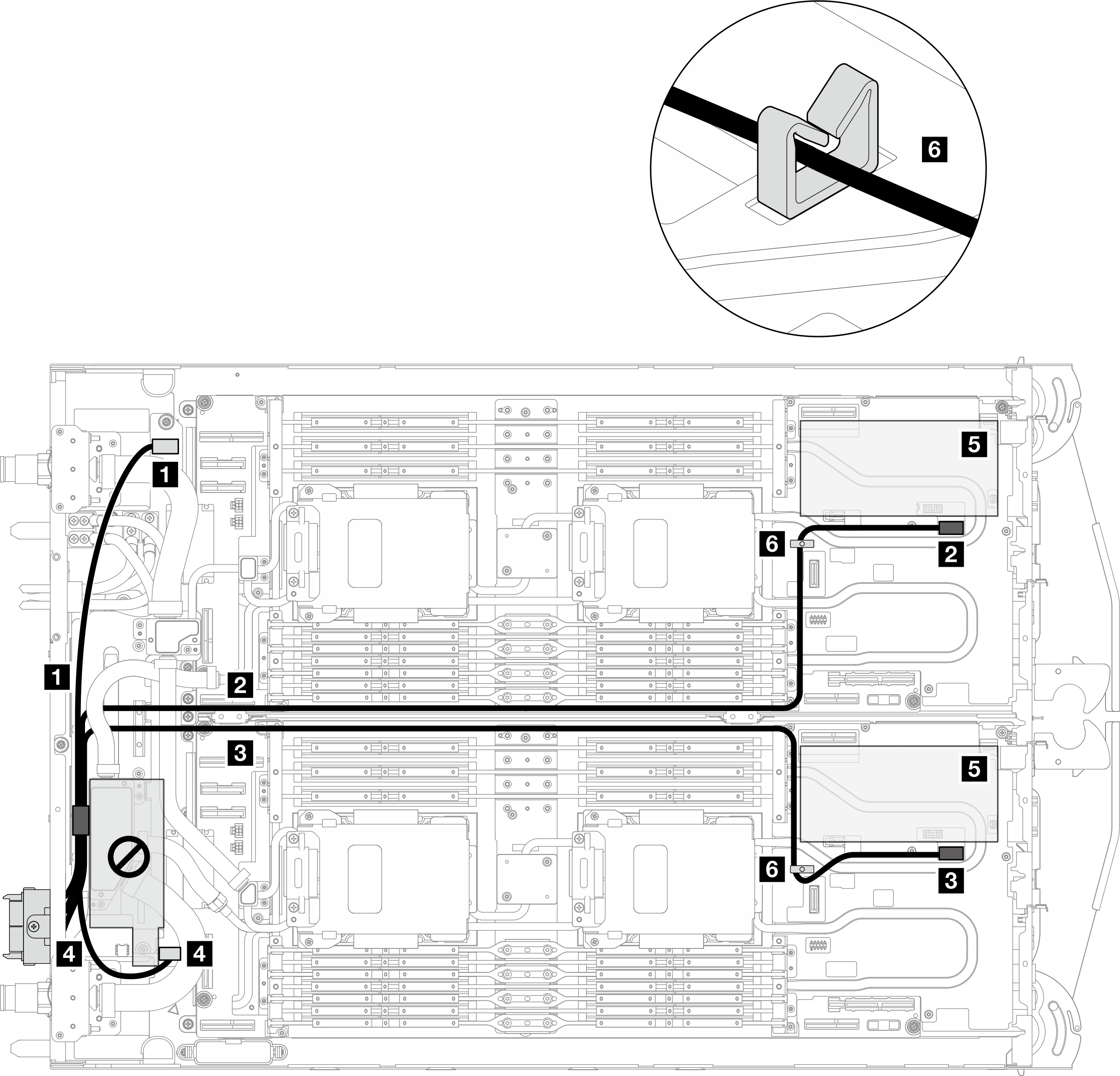

그림 3. 사이드밴드 케이블 배선
주의
케이블이 제한 구역에서 떨어져 있는지 확인하십시오.
| 시작(사이드밴드 케이블) | 끝 |
|---|---|
| 1 P3로 표시된 플러거가 있는 케이블 | 1 전원 분배 보드의 P3 커넥터 |
| 2 노드 B로 표시된 플러그가 있는 케이블(수관 아래로 배선) | 2 노드 B의 시스템 보드에 있는 사이드밴드 커넥터 |
| 3 노드 A로 표시된 플러그가 있는 케이블(수관 아래로 배선) | 3 노드 A의 시스템 보드에 있는 사이드밴드 커넥터 |
| 4 P2로 표시된 플러거가 있는 케이블 | 4 전원 분배 보드의 P2 커넥터 |
| 주의: 5: 노드 A 또는 노드 B의 PCIe 라이저 또는 드라이브용 슬롯 2 6: 케이블 클립 | |
