Disposición de los cables de banda lateral
Utilice esta información para pasar los cables del cable de banda lateral.
Disposición de los cables de banda lateral
Nota
- Para evitar dañar el cable, asegúrese de sujetar los cables cerca del módulo de banda lateral al pasar los cables de banda lateral a través del bucle de agua.Figura 1. Sujeción de los cables de banda lateral
Mantenga los cables ligeramente por encima de la placa de frío. No inserte los cables en el espacio entre la placa de frío y la pared de la bandeja.
Figura 2. Colocación del cable de banda lateral en la pared de la bandeja posterior

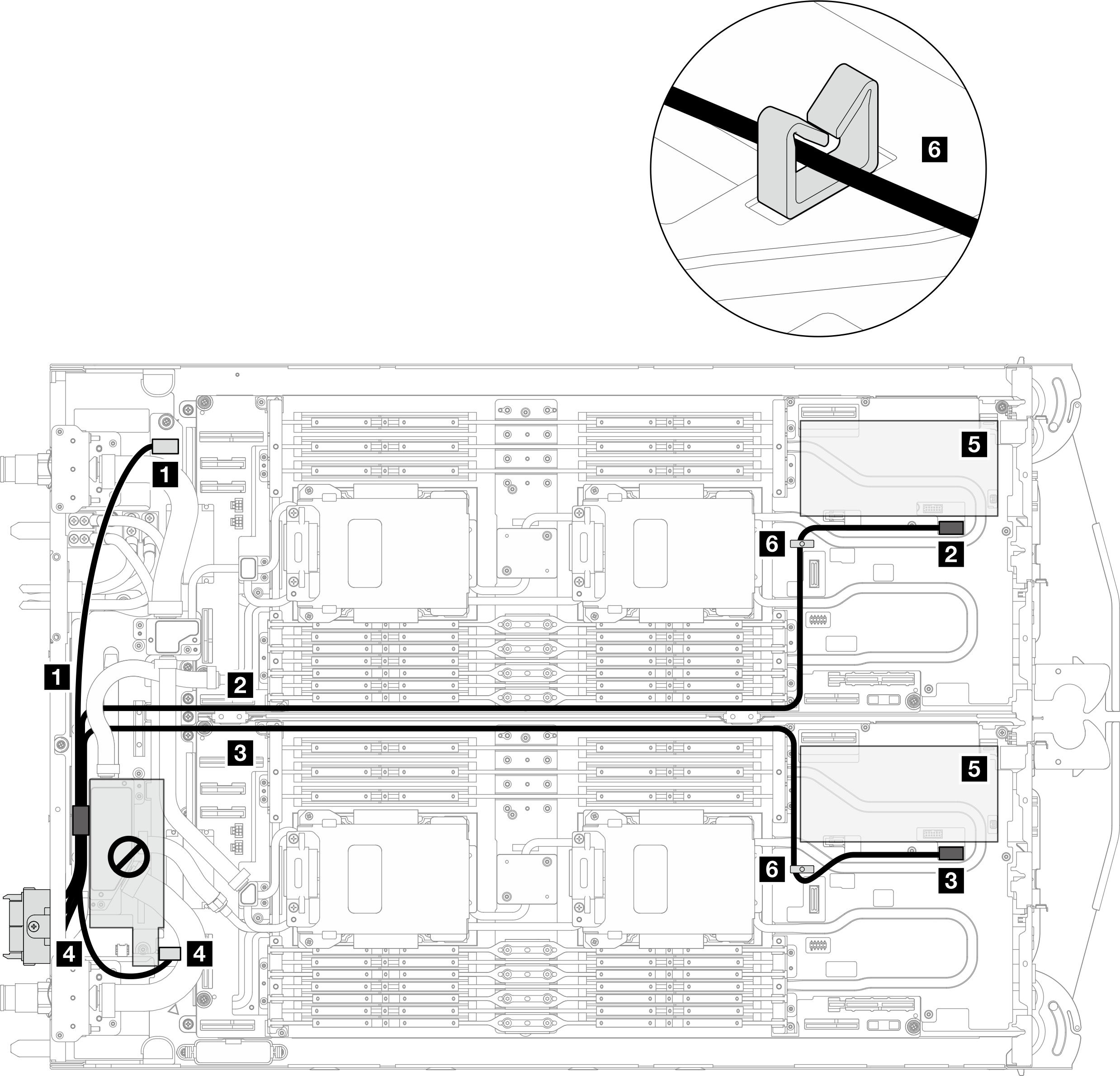

Figura 3. Disposición de los cables de banda lateral
Atención
Asegúrese de que los cables estén fuera del área restringida.
| Desde (cable de banda lateral) | Hasta |
|---|---|
| 1 Cable con conector marcado como P3 | 1 Conector de la P3 en la placa de distribución de alimentación |
| 2 Cable con conector marcado como Nodo B (colocado debajo de los tubos de agua) | 2 Conector de banda lateral en la placa del sistema del nodo B |
| 3 Cable con conector marcado como Nodo A (colocado debajo de los tubos de agua) | 3 Conector de banda lateral en la placa del sistema del nodo A |
| 4 Cable con conector marcado como P2 | 4 Conector de la P2 en la placa de distribución de alimentación |
| Nota: 5: Ranura 2 para la tarjeta de expansión PCIe o las unidades en el nodo A o el nodo B 6: Clips para cables | |
