Disposición de los cables de la unidad frontal
Utilice esta información para disponer los cables de las unidades frontales.
Disposición de los cables de la unidad frontal
En esta ilustración, se muestra el nodo B como ejemplo.

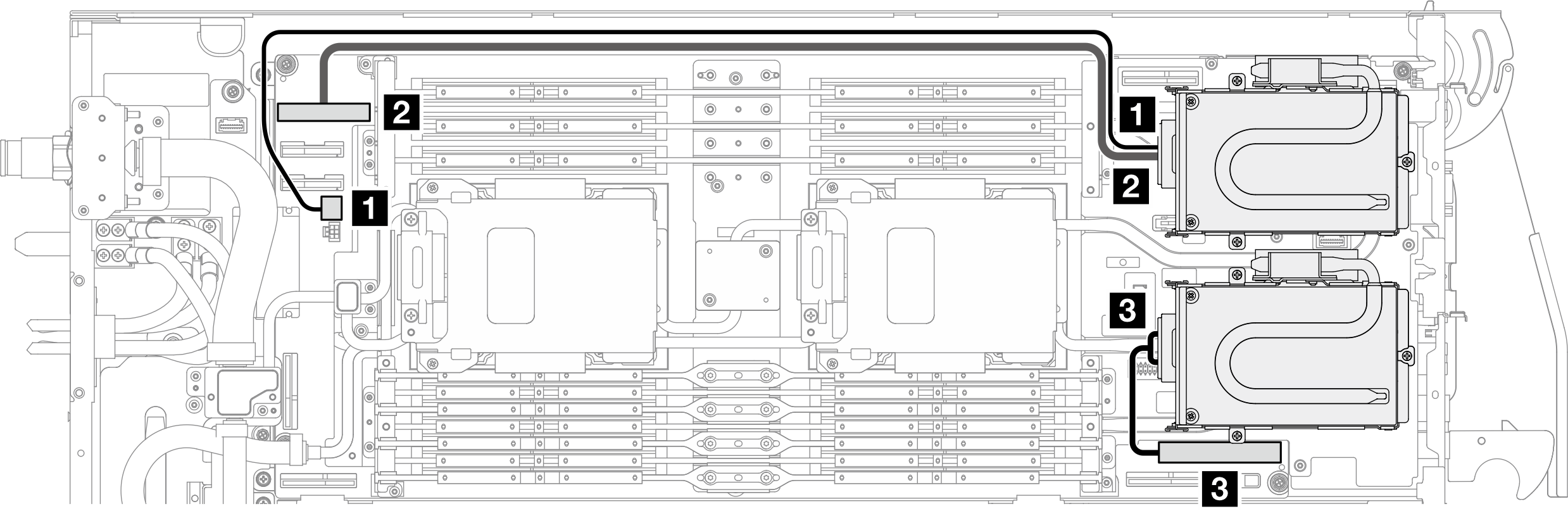

Figura 1. Disposición de los cables de la unidad frontal
| Desde | Hasta |
|---|---|
| 1 Unidad 0/2 en la ranura 2 | 1 Conector de alimentación de la unidad 0/2 en la placa del sistema |
| 2 Unidad 0/2 en la ranura 2 | 2 Conector de la unidad 0/2 en la placa del sistema |
| 3 Unidad 1/3 en la ranura 1 | 3 Conector de la unidad 1/3 en la placa del sistema |
