Kabelführung für das vordere Laufwerk
Mithilfe dieser Informationen können Sie die Kabel für die vorderen Laufwerke verlegen.
Kabelführung für das vordere Laufwerk
In dieser Abbildung wird Knoten B als Beispiel dargestellt.

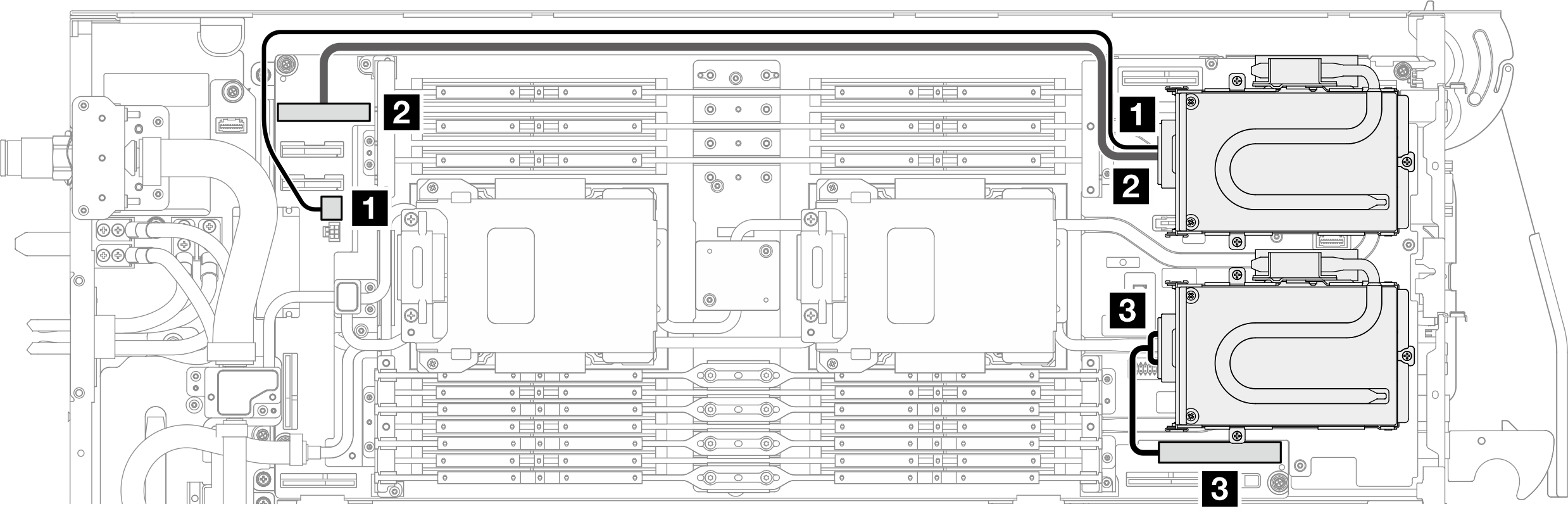

Abbildung 1. Kabelführung für das vordere Laufwerk
| Vom | Zu |
|---|---|
| 1 Laufwerk 0/2 in Steckplatz 2 | 1 Laufwerk 0/2 Netzteilanschluss auf der Systemplatine |
| 2 Laufwerk 0/2 in Steckplatz 2 | 2 Laufwerk 0/2-Anschluss auf der Systemplatine |
| 3 Laufwerk 1/3 in Steckplatz 1 | 3 Laufwerk 1/3-Anschluss auf der Systemplatine |
