Kabelführung für den PCIe-Adapter
Mithilfe dieser Informationen können Sie die Kabel für die PCIe-Adapter verlegen.
Anmerkung
SC750 V4 unterstützt drei PCIe-Konfigurationen: eigenständige, Socket Direct- und gemeinsam genutzte E/A-Konfiguration. Prüfen Sie, welche Konfiguration der im Knoten installierte PCIe-Adapter unterstützt, bevor Sie mit der Kabelführung beginnen.
Kabelführung für eigenständige Konfiguration

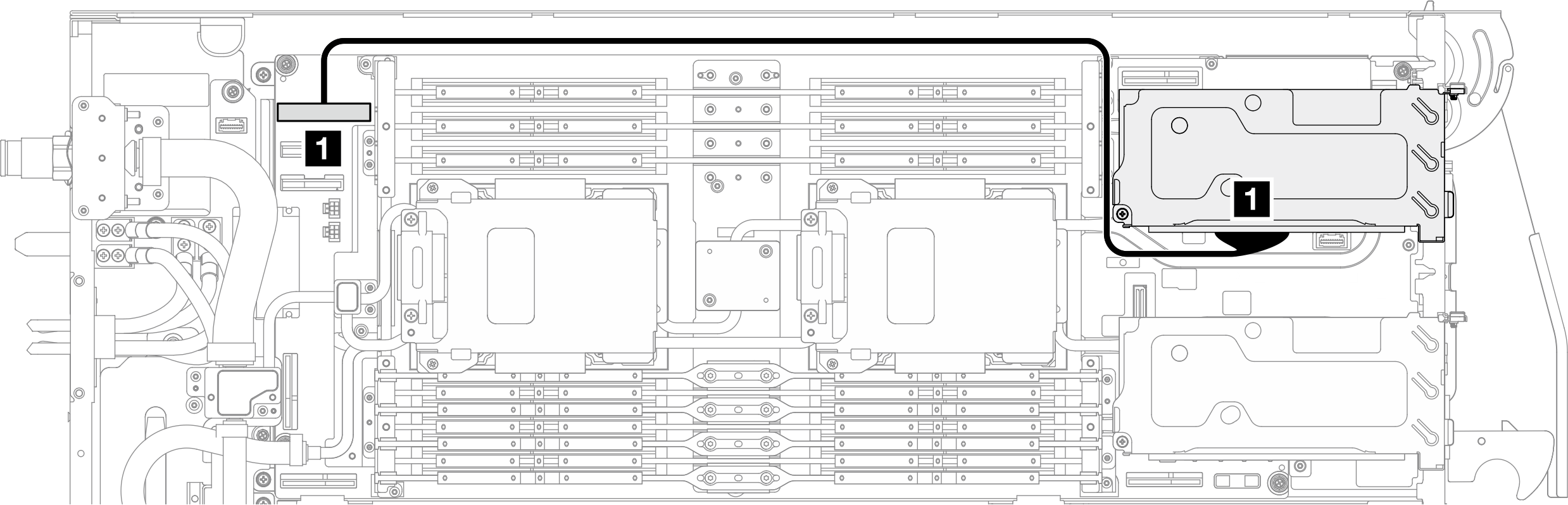

Abbildung 1. Kabelführung für eigenständige Konfiguration
| Vom | Zu |
|---|---|
| 1 Kabeladapter am Adapterrahmen in Steckplatz 2 | 1 PCIe-Adapter 2 PCIe x16-Anschluss auf der Systemplatine |
Kabelführung für die Socket Direct-Konfiguration

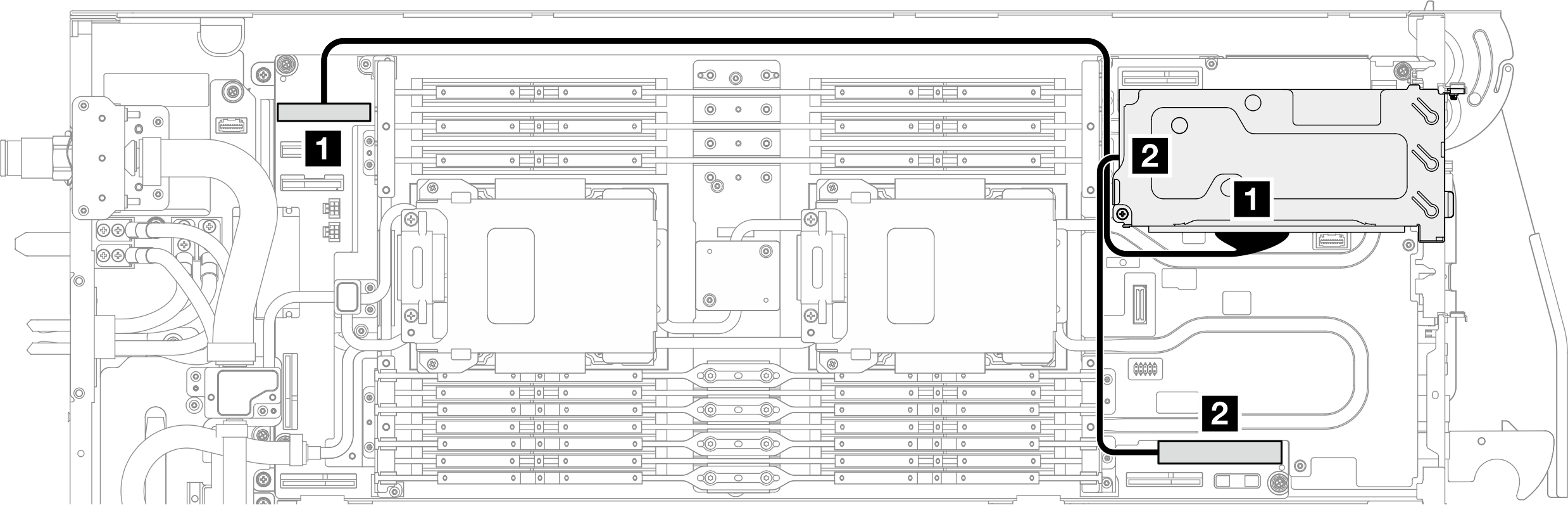

Abbildung 2. Kabelführung für die Socket Direct-Konfiguration
| Vom | Zu |
|---|---|
| 1 Kabeladapter am Adapterrahmen in Steckplatz 2 | 1 PCIe-Adapter 2 PCIe x16-Anschluss auf der Systemplatine |
| 2 PCIe-Adapter in Steckplatz 2 | 2 PCIe-Adapter 1 PCIe x16-Anschluss auf der Systemplatine |
Kabelführung für gemeinsam genutzte E/A-Konfiguration
Achtung
Bei einer gemeinsam genutzten E/A-Konfiguration zeigt die XCC-Web-GUI von Knoten A die Warnmeldung FQXSFIO0021J an, wenn Knoten B ein virtuelles erneutes Einsetzen durchführt. Dies weist darauf hin, dass eine PCIe-Fehlerbehebung stattgefunden hat und der Adapter möglicherweise nicht ordnungsgemäß funktioniert. Um dieses Problem zu beheben, starten Sie Knoten A neu. Weitere Benutzeraktionen finden Sie unter Ereignismeldung: FQXSFIO0021J.
Anmerkung

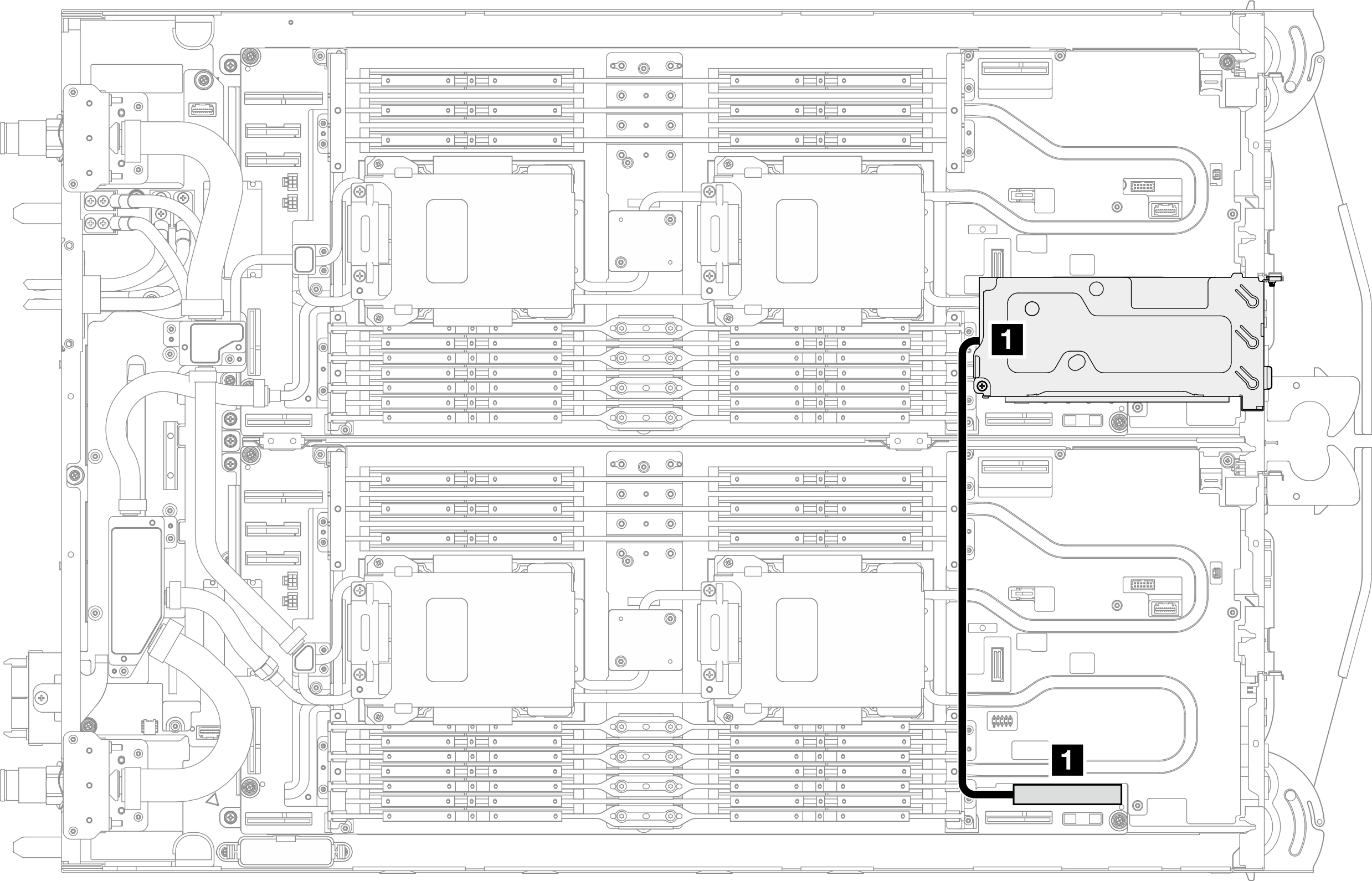

Abbildung 3. Kabelführung für gemeinsam genutzte E/A-Konfiguration
| Vom | Zu |
|---|---|
| 1 PCIe-Adapter in Steckplatz 1 in Knoten B | 1 PCIe-Adapterkarte 1 PCIe x16-Anschluss auf der Systemplatine in Knoten A |
