Seitenbandkabelführung
Mithilfe dieser Informationen können Sie die Kabelführung für das Seitenbandkabel vornehmen.
Seitenbandkabelführung
Anmerkung
- Um eine Beschädigung des Kabels zu vermeiden, halten Sie die Kabel in der Nähe des Seitenbandmoduls fest, wenn Sie die Seitenbandkabel durch den Wasserkreislauf führen.Abbildung 1. Herunterhalten der Seitenbandkabel
Halten Sie die Kabel leicht über der Kühlplatte. Führen Sie die Kabel nicht in den Spalt zwischen der Kühlplatte und der Wand des Einbaurahmens ein.
Abbildung 2. Platzierung der Seitenbandkabel an der hinteren Wand des Einbaurahmens

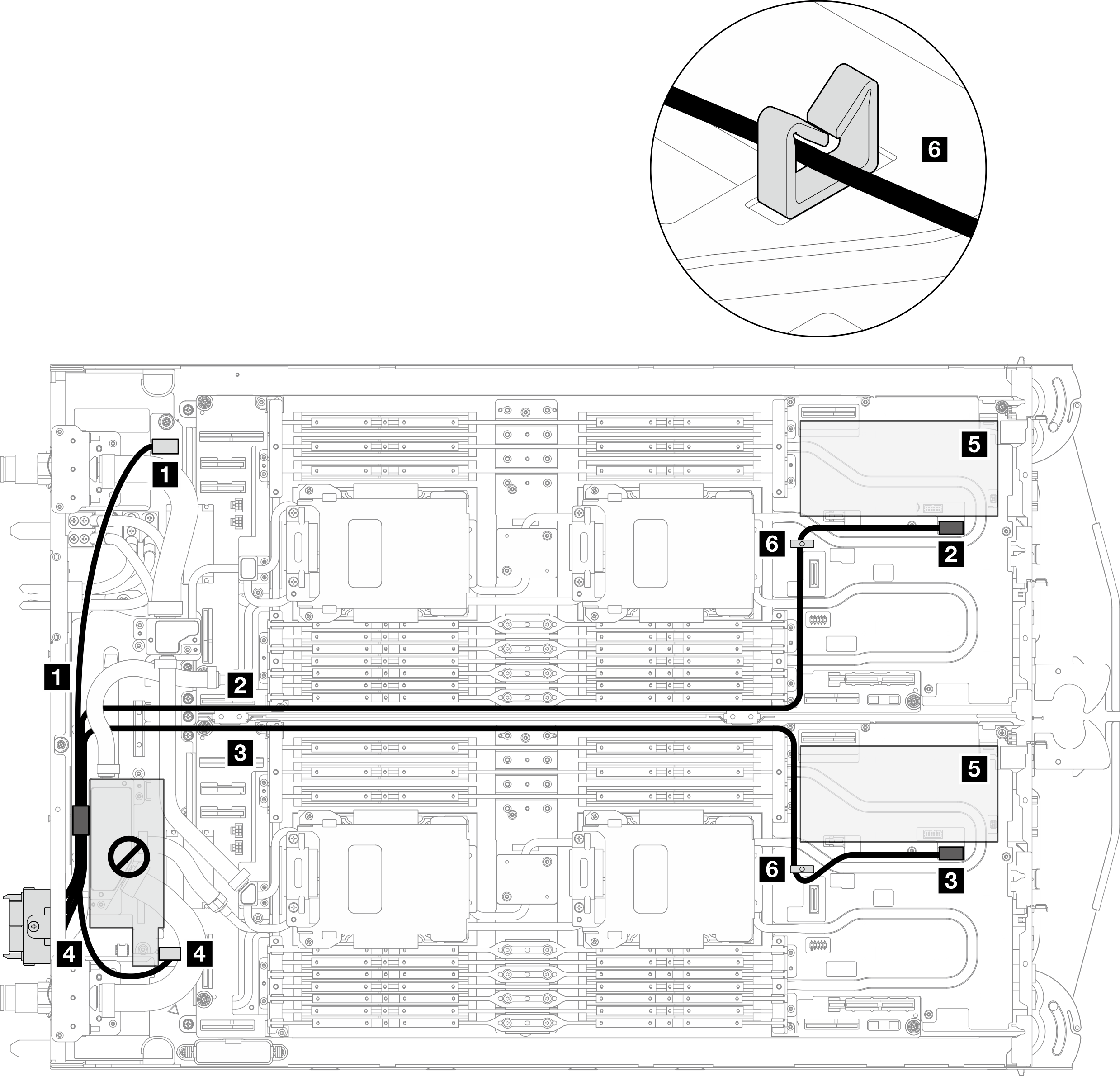

Abbildung 3. Seitenbandkabelführung
Achtung
Achten Sie darauf, dass sich die Kabel nicht im gesperrten Bereich befinden.
| Von (Seitenbandkabel) | Zu |
|---|---|
| 1 Kabel mit Stecker, mit „P3“ gekennzeichnet | 1 P3-Anschluss auf der Stromversorgungsplatine |
| 2 Kabel mit Stecker, der als Knoten B gekennzeichnet ist (unter den Wasserschläuchen verlegt) | 2 Seitenbandanschluss auf der Systemplatine von Knoten B |
| 3 Kabel mit Stecker, der als Knoten B gekennzeichnet ist (unter den Wasserschläuchen verlegt) | 3 Seitenbandanschluss auf der Systemplatine von Knoten A |
| 4 Kabel mit Stecker, mit „P2“ gekennzeichnet | 4 P2-Anschluss auf der Stromversorgungsplatine |
| Hinweis: 5: Steckplatz 2 für PCIe-Adapter oder Laufwerke in Knoten A oder Knoten B 6: Kabelklemmen | |
