边带线缆布放
按以下信息布放边带线缆。
边带线缆布放
注
- 为防止损坏线缆，在将边带线缆穿过水循环模块时，务必按住边带模块附近的线缆。图 1. 按住边带线缆
确保线缆始终略高于冷却板。切勿将线缆插入冷却板和托盘壁之间的缝隙。
图 2. 边带线缆在托盘后壁的放置

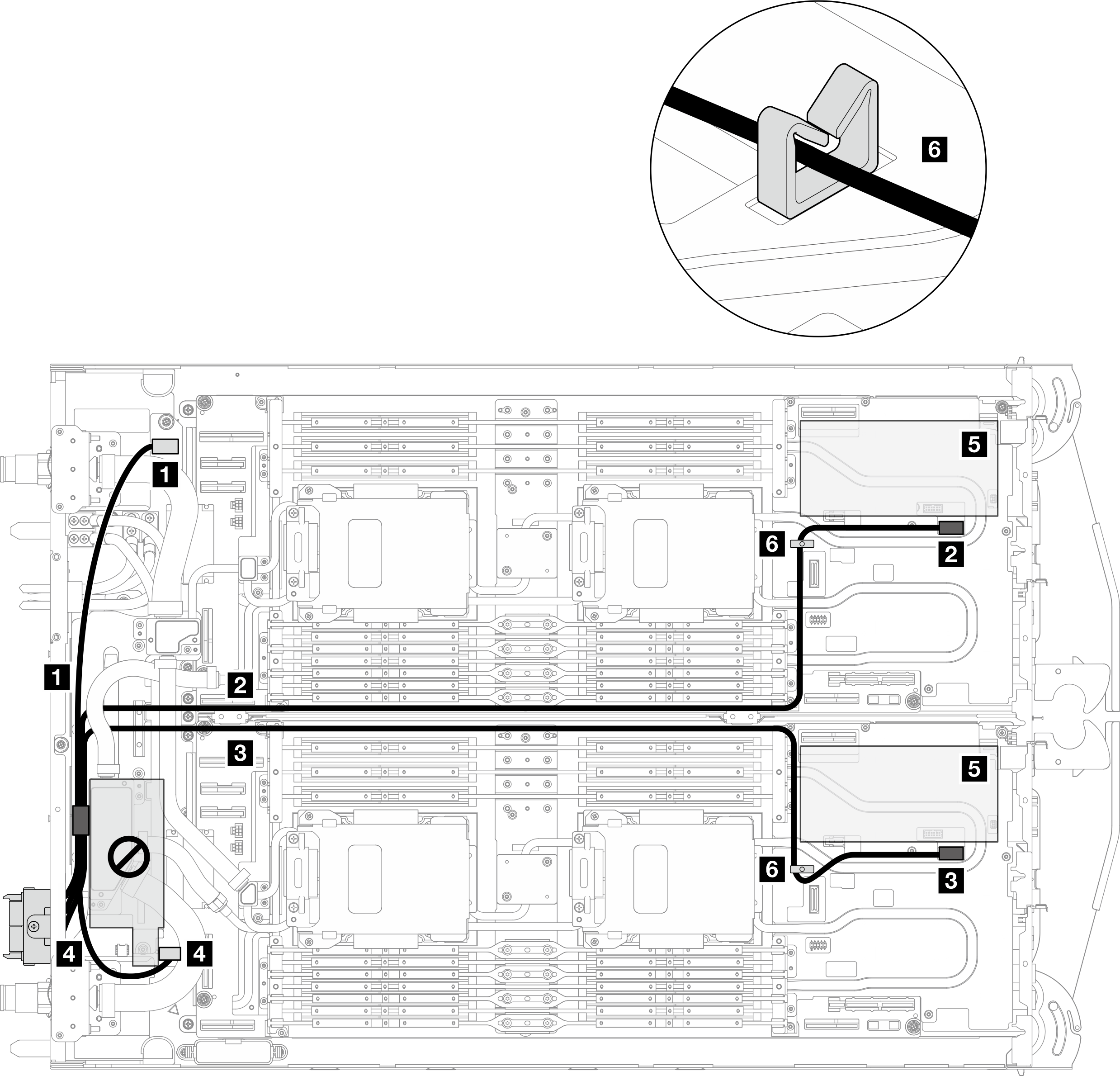

图 3. 边带线缆布放
注意
确保线缆完全避开限制区域。
| 从（边带线缆） | 到 |
|---|---|
| 1 带标有“P3”的插头的线缆 | 1 配电板上的 P3 接口 |
| 2 插头标有“Node B”的线缆（布放在水管下方） | 2 节点 B 的主板上的边带接口 |
| 3 插头标有“Node A”的线缆（布放在水管下方） | 3 节点 A 的主板上的边带接口 |
| 4 带标有“P2”的插头的线缆 | 4 配电板上的 P2 接口 |
| 注： 5：插槽 2，用于节点 A 或节点 B 中的 PCIe 转接卡或硬盘 6：线缆夹 | |
