Cheminement des câbles de bande latérale

Les informations ci-après vous permettent d’acheminer les câbles latéraux.

Cheminement des câbles de bande latérale​

Remarque
  1. Pour éviter d’endommager le câble, veillez à maintenir les câbles près du module de bande latérale lorsque vous acheminez les câbles de bande latérale dans la boucle d’eau.
    Figure 1. Fixation des câbles latéraux

  2. Gardez les câbles légèrement au-dessus de la plaque froide. N’insérez pas les câbles dans l’espace entre la plaque froide et la paroi du plateau.

    Figure 2. Placement des câbles de bandes latérales sur la paroi arrière du plateau

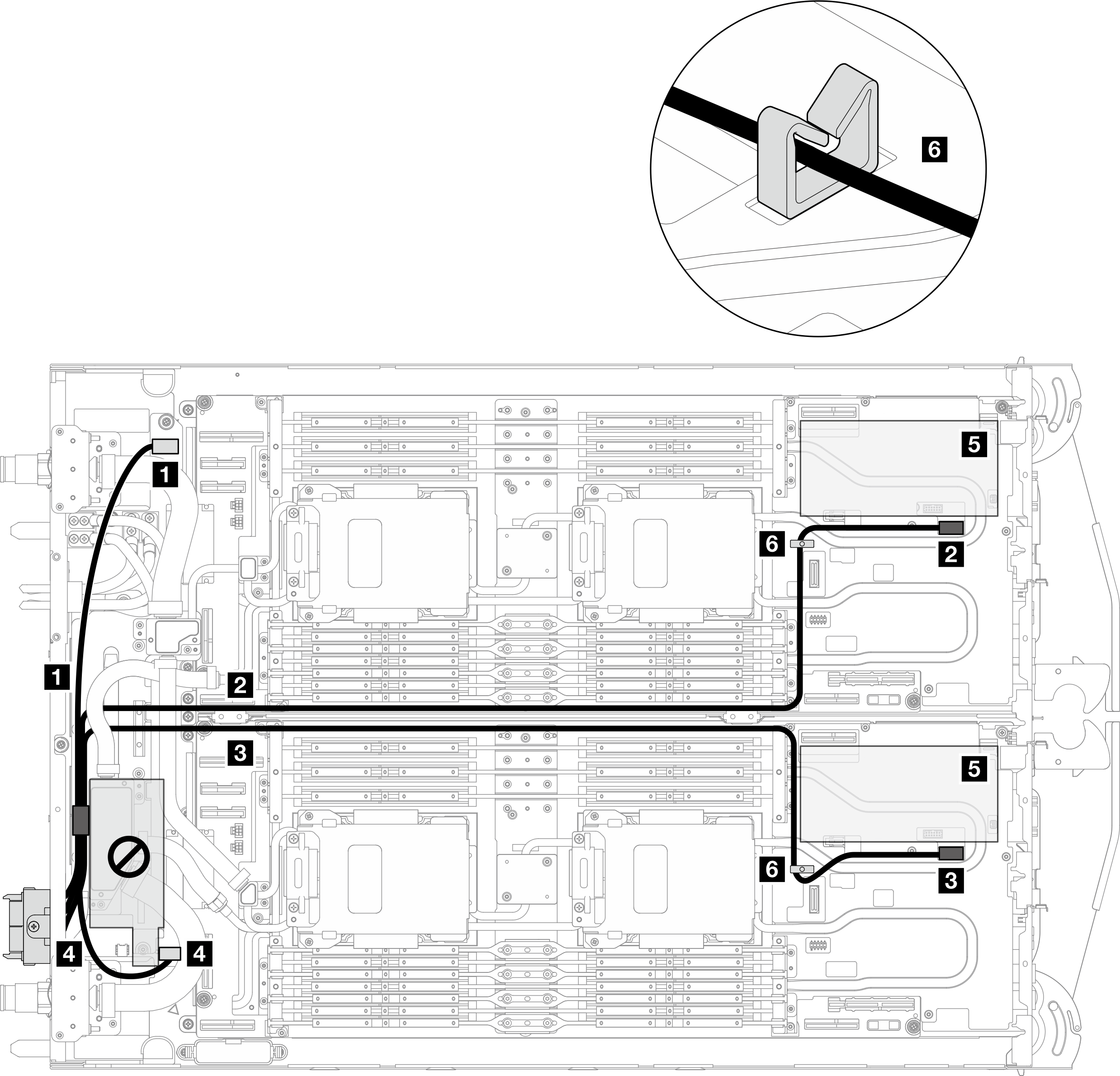

Figure 3. Cheminement des câbles de bande latérale
Avertissement
Assurez-vous que les câbles sont dégagés de la zone restreinte.


Tableau 1. Cheminement des câbles de bande latérale
De (câble latéral)Vers
1 Câble avec connecteur marqué P31 Connecteur P3 sur le tableau de distribution
2 Câble avec piston, indiqué comme étant le « Nœud B » (acheminé sous les tubes d’eau)2 Connecteur de bande latérale sur la carte mère du nœud B
3 Câble avec piston, indiqué comme étant le « Nœud A » (acheminé sous les tubes d’eau)3 Connecteur de bande latérale sur la carte mère du nœud A
4 Câble avec connecteur marqué P24 Connecteur P2 sur le tableau de distribution
Remarque :

5 : emplacement 2 pour carte mezzanine PCIe ou unités du nœud A ou B

6 : clips de fixation
