Cheminement des câbles d’unité centrale
Les informations ci-après vous permettent d’acheminer les câbles des unités centrales.
Cheminement des câbles d’unité centrale

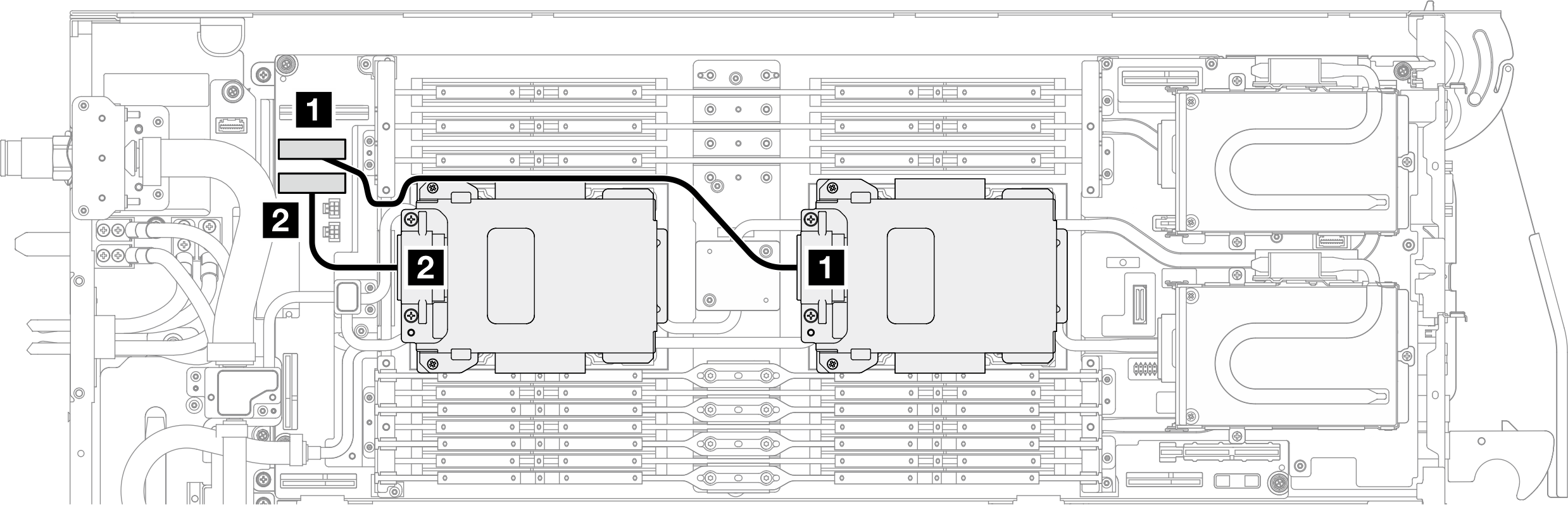

Figure 1. Cheminement des câbles d’unité centrale
| À partir de | Vers |
|---|---|
| 1 Unité 4 – Unité sur le dessus du processeur 1 | 1 Connecteur d’unité 4 sur la carte mère |
| 2 Unité 5 – Unité sur le dessus du processeur 2 | 2 Connecteur d’unité 5 sur la carte mère |
