中央ドライブのケーブル配線
中央ドライブのケーブルを配線するには、以下の情報を参照してください。
中央ドライブのケーブル配線

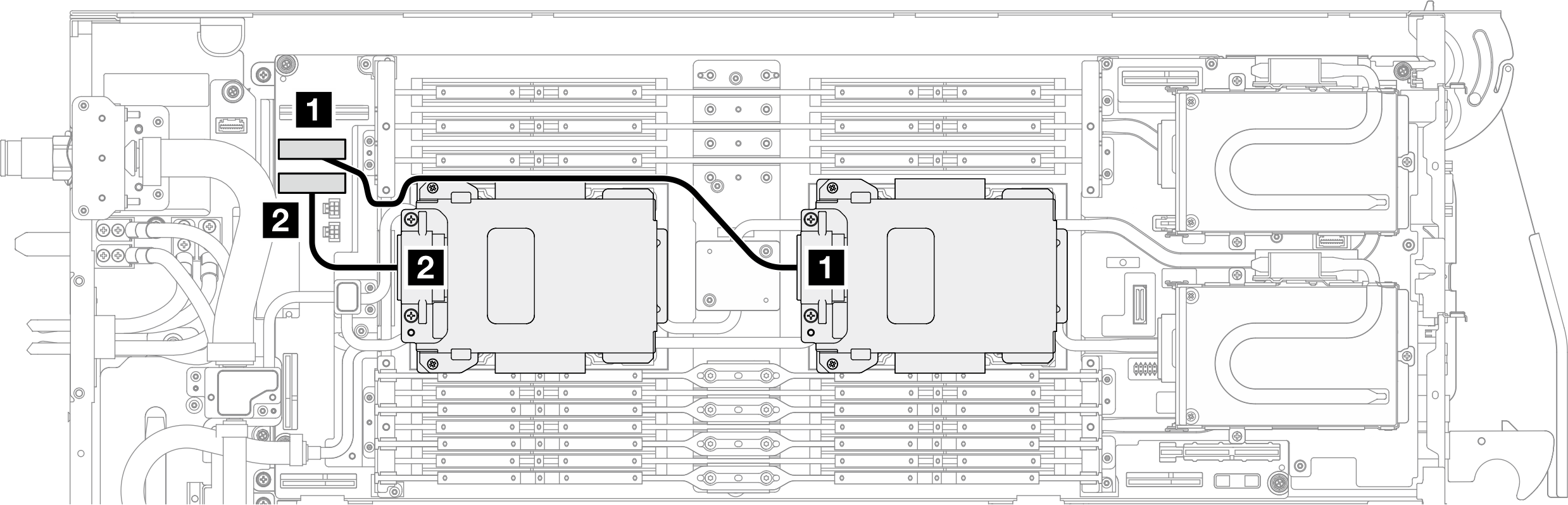

図 1. 中央ドライブのケーブル配線
| 始点 | 終点 |
|---|---|
| 1 ドライブ 4 – プロセッサー 1 上のドライブ | 1 システム・ボード上のドライブ 4 コネクター |
| 2 ドライブ 5 – プロセッサー 2 上のドライブ | 2 システム・ボード上のドライブ 5 コネクター |
