前面ドライブのケーブル配線
前面ドライブのケーブルを配線するには、以下の情報を参照してください。
前面ドライブのケーブル配線
この図は、例としてノード B を示しています。

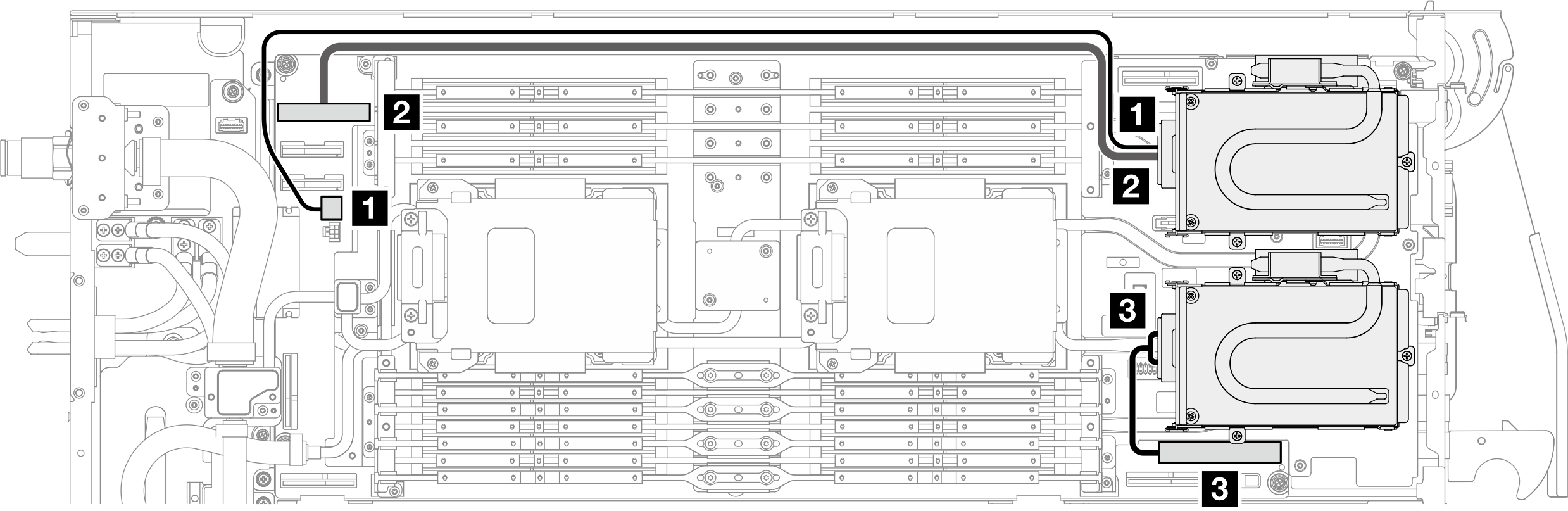

図 1. 前面ドライブのケーブル配線
| 始点 | 終点 |
|---|---|
| 1 スロット 2 のドライブ 0/2 | 1 システム・ボード上のドライブ 0/2 電源コネクター |
| 2 スロット 2 のドライブ 0/2 | 2 システム・ボード上のドライブ 0/2 コネクター |
| 3 スロット 1 のドライブ 1/3 | 3 システム・ボード上のドライブ 1/3 コネクター |
