Cheminement des câbles d’unité avant
Les informations ci-après vous permettent d’acheminer les câbles des unités avant.
Cheminement des câbles d’unité avant
Cette illustration montre le nœud B à titre d’exemple.

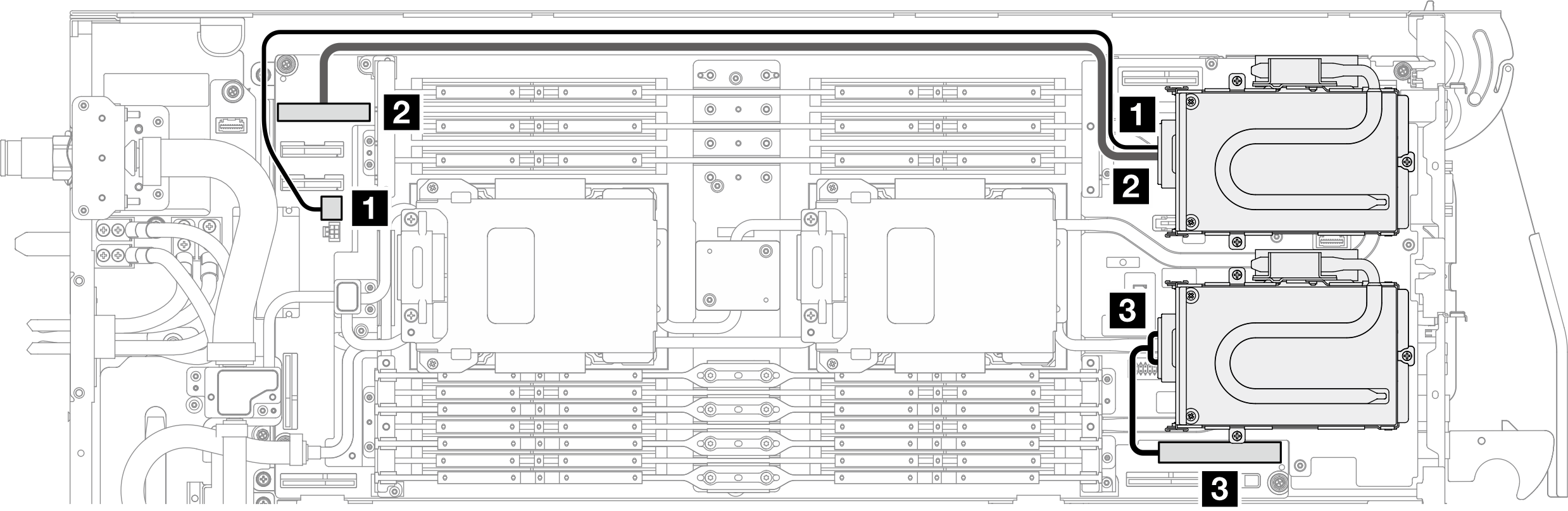

Figure 1. Cheminement des câbles d’unité avant
| À partir de | Vers |
|---|---|
| 1 Unité 0/2 dans l’emplacement 2 | 1 Connecteur d’alimentation d’unité 0/2 sur la carte mère |
| 2 Unité 0/2 dans l’emplacement 2 | 2 Connecteur d’unité 0/2 sur la carte mère |
| 3 Unité 1/3 dans l’emplacement 1 | 3 Connecteur d’unité 1/3 sur la carte mère |
