部品リスト
部品リストを使用して、ソリューションで使用できる各コンポーネントを識別します。
Lenovo データセンターサポート にアクセスしてご使用のソリューションのサポート・ページに移動します。
をクリックします。
ご使用のソリューションの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してソリューションの電力要約データを確認することを強くお勧めします。
T1: Tier 1 のお客様の交換可能部品 (CRU)。Tier 1 の CRU の交換はお客様の責任で行ってください。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
T2: Tier 2 のお客様の交換可能部品 (CRU)。Tier 2 CRU はお客様ご自身で取り付けることができますが、対象のサーバーにおいて指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付けを依頼することもできます。
F: フィールド交換ユニット (FRU)。FRU の取り付けは、必ずトレーニングを受けたサービス技術員が行う必要があります。
C: 消耗部品と構造部品。消耗部品および構造部品 (フィラーやベゼルなどのコンポーネント) の購入および交換は、お客様の責任で行ってください。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。

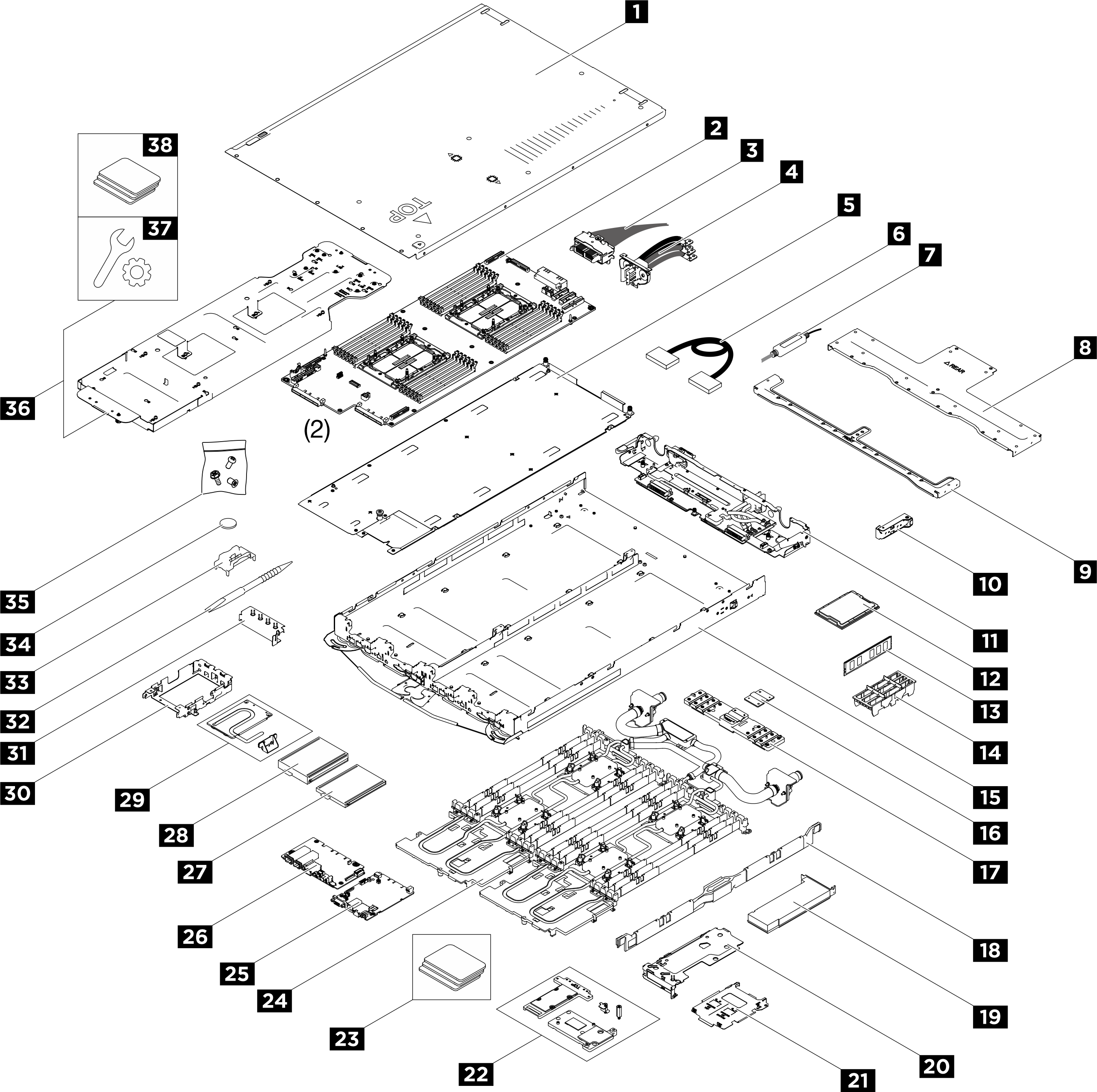

SC750 V4 部品リスト
| 番号 | 説明 | タイプ |
|---|---|---|
部品の注文について詳しくは、以下を参照してください。
| ||
| 1 | トップ・カバー | F |
| 2 | プロセッサー・ボード | F |
| 3 | システム管理側波帯ケーブル・キット | F |
| 4 | バス・バー・コネクター・モジュール | F |
| 5 | プロセッサー・ボード、システム I/O ボード、および前面 I/O ボード用のトレイ | F |
| 6 | ケーブル | F |
| 7 | 漏水センサー・モジュール | F |
| 8 | 背面クロス・ブレース | F |
| 9 | 前面クロス・ブレース | F |
| 10 | フールプルーフ・モジュール | F |
| 11 | 分電盤 | F |
| 12 | プロセッサー | F |
| 13 | メモリー・モジュール | F |
| 14 | DIMM カバー | F |
| 15 | ノード・トレイ | |
| 16 | VR 導電プレート・カバー | F |
| 17 | VR 導電プレート | F |
| 18 | DIMM 冷却バー | F |
| 19 | PCIe ライザー・ケージ | F |
| 20 | PCIe アダプター | F |
| 21 | 中央 E3.S ドライブ・ケージ | F |
| 22 | コンポーネント導電プレート | F |
| 23 | コンポーネント・ギャップ・パッド、パテ・パッド、または使い捨てギャップ・パッド | F |
| 24 | ウォーター・ループ | F |
| 25 | システム I/O ボード (DCSCM) | F |
| 26 | 前面 I/O ボード | F |
| 27 | E3.S 1T ドライブ | F |
| 28 | E3.S 2T ドライブ | F |
| 29 | E3.S ドライブ・ヒートシンク | F |
| 30 | 前面 E3.S ドライブ・ケージ | F |
| 31 | 空のベゼル・フィラー | F |
| 32 | DIMM ツール | F |
| 33 | DIMM の組み合わせ | F |
| 34 | CMOS バッテリー | F |
| 35 | ねじ | F |
| 36 | ウォーター・ループ・サービス・キット | F |
| 37 | 各種部品キット | F |
| 38 | ウォーター・ループ・ギャップ・パッド・キット | F |
