중간 드라이브 케이블 배선

다음 정보를 사용하여 중간 드라이브의 케이블을 배선하십시오.

중간 드라이브 케이블 배선

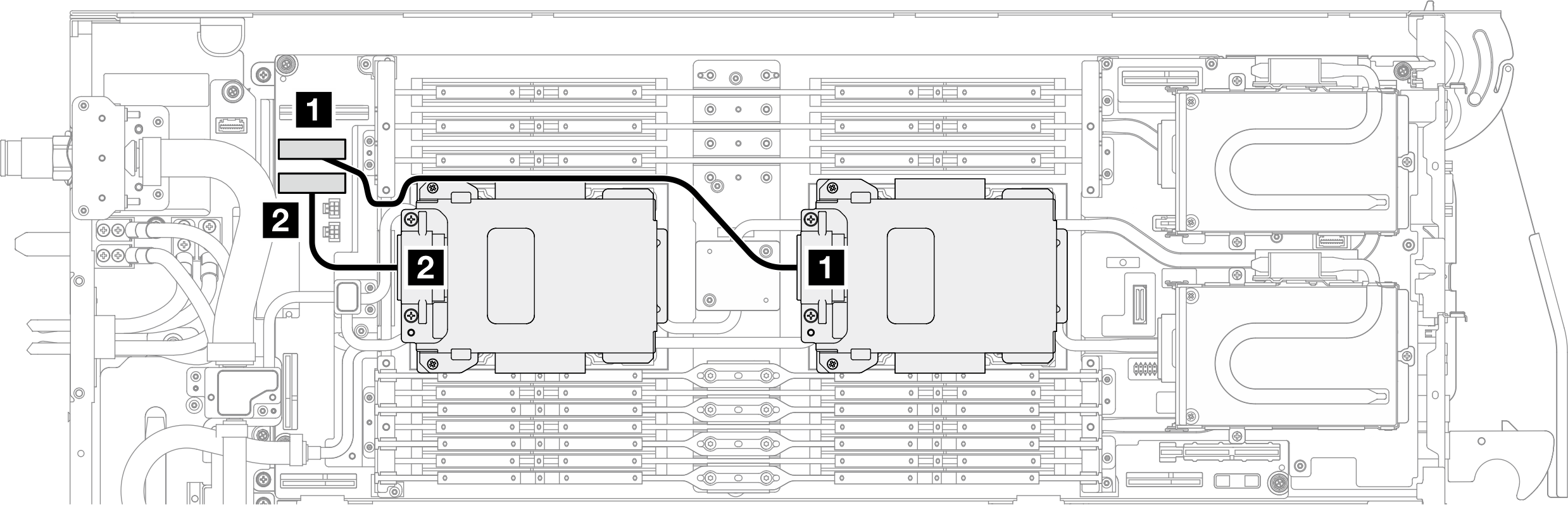

그림 1. 중간 드라이브 케이블 배선

표 1. 중간 드라이브 케이블 배선
에서
1 드라이브 4 - 프로세서 1 상단의 드라이브1 시스템 보드의 드라이브 4 커넥터
2 드라이브 5 - 프로세서 2 상단의 드라이브2 시스템 보드의 드라이브 5 커넥터
