安装 DIMM 梳

按以下信息安装 DIMM 梳。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电，以便安全地操作内存条。

注

下面的插图可能与您的硬件略有不同，但安装方法是一样的。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

注

请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电，以便安全地操作内存条。

  1. 将 DIMM 梳与插槽对齐，然后将其插入节点。

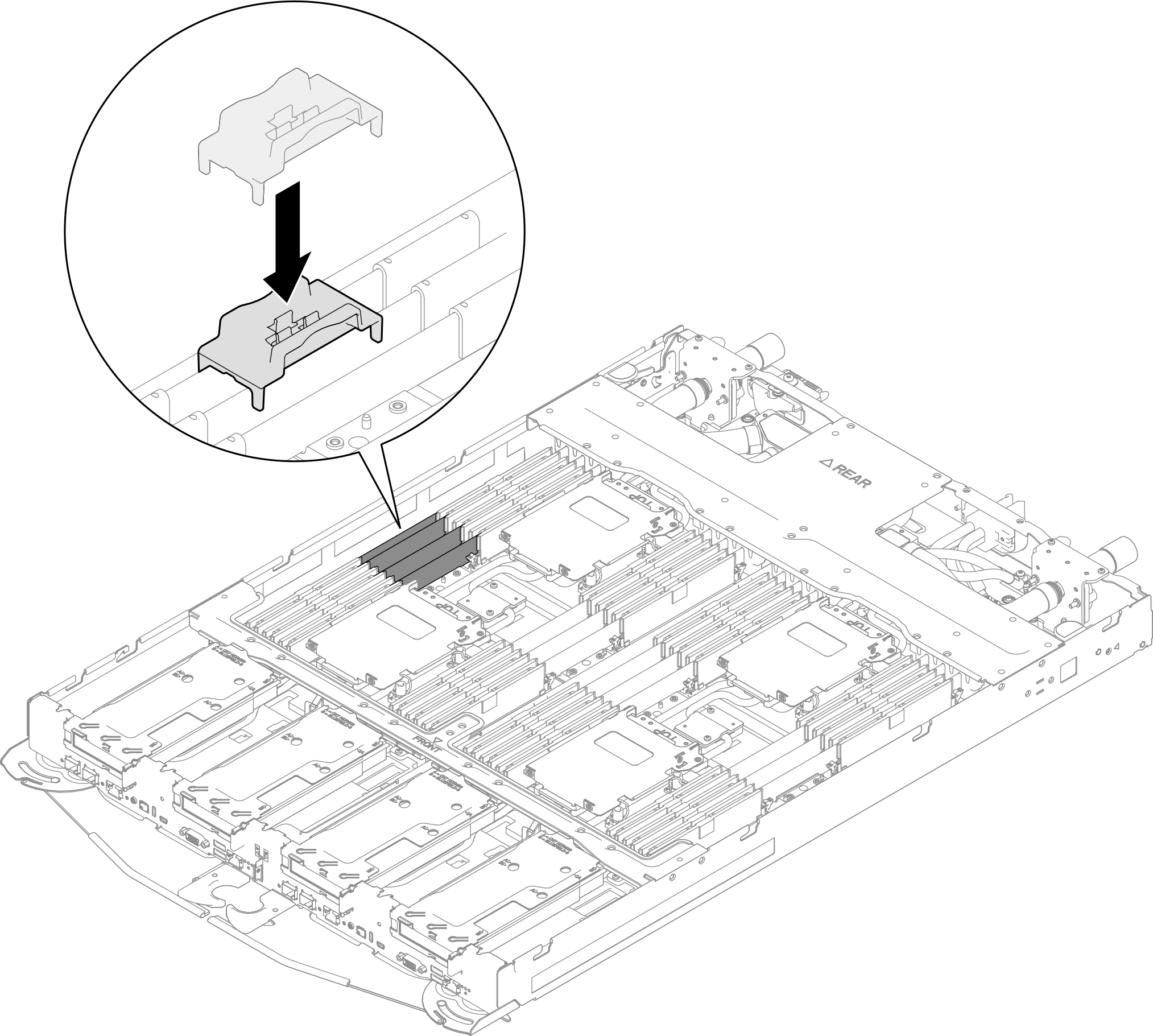

    图 1. 安装 DIMM 梳
    DIMM comb installation
  2. 将内存条工具安装到 DIMM 梳。

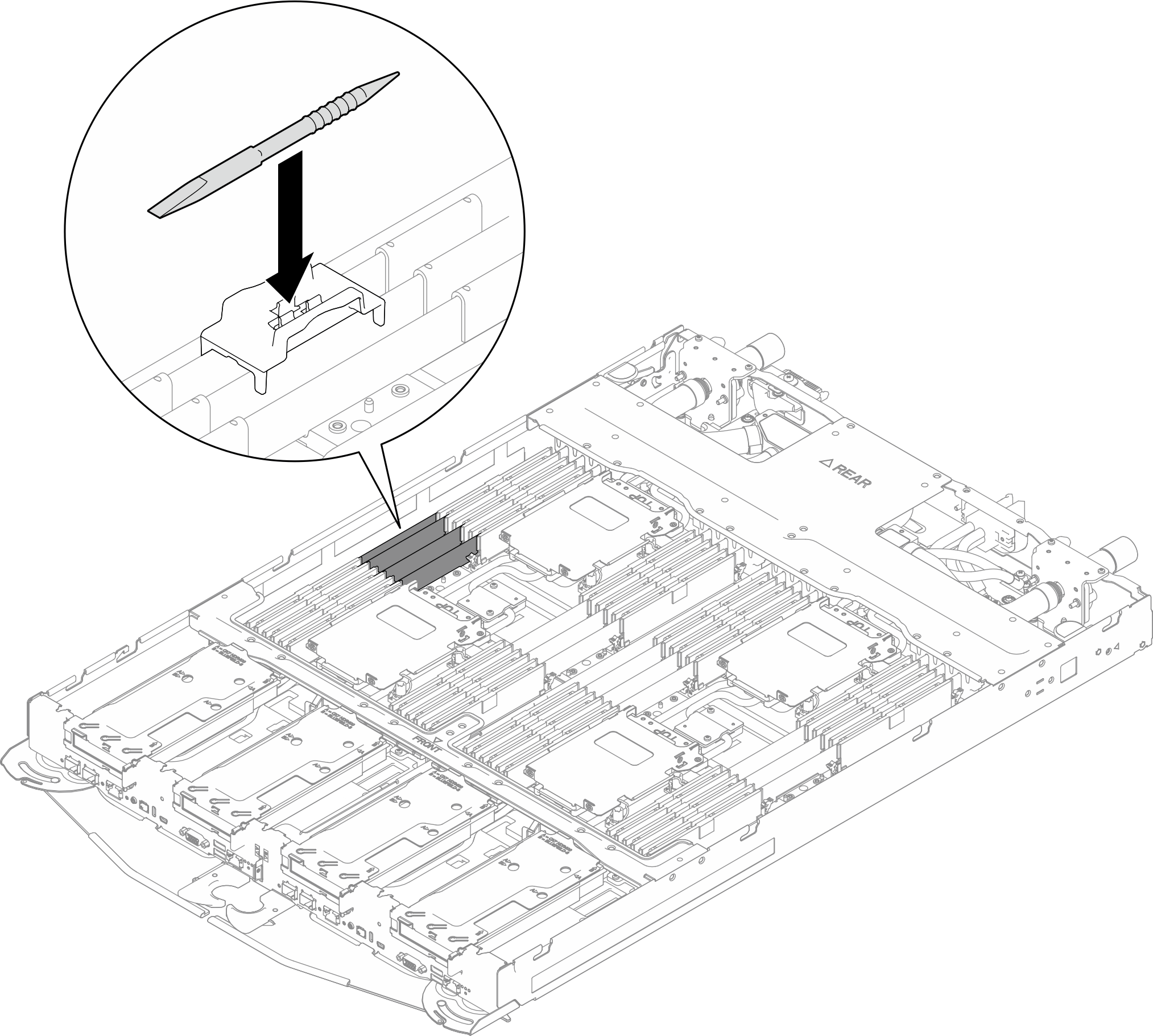

    图 2. 安装内存条工具
    Memory module tool installation
完成之后

  1. 安装托盘外盖。请参阅安装托盘外盖。

  2. 将托盘装入机柜。请参阅在机柜中安装托盘。

  3. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  4. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
