DIMM 콤 설치

다음 정보를 사용하여 DIMM 콤을 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

주

다음 그림과 하드웨어가 조금 다를 수 있지만, 설치 방법은 동일합니다.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

주

시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  1. DIMM 콤을 슬롯에 맞춘 다음 노드에 삽입하십시오.

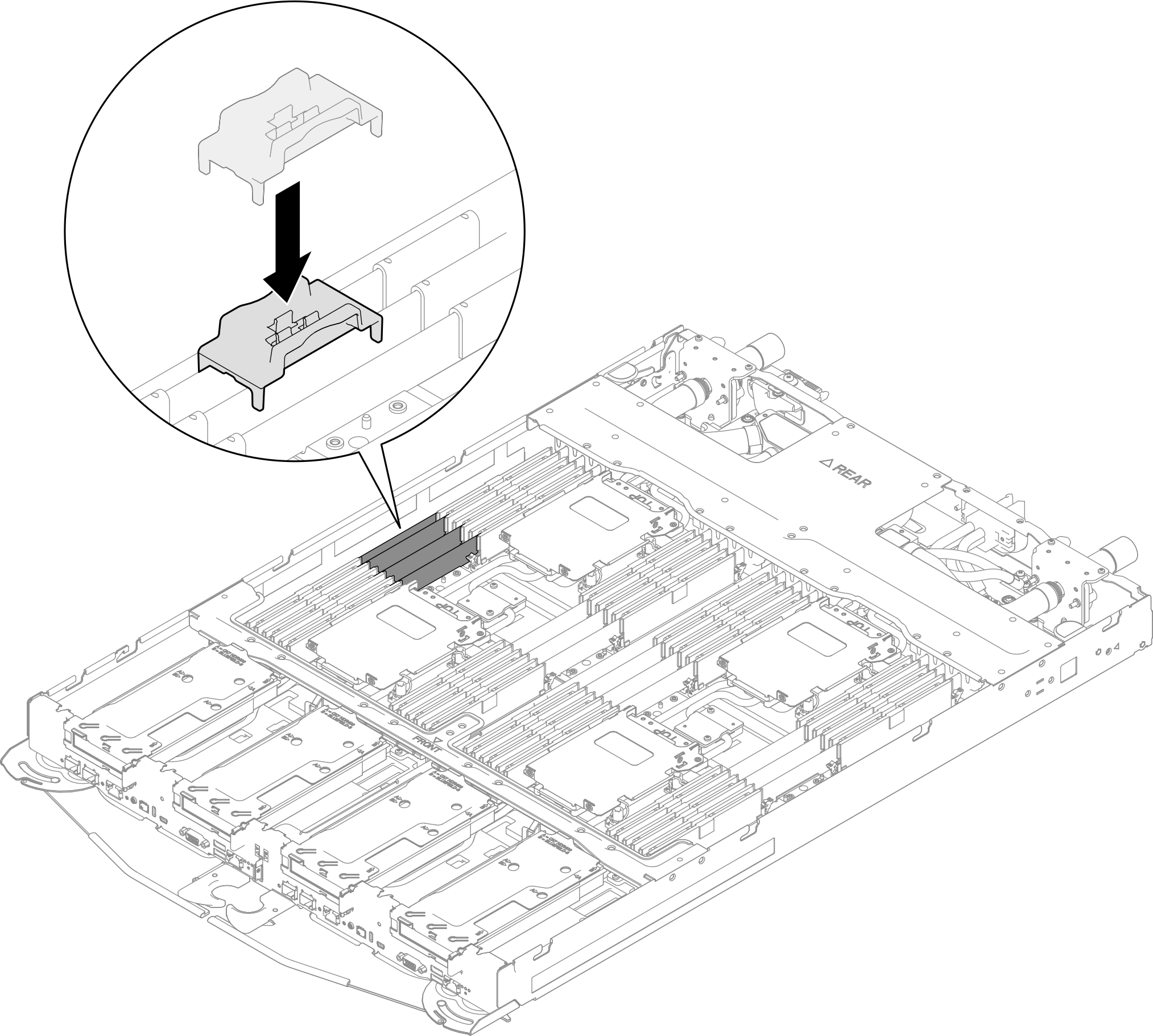

    그림 1. DIMM 콤 설치
    DIMM comb installation
  2. DIMM 콤에 메모리 모듈 도구를 설치하십시오.

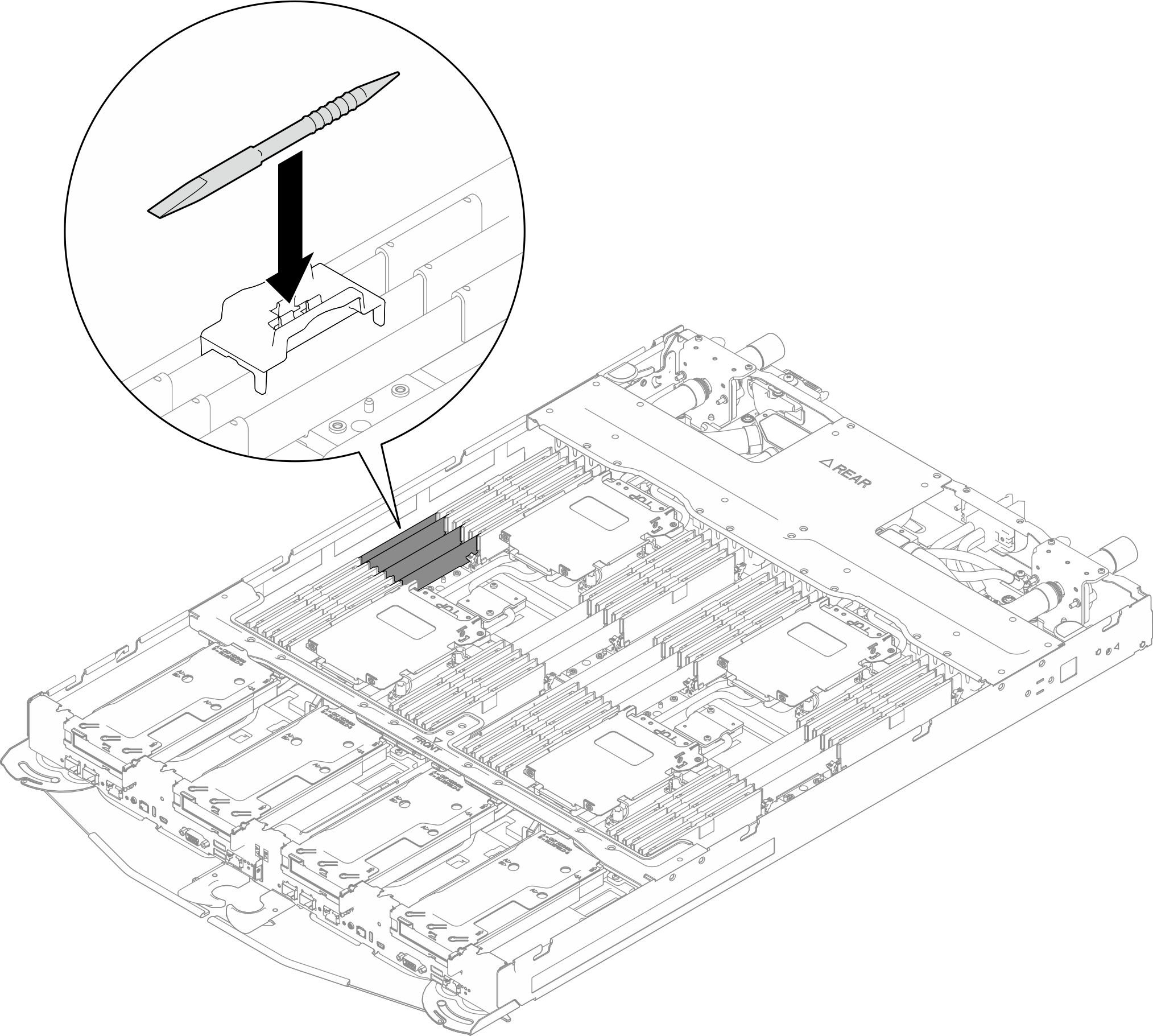

    그림 2. 메모리 모듈 도구 설치
    Memory module tool installation
완료한 후

  1. 트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.

  2. 엔클로저에 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.

  3. 필요한 모든 외부 케이블을 솔루션에 연결하십시오.
    주
    QSFP 케이블을 솔루션에 추가로 연결하십시오.

  4. 각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
