갭 패드 식별 및 위치

이 섹션의 정보에 따라 SC750 V4에 사용되는 갭 패드의 모양, 위치, 교체 시나리오 및 지침을 식별하십시오.

SC750 V4에 사용되는 갭 패드 설치 지침​

SC750 V4에 사용되는 갭 패드 및 퍼티 패드는 다음을 참조하십시오.

워터 루프 갭 패드​

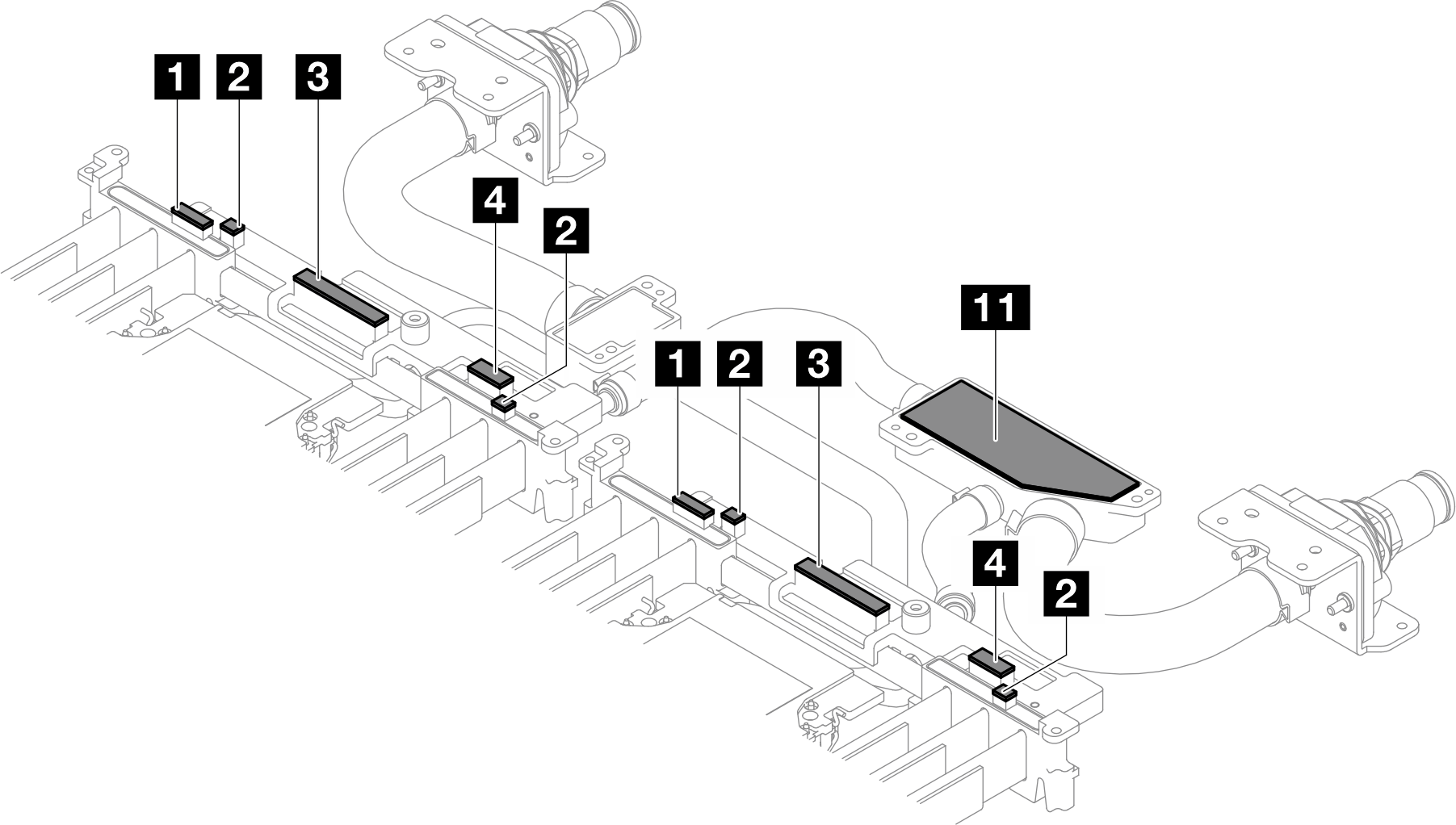

그림 1. 워터 루프 뒤쪽 끝의 갭 패드

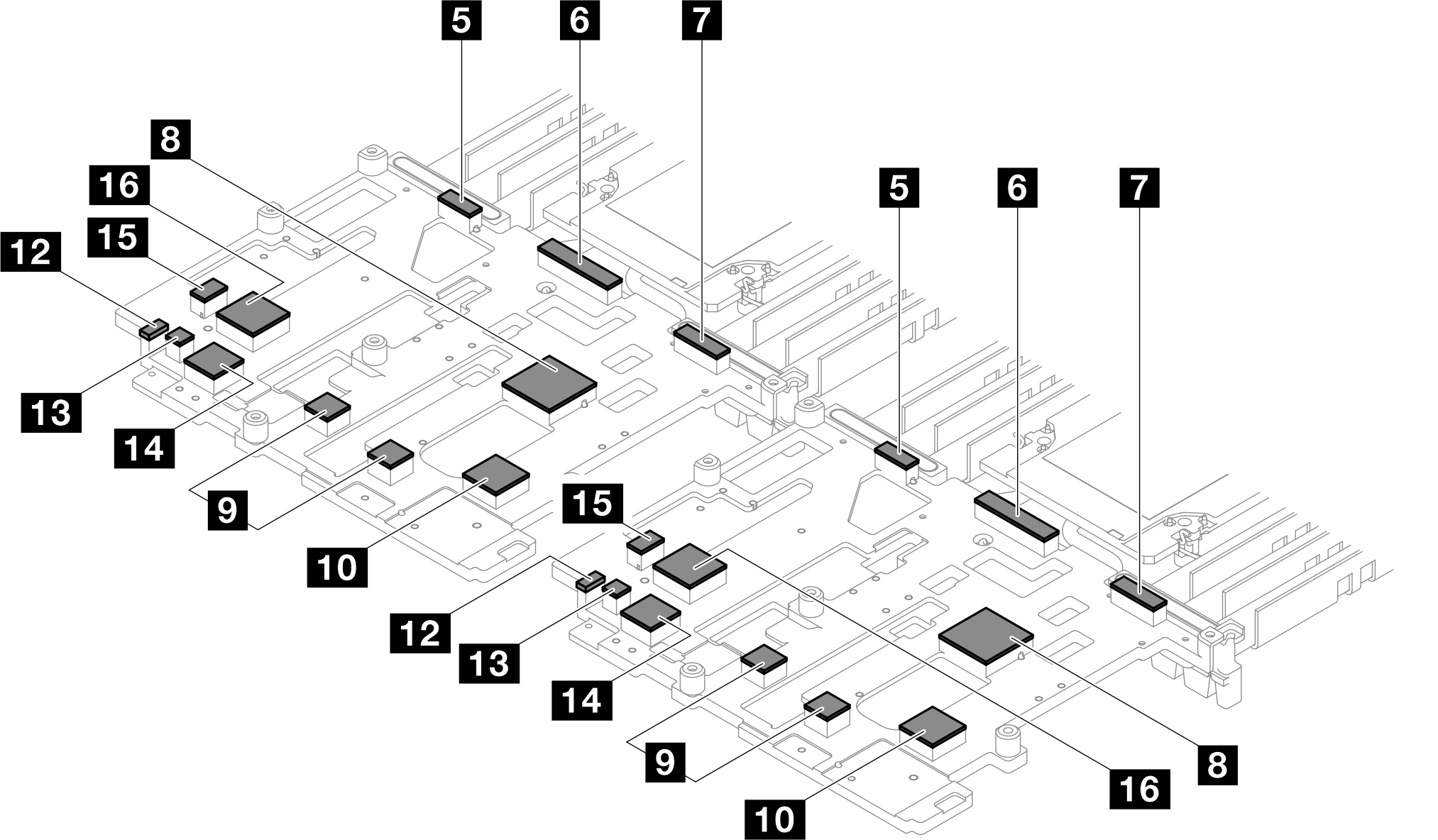

그림 2. 워터 루프 앞쪽 끝의 갭 패드

표 1. 워터 루프 갭 패드
패드 번호패드가 필요한 구성 요소 설치패드 교체가 필요한 시나리오패드 부착 위치패드 부착 지침

1, 2, 3, 4

워터 루프의 패드가 손상되거나 분리된 경우 패드를 교체하십시오.워터 루프의 뒤쪽 끝

  1. 패드의 파란색 또는 투명 플라스틱 필름을 벗겨내고 이 면을 워터 루프에 부착합니다.

  2. 패드를 워터 루프에 부착한 후 패드에서 다른 플라스틱 필름을 제거하십시오.

11

워터 루프의 패드가 손상되거나 분리된 경우 패드를 교체하십시오.워터 루프의 뒤쪽 끝에 있는 혼합 챔버

  1. 노란색 면이 위를 향하도록 하고 아랫면에서 플라스틱 필름을 벗겨냅니다.

  2. 노란색 면이 위를 향하도록 하고 패드를 혼합 챔버에 부착하십시오.

5, 6, 7, 8, 9

10, 12, 13, 14, 15

워터 루프의 패드가 손상되거나 분리된 경우 패드를 교체하십시오.워터 루프의 앞쪽 끝

  1. 패드의 파란색 또는 투명 플라스틱 필름을 벗겨내고 이 면을 워터 루프에 부착합니다.

  2. 패드를 워터 루프에 부착한 후 패드에서 다른 플라스틱 필름을 제거하십시오.

VR 냉각판 갭 패드​

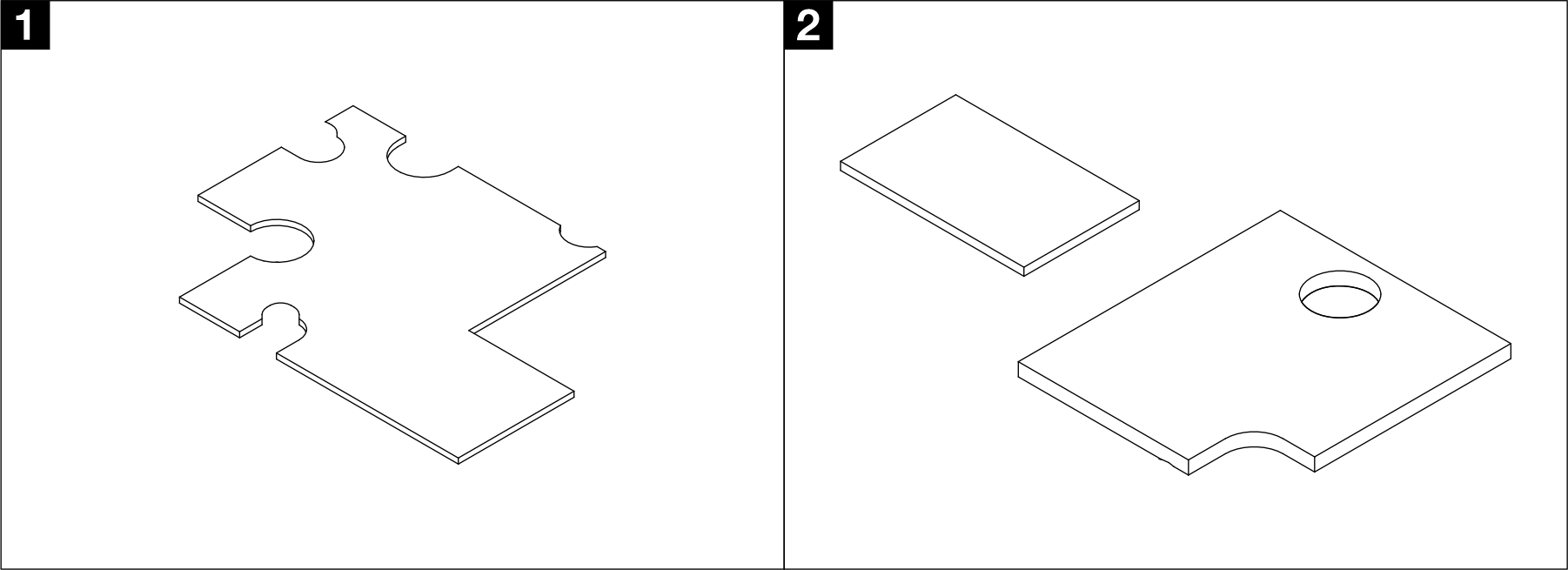

그림 3. VR 냉각판 갭 패드

표 2. VR 냉각판 갭 패드
패드 번호패드가 필요한 구성 요소 설치패드 교체가 필요한 시나리오패드 부착 위치패드 부착 지침
1VR 냉각판의 패드가 손상되거나 분리된 경우 패드를 교체하십시오.VR 냉각판의 윗면

패드의 투명 플라스틱 필름을 떼어내고 이 면을 냉각판에 부착하십시오.

2

일회용 갭 패드.

VR 냉각판을 제거할 때마다 패드를 교체하십시오.

VR 냉각판의 아랫면

  1. 패드에는 두 개의 플라스틱 필름이 있으며 하나는 투명하고 다른 하나는 인쇄되어 있습니다.

  2. 투명한 플라스틱 필름을 떼어내고 이 면을 냉각판에 부착하십시오.

  3. 다른 플라스틱 필름을 벗겨냅니다.

ConnectX-7 NDR 어댑터 갭 패드​

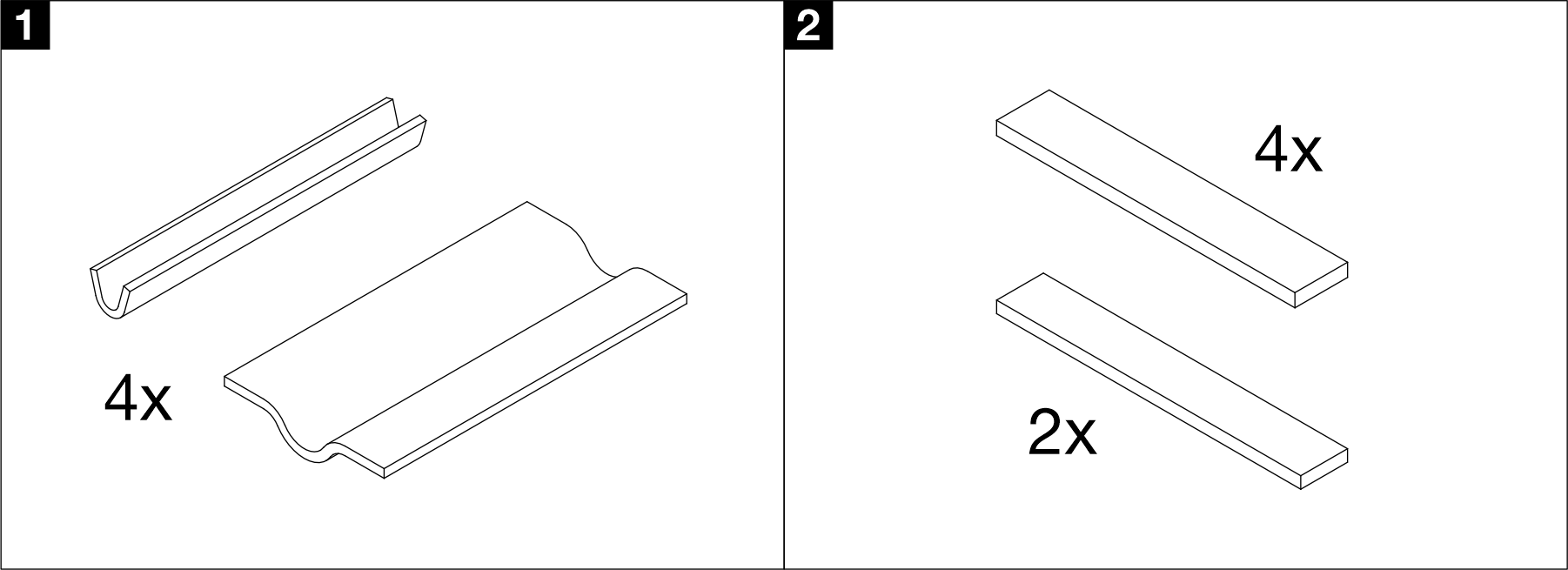

그림 4. ConnectX-7 NDR 어댑터 갭 패드

표 3. ConnectX-7 NDR 어댑터 갭 패드
패드 번호패드가 필요한 구성 요소 설치패드 교체가 필요한 시나리오패드 부착 위치패드 부착 지침
1

ConnectX-7 NDR 400 어댑터 라이저 어셈블리 설치.

일회용 갭 패드.

ConnectX-7 NDR 400 라이저 어셈블리를 제거할 때마다 패드를 교체하십시오.

ConnectX-7 NDR 400 인터페이스판

  1. 패드에는 두 개의 플라스틱 필름이 있으며 하나는 투명하고 다른 하나는 인쇄되어 있습니다.

  2. 투명한 플라스틱 필름을 떼어내고 이 면을 냉각판에 부착하십시오.

  3. 다른 플라스틱 필름을 벗겨냅니다.

2

ConnectX-7 NDR 200 어댑터 라이저 어셈블리 설치.

일회용 갭 패드.

ConnectX-7 NDR 200 라이저 어셈블리를 제거할 때마다 패드를 교체하십시오.

ConnectX-7 NDR 200 인터페이스판

E3.S 드라이브 갭 패드​



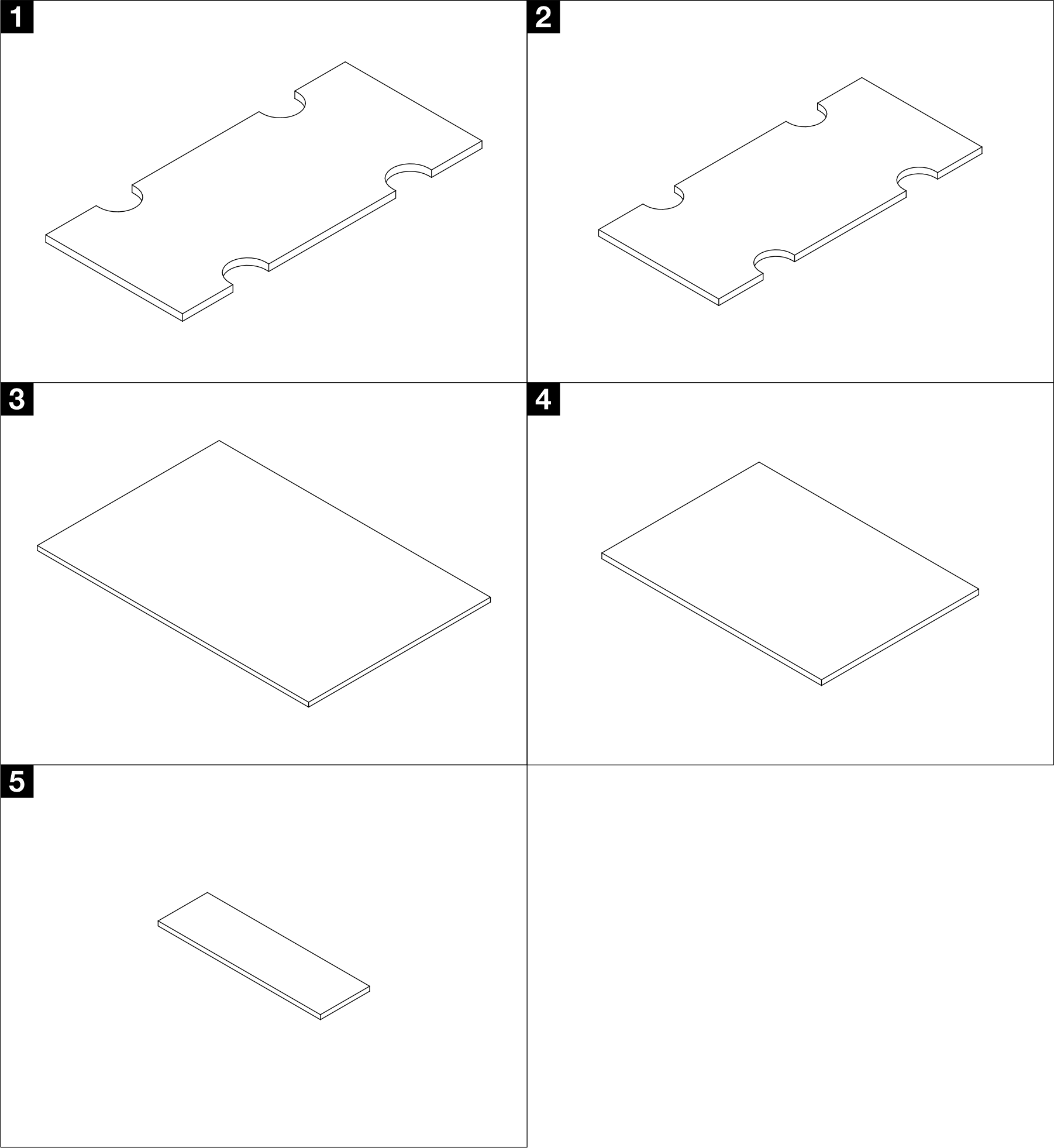

표 4. E3.S 드라이브 갭 패드
패드 번호패드가 필요한 구성 요소 설치패드 부착 위치패드 교체 시나리오패드 부착 지침
1E3.S 중간 냉각판의 윗면E3.S 중간 냉각판의 패드가 손상되었거나 분리된 경우 패드를 교체하십시오.

  1. 패드의 파란색 또는 투명 플라스틱 필름을 떼어내고 이 면을 냉각판에 부착하십시오.

  2. 패드를 냉각판에 부착한 후 패드에서 다른 플라스틱 필름을 제거하십시오.

2E3.S 중간 냉각판의 아랫면

일회용 갭 패드.

E3.S 중간 냉각판이 제거될 때마다 패드를 교체하십시오.

  1. 패드에는 두 개의 플라스틱 필름이 있으며 하나는 투명하고 다른 하나는 인쇄되어 있습니다.

  2. 투명한 플라스틱 필름을 떼어내고 이 면을 냉각판에 부착하십시오.

  3. 다른 플라스틱 필름을 벗겨냅니다.

3E3.S 드라이브 방열판E3.S 드라이브 방열판의 패드가 손상되었거나 분리된 경우 패드를 교체하십시오.

  1. 노란색 면이 위를 향하도록 하고 아랫면에서 플라스틱 필름을 벗겨냅니다.

  2. 노란색 면이 위를 향하도록 하고 패드를 E3.S 드라이브 방열판에 부착하십시오.

4

E3.S 앞면 드라이브 케이지 어셈블리 설치

워터 루프워터 루프의 패드가 손상되거나 분리된 경우 패드를 교체하십시오.

  1. 노란색 면이 위를 향하도록 하고 아랫면에서 플라스틱 필름을 벗겨냅니다.

  2. 노란색 면이 위를 향하도록 하고 패드를 워터 루프에 부착하십시오.

5

E3.S 앞면 드라이브 케이지 어셈블리 설치

워터 루프

일회용 갭 패드.

E3.S 앞면 드라이브 케이지를 제거할 때마다 패드를 교체하십시오.

  1. 패드에는 두 개의 플라스틱 필름이 있으며 하나는 투명하고 다른 하나는 인쇄되어 있습니다.

  2. 투명한 플라스틱 필름을 떼어내고 이 면을 냉각판에 부착하십시오.

  3. 다른 플라스틱 필름을 벗겨냅니다.
