프로세서 보드 설치

다음 정보를 사용하여 프로세서 보드를 설치하십시오.

이 작업 정보

필수 도구

  • M3 PH1, PH 1, PH 2, T10 및 T30 나사용 드라이버

  • Waterloop Service Kit (SC750 V4) (서비스 키트의 워터 루프 캐리어는 재사용할 수 있으므로, 향후 교체가 필요할 때를 대비하여 서버가 운영되는 시설에 보관하는 것이 좋습니다.)

  • Up VR Gap Pad Kit (SC750 V4)

  • Down VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

  • MID E3.S BOT Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

  • Storage Gap Pad Kit (SC750 V4) - E3.S 앞면 드라이브가 설치된 경우.

  • Storage Gap Pad Kit (SC750 V4) - E3.S 1T 듀얼 앞면 드라이브 또는 E3. S 2T 싱글 앞면 드라이브가 설치된 경우.

  • CX7 NDR200 Gap Pad (SC750 V4) - ConnectX-7 NDR 200 어댑터가 설치된 경우.

  • CX7 Gap Pad (SC750 V4) - ConnectX-7 NDR 400 어댑터가 설치된 경우.

중요사항
갭 패드 교체 지침

  • 갭 패드 위치 및 지침은 갭 패드 식별 및 위치의 내용을 참조하십시오.

  • 갭 패드를 교체하기 전에 표면을 알코올 청소 패드로 부드럽게 닦으십시오.

  • 변형을 방지하기 위해 갭 패드를 조심스럽게 잡으십시오. 나사 구멍이나 개구부가 갭 패드 재질로 막혀 있지 않은지 확인하십시오.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

  • 엔클로저에서 외부 케이블을 모두 분리하십시오.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

  • 워터 루프의 손상을 방지하려면 워터 루프를 제거, 설치 또는 접을 때 항상 워터 루프 캐리어를 사용하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.
절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

주
모델에 따라 일부 솔루션은 그림과 다소 차이가 있을 수 있습니다.

  1. 프로세서 보드를 설치하십시오.
    1. 프로세서 보드를 지지 판금의 가이드 플랜지 3개에 맞춘 다음 프로세서 보드를 설치하십시오.
    2. 프로세스 보드에 노드당 Phillips #1 나사 3개를 설치하십시오(적절한 토크로 설정된 드라이버 사용).
    주

    참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 0.5~0.6뉴턴 미터(4.5~5.5인치 파운드)입니다.

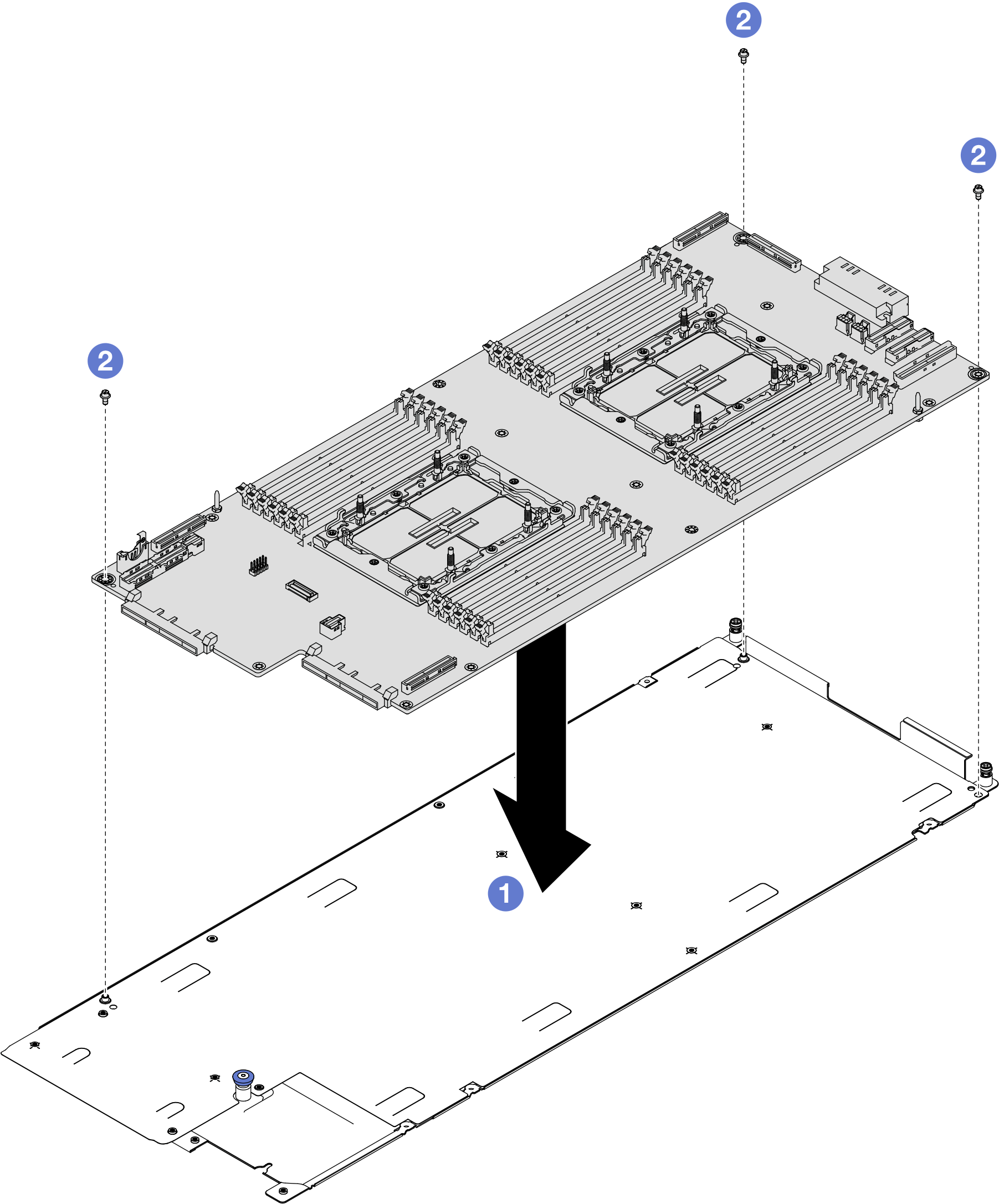

    그림 1. 프로세서 보드 설치
    processor board installation
  2. VR 냉각판 상단의 갭 패드를 확인하여 손상되었거나 분리된 경우 새것으로 교체하십시오.
    주
    갭 패드 교체 지침을 따르십시오.

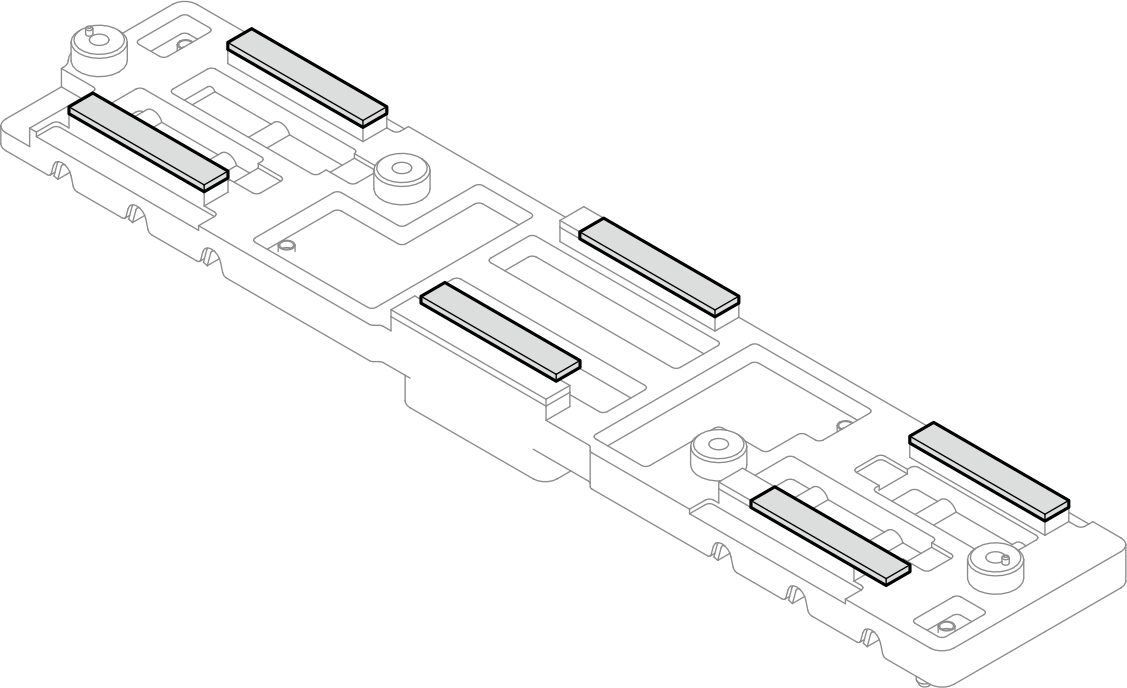

    그림 2. VR 냉각판 상단 갭 패드 위치

  3. VR 냉각판 하단의 일회용 갭 패드를 새것으로 교체합니다.
    주
    갭 패드 교체 지침을 따르십시오.
    그림 3. VR 냉각판 바닥면 일회용 갭 패드 위치

  4. Torx T10 나사 4개(노드당)를 설치하여 프로세서 보드에 VR 냉각판을 설치하십시오.
    그림 4. VR 냉각판 설치

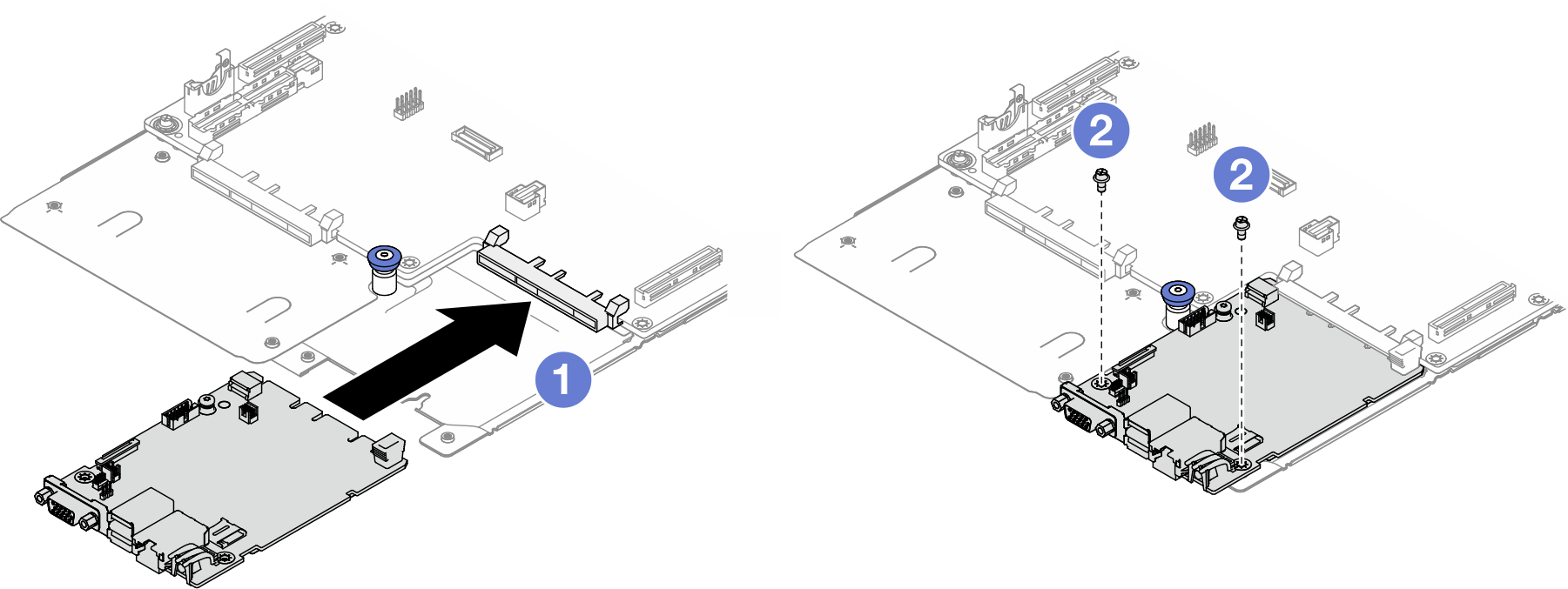

  5. 시스템 I/O 보드를 설치하십시오.
    1. 시스템 보드 어셈블리에 시스템 I/O 보드를 설치하십시오.
    2. M3 PH1 나사 2개를 설치하여 시스템 앞면 I/O 보드를 시스템 보드 어셈블리에 고정하십시오.
    그림 5. 시스템 I/O 보드 설치

  6. 시스템 보드 어셈블리에 앞면 I/O 보드를 설치하십시오.
    그림 6. 앞면 I/O 보드 설치

  7. 앞면 I/O 보드와 지지 판금 사이에는 마일라 시트가 있습니다.
    그림 7. 시스템 보드 어셈블리의 앞면 I/O 보드 부분의 측면

    1 앞면 I/O 보드2 마일라 시트3 지지 판금
    1. DIMM 도구의 끝을 앞면 I/O 보드와 마일라 시트 사이에 삽입하십시오. 그런 다음, 팁을 사용해 마일라 시트를 눌러 FIO 보드 하단의 딥 핀이 마일라 시트에 달라붙지 않도록 합니다.
      그림 8. 앞면 I/O 보드에서 마일라 시트 분리

  8. M3 PH1 나사 2개를 설치하여 앞면 I/O 보드를 시스템 보드 어셈블리에 고정하십시오.
    그림 9. 앞면 I/O 보드 나사 설치

  9. 앞면 I/O 보드 및 시스템 I/O 보드에 FPC 케이블을 설치하십시오.
    1. 앞면 I/O 보드 및 시스템 I/O 보드에 있는 커넥터의 래치를 여십시오.
      그림 10. 커넥터 래치 당기기

    2. FPC 케이블의 실크스크린과 커넥터를 일치시킵니다. 그런 다음 FPC 케이블을 앞면 I/O 보드 및 시스템 I/O 보드에 설치하십시오.
      FIO 보드 및 시스템 I/O 보드에 FPC 케이블 연결
      시작 끝
      FIO SIDE로 표시된 FPC 케이블 끝 → 앞면 I/O 보드의 FIO SIDE 커넥터
      SCM SIDE로 표시된 FPC 케이블 끝 → 시스템 I/O 보드의 PHY CONN 커넥터
      그림 11. FPC 케이블 연결

    3. FPC 케이블의 양쪽 끝에 흰색 선이 있습니다. 흰색 선이 보이지 않을 때까지 FPC 케이블을 커넥터에 삽입하십시오. 흰색 선이 보이면 FPC 케이블이 올바르게 설치되지 않은 것입니다.
      그림 12. 적절한 FPC 케이블 설치 확인

    4. 래치를 눌러 FPC 케이블을 커넥터에 고정하십시오.
      그림 13. 커넥터 래치 누르기

  10. COM 포트 케이블에는 레이블이 부착되어 있습니다. 레이블이 시스템 커넥터와 워터 루프를 방해하지 않도록 레이블을 케이블에 끝까지 감습니다.
    그림 14. COM 포트 케이블에 레이블 감기

  11. 앞면 I/O 보드 및 시스템 I/O 보드에 COM 포트 케이블을 설치하십시오. 플런저와 직렬 로그 커넥터 사이에 케이블을 배치합니다.
    1 앞면 I/O 보드의 직렬 로그 커넥터
    2 시스템 I/O 보드의 COM 포트 커넥터
    그림 15. COM 포트 케이블 제거

    주의
    COM 포트 케이블을 플런저와 직렬 로그 커넥터 사이에 배치해야 합니다.
    그림 16. COM 포트 케이블 배선의 윗면

  12. 시스템 보드 어셈블리를 트레이에 설치하십시오.
    주
    시스템 보드 어셈블리를 앞면의 나비 나사와 전원 커넥터 옆의 탭으로 잡으십시오.
    그림 17. 시스템 보드 어셈블리 잡기

    1. 시스템 보드 어셈블리를 트레이에 넣으십시오.
      그림 18. 시스템 보드 어셈블리 설치

    2. FIO 보드의 SFP 이더넷 포트를 누릅니다.
    3. SFP 이더넷 포트를 누르는 동안 시스템 보드 어셈블리를 앞으로 밀어 앞면 커넥터를 앞면 베젤의 해당 구멍에 고정하십시오.
    그림 19. 트레이에 시스템 보드 어셈블리 고정

  13. PDB 트레이 손잡이가 잠금 해제 위치로 돌려져야 합니다.
    그림 20. PDB 트레이 손잡이 잠금 해제 위치

  14. PDB 트레이를 설치하십시오.
    1. PDB 트레이의 전원 커넥터를 시스템 보드의 전원 커넥터에 맞추십시오.
    2. 트레이 오른쪽 및 왼쪽 내부에 삼각형 표시가 있습니다. PDB 트레이를 서버 트레이에 밀어 넣습니다. PDB 트레이가 삼각형 표시에 닿으면 밀기를 멈춥니다.
    3. PDB 트레이의 양쪽 손잡이를 동시에 잠금 위치로 돌리십시오
    주의
    양쪽 손잡이를 동시에 돌려야 합니다.
    그림 21. PDB 트레이 설치

  15. 트레이 외부에서 PH1 나사 2개를 설치합니다.
    그림 22. 트레이 외부에서 나사 설치.

  16. PH1 고정 나사 3개를 조여 PDB 트레이를 서버 트레이에 설치하십시오.
    그림 23. 고정 나사 조이기

  17. PH1 고정 나사 2개를 조여 시스템 보드 어셈블리를 트레이에 고정합니다.
    그림 24. 시스템 보드 어셈블리의 고정 나사 조이기

완료한 후

  1. 워터 루프를 설치하십시오. 워터 루프 설치의 내용을 참조하십시오.

  2. (선택 사항) 노드 A에 프로세서 보드 설치 시 누수 센서 홀더를 설치하십시오. 누수 센서 홀더를 트레이에 놓고 나사 2개를 설치하여 트레이에 고정합니다.

    그림 25. 누수 센서 홀더 설치

  3. 누수 센서를 설치합니다. 누수 센서 설치의 내용을 참조하십시오.

  4. 사이드밴드 케이블 키트를 설치합니다. 시스템 관리 사이드밴드 케이블 키트 설치의 내용을 참조하십시오.

  5. 중간 E3.S 드라이브 케이지를 설치합니다. E3.S 1T 중간 드라이브 케이지 어셈블리 설치의 내용을 참조하십시오.

  6. PCIe 어댑터 라이저 케이지를 설치합니다. ConnectX-7 NDR 200 어댑터 라이저 어셈블리 설치 또는 ConnectX-7 NDR 400 어댑터 라이저 어셈블리 설치의 내용을 참조하십시오.

  7. 앞면 E3.S 드라이브 케이지를 설치합니다. E3.S 앞면 드라이브 케이지 어셈블리 설치의 내용을 참조하십시오.

  8. 시스템을 양면 냉각이 필요한 메모리 모듈과 함께 설치할 경우 DIMM 냉각 막대를 설치하십시오. DIMM 냉각 바 설치의 내용을 참조하십시오.

  9. 십자형 브레이스를 설치하십시오. 십자형 브레이스 설치의 내용을 참조하십시오.

  10. 메모리 모듈을 설치하고 다음 중 하나를 수행하십시오.

  11. DIMM 콤을 설치하십시오. DIMM 콤 설치의 내용을 참조하십시오.

  12. 트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.

  13. 엔클로저에 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.

  14. 필요한 모든 외부 케이블을 솔루션에 연결하십시오.
    주
    QSFP 케이블을 솔루션에 추가로 연결하십시오.

  15. 각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.

  16. VPD(필수 제품 데이터)를 업데이트하십시오. VPD(필수 제품 데이터) 업데이트의 내용을 참조하십시오.

    시스템 유형 번호 및 일련 번호는 ID 레이블에서 찾을 수 있습니다. 솔루션 식별 및 Lenovo XClarity Controller 액세스.
