Instalación de la placa del procesador

Utilice esta información para instalar la placa del procesador.

Procedimiento

1. Instale la placa del procesador.
   1. Alinee la placa del procesador con tres bridas guía sobre la chapa metálica de soporte y, a continuación, instale la placa del procesador.
   2. Quite tres tornillos Phillips n.° 1 por nodo en la placa del procesador (con un destornillador dinamométrico ajustado en el par correspondiente).
   Nota

   Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente es de entre 0,5 y 0,6 newton-metros, 4,5 a 5,5 pulgadas-libra.

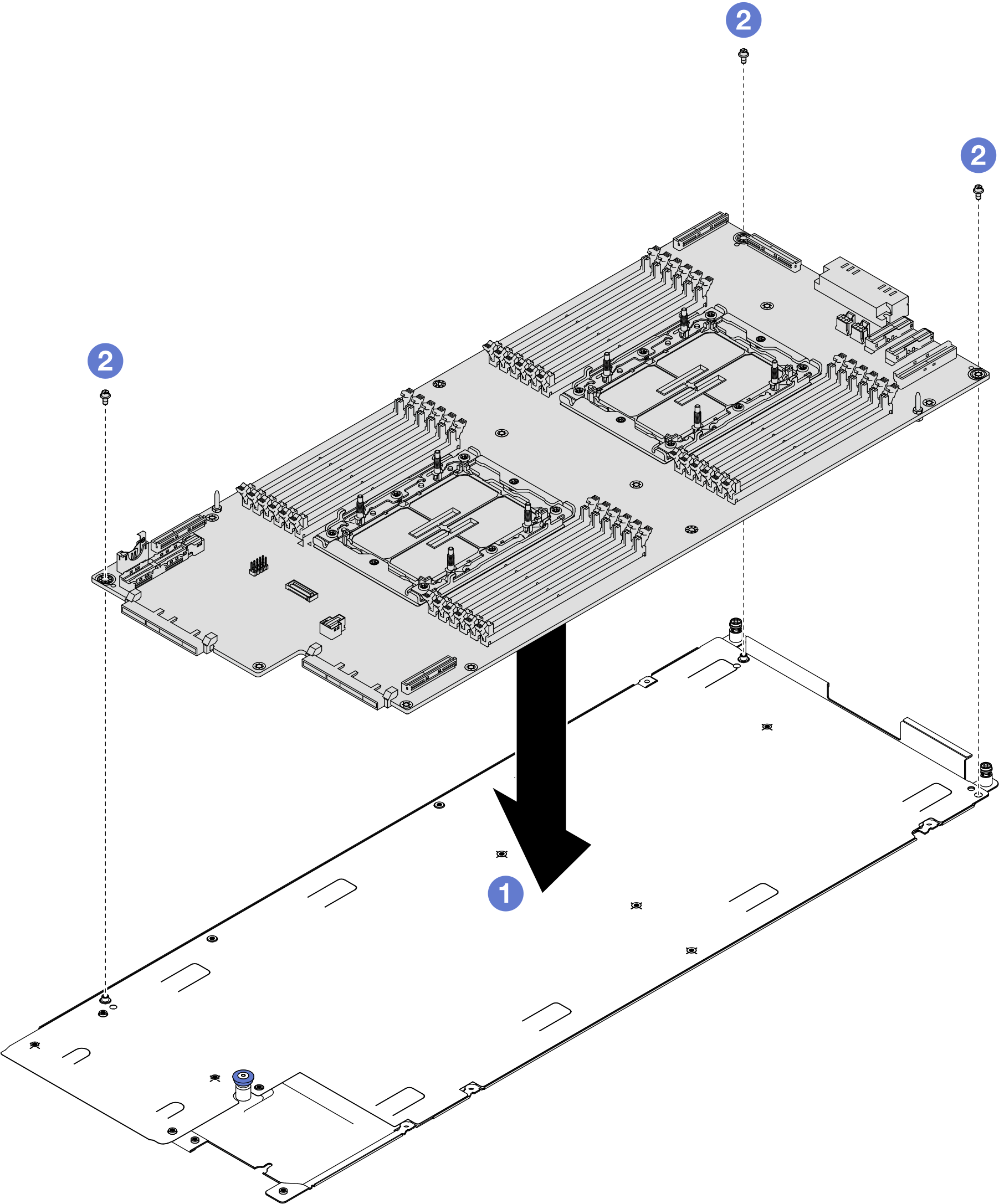

   Figura 1. Instalación de la placa del procesador


2. Revise si las almohadillas de espacio que se encuentran en la parte superior de la placa de frío del VR están dañadas o separadas. Si es así, sustitúyalas por nuevas.
   Nota

   Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

   Figura 2. Ubicación de las almohadillas de espacio de la parte superior de la placa de frío del VR


3. Sustituya las almohadillas de espacio de un solo uso que se encuentran en la parte inferior de la placa de frío del VR por unas nuevas.
   Nota

   Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

   Figura 3. Ubicación de las almohadillas de espacio de un solo uso de la parte inferior de la placa de frío del VR


4. Instale los cuatro tornillos Torx T10 (por nodo) para instalar la placa de frío del VR en la placa del procesador.
   Figura 4. Instalación de la placa de frío del VR


5. Instale la placa de E/S del sistema.
   1. Instale la placa de E/S del sistema en el conjunto de la placa del sistema.
   2. Instale dos tornillos M3 PH1 para fijar la placa de E/S del sistema al conjunto de la placa del sistema.

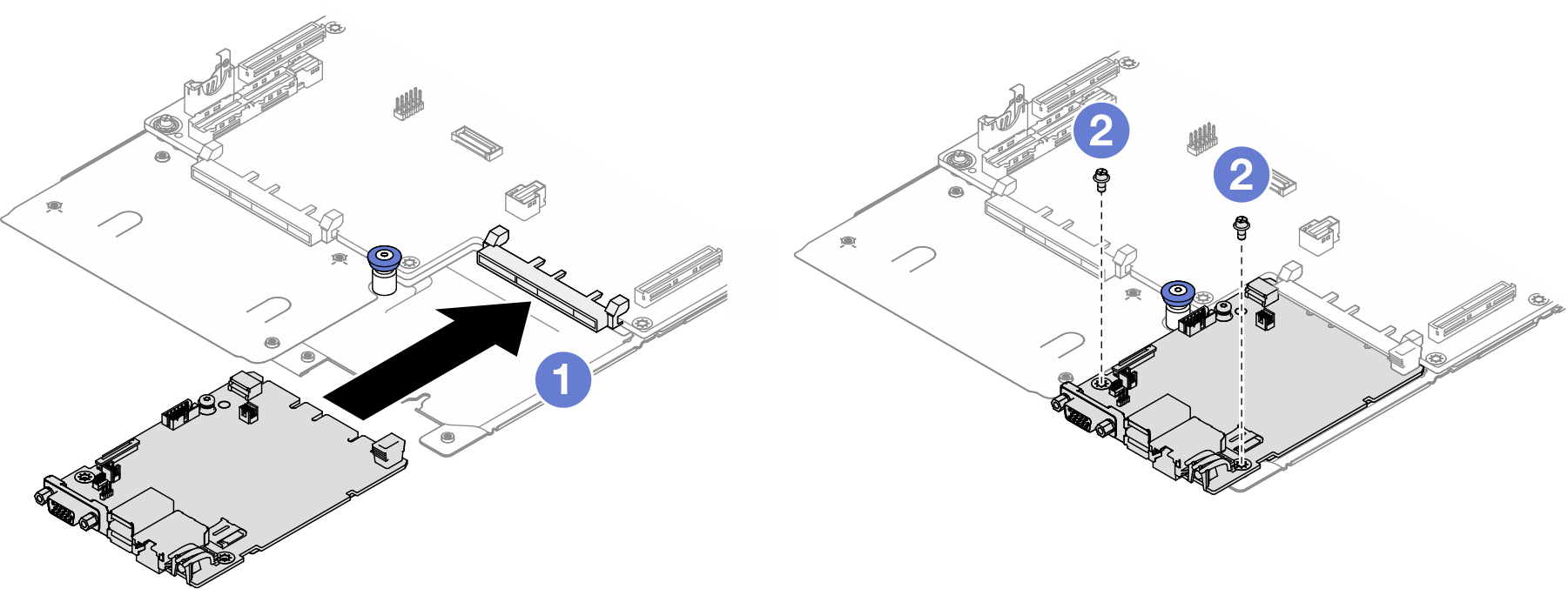

   Figura 5. Instalación de la placa de E/S del sistema


6. Instale la placa de E/S frontal en el conjunto de la placa del sistema.
   Figura 6. Instalación de la placa de E/S frontal


7. Hay una lámina de Mylar entre la placa de E/S frontal y la chapa metálica de soporte.
   Figura 7. Vista lateral de la parte de la placa de E/S frontal del conjunto de la placa del sistema



   1 Placa de E/S frontal

   2 Lámina de Mylar

   3 Chapa metálica de soporte

   1. Inserte la punta de la herramienta DIMM entre la placa de E/S frontal y la lámina de Mylar. Luego, use la punta para presionar hacia abajo la lámina de Mylar para evitar que las patillas que se encuentran en la parte inferior de la placa de FIO se peguen a la lámina de Mylar.
      Figura 8. Separación de la lámina de Mylar de la placa de E/S frontal


8. Instale dos tornillos M3 PH1 para fijar la placa de E/S frontal al conjunto de la placa del sistema.
   Figura 9. Instalación de tornillos de la placa de E/S frontal


9. Instale el cable FPC en la placa de E/S frontal y en la placa de E/S del sistema.
   1. Tire del pestillo de los conectores en la placa de E/S frontal y la placa de E/S del sistema.
      Figura 10. Apertura de los pestillos del conector


   2. Ajuste la malla del cable FPC y los conectores. A continuación, instale el cable FPC en la placa de E/S frontal y en la placa de E/S del sistema.

      Conexión de cables FPC a la placa de FIO y la placa de E/S del sistema
      Desde		Hasta
      Extremo del cable FPC marcado como FIO SIDE	→	Conector FIO SIDE en la placa de E/S frontal
      Extremo del cable FPC marcado como SCM SIDE	→	Conector PHY CONN en la placa de E/S del sistema

      Figura 11. Conexión de cables FPC


   3. Hay una línea blanca en ambos extremos del cable FPC. Inserte el cable FPC en los conectores hasta que dejen de verse las líneas blancas. El cable FPC no está instalado correctamente si las líneas blancas son visibles.
      Figura 12. Comprobación de la instalación adecuada del cable FPC


   4. Presione los pestillos para fijar el cable FPC a los conectores.
      Figura 13. Presión de los pestillos de los conectores


10. Hay una etiqueta pegada al cable del puerto COM. Enrolle completamente la etiqueta alrededor del cable para evitar que interfiera con los conectores del sistema y el bucle de agua.
    Figura 14. Enrollado de la etiqueta alrededor del cable del puerto COM


11. Instale el cable del Puerto COM en la placa de E/S frontal y en la placa de E/S del sistema. Coloque el cable entre el émbolo y el conector del registro serie.

    1 Conector de registro serie en la placa de E/S frontal

    2 Conector del puerto COM en la placa de E/S del sistema

    Figura 15. Extracción del cable del puerto COM



    Atención

    El cable del puerto COM debe colocarse entre el émbolo y el conector del registro serie.

    Figura 16. Vista superior de la disposición de los cables del puerto COM


12. Instale el conjunto de la placa del sistema en la bandeja.
    Nota

    Sujete el conjunto de la placa del sistema por el tornillo ajustable de fijación en la parte frontal y la pestaña junto al conector de alimentación.

    Figura 17. Cómo sujetar el conjunto de la placa del sistema


    1. Coloque el conjunto de la placa del sistema en la bandeja.
       Figura 18. Instalación del conjunto de la placa del sistema


    2. Presione los puertos Ethernet SFP en la placa de FIO.
    3. Mantenga presionados los puertos Ethernet SFP y deslice el conjunto de la placa del sistema hacia delante para fijar los conectores frontales en las aberturas correspondientes en el marco biselado frontal.
    Figura 19. Fijación del conjunto de la placa del sistema a la bandeja


13. Asegúrese de que las asas de la bandeja PDB estén giradas a la posición de desbloqueo.
    Figura 20. Posición de desbloqueo del asa de la bandeja PDB


14. Instale la bandeja PDB.
    1. Alinee los conectores de alimentación de la bandeja PDB con los conectores de alimentación de las placas del sistema.
    2. Hay marcas triangulares en el interior del lado derecho e izquierdo de la bandeja. Empuje la bandeja PDB hacia la bandeja del servidor. Deje de empujar cuando la bandeja PDB coincida con las marcas triangulares.
    3. Gire ambas asas de la bandeja PDB al mismo tiempo a la posición de bloqueo.
    Atención

    Asegúrese de girar ambas asas al mismo tiempo.

    Figura 21. Instalación de la bandeja PDB


15. Instale dos tornillos PH1 desde el exterior de la bandeja.
    Figura 22. Instalación de tornillos desde el exterior de la bandeja


16. Apriete los tres tornillos cautivos PH1 para instalar la bandeja PDB en la bandeja del servidor.
    Figura 23. Apriete de tornillos de fijación


17. Apriete dos tornillos de fijación PH1 para fijar el conjunto de la placa del sistema a la bandeja.
    Figura 24. Apriete de los tornillos de sujeción en el conjunto de la placa del sistema
