Instalación del kit de cables de banda lateral de gestión del sistema

Utilice esta información para instalar el kit de cables de banda lateral de gestión del sistema.

Acerca de esta tarea

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

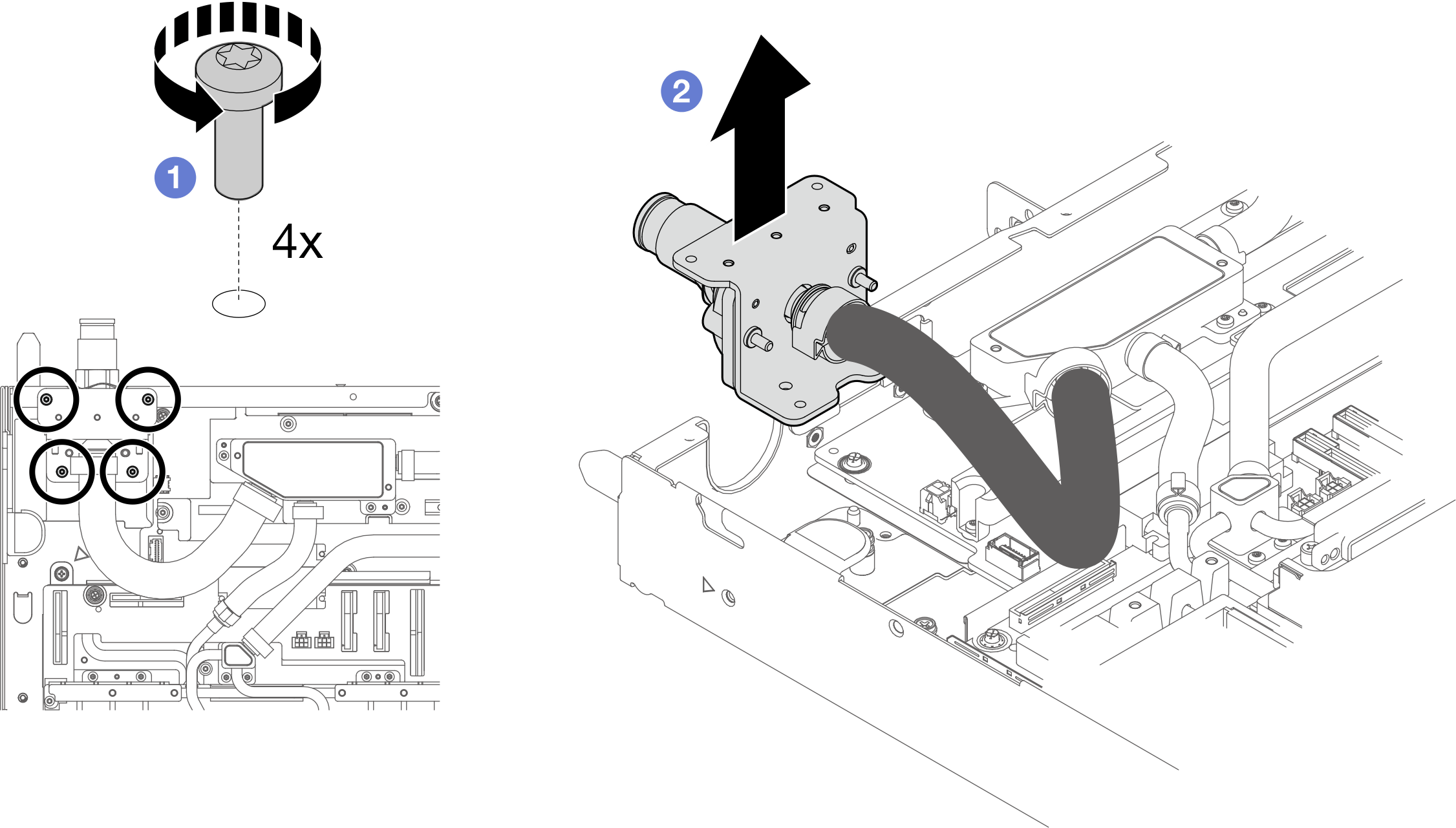

  1. Una conexión rápida del bucle de agua se encuentra junto a la ranura del cable de banda lateral. Mueva la conexión rápida hacia fuera para dejar espacio para el funcionamiento.
    1. Quite los cuatro tornillos de la conexión rápida.
    2. Levante la conexión rápida y déjela a un lado.
    Figura 1. Levantamiento de la conexión rápida

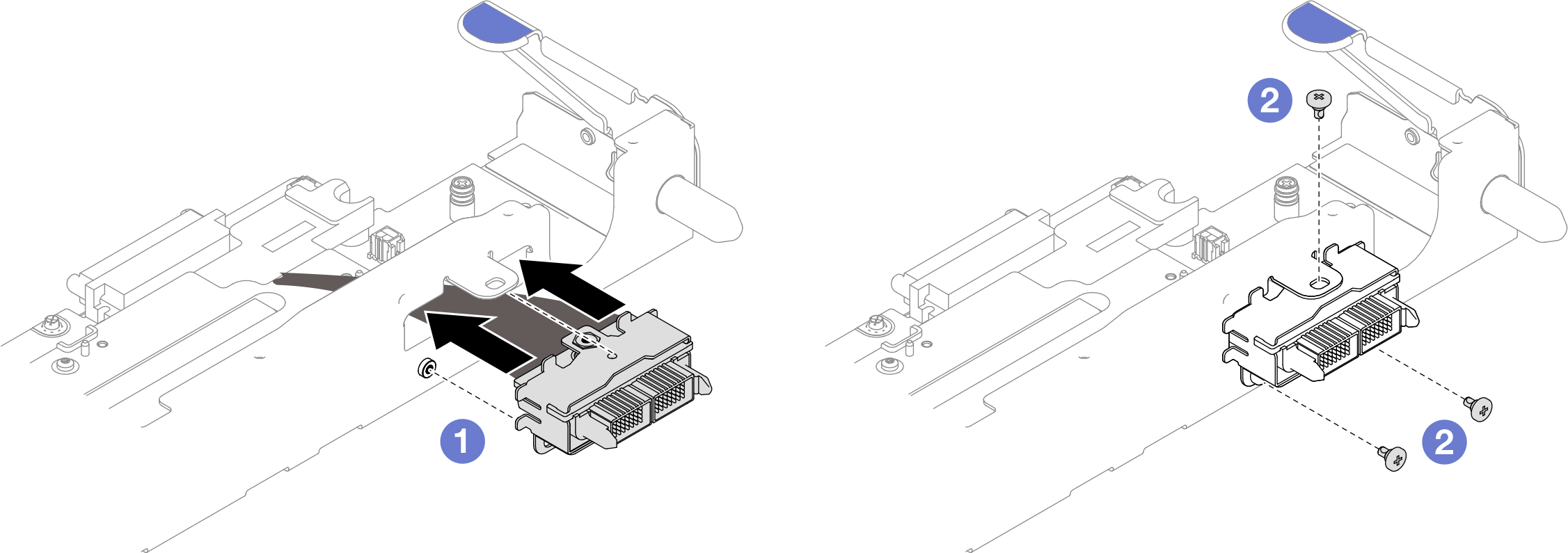

  2. Instale el kit de cables de banda lateral de gestión del sistema.
    1. Instale el kit de cables de banda lateral de gestión del sistema en la abertura en el marco biselado posterior de la bandeja.
    2. Instale tres tornillos M3 PH1 en el marco biselado de la bandeja posterior.
      Figura 2. Instalación del kit de cables de banda lateral de gestión del sistema

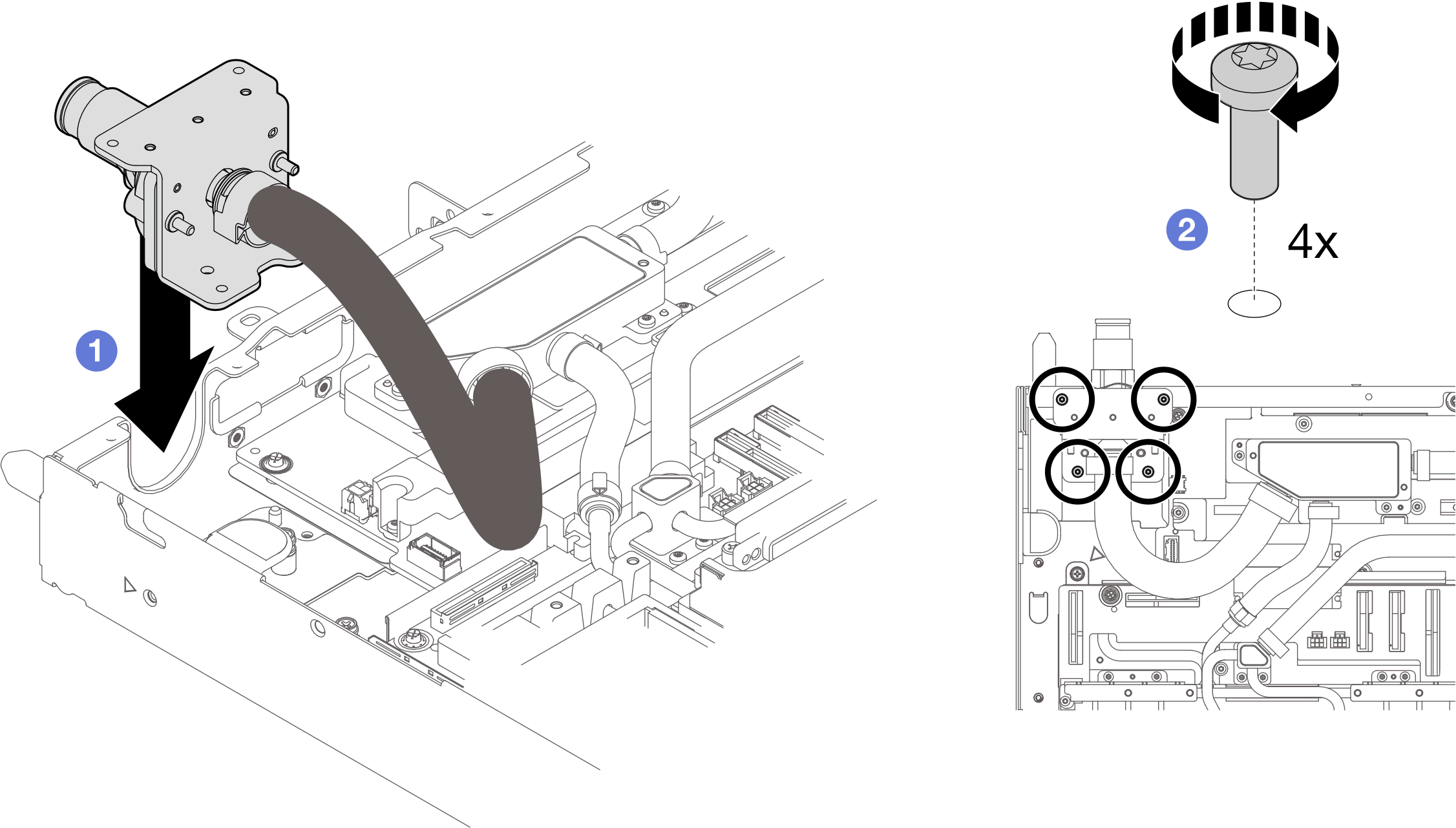

  3. Vuelva a instalar la conexión rápida en la bandeja.
    1. Coloque la conexión rápida en la bandeja.
    2. Instale los cuatro tornillos para fijar la conexión rápida a la bandeja.
    Figura 3. Instalación de la conexión rápida

    Nota
    Para evitar dañar el cable, asegúrese de sujetar los cables cerca del módulo de banda lateral al pasar los cables de banda lateral a través del bucle de agua.
    Figura 4. Sujeción de los cables de banda lateral

Después de finalizar

  1. Conecte los cables de banda lateral de gestión del sistema a las placas del sistema. Consulte Disposición interna de los cables.

  2. Instale el compartimiento de la unidad E3.S. Consulte Instalación del conjunto de compartimiento de la unidad frontal E3.S.

  3. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  4. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  5. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  6. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.

  7. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
