Identificación y ubicación de la almohadilla de espacio

Siga la información de esta sección para identificar la forma, la ubicación, los escenarios de sustitución y las instrucciones sobre las almohadillas de espacio que se utilizan en SC750 V4.

Directrices de instalación para las almohadillas de espacio que se utilizan en SC750 V4​

Consulte la siguiente información sobre las almohadillas de espacio y las almohadillas de masilla que se utilizan en SC750 V4:

Almohadillas de espacio en el bucle de agua​

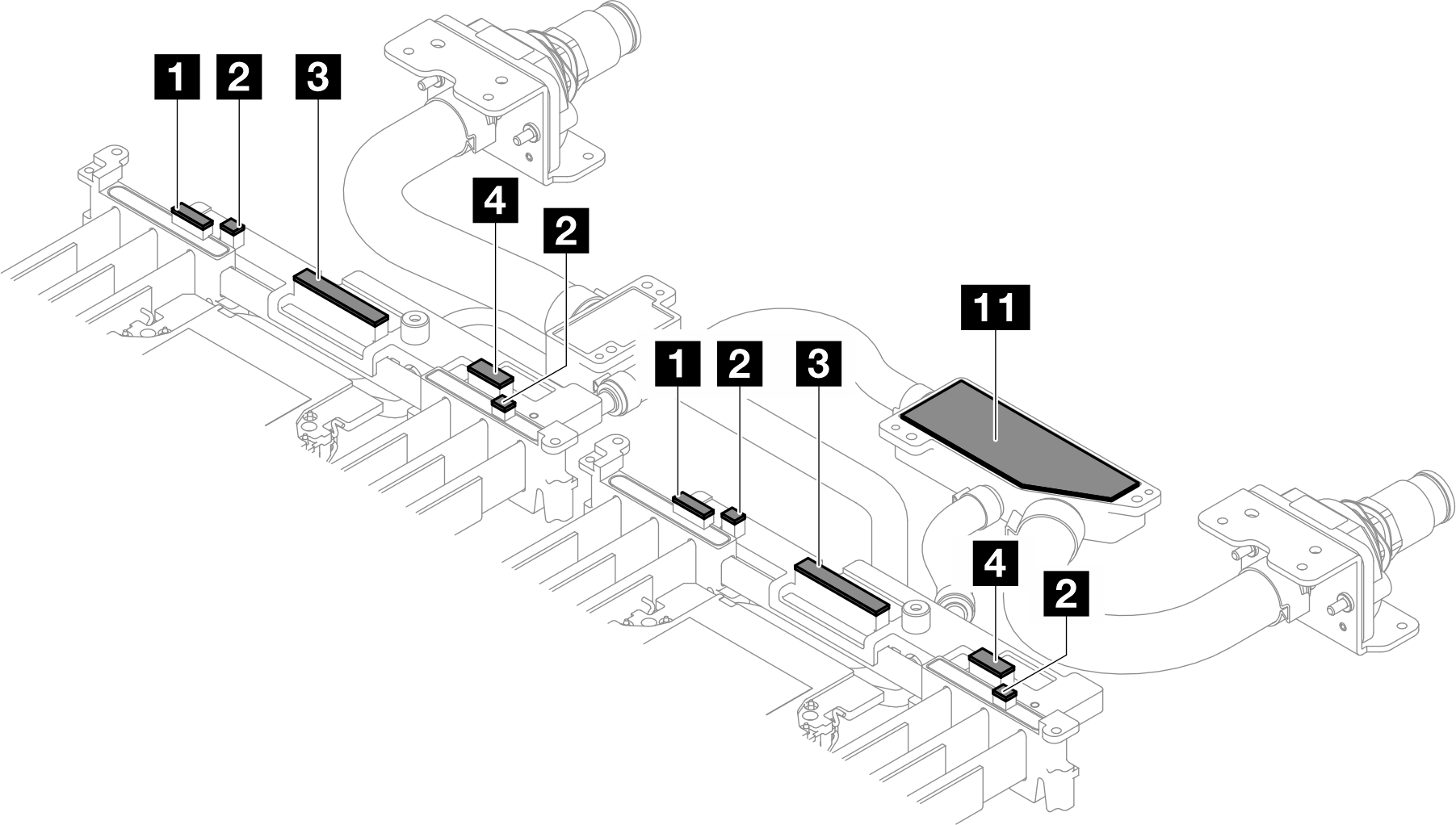

Figura 1. Almohadillas de espacio en el extremo posterior del bucle de agua

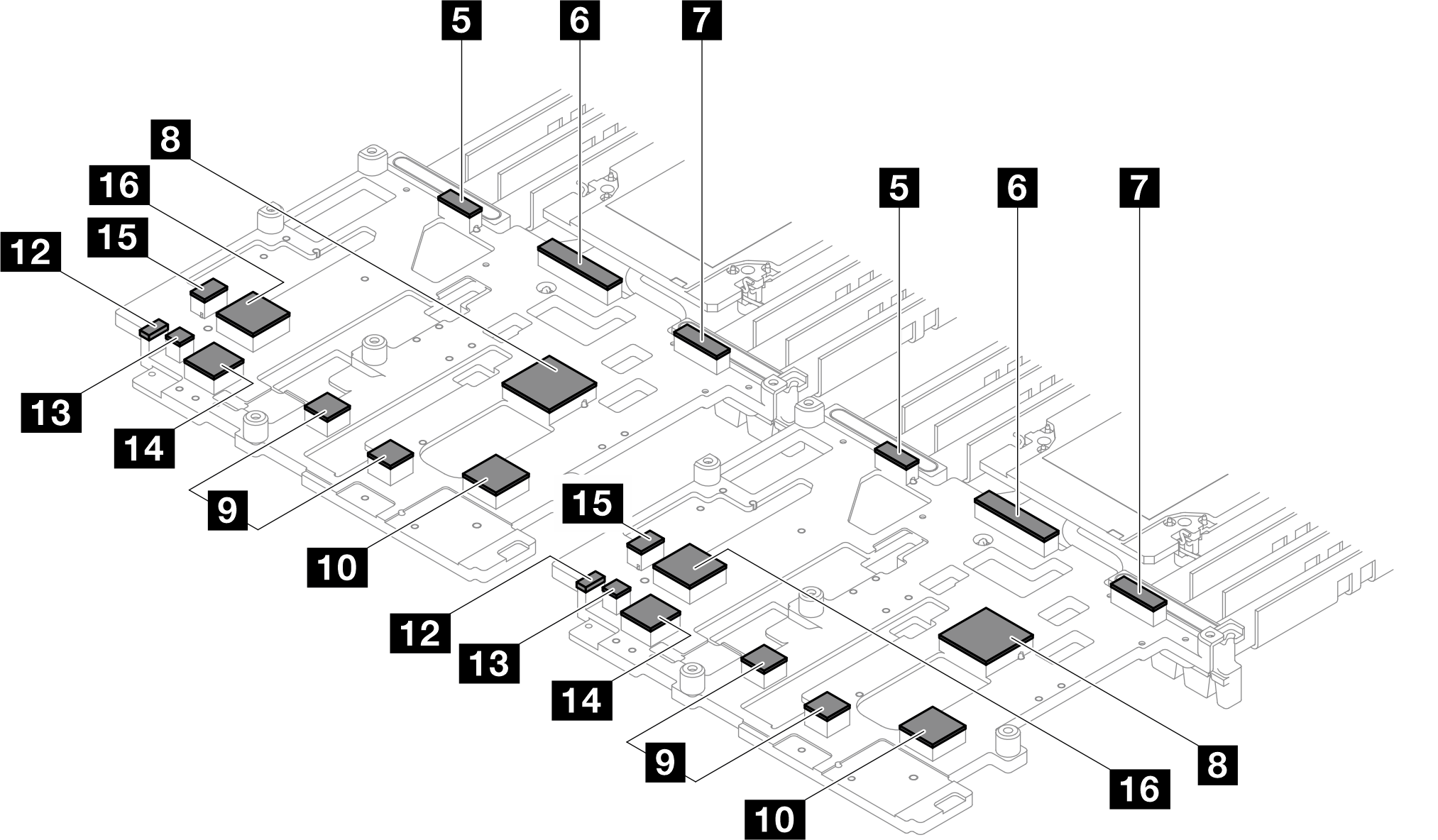

Figura 2. Almohadillas de espacio en el extremo frontal del bucle de agua

Tabla 1. Almohadillas de espacio en el bucle de agua
Número de almohadillaInstalación de componente que requiere las almohadillasEscenario que requiere sustitución de almohadillaUbicación de fijación de almohadillaInstrucciones de fijación de almohadilla

1, 2, 3, 4

Sustituya la almohadilla del bucle de agua cuando esté dañada o separada.Extremo posterior del bucle de agua

  1. Despegue la película de plástico azul o transparente de la almohadilla y pegue este lado al bucle de agua.

  2. Una vez que la almohadilla esté pegada al bucle de agua, quite el resto de película plástica de la almohadilla.

11

Sustituya la almohadilla del bucle de agua cuando esté dañada o separada.Cámara de mezcla en el extremo posterior del bucle de agua

  1. Mantenga el lado amarillo hacia arriba, retire la película de plástico de la parte inferior.

  2. Mantenga el lado amarillo hacia arriba y pegue la almohadilla a la cámara de mezcla.

5, 6, 7, 8, 9

10, 12, 13, 14, 15

Sustituya la almohadilla del bucle de agua cuando esté dañada o separada.Extremo frontal del bucle de agua

  1. Despegue la película de plástico azul o transparente de la almohadilla y pegue este lado al bucle de agua.

  2. Una vez que la almohadilla esté pegada al bucle de agua, quite el resto de película plástica de la almohadilla.

Almohadillas de espacio de la placa de frío de VR​

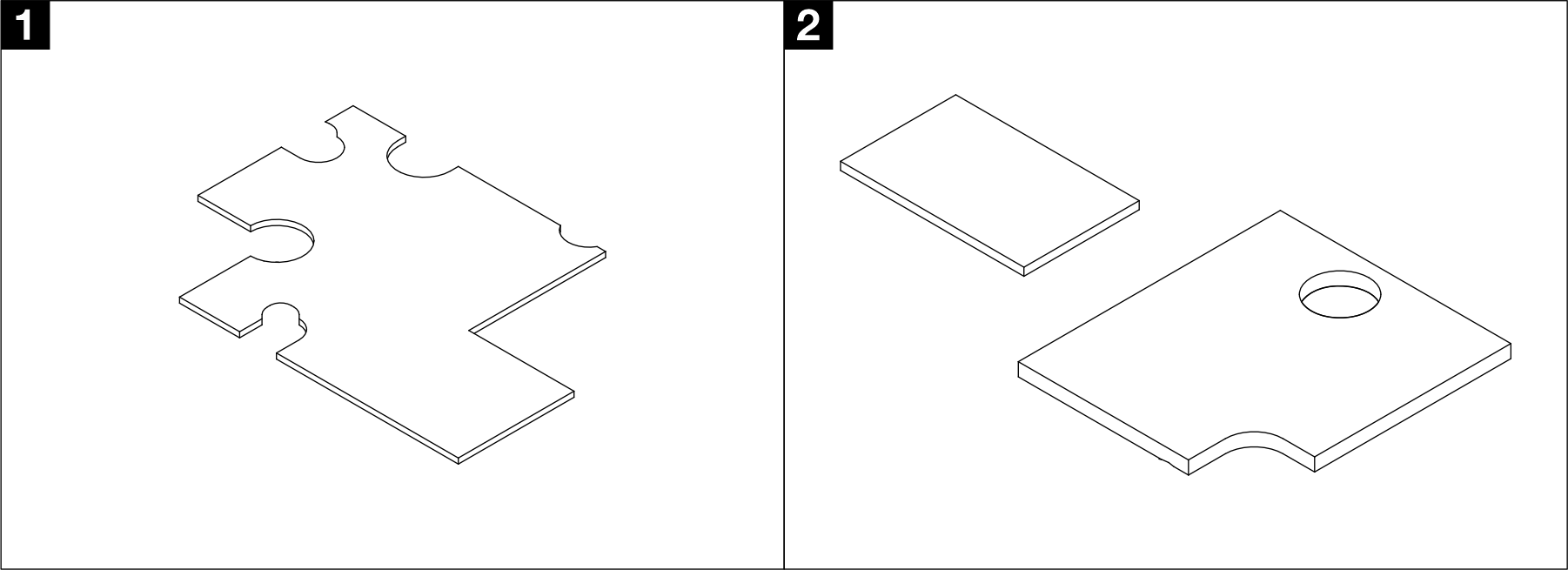

Figura 3. Almohadillas de espacio de la placa de frío de VR

Tabla 2. Almohadillas de espacio de la placa de frío de VR
Número de almohadillaInstalación de componente que requiere las almohadillasEscenario que requiere sustitución de almohadillaUbicación de fijación de almohadillaInstrucciones de fijación de almohadilla
1Sustituya la almohadilla de la placa de frío de VR cuando esté dañada o separada.Parte superior de la placa de frío del VR

Despegue la película de plástico transparente de la almohadilla y pegue este lado a la placa de frío.

2

Almohadillas de espacio de un solo uso.

Sustituya las almohadillas cada vez que se quite la placa de frío de VR.

Parte inferior de la placa de frío de VR

  1. La almohadilla tiene dos películas de plástico: una transparente y la otra tiene marcas.

  2. Retire la película de plástico transparente y adhiera este lado a la placa de frío.

  3. Despegue la otra película de plástico.

Almohadillas de espacio del adaptador ConnectX-7 NDR​

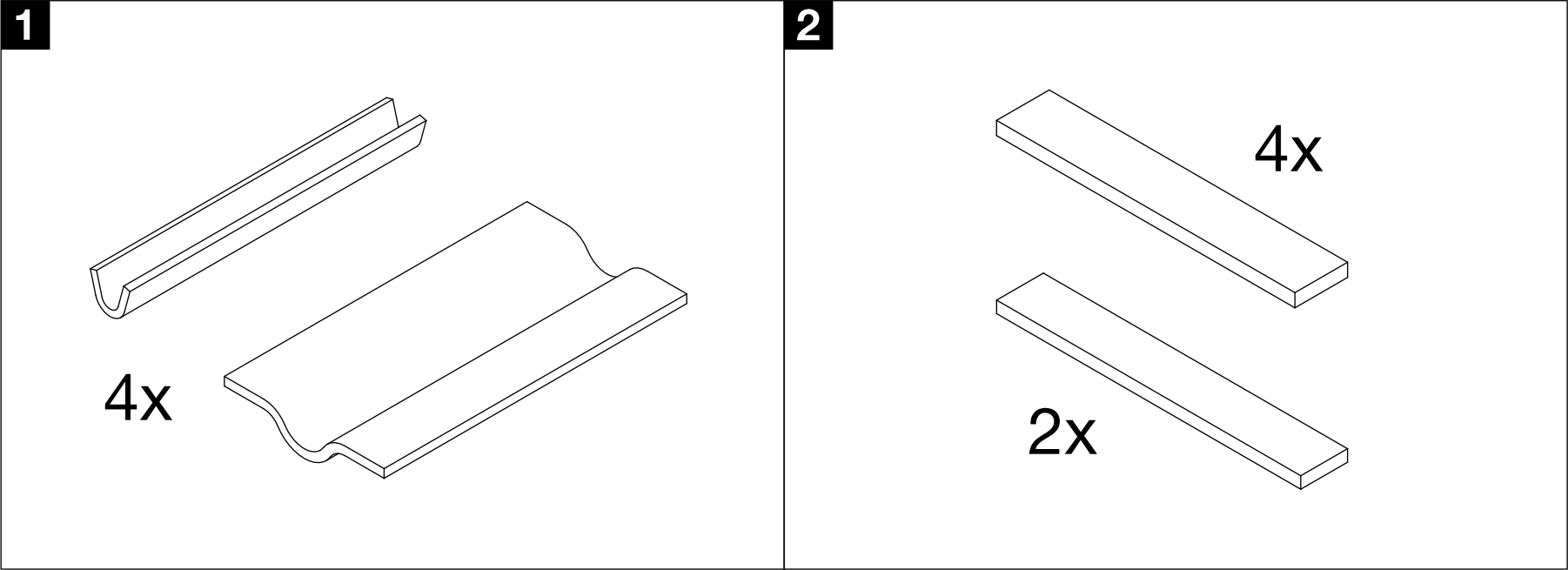

Figura 4. Almohadillas de espacio del adaptador ConnectX-7 NDR

Tabla 3. Almohadillas de espacio del adaptador ConnectX-7 NDR
Número de almohadillaInstalación de componente que requiere las almohadillasEscenario que requiere sustitución de almohadillaUbicación de fijación de almohadillaInstrucciones de fijación de almohadilla
1

Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 400.

Almohadillas de espacio de un solo uso.

Sustituya las almohadillas cada vez que se quite el conjunto de expansión ConnectX-7 NDR 400.

Placa de interfaz ConnectX-7 NDR 400

  1. La almohadilla tiene dos películas de plástico: una transparente y la otra tiene marcas.

  2. Retire la película de plástico transparente y adhiera este lado a la placa de frío.

  3. Despegue la otra película de plástico.

2

Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 200.

Almohadillas de espacio de un solo uso.

Sustituya las almohadillas cada vez que se quite el conjunto de expansión ConnectX-7 NDR 200.

Placa de interfaz ConnectX-7 NDR 200

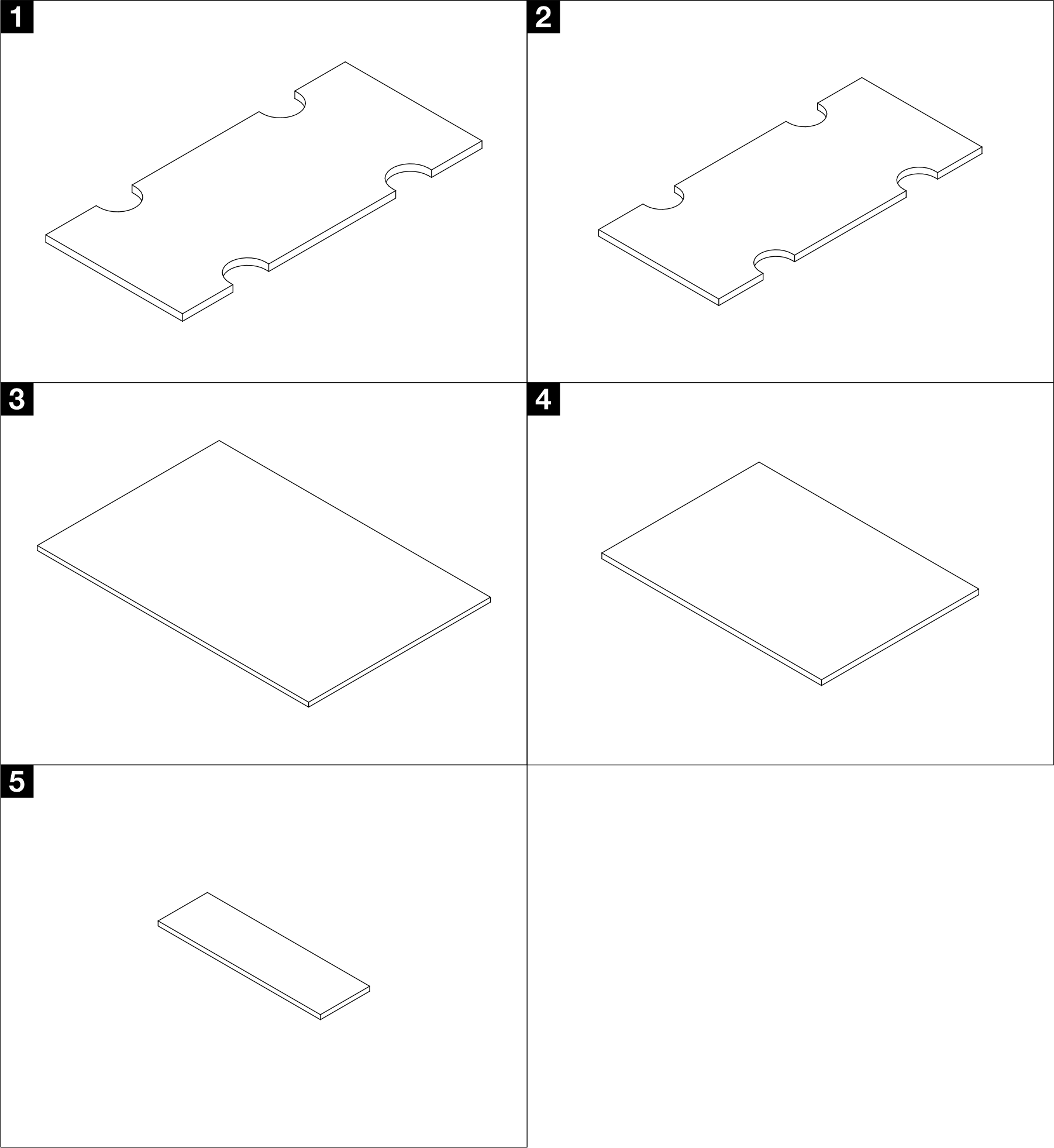

Almohadillas de espacio de la unidad E3.S​



Tabla 4. Almohadillas de espacio de la unidad E3.S
Número de almohadillaInstalación de componente que requiere las almohadillasUbicación de fijación de almohadillaEscenario de sustitución de almohadillaInstrucciones de fijación de almohadilla
1Parte superior de la placa de frío central E3.SSustituya la almohadilla de la placa de frío central E3.S cuando esté dañada o separada.

  1. Despegue la película de plástico azul o transparente de la almohadilla y pegue este lado a la placa de frío.

  2. Después de que la almohadilla esté adherida a la placa de frío, retire la otra película de plástico de la almohadilla.

2Parte inferior de la placa de frío central E3.S

Almohadillas de espacio de un solo uso.

Sustituya la almohadilla cada vez que se quite la placa de frío central E3.S.

  1. La almohadilla tiene dos películas de plástico: una transparente y la otra tiene marcas.

  2. Retire la película de plástico transparente y adhiera este lado a la placa de frío.

  3. Despegue la otra película de plástico.

3Disipador de calor de la unidad E3.SSustituya la almohadilla del disipador de calor de la unidad E3.S cuando esté dañada o separada.

  1. Mantenga el lado amarillo hacia arriba, retire la película de plástico de la parte inferior.

  2. Mantenga el lado amarillo hacia arriba y pegue la almohadilla al disipador de calor de la unidad E3.S.

4

Instalación del conjunto de compartimiento de la unidad frontal E3.S

Bucle de aguaSustituya la almohadilla del bucle de agua cuando esté dañada o separada.

  1. Mantenga el lado amarillo hacia arriba, retire la película de plástico de la parte inferior.

  2. Mantenga el lado amarillo hacia arriba y pegue la almohadilla al bucle de agua.

5

Instalación del conjunto de compartimiento de la unidad frontal E3.S

Bucle de agua

Almohadillas de espacio de un solo uso.

Sustituya las almohadillas siempre que se quite el compartimiento de la unidad frontal E3.S.

  1. La almohadilla tiene dos películas de plástico: una transparente y la otra tiene marcas.

  2. Retire la película de plástico transparente y adhiera este lado a la placa de frío.

  3. Despegue la otra película de plástico.
