Instalación de la unidad frontal dual E3.S 1T

Utilice esta información para instalar unidades frontales duales E3.S 1T.

Procedimiento

1. Instale las unidades de enfriamiento de la parte superior. (Para instalar unidades de refrigeración del lado inferior, consulte el paso 2).

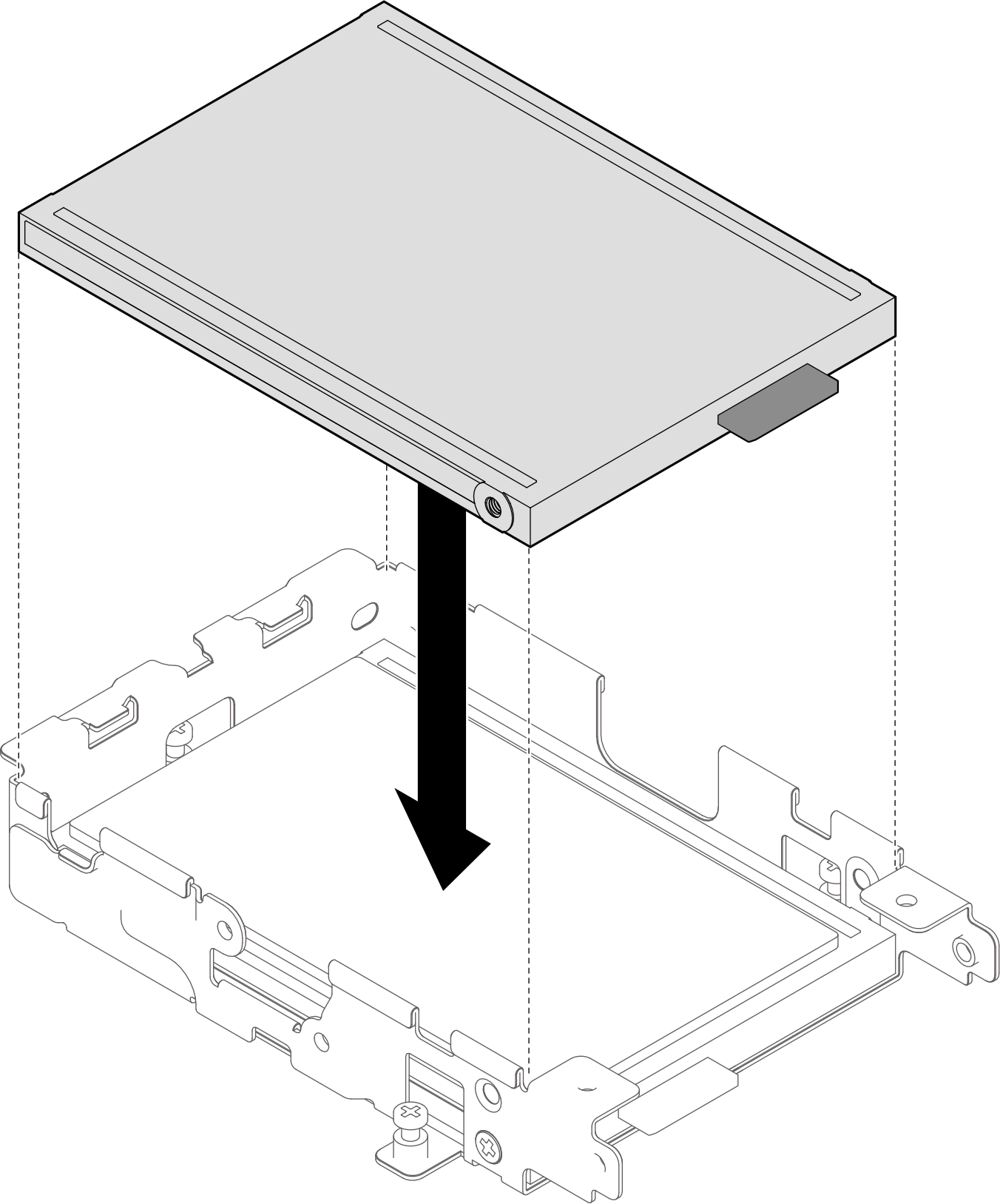

   1. Instale la primera unidad de enfriamiento de la parte superior. Asegúrese de que la posición del conector de la unidad sea la misma que se muestra en la siguiente ilustración.
      Figura 1. Instalación de la primera unidad de enfriamiento de la parte superior


   2. Coloque el espaciador en encima de la primera unidad.
      Figura 2. Colocación del espaciador en la unidad de enfriamiento de la parte superior


   3. Instale la segunda unidad de enfriamiento de la parte superior en el compartimiento de la unidad. Asegúrese de que la posición del conector de la unidad sea la misma que se muestra en la siguiente ilustración. Después, vaya al paso 3.
      Nota

      Preste atención a la posición del conector de la unidad en el compartimiento de la unidad. La posición del conector de la unidad de las dos unidades en el compartimiento de la unidad debe ser distinta.

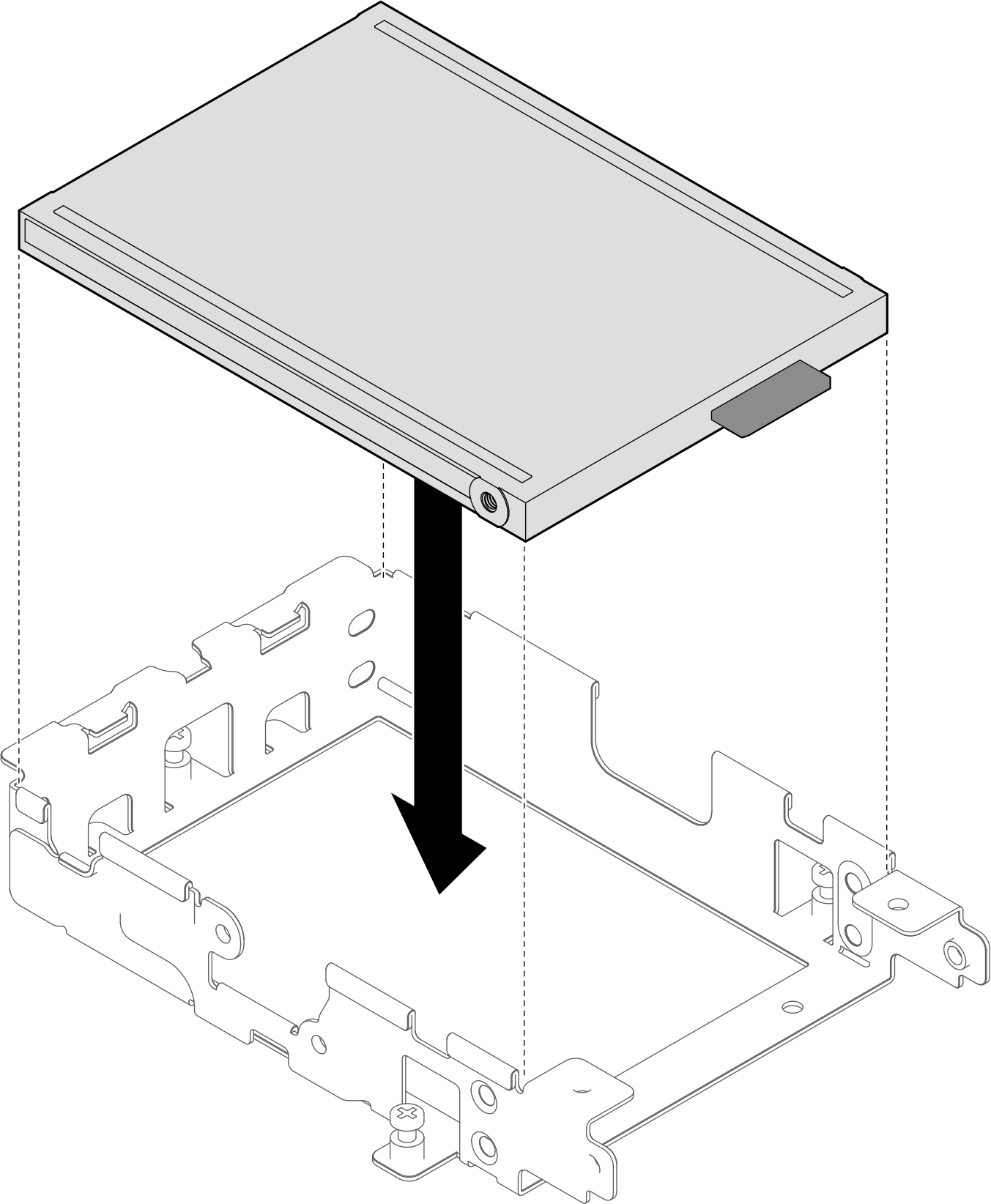

      Figura 3. Instalación de la segunda unidad de enfriamiento de la parte superior


2. Instale las unidades de enfriamiento en la parte inferior. (Para instalar unidades de refrigeración del lado superior, consulte el paso 1).

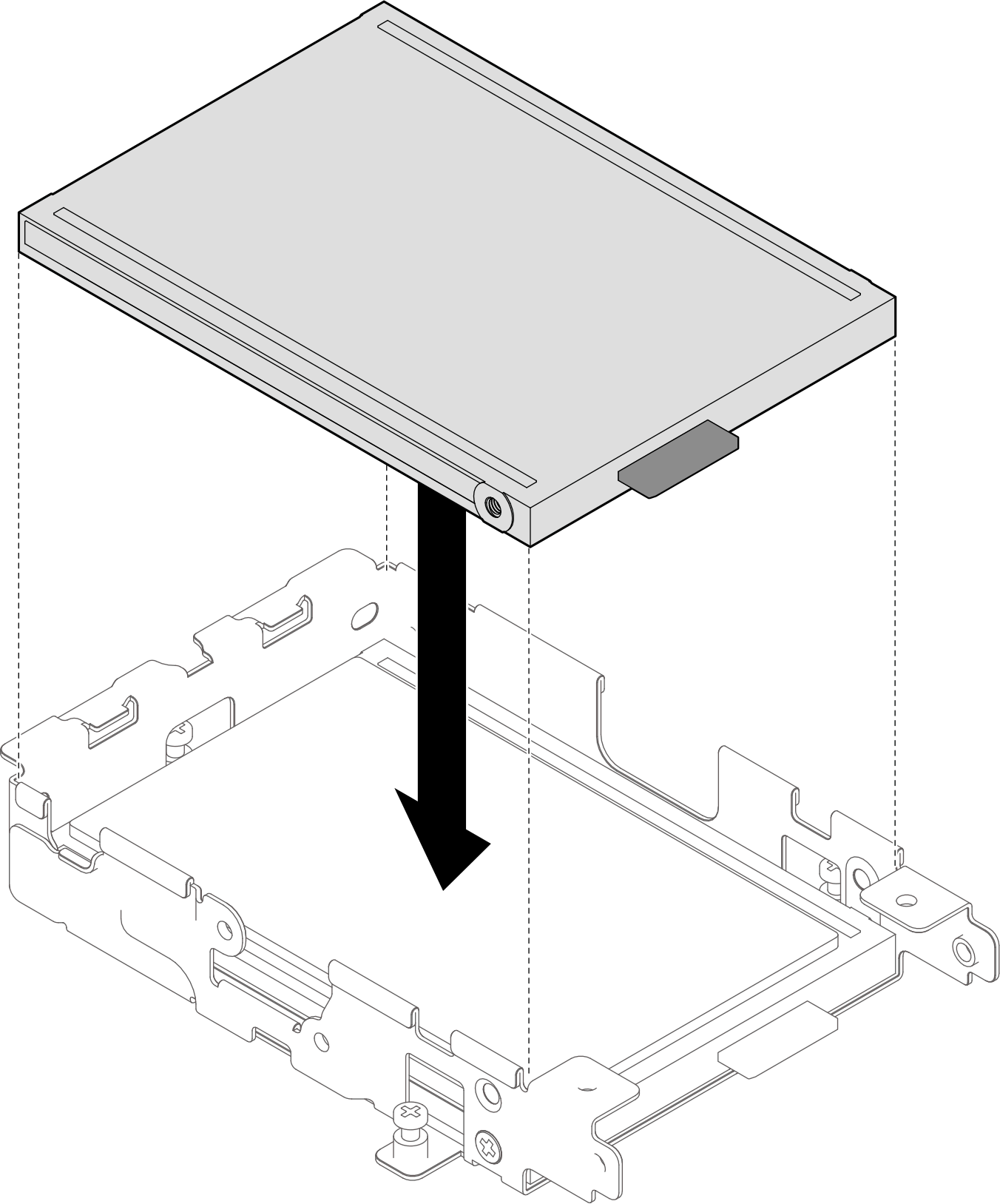

   1. Instale la primera unidad de enfriamiento de la parte inferior. Asegúrese de que la posición del conector de la unidad sea la misma que se muestra en la siguiente ilustración.
      Figura 4. Instalación de la primera unidad de enfriamiento de la parte inferior


   2. Coloque el espaciador en encima de la primera unidad.

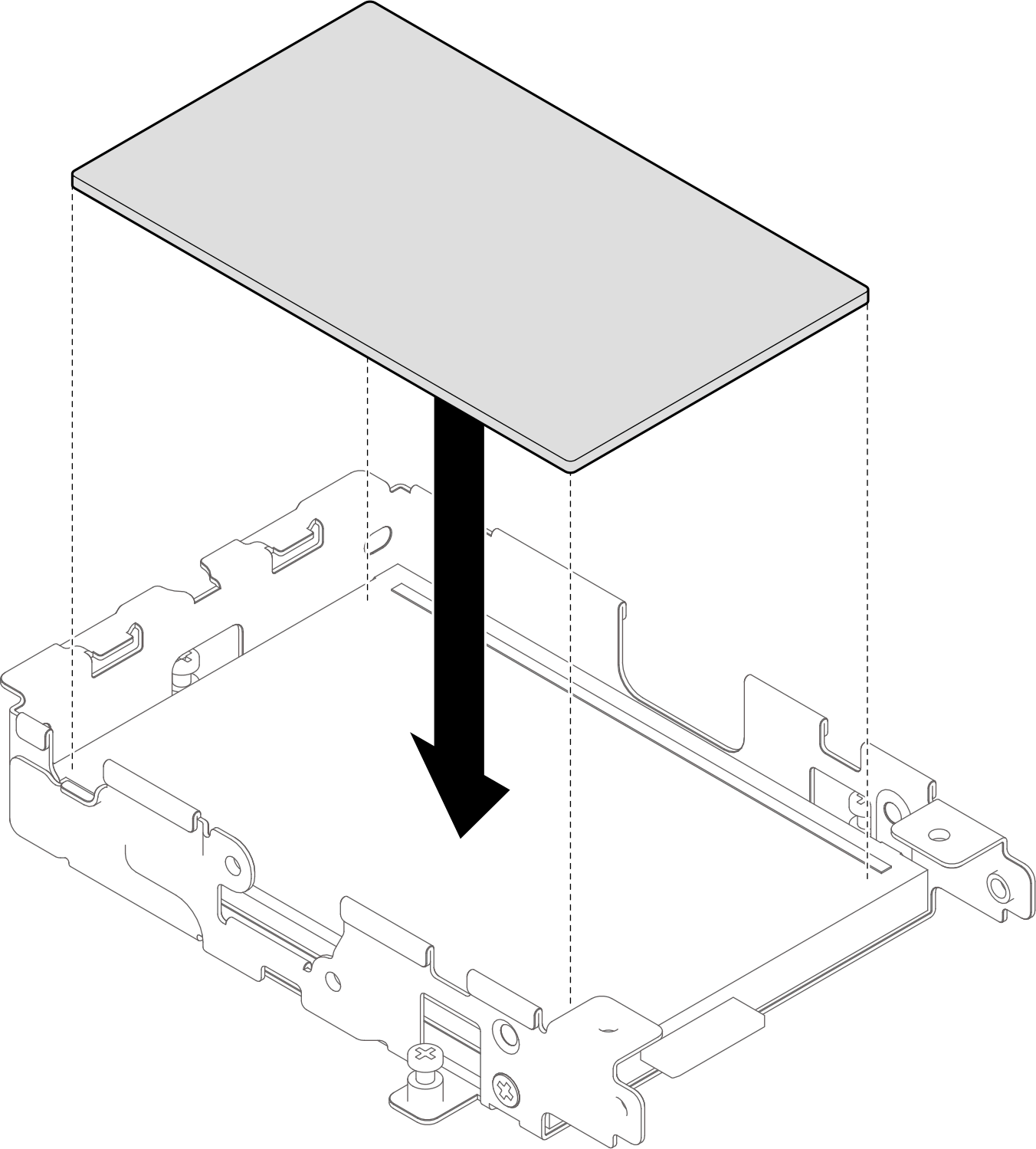

      Figura 5. Colocación del espaciador en la unidad de enfriamiento de la parte inferior


   3. Instale la segunda unidad de enfriamiento de la parte inferior en el compartimiento de la unidad. Asegúrese de que la posición del conector de la unidad sea la misma que se muestra en la siguiente ilustración. Después, vaya al paso 3.
      Nota

      Preste atención a la posición del conector de la unidad en el compartimiento de la unidad. La posición del conector de la unidad de las dos unidades en el compartimiento de la unidad debe ser distinta.

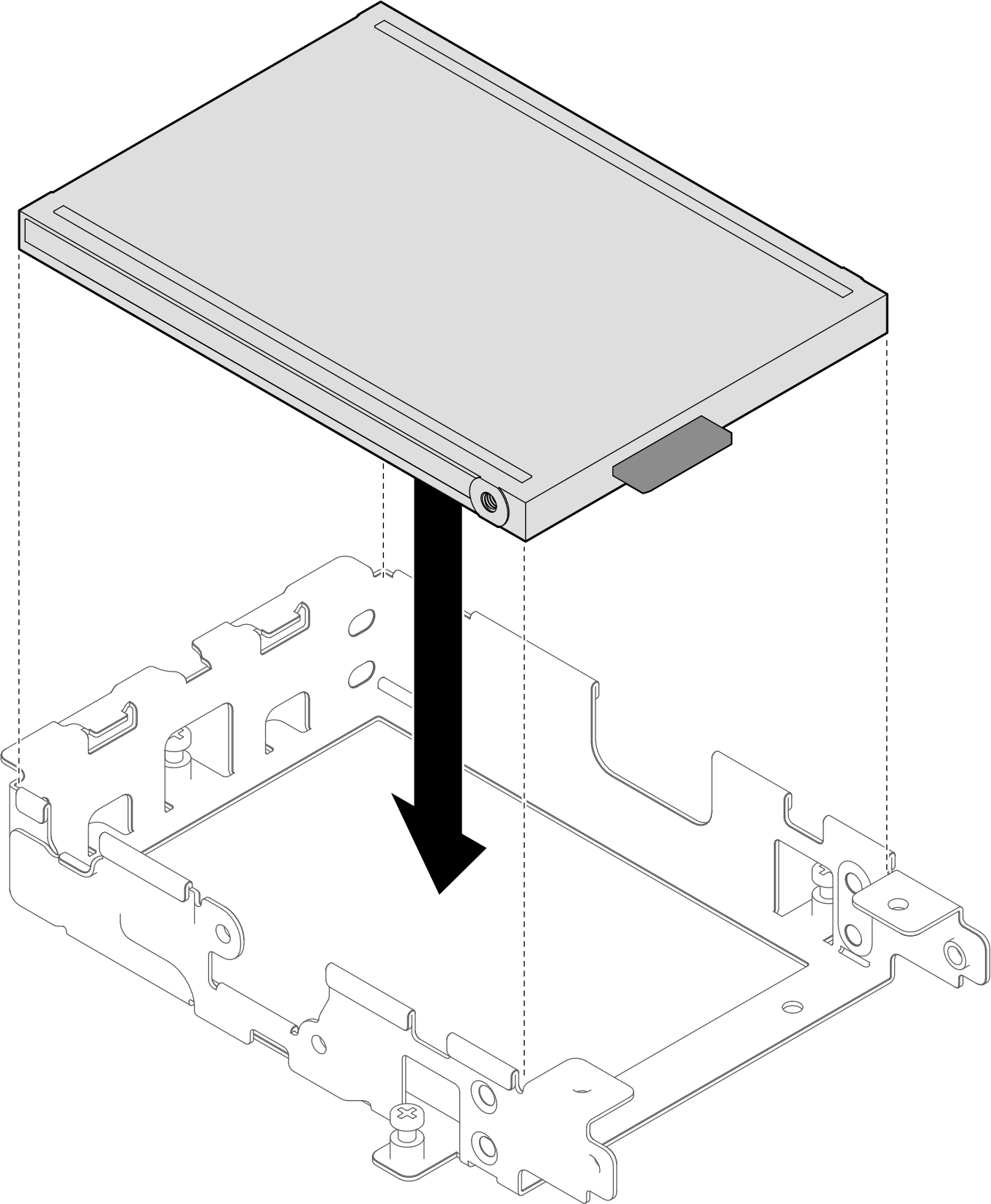

      Figura 6. Instalación de la segunda unidad de enfriamiento de la parte inferior

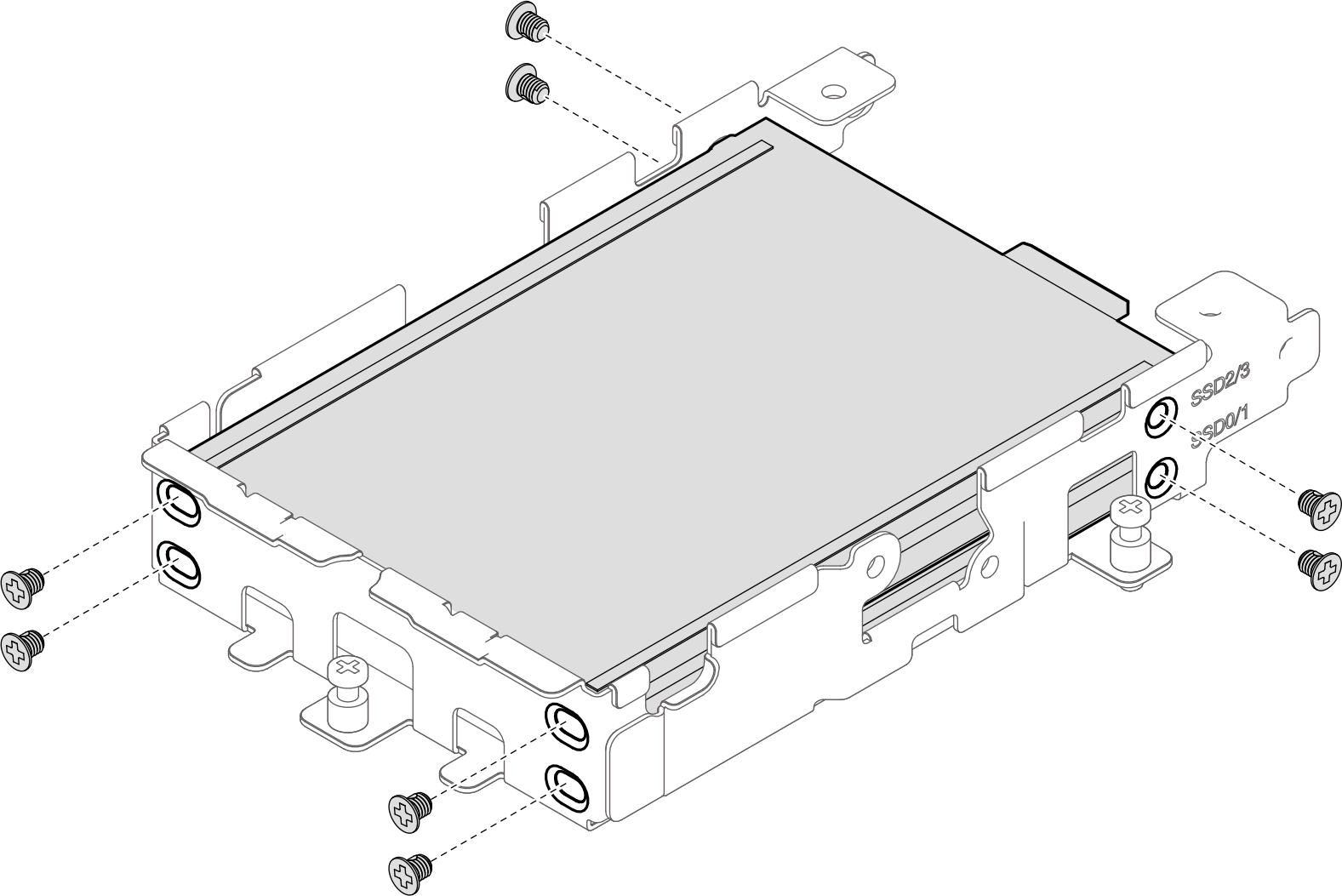

3. Instale los ocho tornillos PH1 para fijar las unidades al compartimiento de la unidad.
   Figura 7. Instalación de tornillos en el compartimiento de la unidad


4. Revise si la almohadilla de espacio en el disipador de calor está dañada o si se soltó. Si es así, sustitúyala por una nueva.
   Figura 8. Ubicación de la almohadilla de espacio del disipador de calor



Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

5. Instale el disipador de calor en el compartimiento de la unidad.
   1. Mantenga el disipador de calor en ángulo y alinee las pestañas del disipador de calor con las ranuras del compartimiento de la unidad.
   2. Gire el disipador de calor y colóquelo en el compartimiento de la unidad.

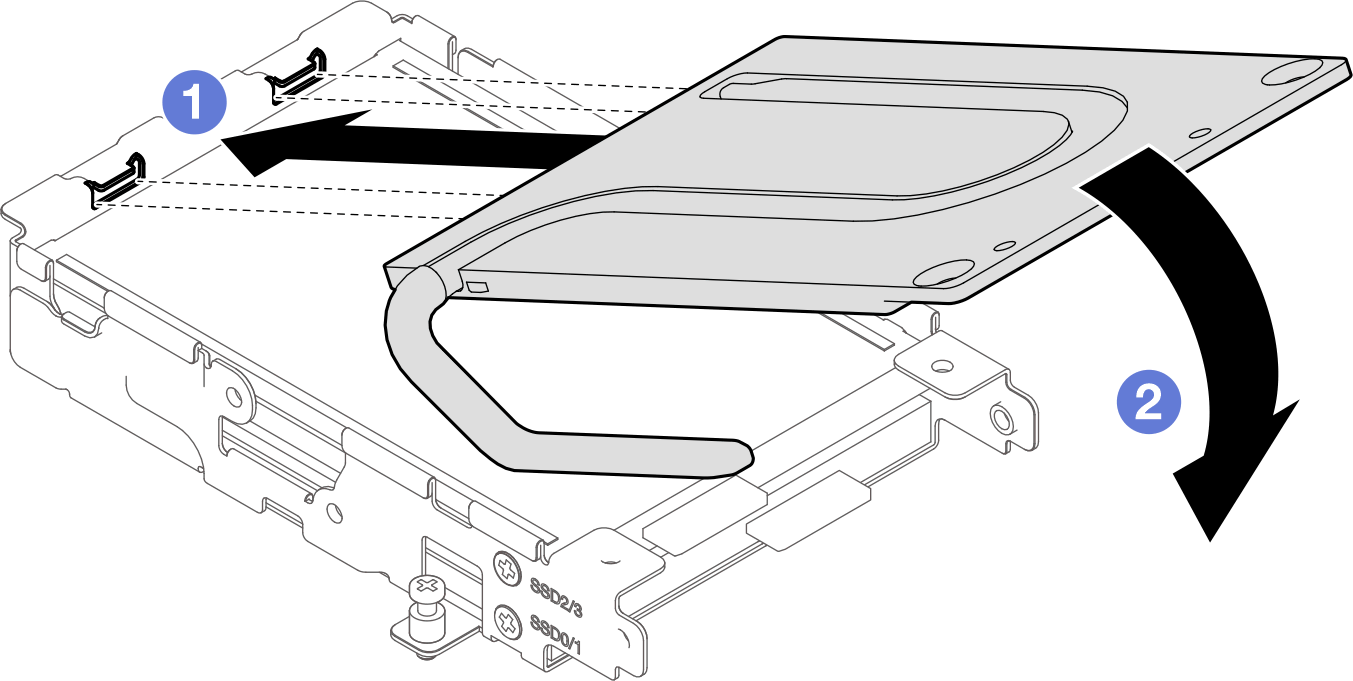

      Figura 9. Instalación del disipador de calor

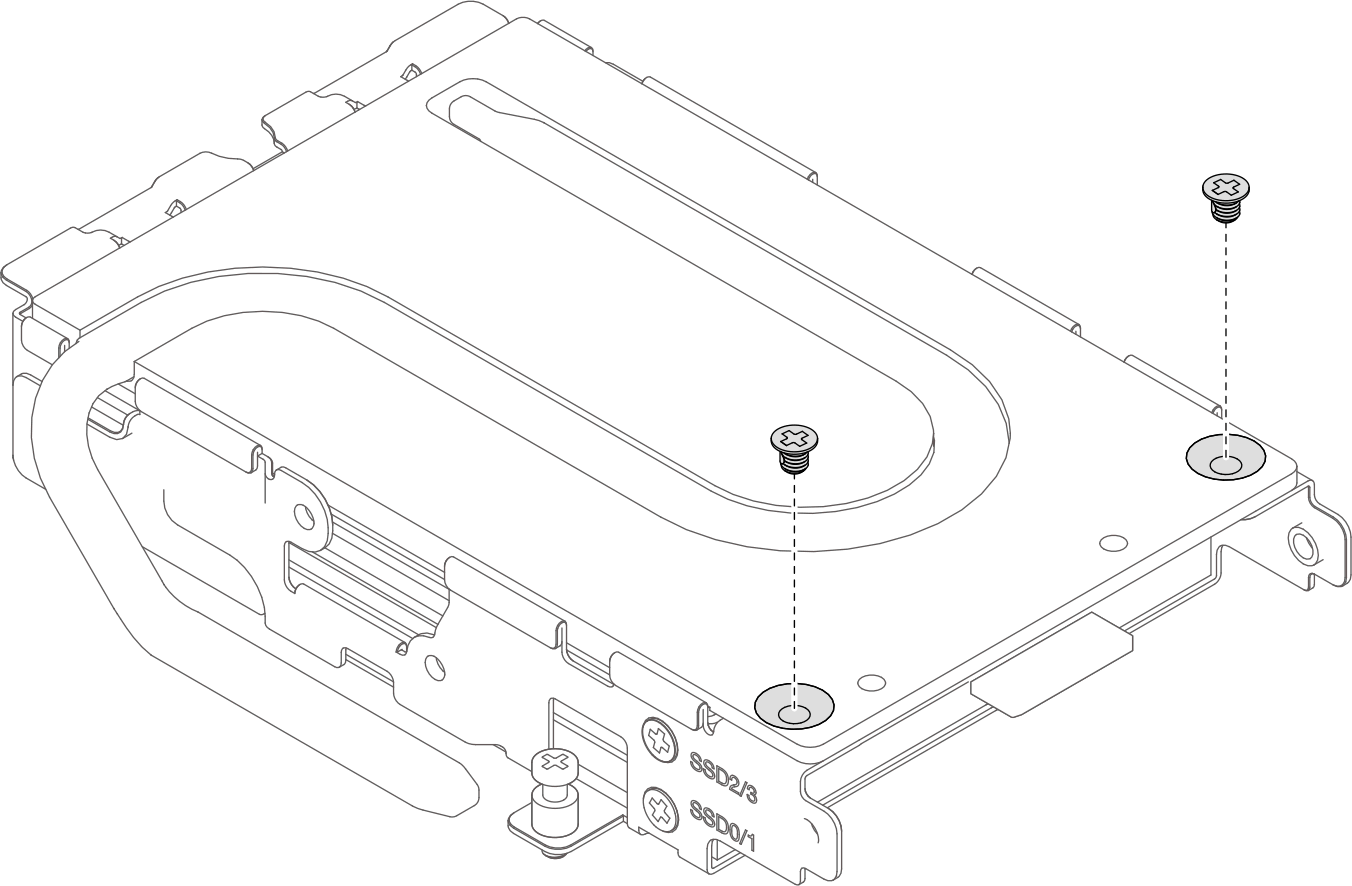

6. Instale dos tornillos PH1 para fijar el disipador de calor al compartimiento de la unidad.
   Figura 10. Instalación de los tornillos del disipador de calor


7. Instale dos tornillos PH 1 para fijar el soporte lateral al compartimiento de la unidad.

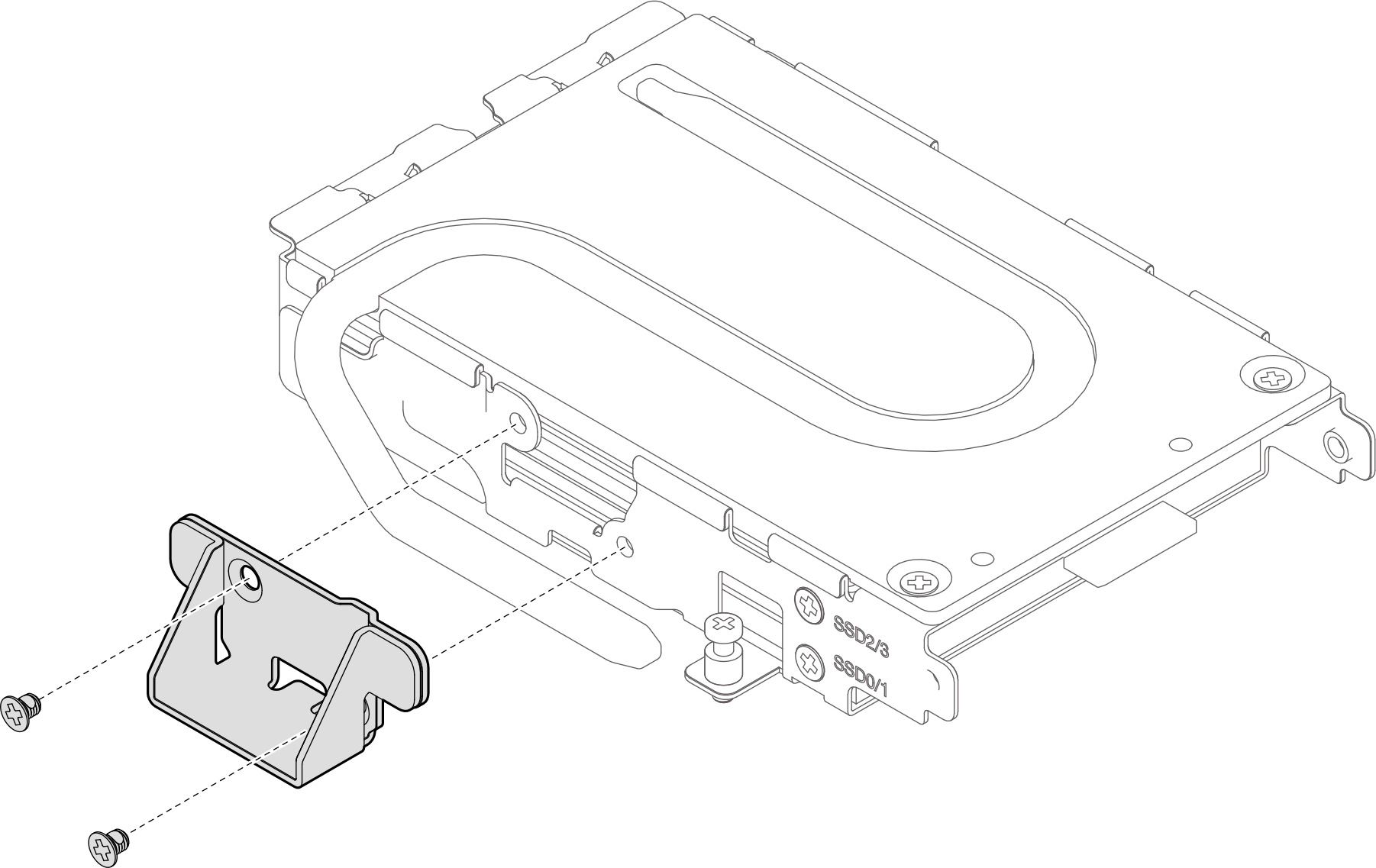

   Figura 11. Instalación del soporte lateral


8. Conecte los cables a la unidad.

   Tabla 1. Regla de conexión entre el conector de cables y el número de la unidad

   Desde	Hasta
   Conector marcado como 0 o 1	Unidad en la ranura del compartimiento de la unidad SSD 0/1
   Conector marcado como 2 o 3	Unidad en la ranura del compartimiento de la unidad SSD 2/3

   Nota

   Según la configuración de la unidad, es posible que sea necesario girar los cables para acomodar los conectores al compartimiento de la unidad.

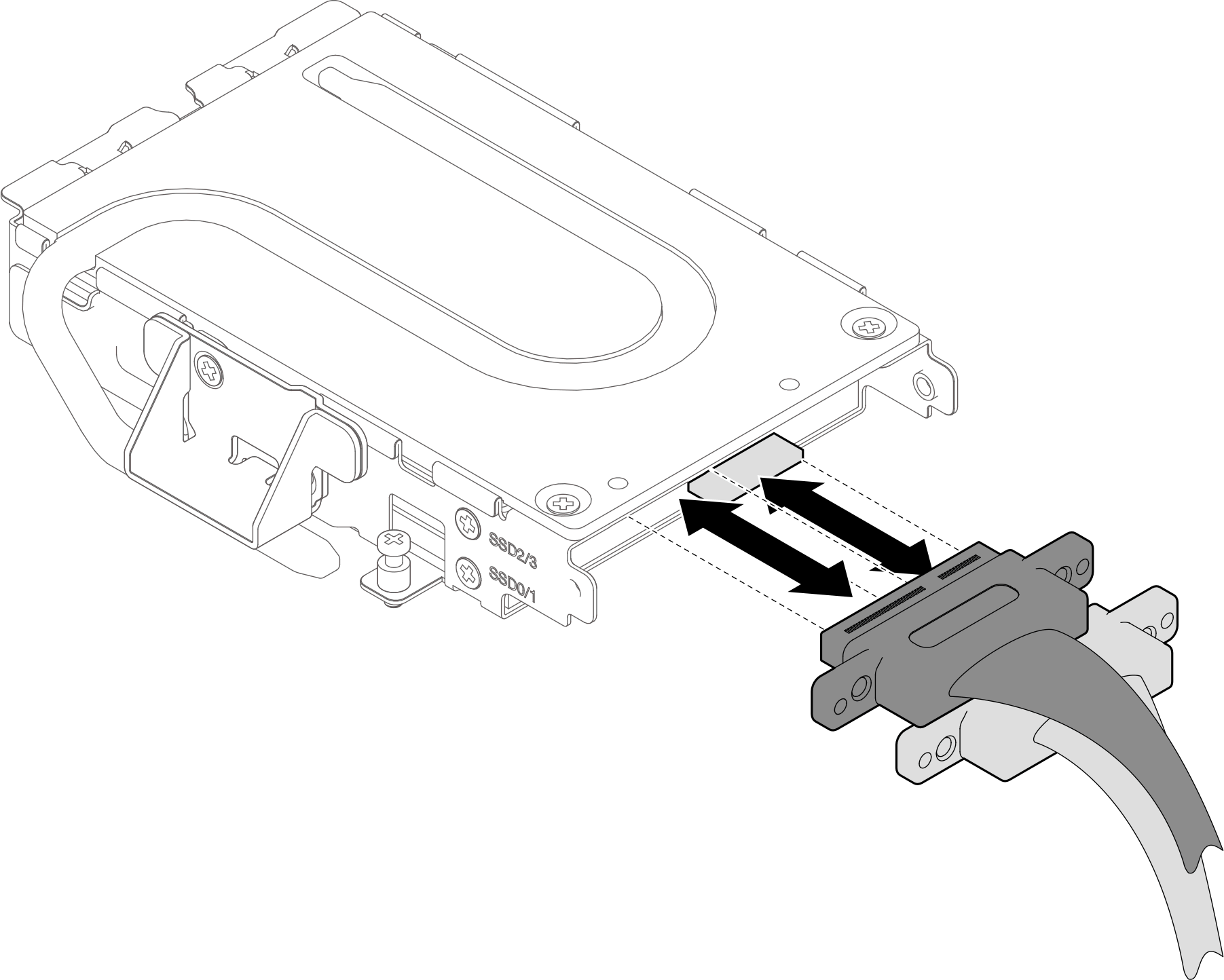

   Figura 12. Conexión de los cables a las unidades


9. Instale el soporte del cable en el compartimiento de la unidad.
   1. Conecte el soporte del cable en el compartimiento de la unidad. La orientación del soporte del cable es distinta para la unidad de enfriamiento de la parte superior y la de la parte inferior. Asegúrese de seguir la guía de orientación del conector del soporte del cable que se especifica en las siguientes ilustraciones.
      Atención

      • Para la unidad de enfriamiento de la parte superior, oriente el soporte del cable tal como 1 se muestra en la siguiente ilustración.

      • Para la unidad de enfriamiento de la parte inferior, oriente el soporte del cable tal como 2 se muestra en la siguiente ilustración.

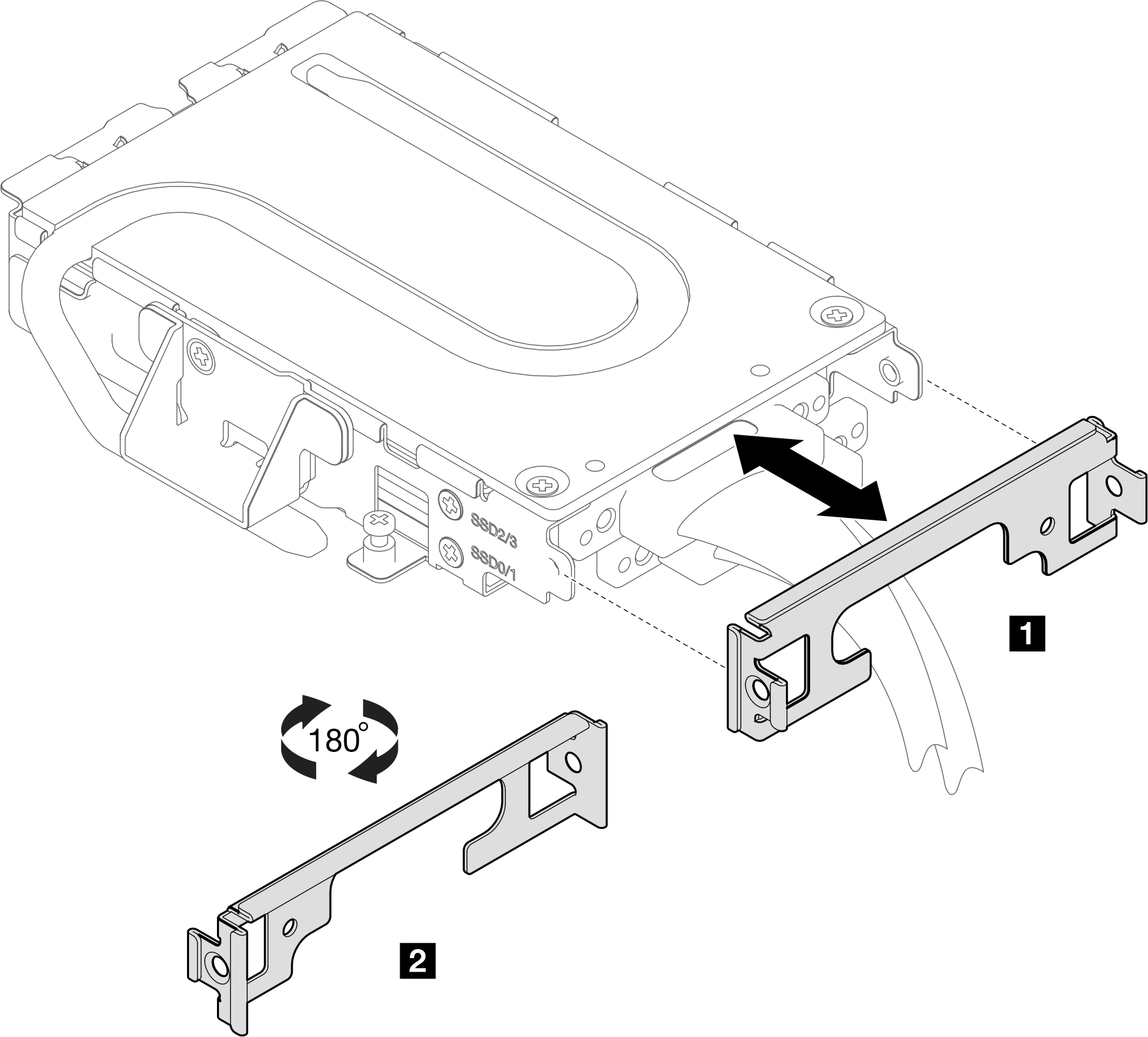

      Figura 13. Instalación del soporte del cable en el compartimiento de la unidad


   2. Apriete dos tornillos PH1 para fijar el soporte del cable al compartimiento de la unidad.

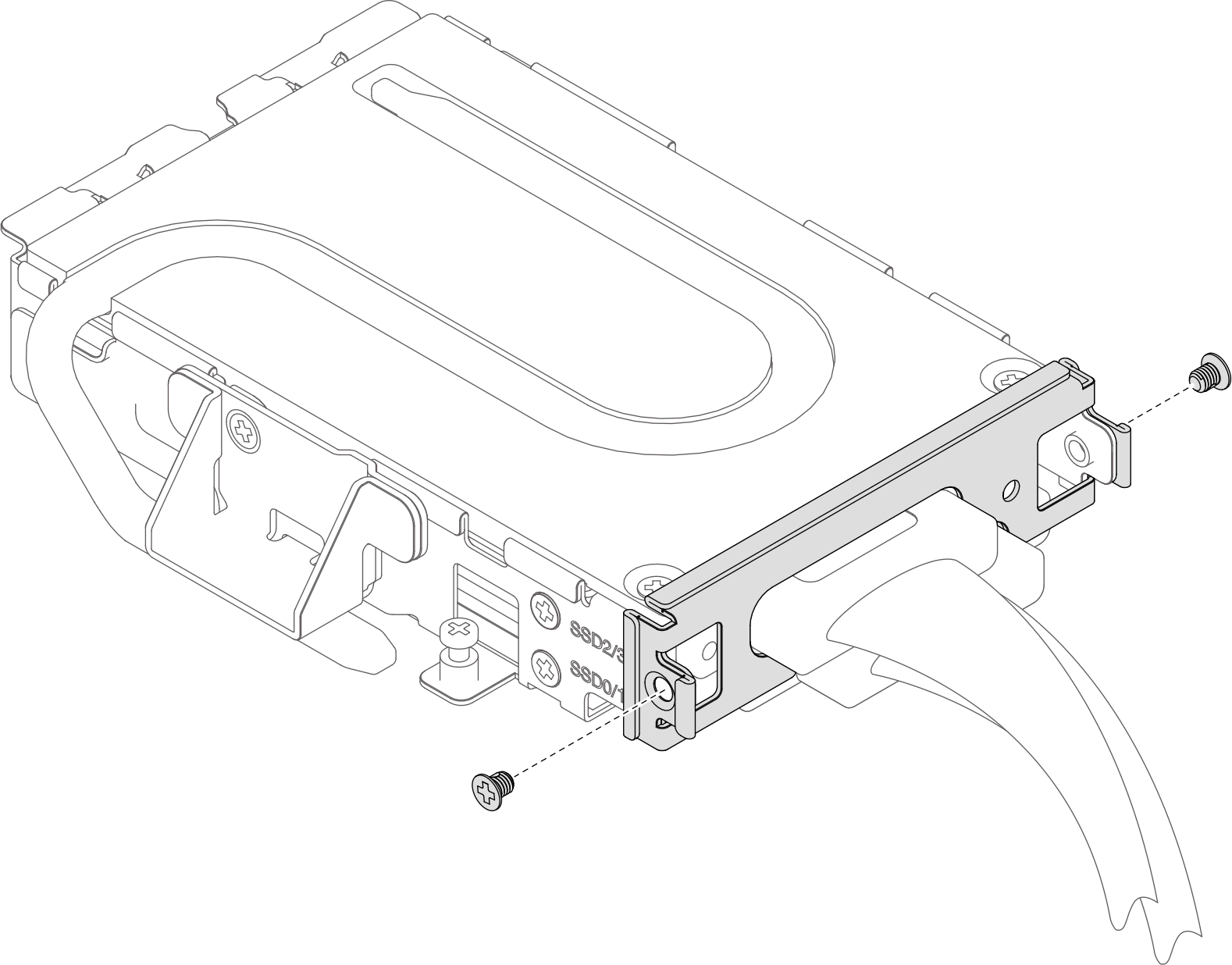

      Figura 14. Instalación del soporte del cable en el compartimiento de la unidad
