Instalación de una bandeja en el alojamiento

Utilice esta información para instalar una bandeja DWC en el alojamiento.

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de instalación es el mismo.

Atención

Por razones de seguridad, a la hora de quitar una bandeja o una PCS, se recomienda encarecidamente utilizar el Genie® Lift™ GL™-8 debido al peso del servidor. Lenovo ofrece el elevador con estructuras complementarias Genie Lift GL-8 Option Kit y GL-8 Kit for N1380 and SC Systems. Si no hay ninguna herramienta de elevación disponible en el sitio, los clientes deberán mover el equipo a un área accesible y con energía antes de que llegue el técnico capacitado y se encargue de la reinstalación. Lenovo recomienda configurar una solución completa para los sistemas N1380 y SC con la herramienta de elevación y sus características adicionales a través de elementos que no son de bastidor.

Importante

Herramientas obligatorias para la extracción e instalación de la bandeja.

• Conjunto de la herramienta de elevación

  • Genie GL-8 herramienta de elevación instalada con la estructura de la herramienta de elevación. El freno de liberación del pie también debe estar adjunto a la herramienta de elevación.

  • Para obtener instrucciones de montaje, consulte Montaje del conjunto de la herramienta de elevación

• Conjunto del carro de la estructura rotativa

  • Estructura rotativa instalada en el carro personalizado.

  • Para obtener instrucciones de montaje, consulte Montaje del conjunto del carro de la estructura rotativa

• Para obtener información obligatoria sobre el pedido de herramientas, consulte Opciones del servidor ThinkSystem.

Atención

NO ponga las manos sobre las barras de soporte para evitar lesiones.

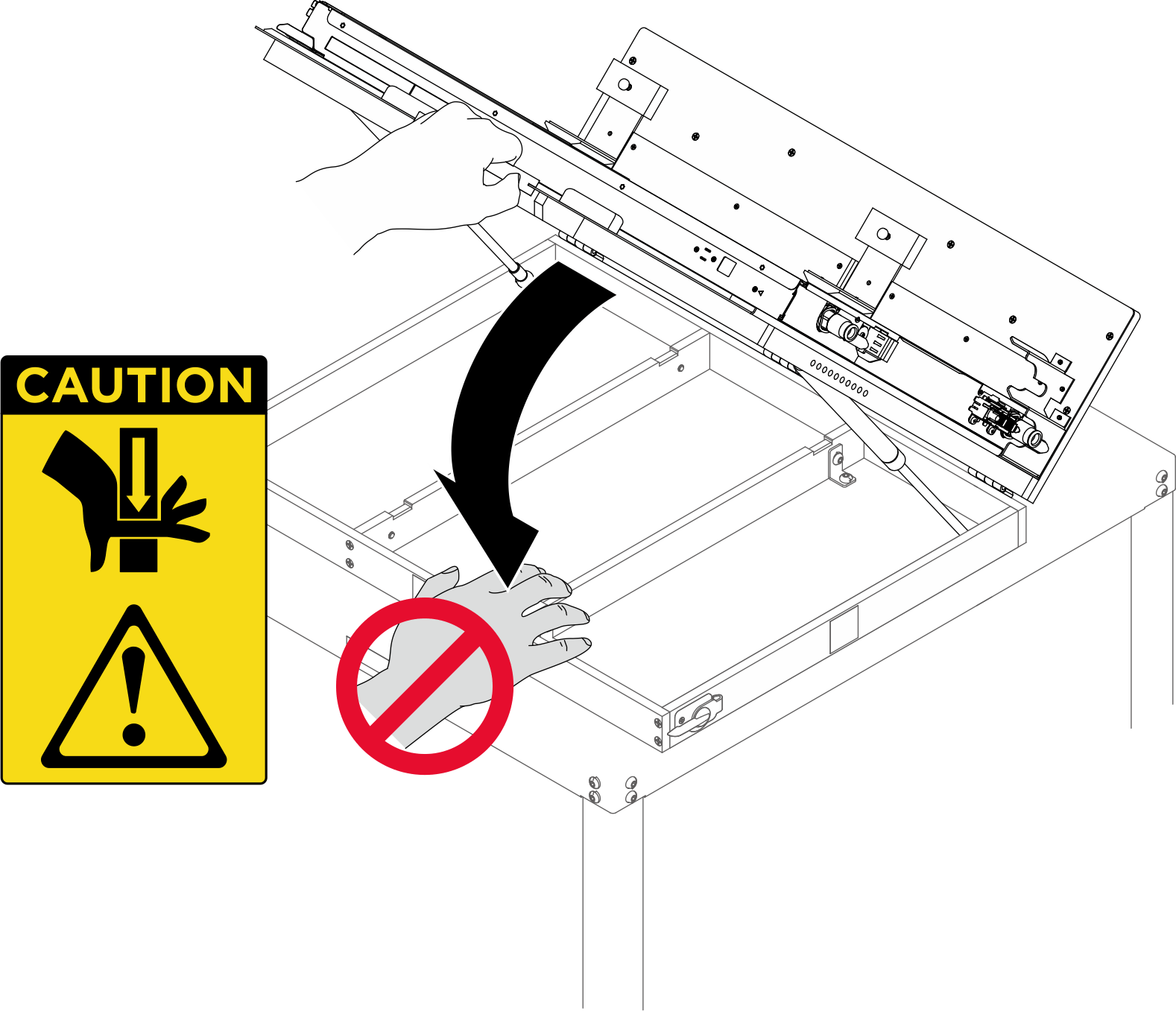

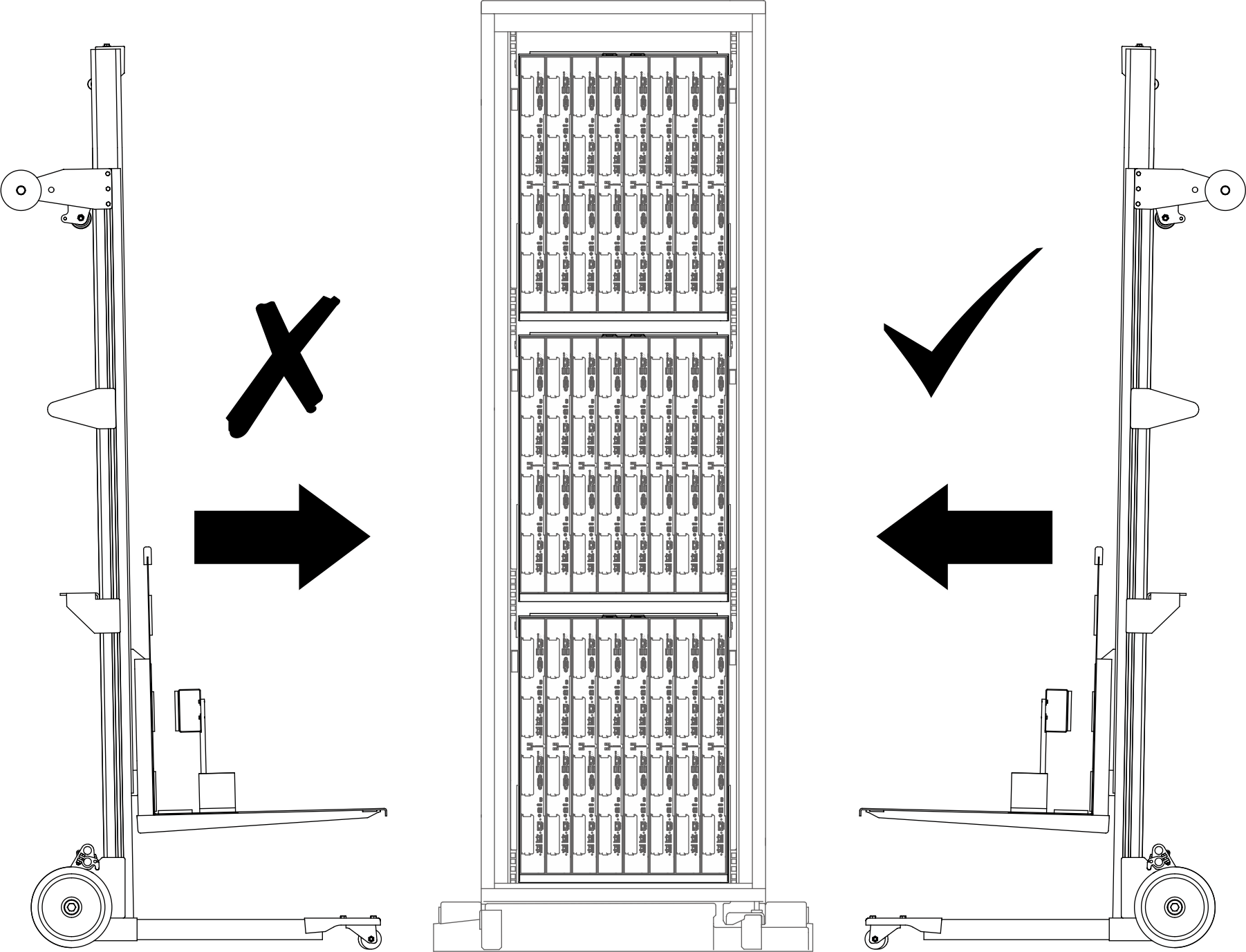

Figura 1. Evite colocar las manos sobre las barras de soporte

Procedimiento

1. Seleccione la bahía de la bandeja para instalar la bandeja.
   Atención

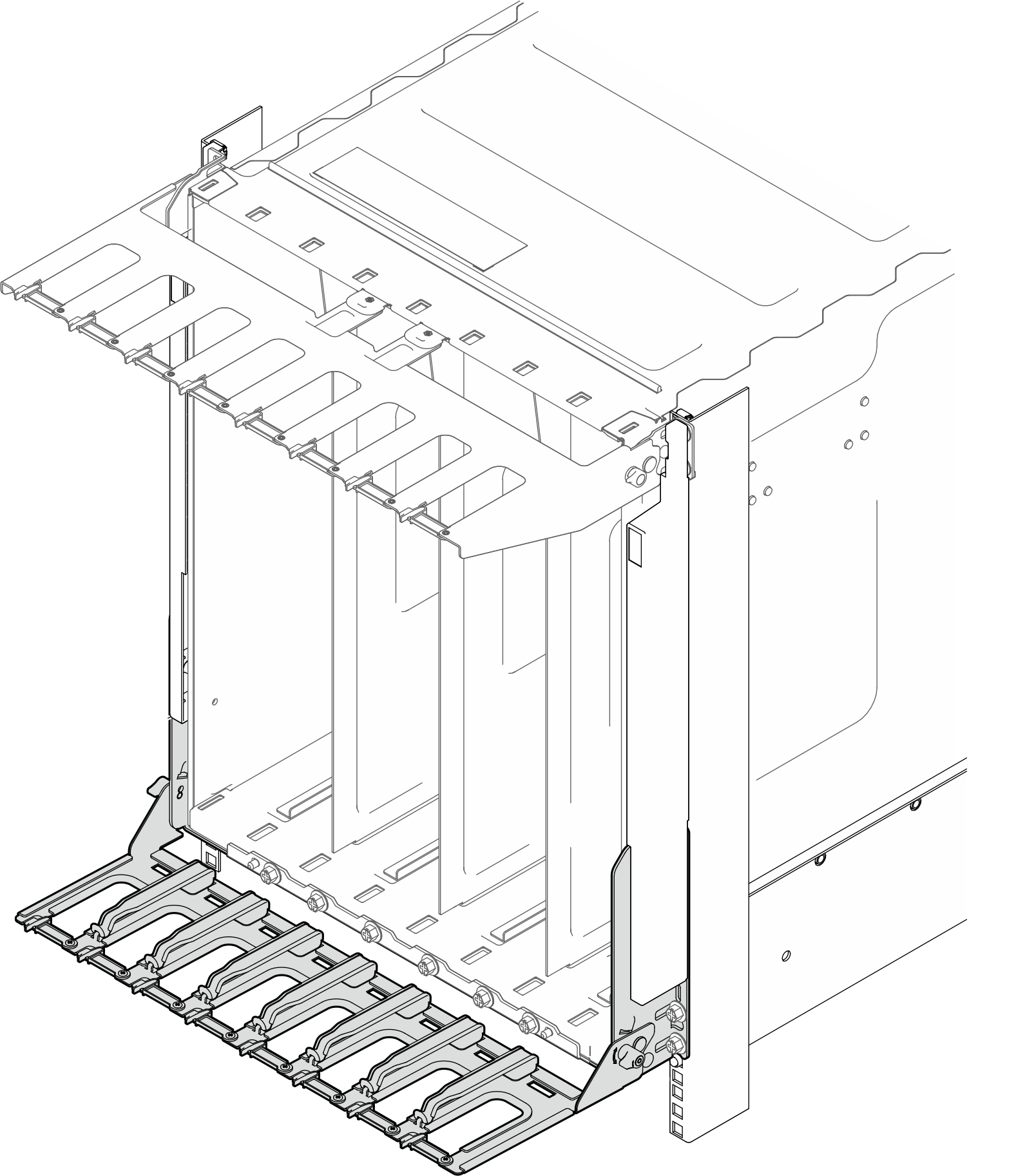

   • Para mantener la refrigeración adecuada del sistema, no opere el alojamiento sin una bandeja DWC o un relleno de bahía de bandeja en cada bahía de bandeja. Consulte la imagen a continuación para referencia.

   • Comience con la bahía 1 de la bandeja cuando instale bandejas en el alojamiento N1380.

   • Si vuelve a instalar una bandeja DWC que extrajo, debe hacerlo en la misma bahía de bandeja de la que se extrajo. Algunas de las opciones de actualización e información de configuración de la bandeja DWC se establecen según el número de bahía de bandeja. Volver a instalar una bandeja DWC en una bahía de bandeja distinta puede tener consecuencias no deseadas. Si vuelve a instalar una bandeja DWC en una bahía de bandeja distinta, es posible que deba volver a configurar los nodos DWC en la bandeja.
2. Presione el pedal para encender y bloquear los frenos de las ruedas en el carro de la estructura rotativa.

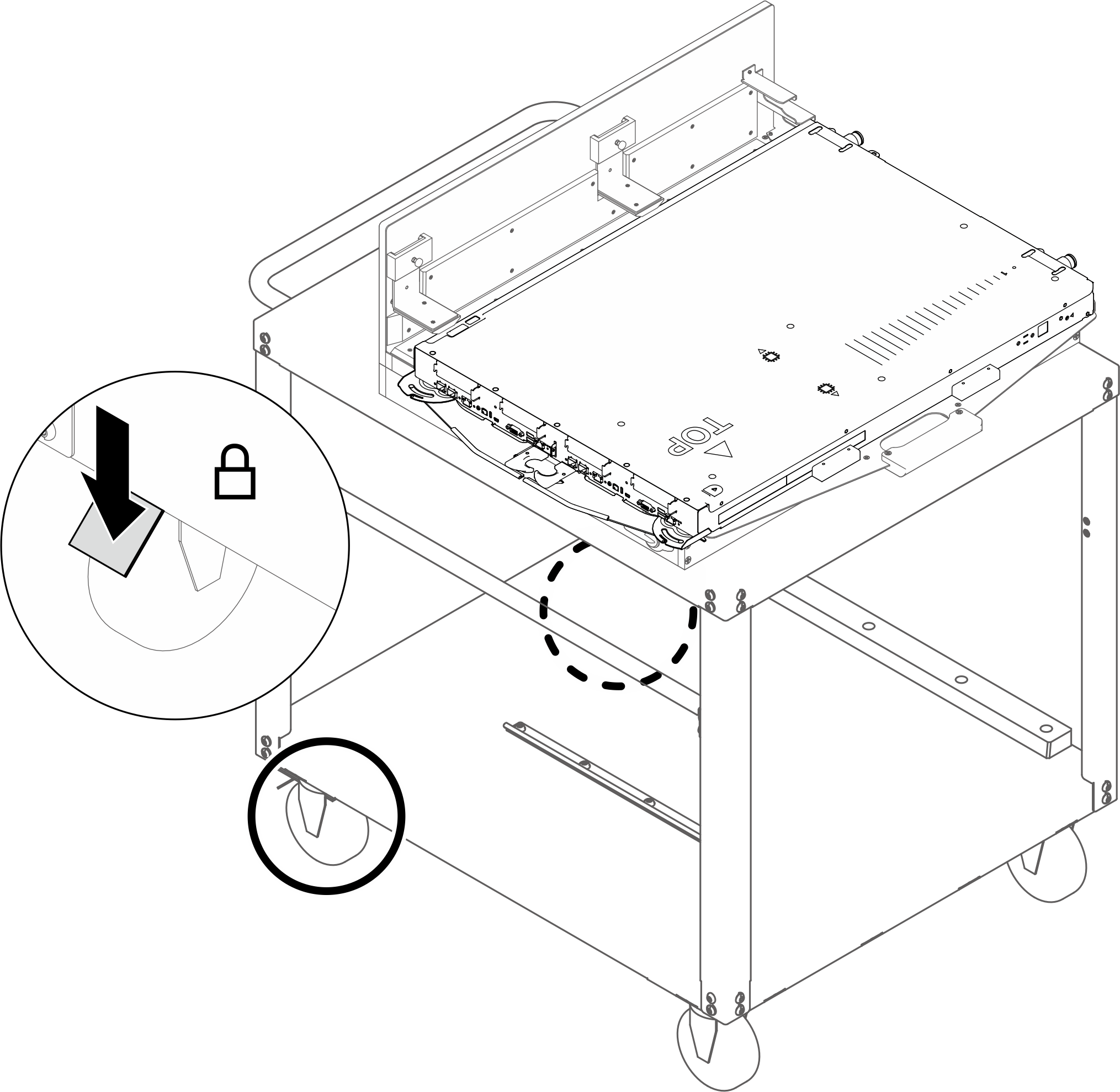

   Figura 2. Bloqueo de los frenos de las ruedas del carro


3. Empuje la bandeja hacia las escuadras de ángulo.

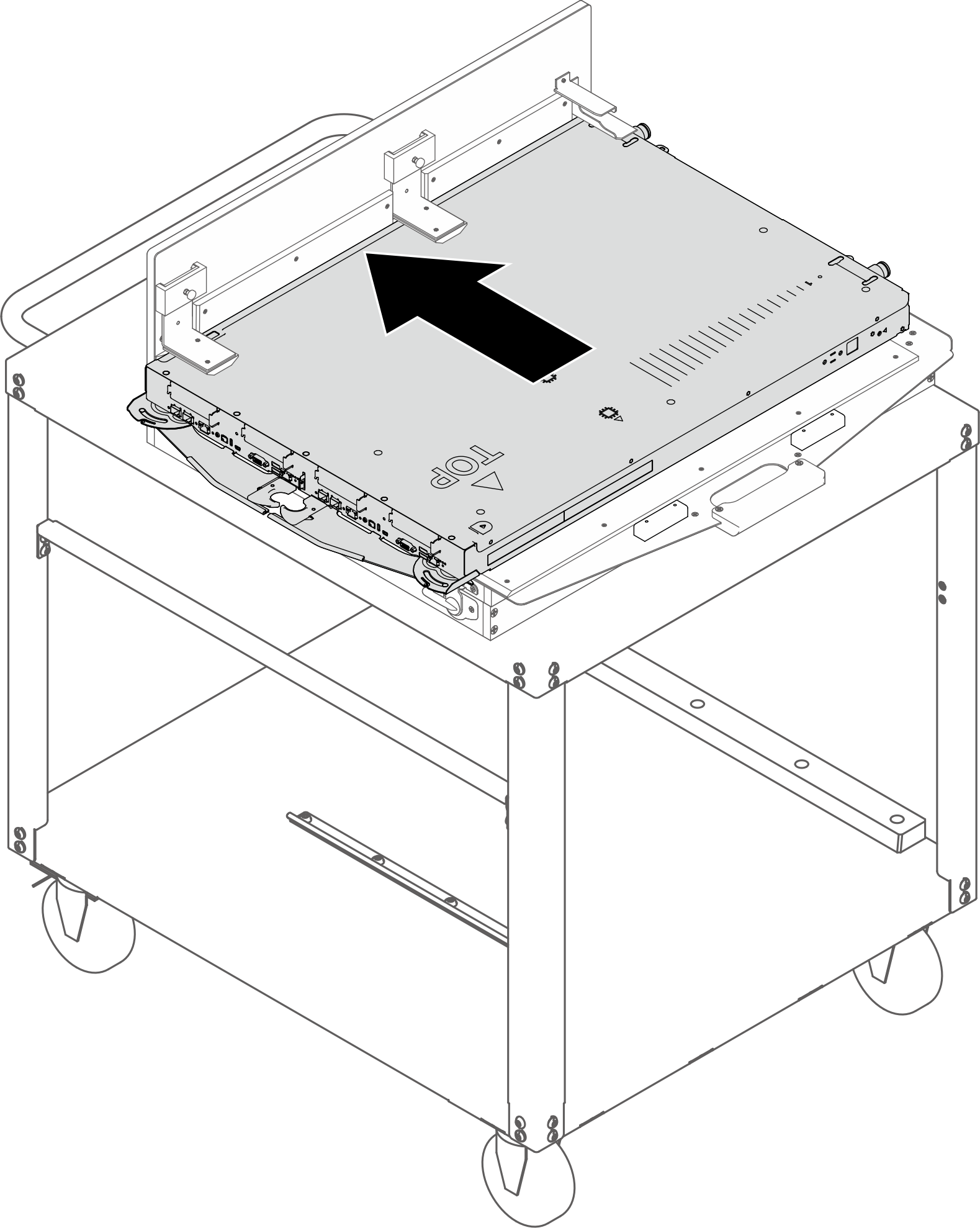

   Figura 3. Empujar la bandeja hacia las escuadras de ángulo


4. Abra la estructura rotativa.
   1. Sujete el asa y manténgala presionada con fuerza adicional.

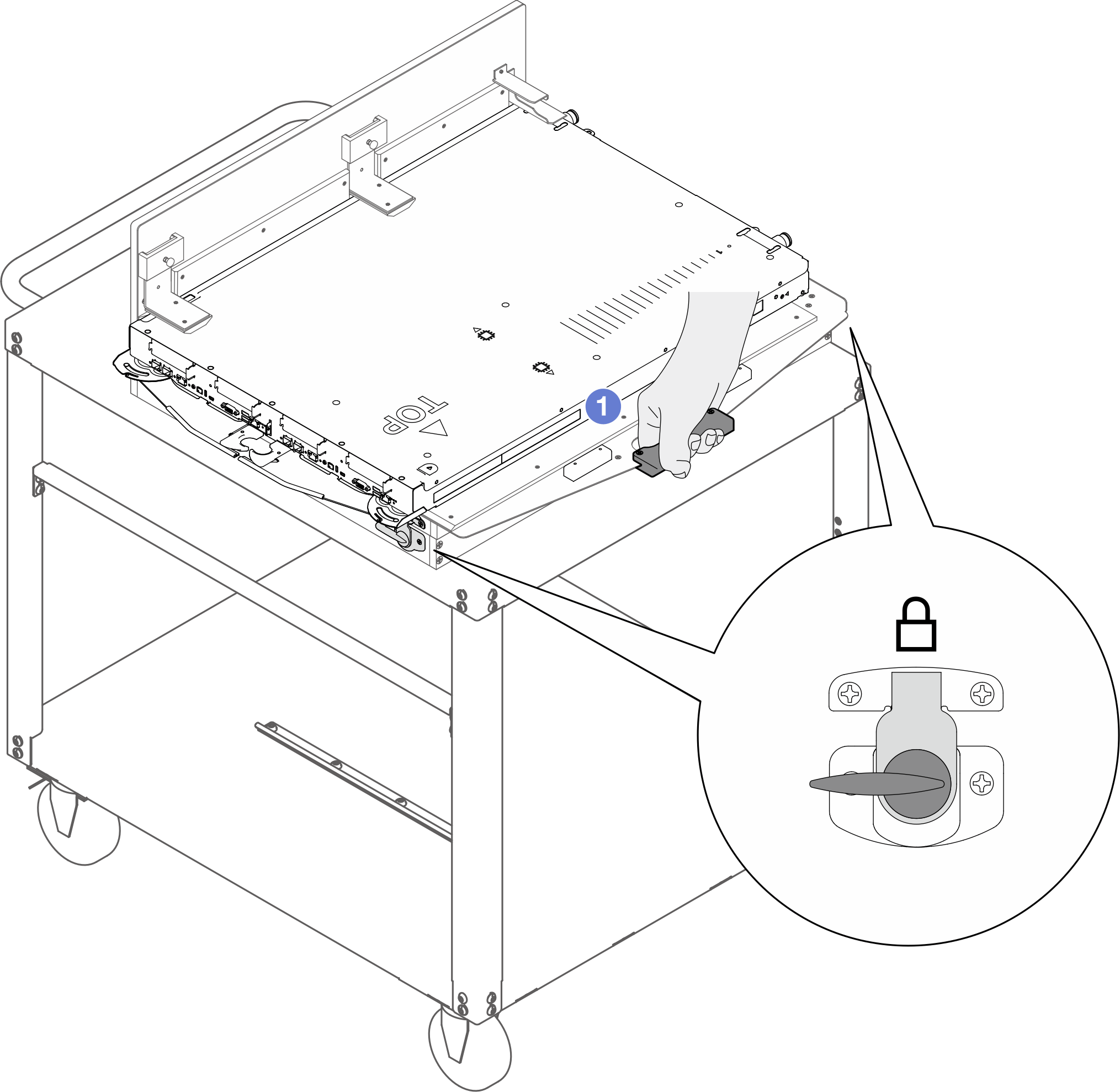

      Figura 4. Mantener presionado el asa de la estructura


   2. Mantenga presionado el asa. Mientras tanto, gire el pestillo hacia la izquierda hasta que esté desbloqueado. Asegúrese de desbloquear los pestillos en los lados derecho e izquierdo de la estructura.

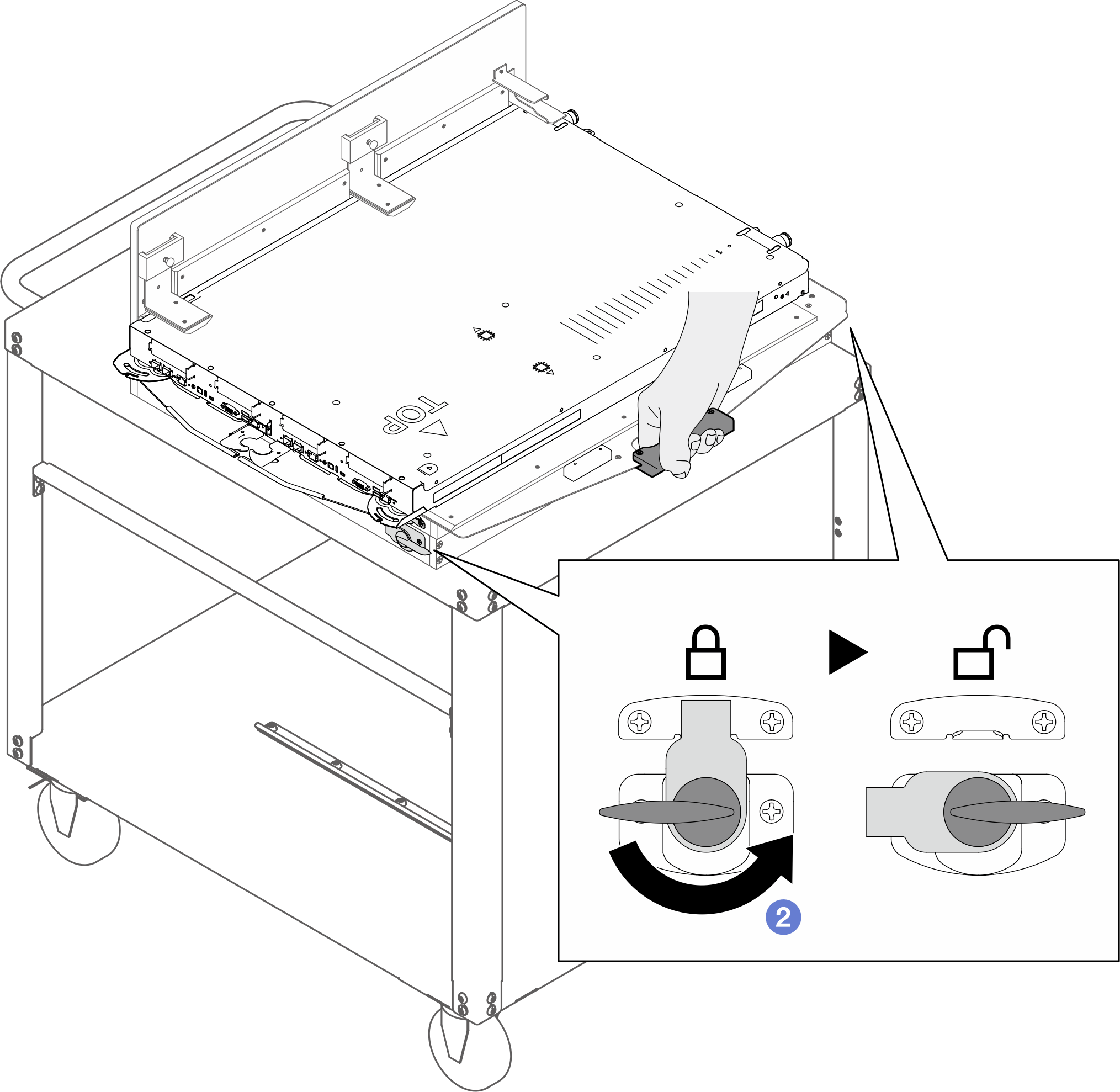

      Figura 5. Bloquear los pestillos de la estructura rotativa


   3. Sostenga el asa; luego, gírelo lentamente hacia arriba hasta que quede vertical.
      Atención

      Asegúrese de sostener la manija mientras abre la estructura rotativa.

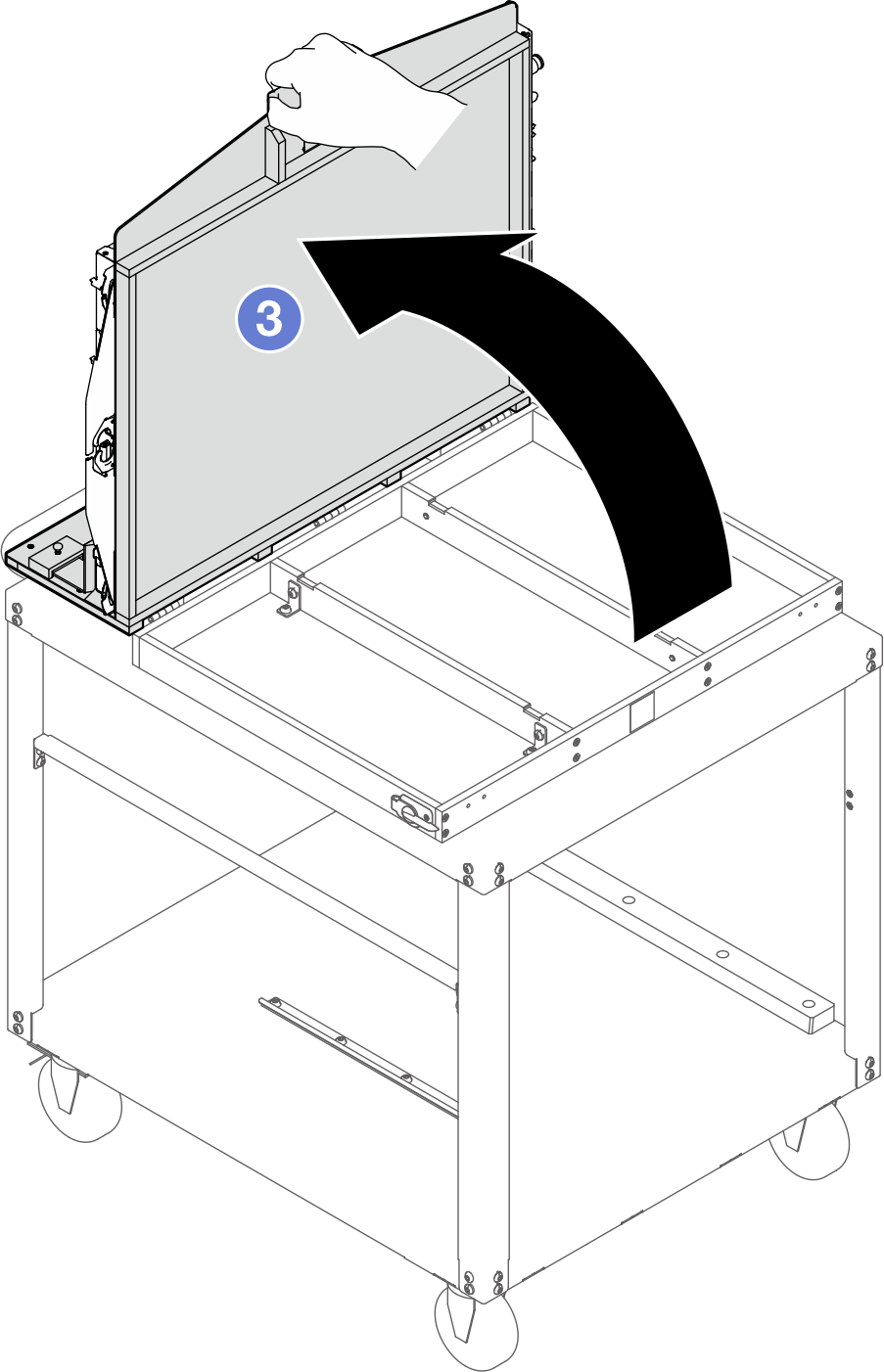

      Figura 6. Abrir la estructura rotativa


5. Ajuste la guía de valla de la estructura a la posición SW (ancho único). Si la guía de valla no está en la posición SW, levante la guía de valla y vuelva a instalarla en las ranuras de SW.

   Descripción de la etiqueta de la valla	Descripción completa
   SW	Ancho único
   PCS	Estación de conversión de energía
   DW	Ancho doble

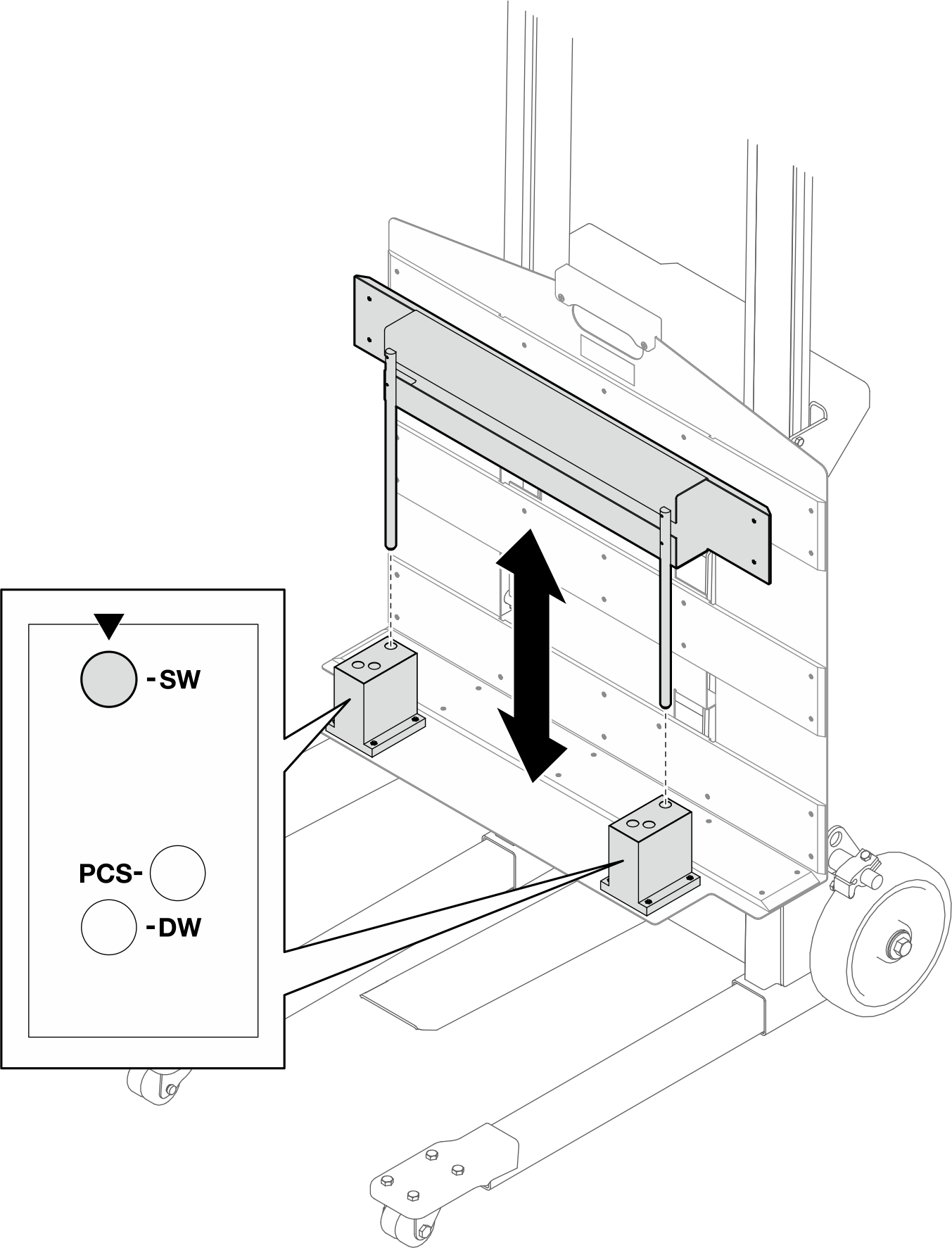

   Figura 7. Tope de guía de la estructura fijada en la posición SW


6. Mueva el conjunto de la herramienta de elevación junto al conjunto del carro de la estructura giratoria como se muestra en la siguiente ilustración. Ajuste la herramienta de elevación de modo que la parte inferior de la estructura de la herramienta de elevación se alinee con la parte inferior de la estructura rotativa y los lados de ambas estructuras estén paralelos.
   Nota

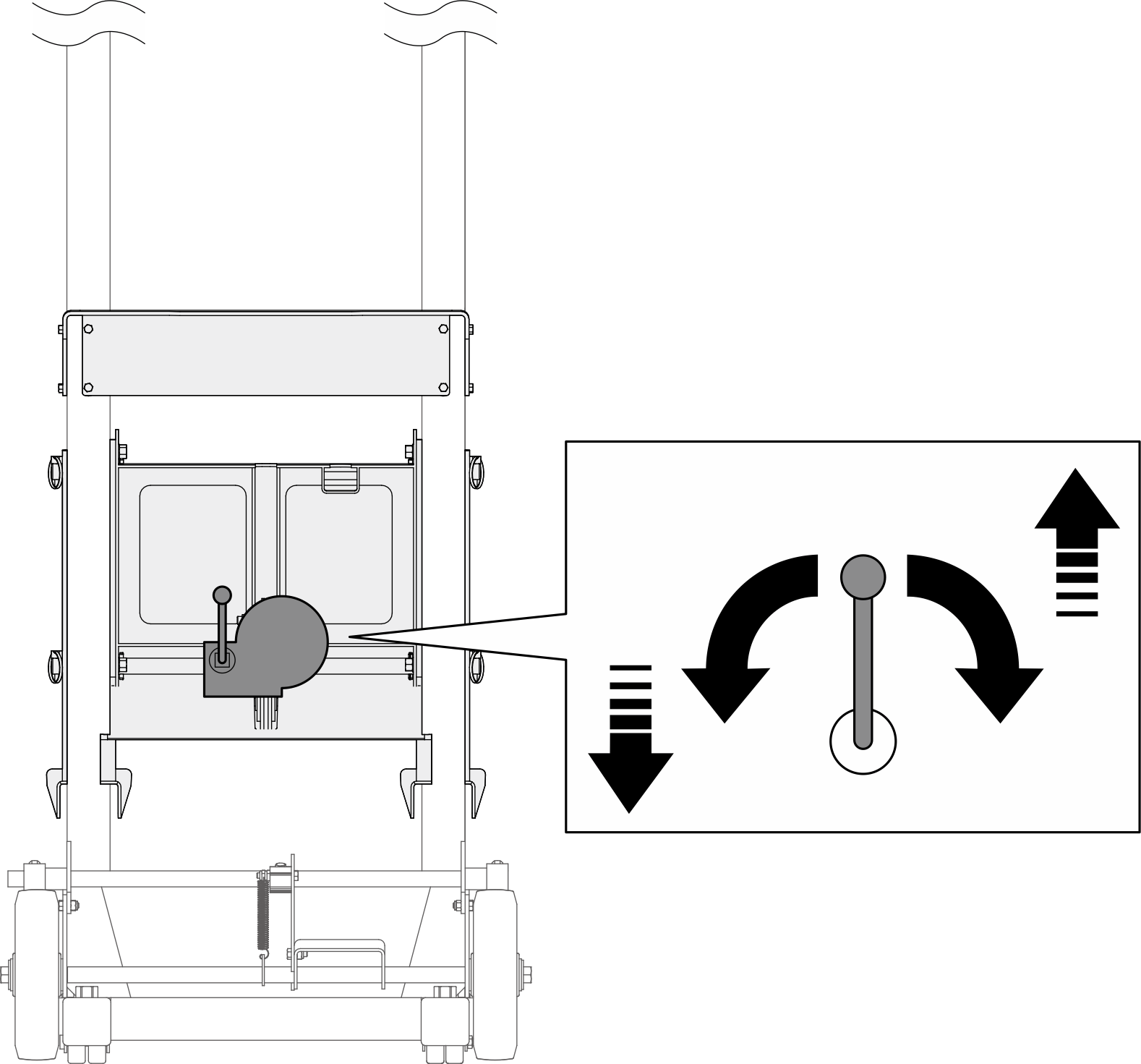

   Gire el asa de la herramienta de elevación en el sentido de las agujas del reloj para levantar la estructura; en sentido contrario a las agujas del reloj para bajar la estructura.





   Figura 8. Alineación de la parte inferior y los lados la estructura de la herramienta de elevación y de la estructura rotativa


7. Presione el pedal hacia abajo para bloquear el freno de la rueda de la herramienta de elevación.
   Figura 9. Bloqueo del freno de la rueda de la herramienta de elevación


8. Transfiera la bandeja a la estructura de la herramienta de elevación.
   1. Deslice la bandeja hacia la estructura de la herramienta de elevación hasta que quede parcialmente asentada en la estructura de la herramienta de elevación.
   2. Deslice la bandeja completamente en la estructura de la herramienta de elevación hasta que la bandeja esté completamente asentada en la estructura de la herramienta de elevación.

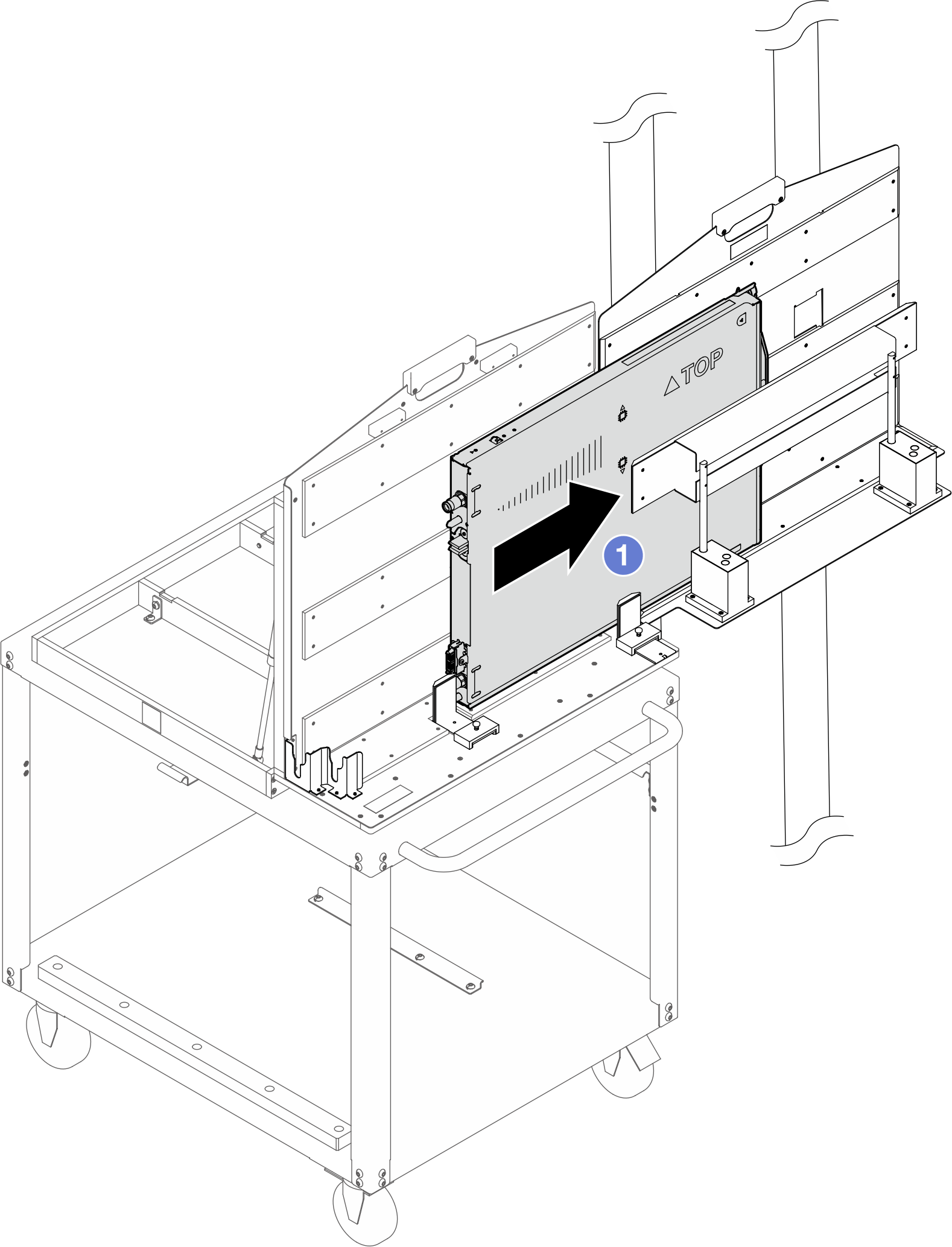

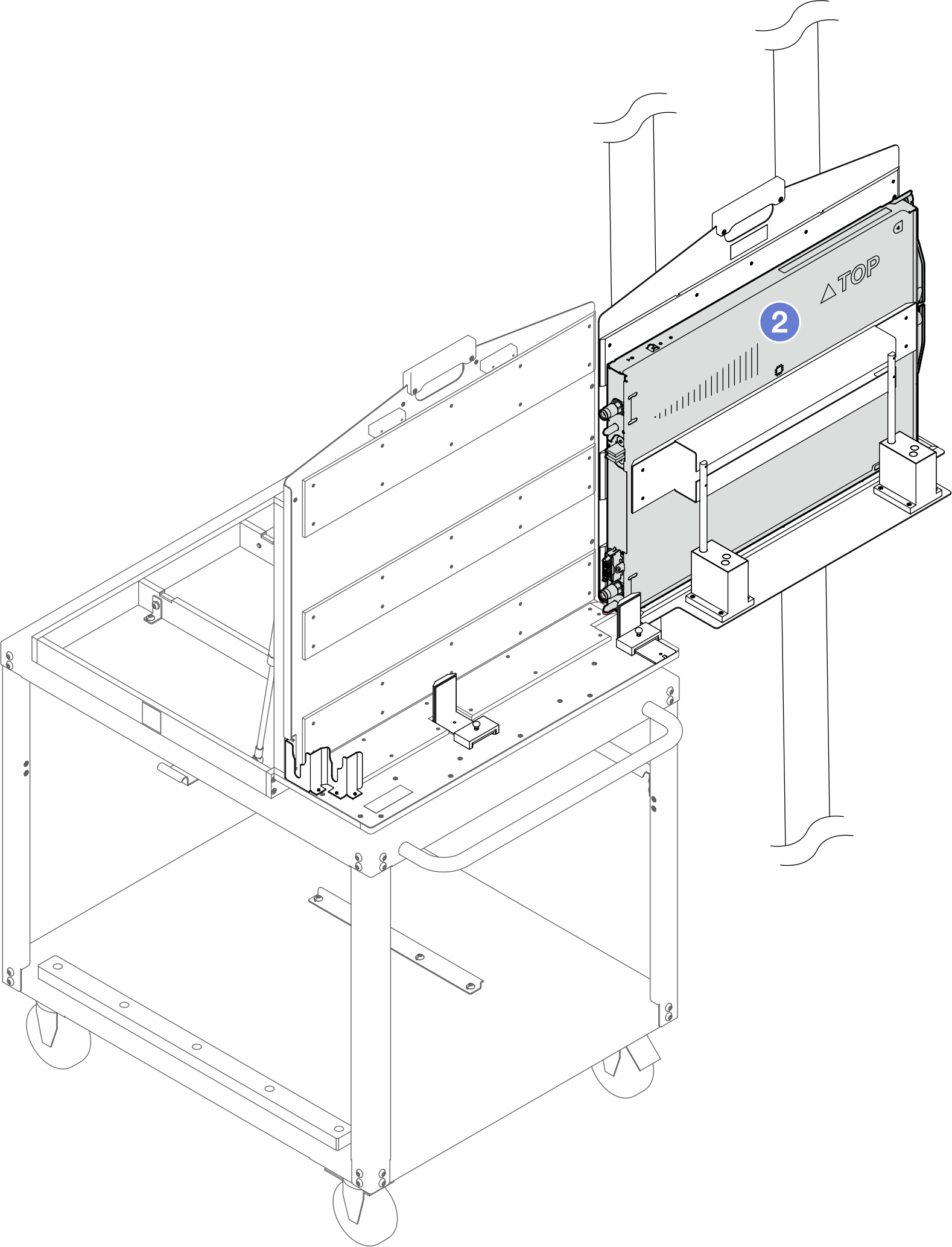

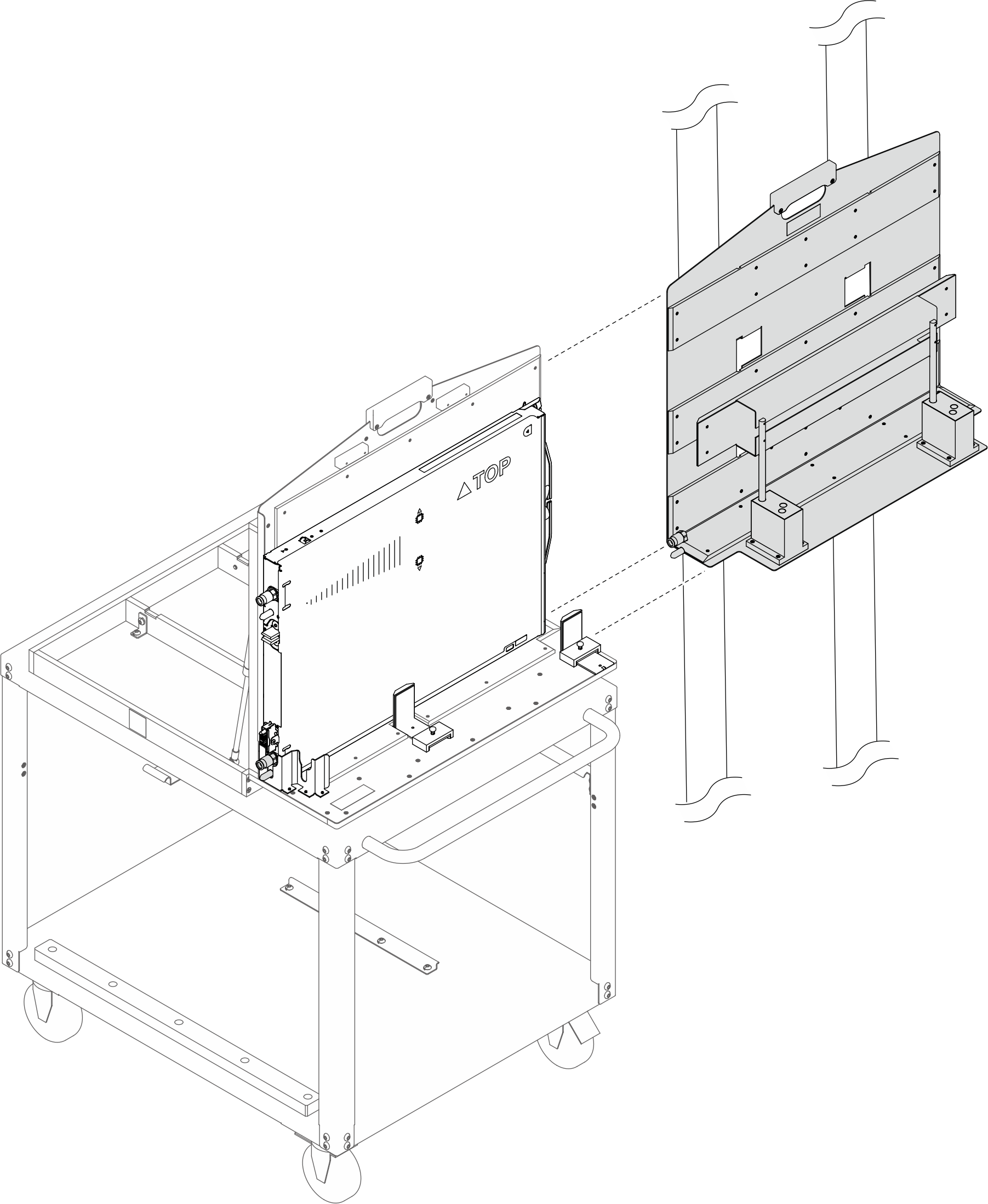

   Figura 10. Transferencia de la bandeja a la estructura de la herramienta de elevación




9. Mueva el conjunto de la herramienta de elevación a la parte frontal del bastidor. Asegúrese de que la parte frontal del dispositivo esté orientada hacia la parte posterior de la bandeja.
   Figura 11. Colocación del conjunto de la herramienta de elevación en la parte delantera del bastidor


10. Ajuste la herramienta de elevación para que la bandeja se alinee con la bahía de bandeja en el alojamiento.
    Nota

    Gire el asa de la herramienta de elevación en el sentido de las agujas del reloj para levantar la estructura; en sentido contrario a las agujas del reloj para bajar la estructura.





    Figura 12. Alineación de la parte inferior de la estructura y de la bandeja

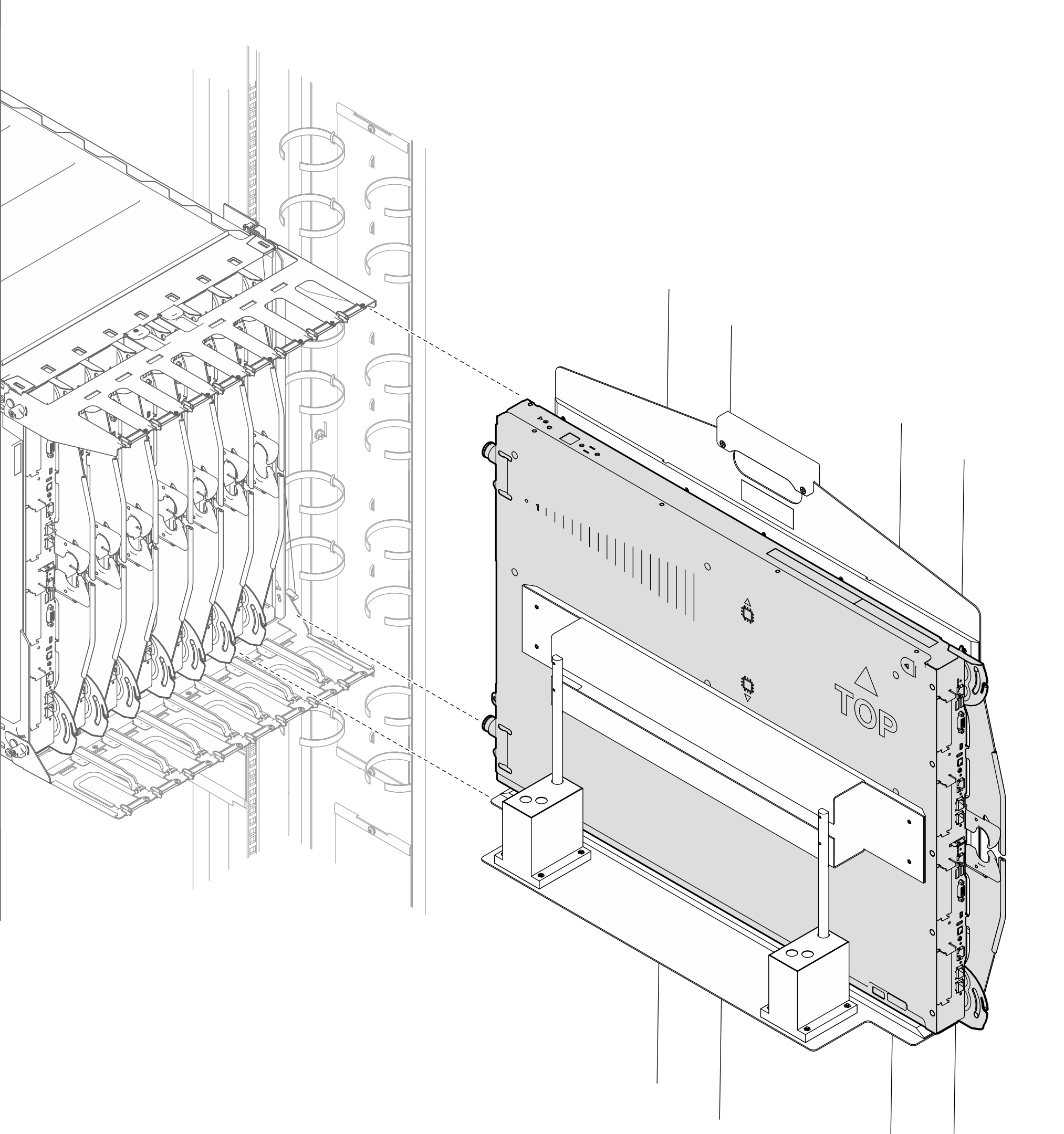

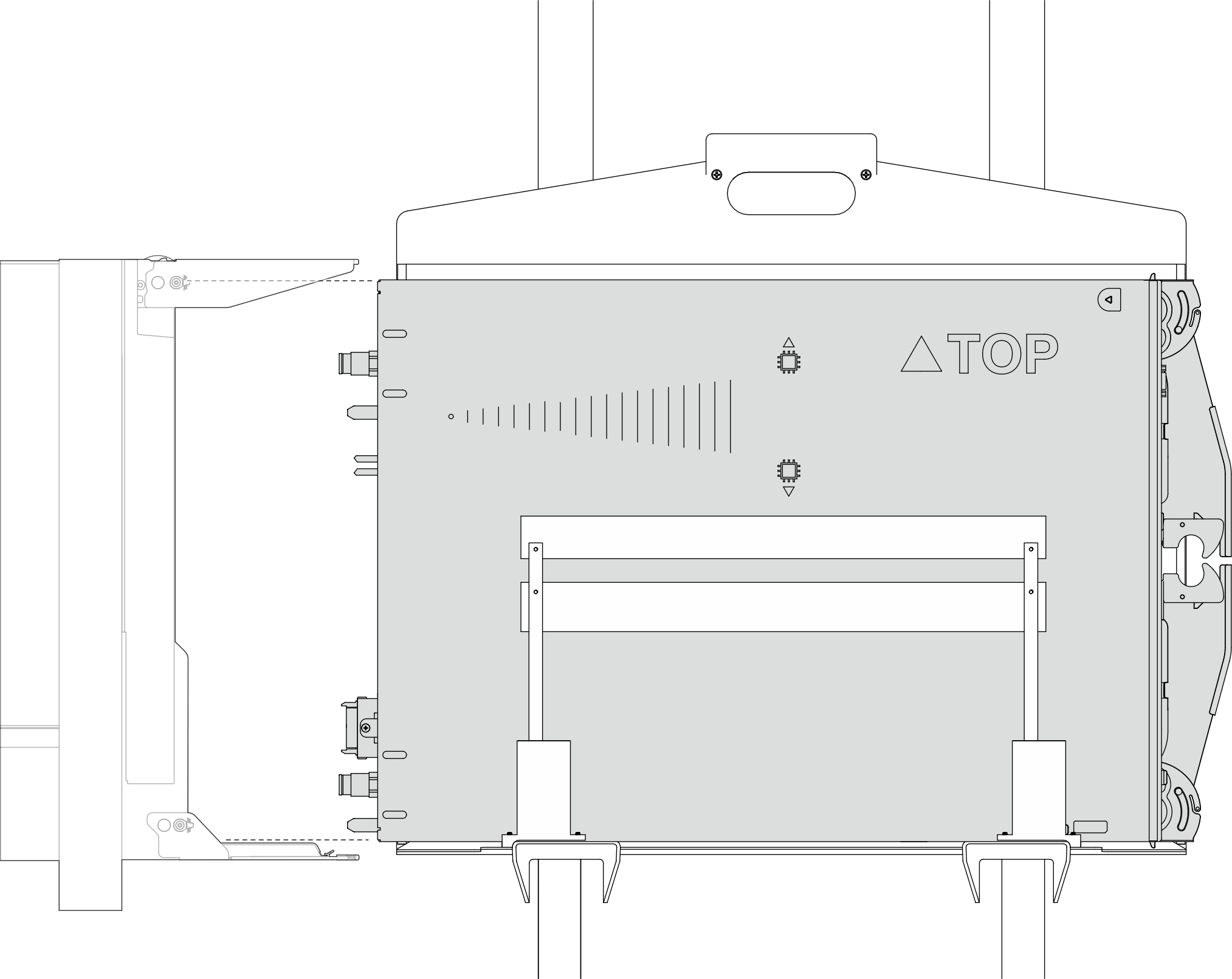

    Figura 13. Alineación de la parte frontal de la estructura con la parte posterior de la bandeja


11. Transfiera la bandeja a la bahía de bandeja del alojamiento.
    1. Sujete las partes superior e inferior de la bandeja.
    2. Deslice la bandeja en el compartimento de la bandeja hasta que solo se vea la impresión TOP.

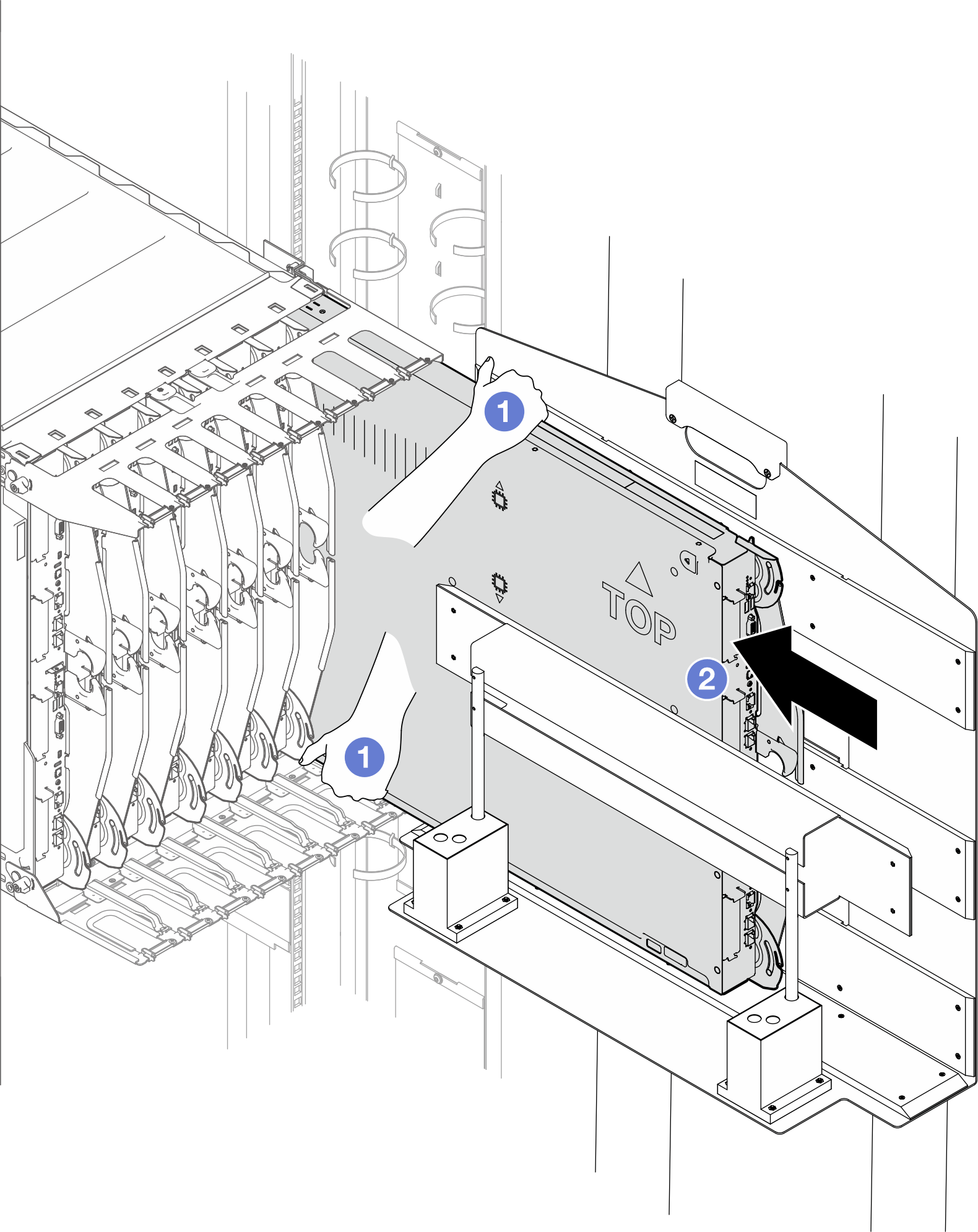

    Figura 14. Deslizamiento


12. Coloque la bandeja en el alojamiento.

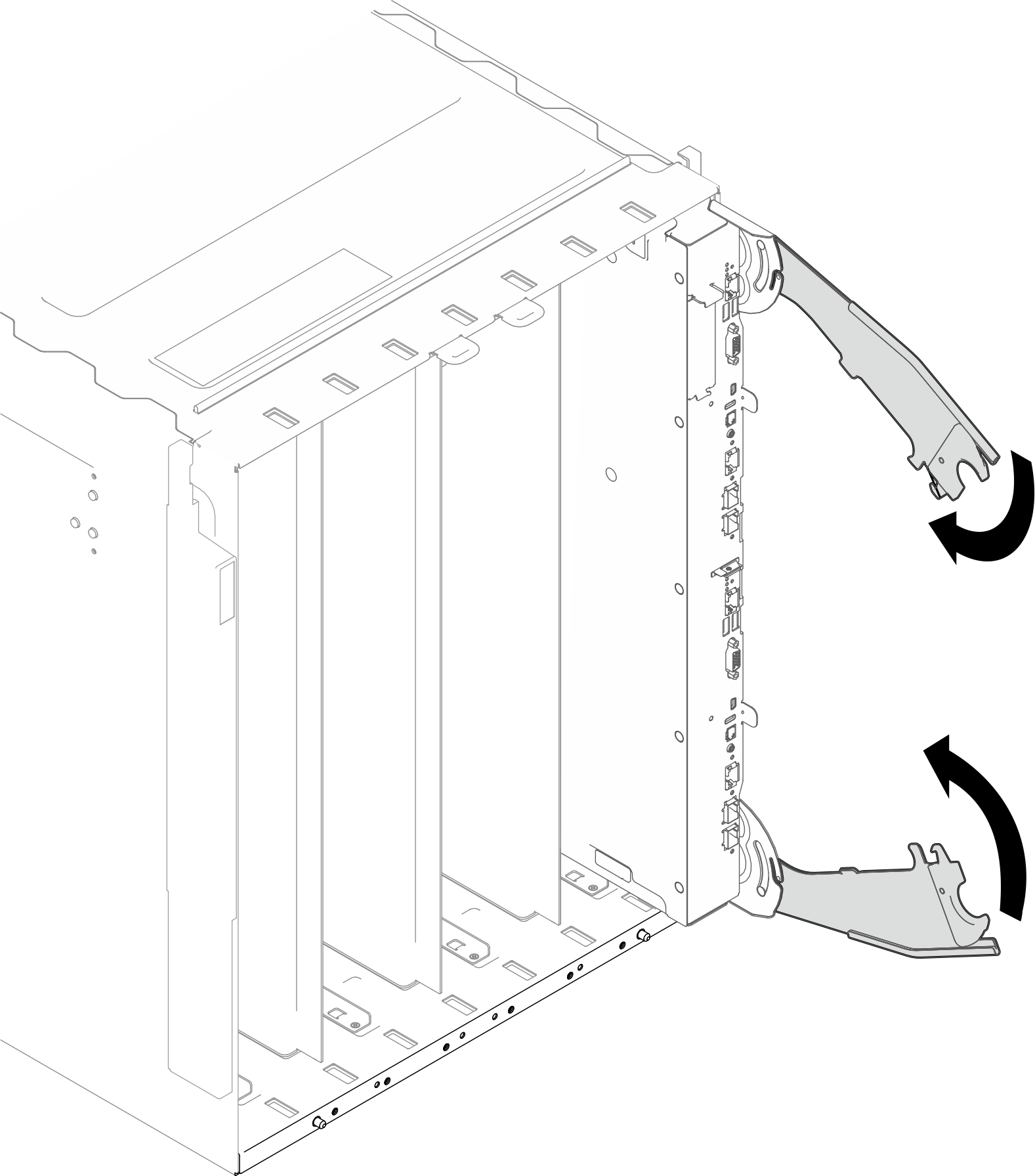

    1. Gire las asas de la bandeja hasta la posición abierta.
    2. Inserte la bandeja en la bahía de bandeja del alojamiento.

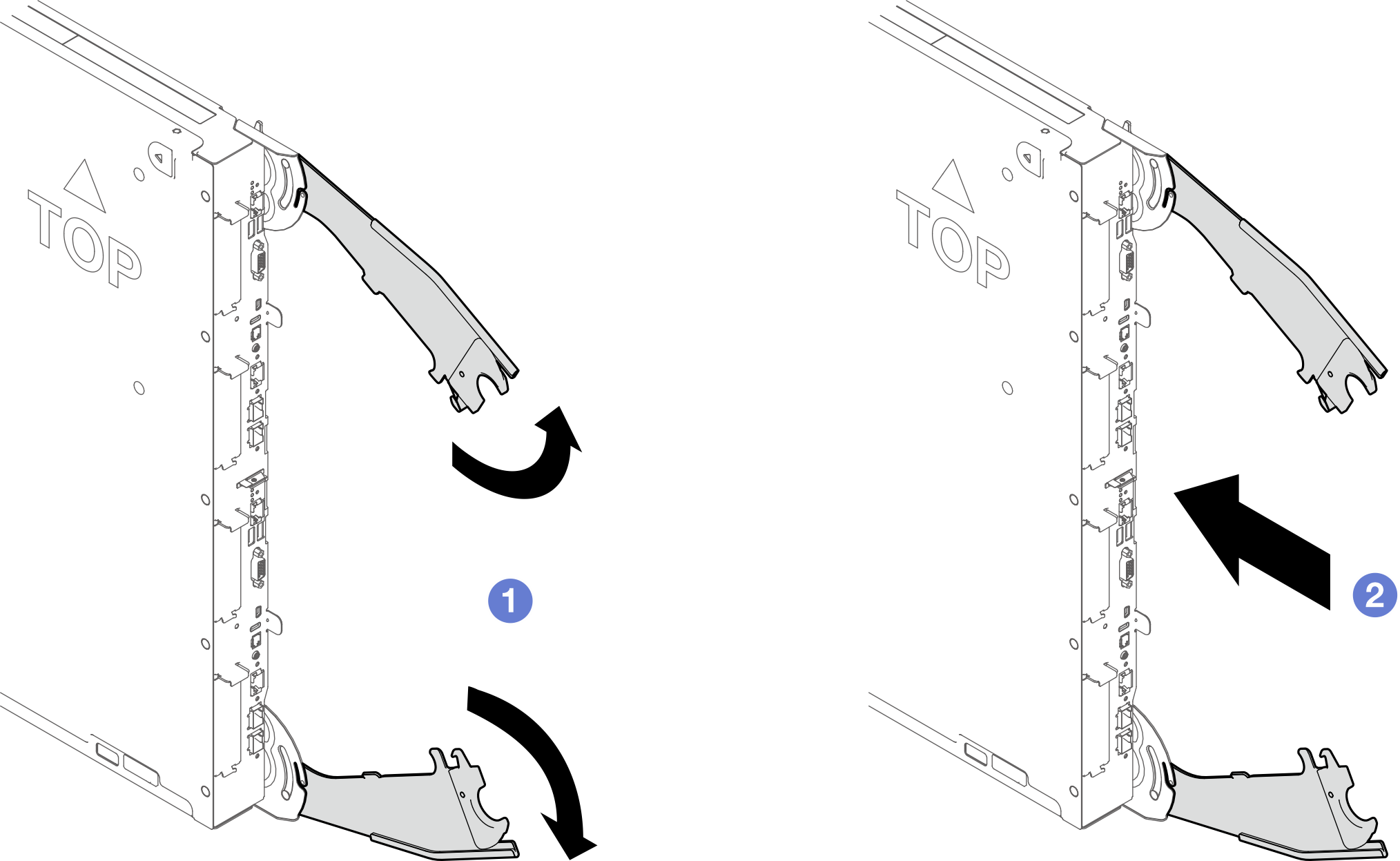

    Figura 15. Colocación de la bandeja en el alojamiento


13. Inserte la bandeja en la bahía de la bandeja mientras las asas de la bandeja están en la posición abierta.
    1. Gire las asas de la bandeja hasta la posición abierta.
    2. Inserte la bandeja en la bahía de bandeja del alojamiento.

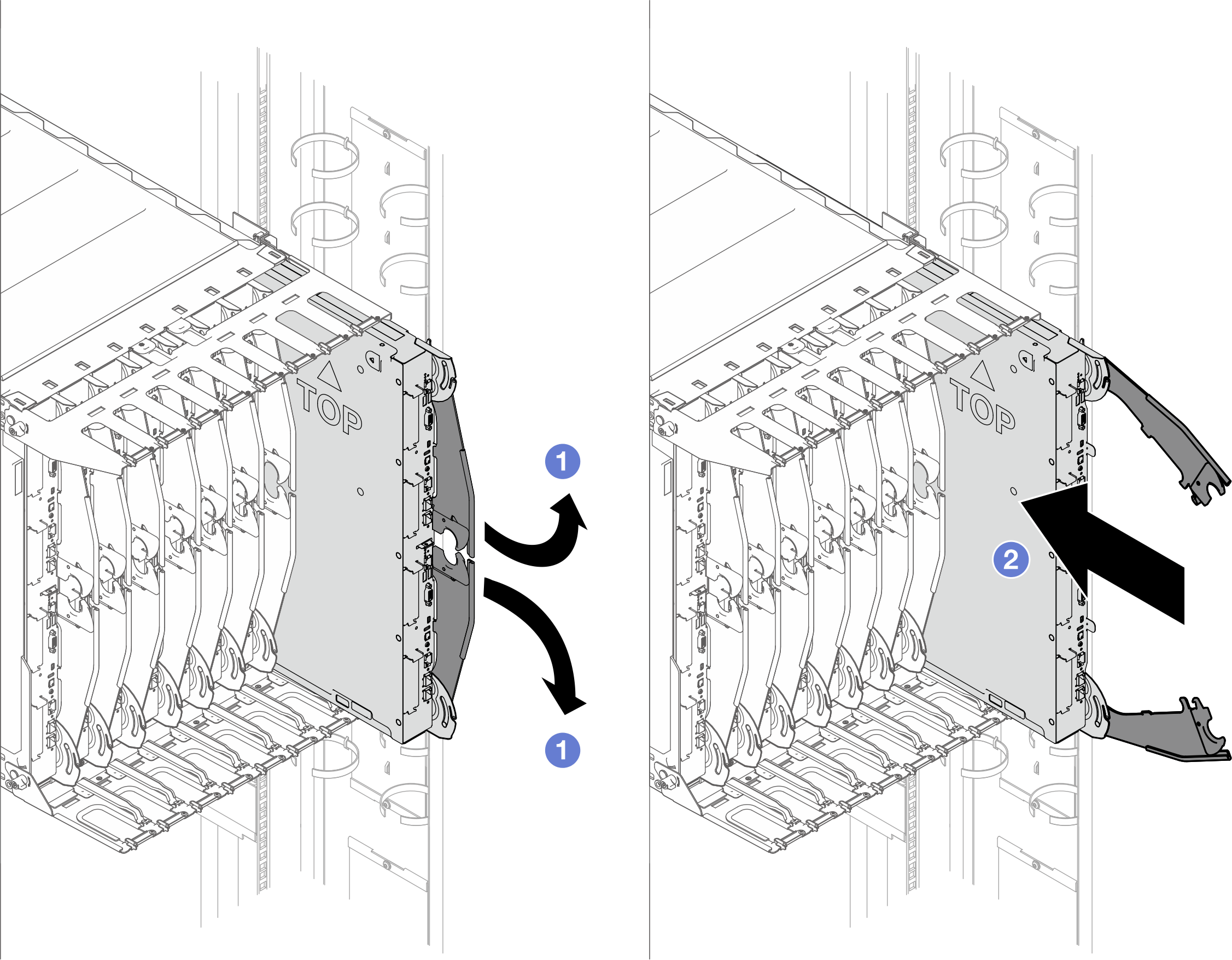

    Figura 16. Inserción de la bandeja con las asas abiertas


14. Empuje la bandeja hacia dentro del alojamiento hasta que la punta del asa de la bandeja toque el alojamiento. Asegúrese de que no haya ningún espacio entre el alojamiento y la punta del asa.

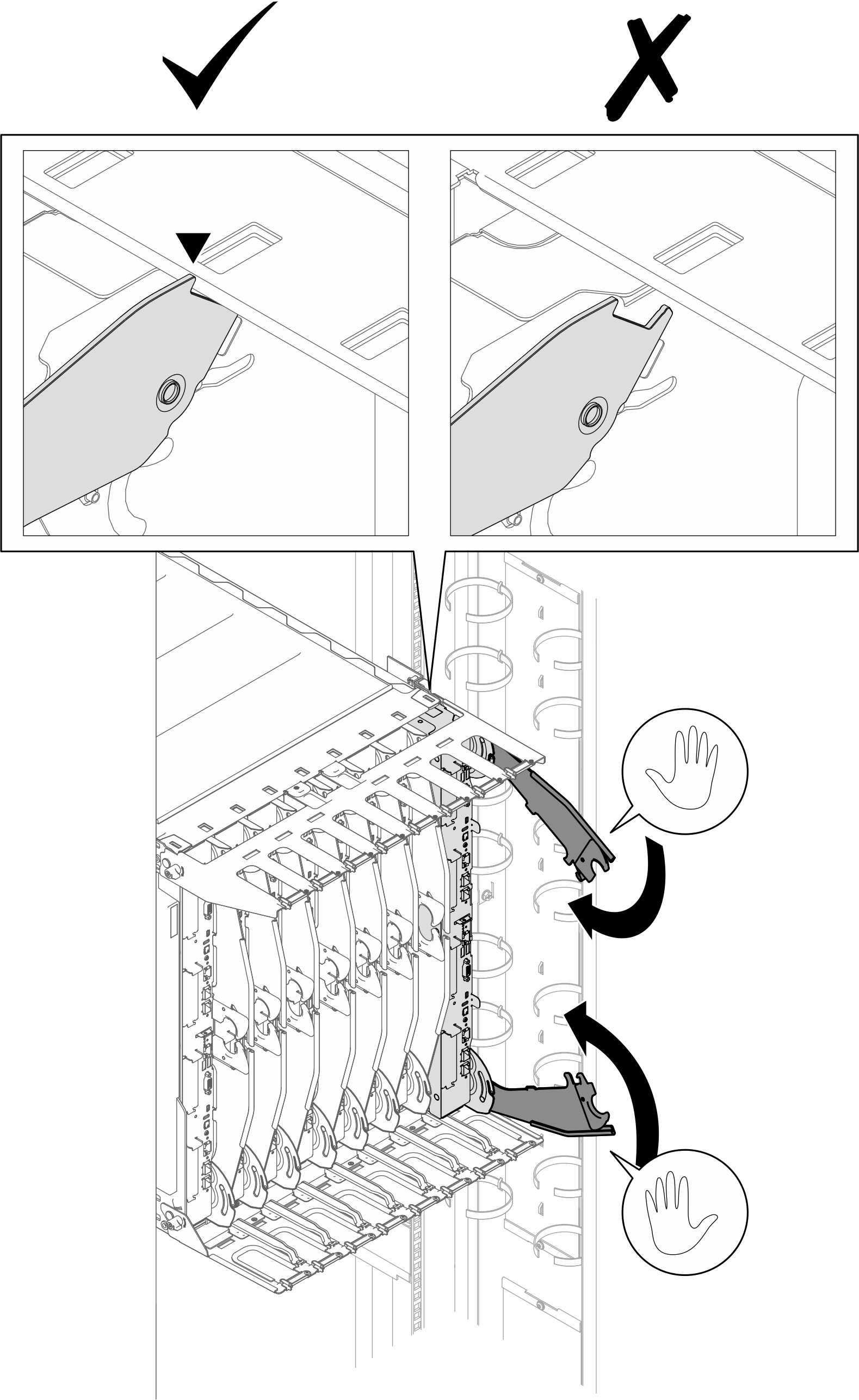

    Figura 17. Comprobación de la posición del asa de la bandeja

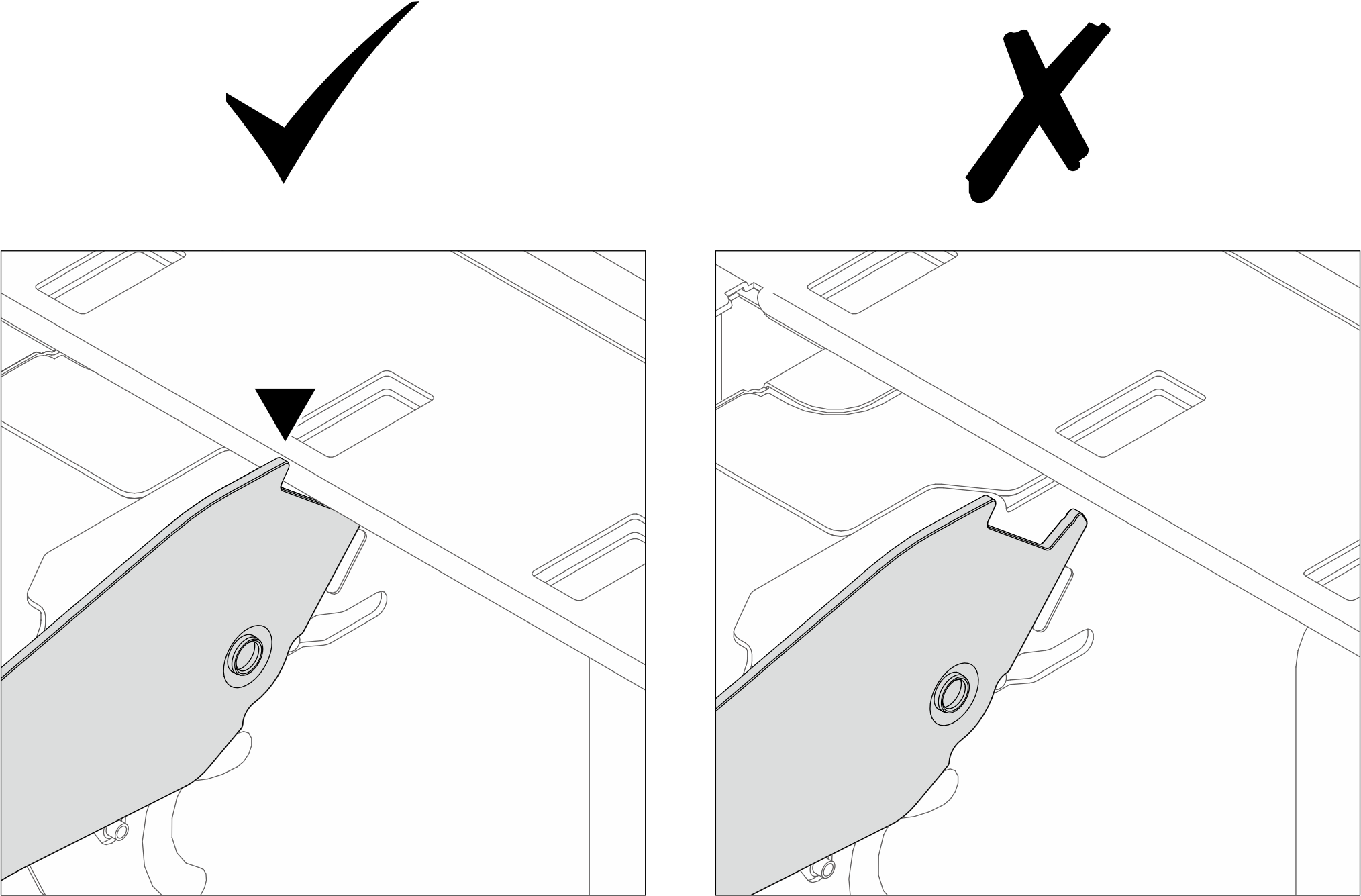

    Figura 18. Distinción de la posición correcta del asa de la bandeja


15. Gire las asas de la bandeja a la posición cerrada para fijar la bandeja al alojamiento.
    Figura 19. Rotación de las asas de la bandeja a la posición cerrada


16. Asegúrese de que la bandeja no sobresalga del alojamiento. La superficie del marco biselado frontal de la bandeja y el marco exterior del alojamiento deben estar alineados como una superficie plana.

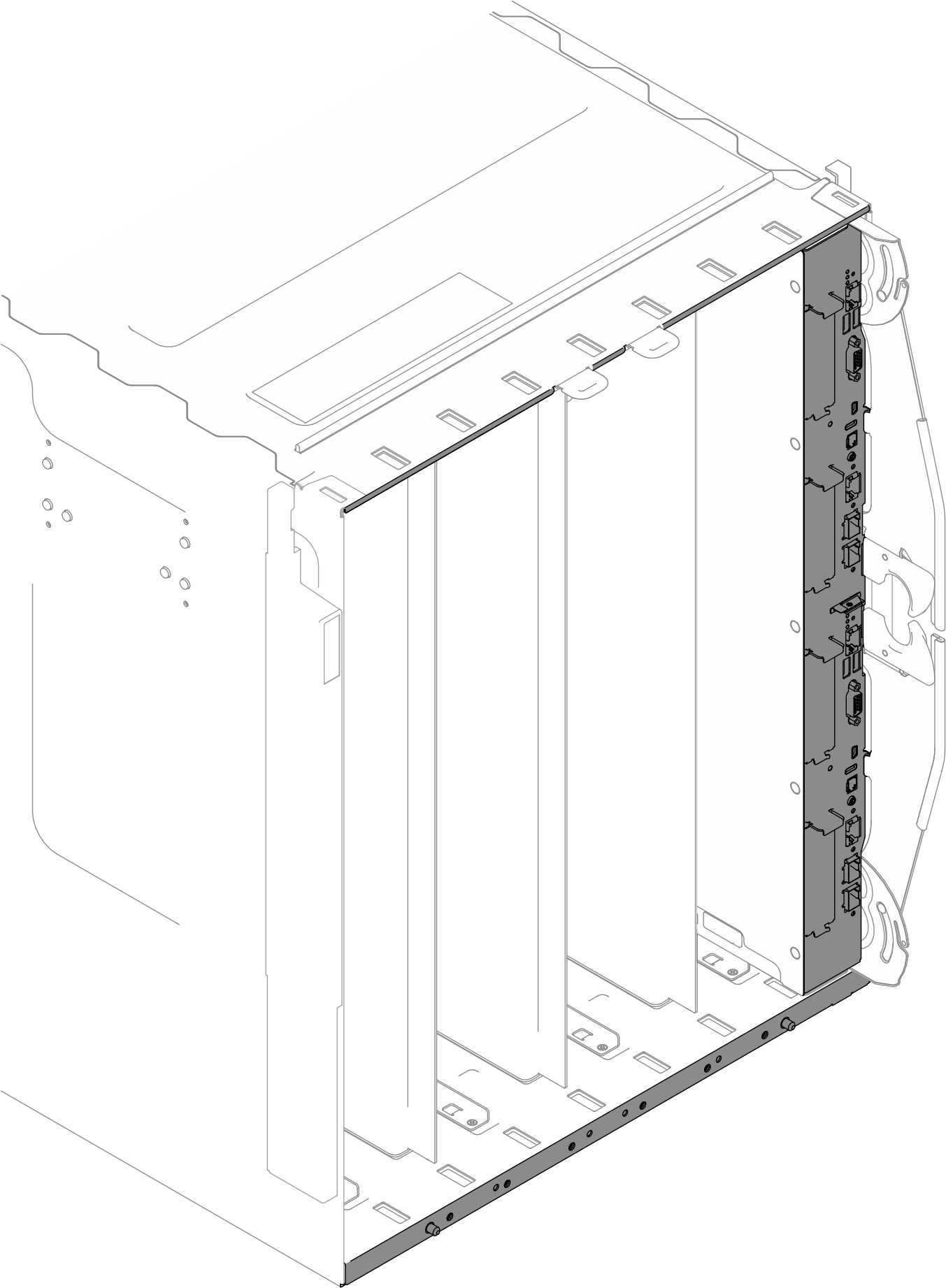

    Figura 20. Alineación de la superficie del marco biselado frontal de la bandeja y del marco exterior del alojamiento



17. Conecte todos los cables externos necesarios al alojamiento.
    Nota

    Utilice fuerza adicional para conectar los cables QSFP a la solución.
18. Presione los botones de encendido para encender ambos nodos en la bandeja DWC.
19. Asegúrese de que el LED de encendido en el panel frontal del operador esté encendido constantemente, lo que indica que cada nodo recibe alimentación y está encendido.
20. Si tiene otras bandejas para instalar, hágalo ahora.

Después de finalizar

• Si esta es la instalación inicial de la bandeja DWC en el alojamiento, debe configurar la bandeja DWC mediante Setup Utility e instalar el sistema operativo de la bandeja DWC.

• Si cambió la configuración de la bandeja DWC o si va a instalar una bandeja DWC diferente a la que quitó, debe configurar la bandeja DWC mediante Setup Utility y podría tener que instalar el sistema operativo de la bandeja DWC.

Nota

Los cables de servidor y de conmutador se pasan a través por los elementos de sujeción de cables en la abrazadera de soporte frontal inferior.

Figura 21. Abrazadera de soporte inferior

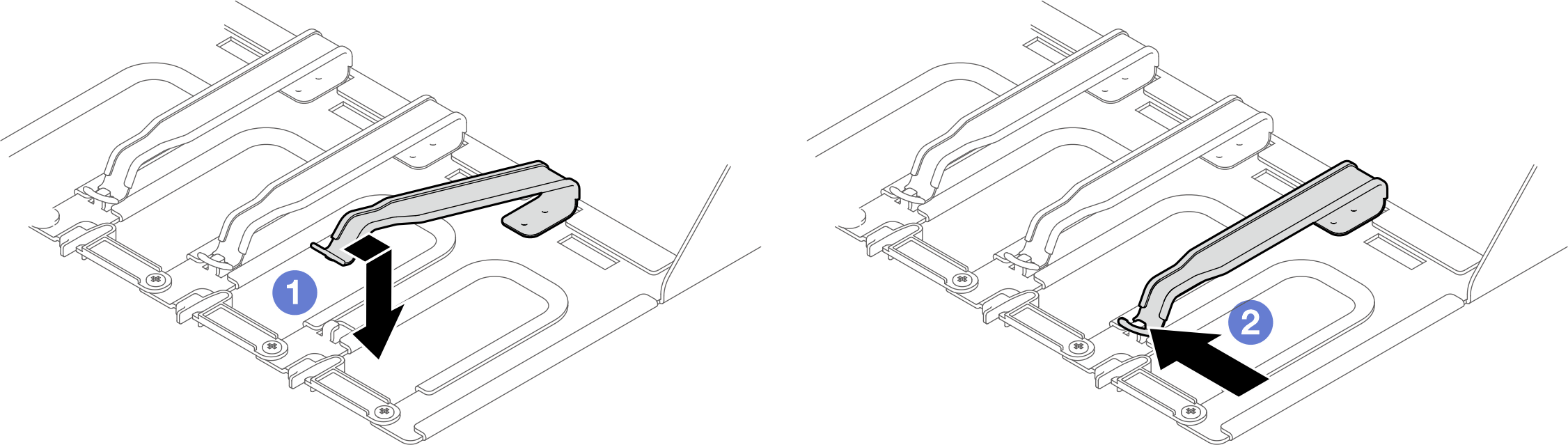

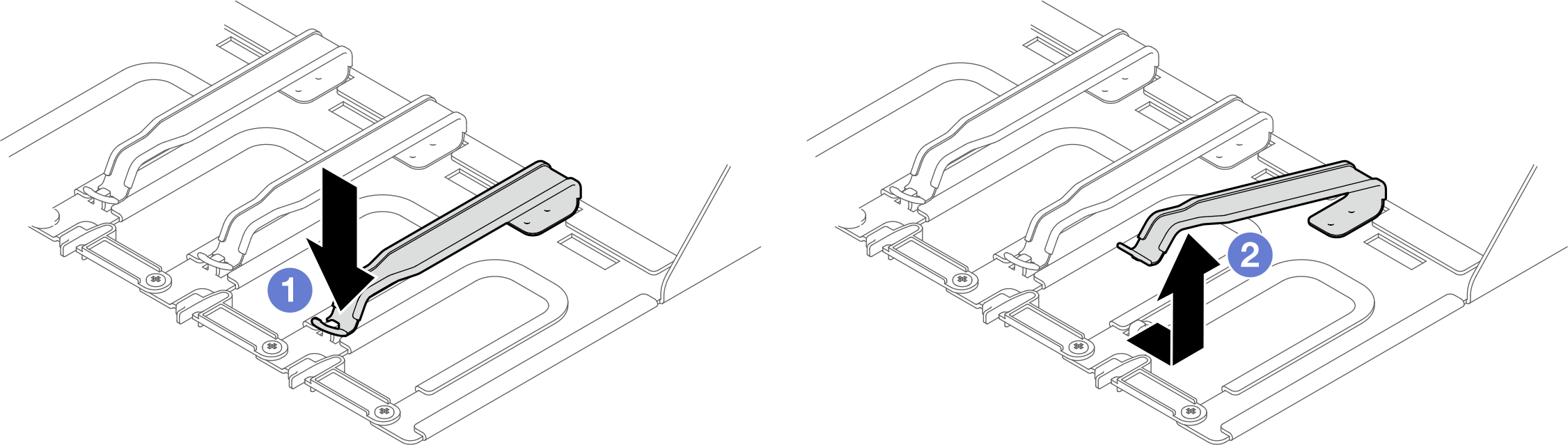

1. Apertura del elemento de sujeción de cables

   • Presione el elemento de sujeción de cables hacia abajo.

   • Tire del elemento de sujeción de cables hacia la derecha y, luego, tírelo hacia arriba.





2. Cierre del elemento de sujeción de cables

   • Tire del elemento de sujeción de cables hacia la derecha y, luego, presiónelo hacia abajo.

   • Tire del elemento de sujeción de cables hacia la izquierda para fijarlo a la abrazadera de soporte.
