エンクロージャーへのトレイの取り付け

DWC トレイをエンクロージャーに取り付けるには、以下の情報を参照してください。

このタスクについて

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• 図はご使用のハードウェアと多少異なる場合がありますが、取り付け方法は同じです。

重要

安全上の理由から、トレイまたは PCS を取り外すときは、サーバーの重量があるため、Genie® Lift™ GL™-8 を使用することを強くお勧めします。Lenovo は、アドオン固定具 Genie Lift GL-8 Option Kit および GL-8 Kit for N1380 and SC Systems 付きのリフトを提供しています。現場にリフト・ツールがない場合、訓練を受けた技術者が到着して再取り付けを行う前に、お客様がマシンをアクセス可能な電源設置エリアに移動する必要があります。Lenovo では、ラック外のアイテムを介してリフト・ツールとそのアドオン機能を使用し、N1380 および SC システム用のソリューション全体を構成することを強くお勧めします。

重要

トレイの取り外しおよび取り付け用の必須ツール。

• リフト・ツール・アセンブリー

  • リフト・ツール固定具が取り付けられた Genie GL-8 リフト・ツール。フットリリースブレーキは、リフト・ツールにも取り付ける必要があります。

  • 組み立て手順については、リフト・ツール・アセンブリーのセットアップを参照してください

• 回転固定具カート・アセンブリー

  • カスタマイズされたカートに取り付けられた固定具を回転させます。

  • 組み立て手順については、回転固定具カート・アセンブリーのセットアップを参照してください

• 必須ツールの注文情報については、ThinkSystem サーバー・オプションを参照してください。

重要

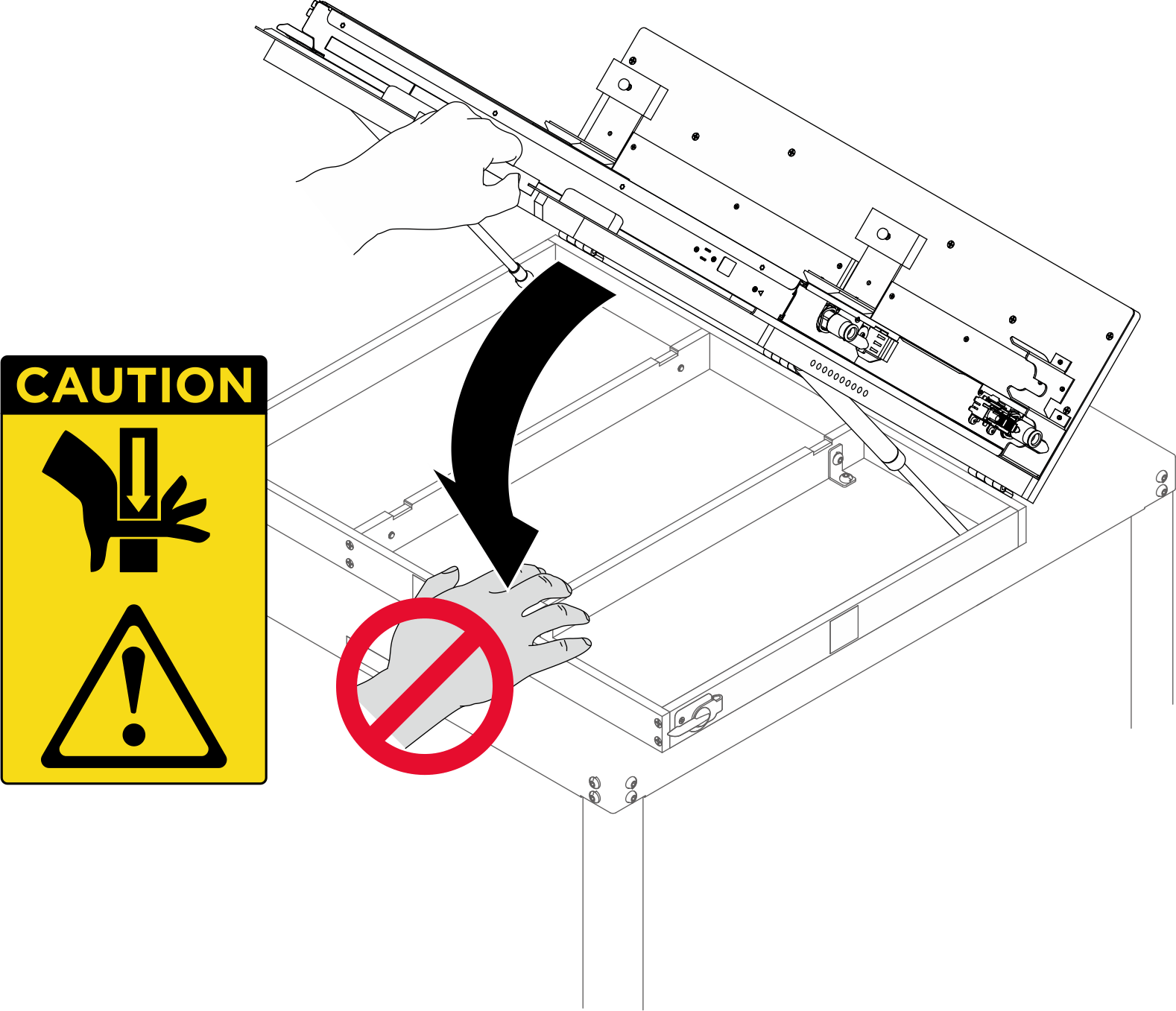

けがを防止するために、サポート・バーに絶対に手を置かないでください。

図 1. サポート・バーに手を置かないようにする

手順

1. トレイを取り付けるトレイ・ベイを選択します。
   重要

   • システムの冷却を適正に保つために、各トレイ・ベイに DWC トレイまたはトレイ・ベイ・フィラーを取り付けないままエンクロージャーを作動させないでください。参考までに以下の図を参照してください。

   • N1380 エンクロージャーにトレイを取り付けるときは、トレイ・ベイ 1 から開始します。

   • 取り外した DWC トレイを再取り付けする場合は、取り外したときと同じトレイ・ベイに取り付ける必要があります。一部の DWC トレイ構成情報および更新オプションは、トレイ・ベイ番号に従って設定されます。DWC トレイを別のトレイ・ベイに再取り付けすると、予期しない影響がある可能性があります。DWC トレイを別のトレイ・ベイに再取り付けする場合、DWC ノードを再構成する必要がある場合があります。

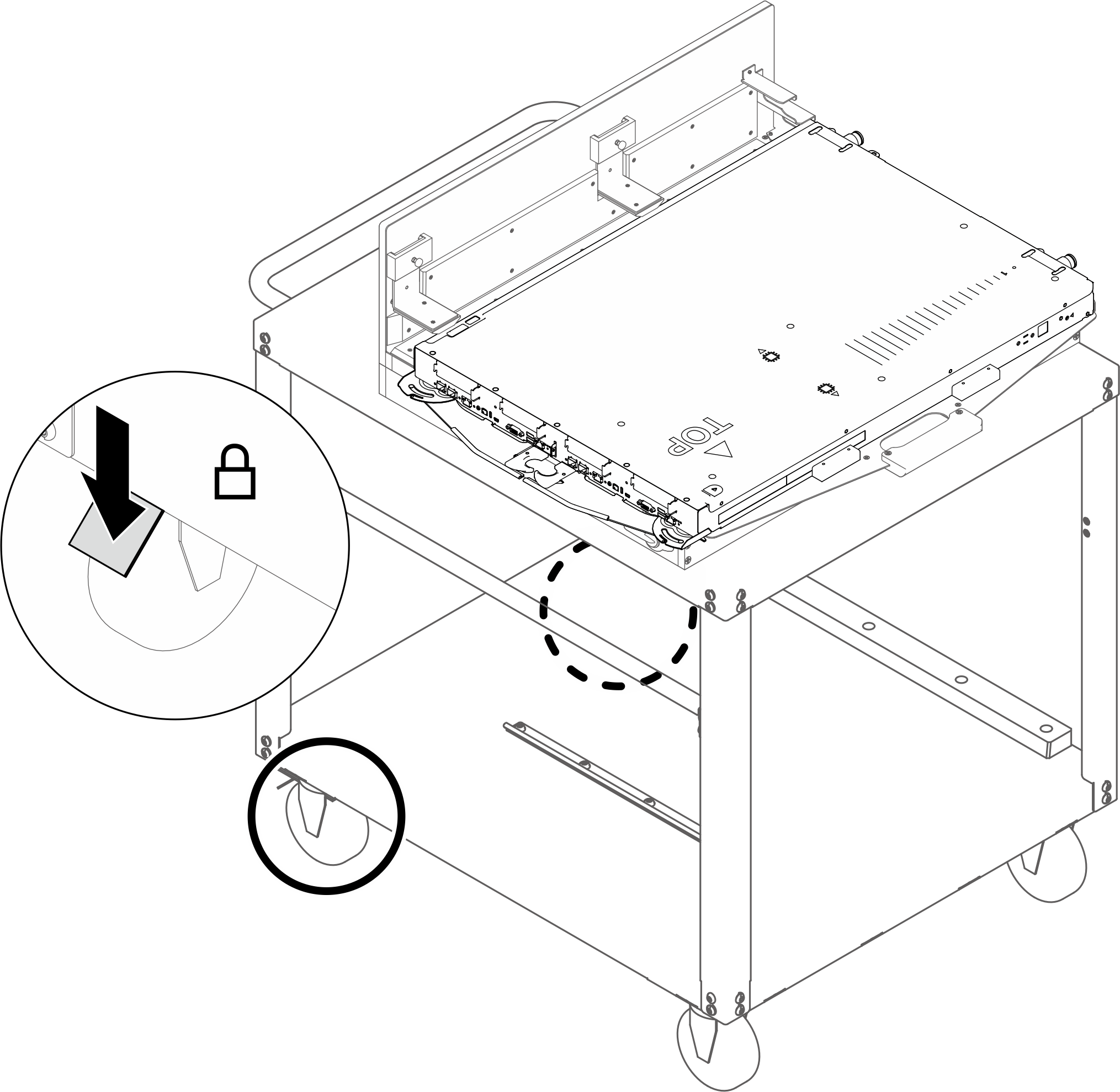

2. フット・ペダルを押し下げて、回転固定具カートのホイール・ブレーキをロックします。
   図 2. カート・ホイール・ブレーキのロック

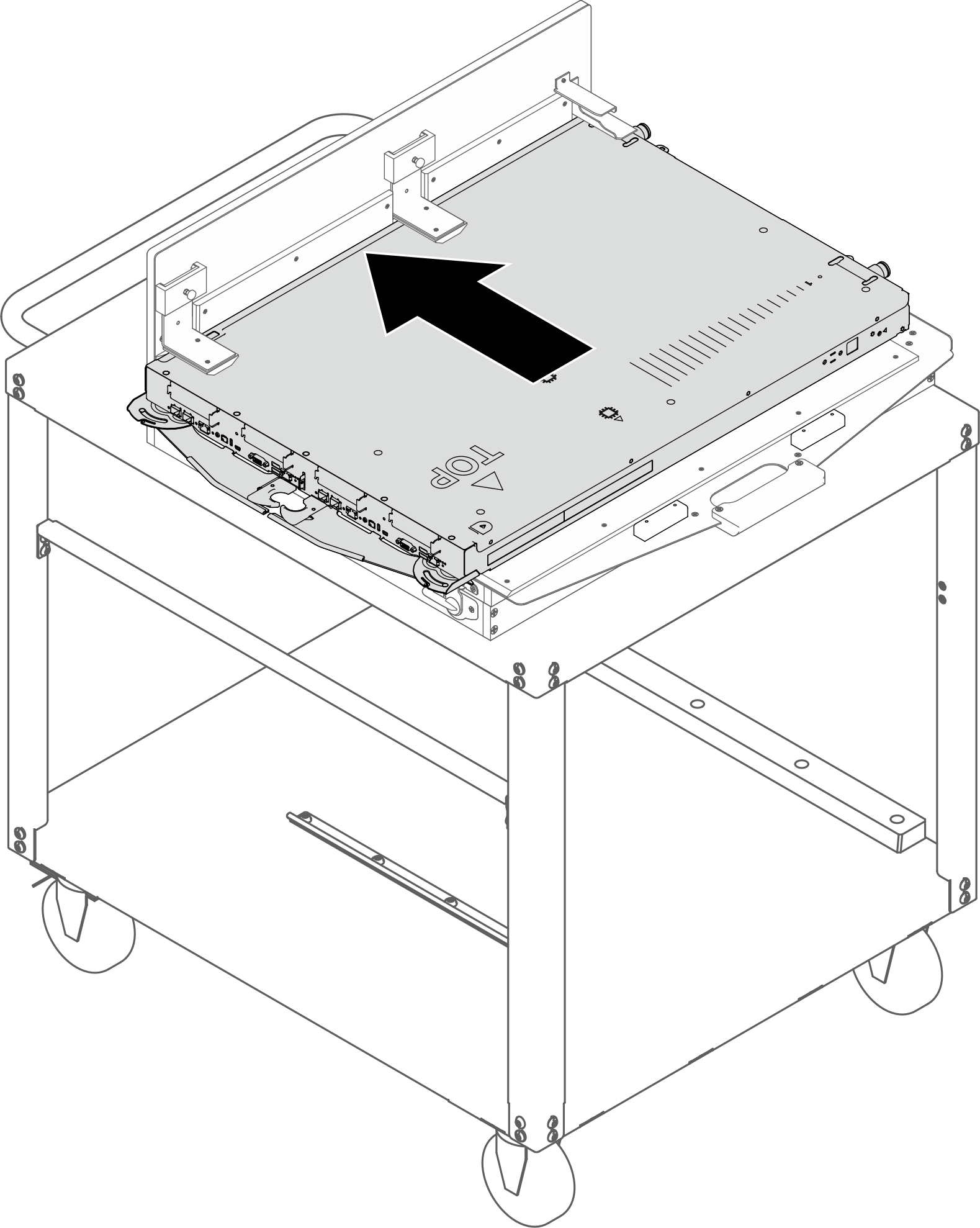

3. トレイをアングル・ブラケットに押し込みます。
   図 3. トレイをアングル・ブラケットに押し込む


4. 回転固定具を開きます。

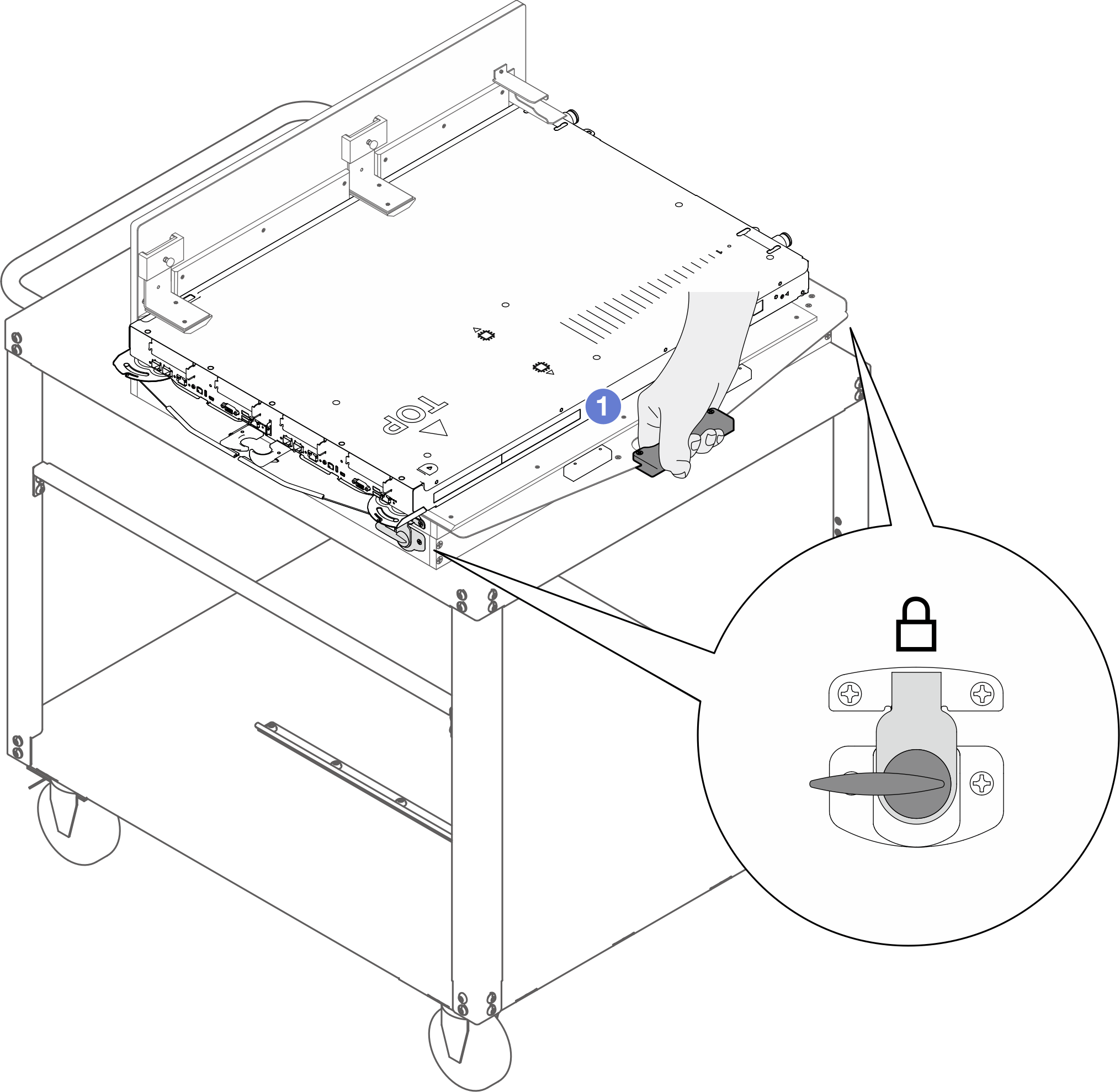

   1. ハンドルをつかみ、力を加えてハンドルを押し下げます。
      図 4. 固定具ハンドルを押し下げる

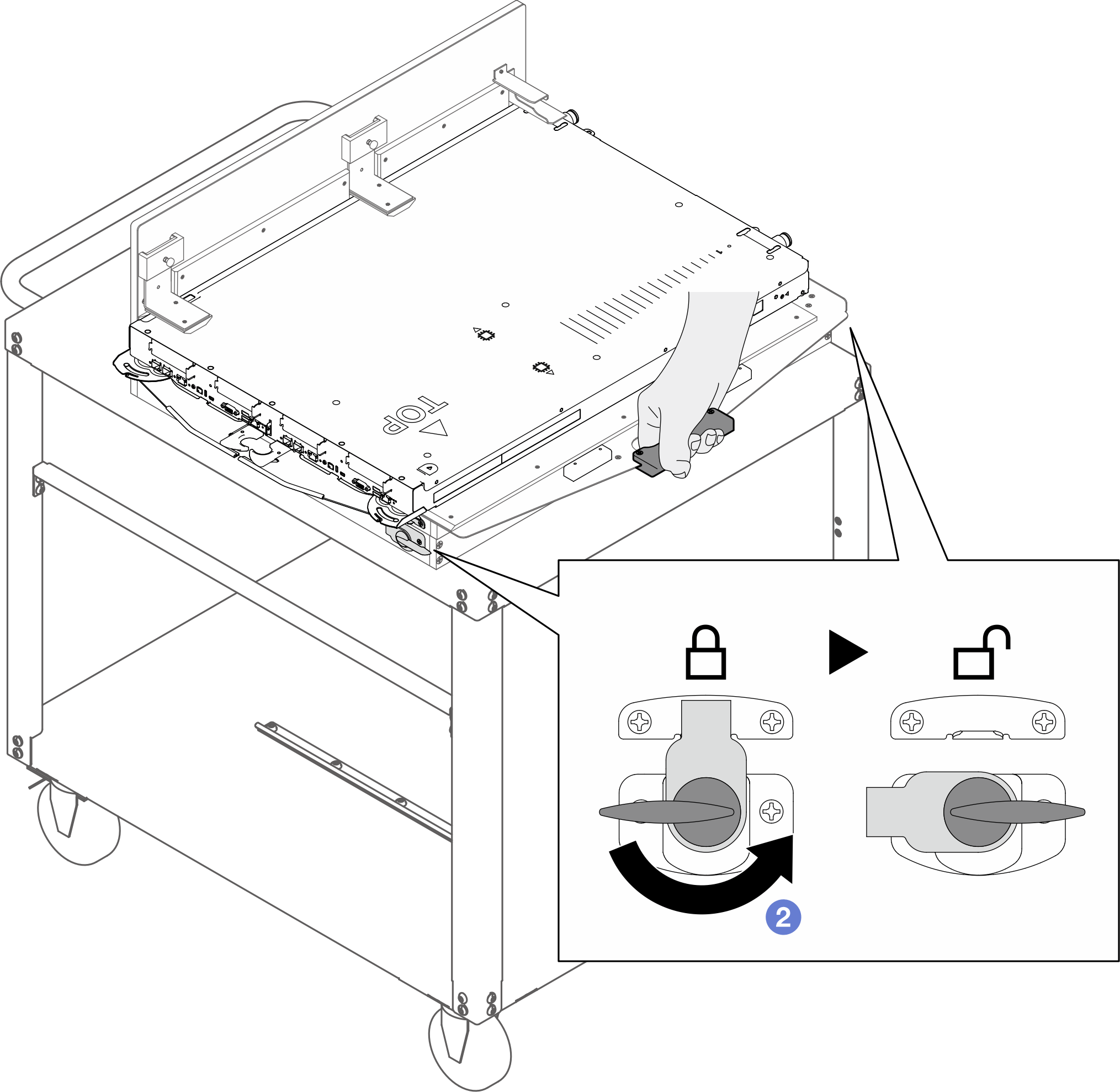

   2. ハンドルを押し下げたままにします。その間、ロック解除されるまでラッチを反時計回りに回転させます。必ず、固定具の右側と左側にあるラッチをロック解除してください。
      図 5. 回転固定具ラッチのロック

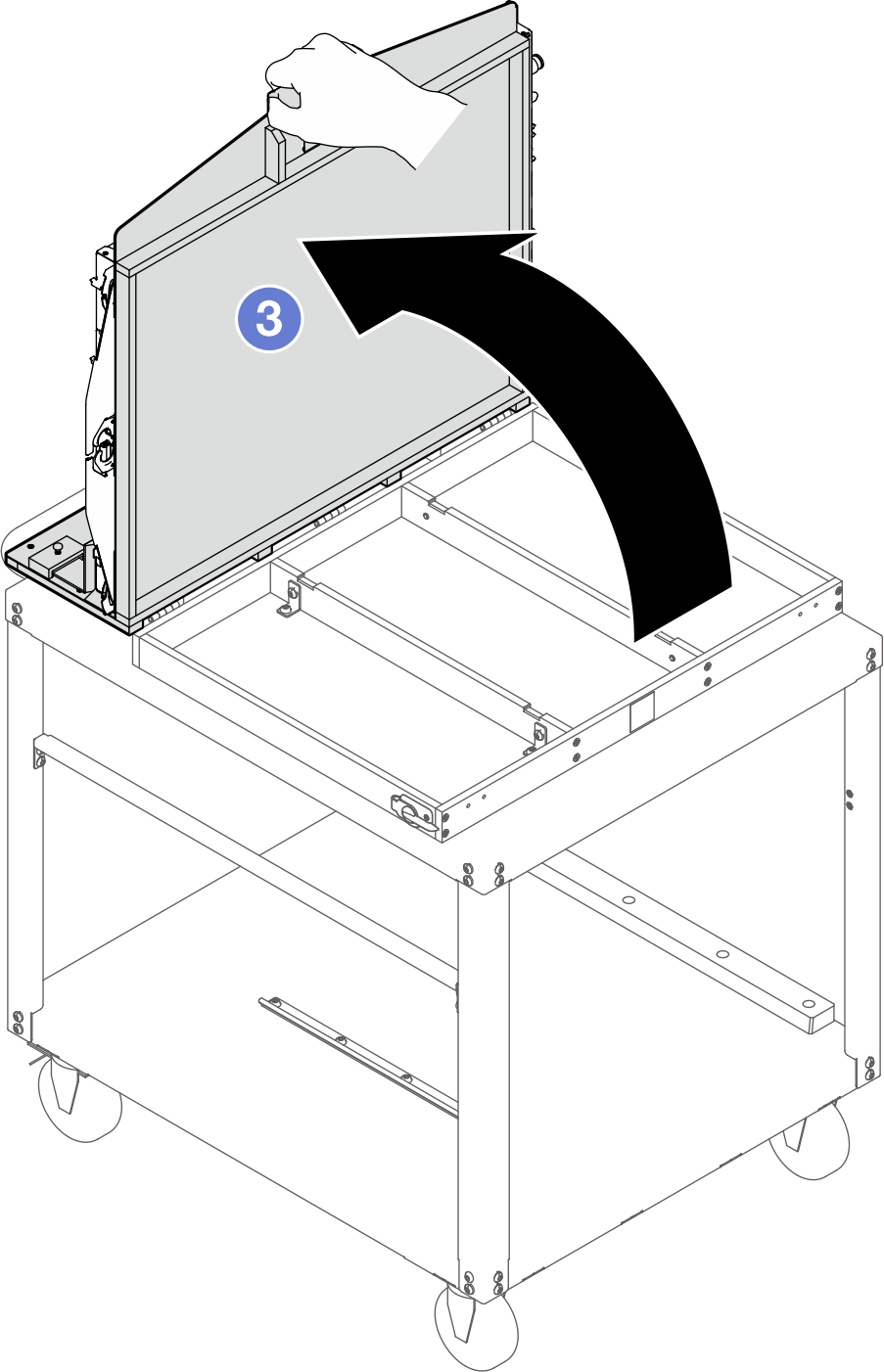

   3. ハンドルを持ち、垂直になるまでゆっくりと上に回転させます。
      重要

      回転固定具を開くときは、ハンドルを持っていることを確認します。

      図 6. 回転固定具を開く

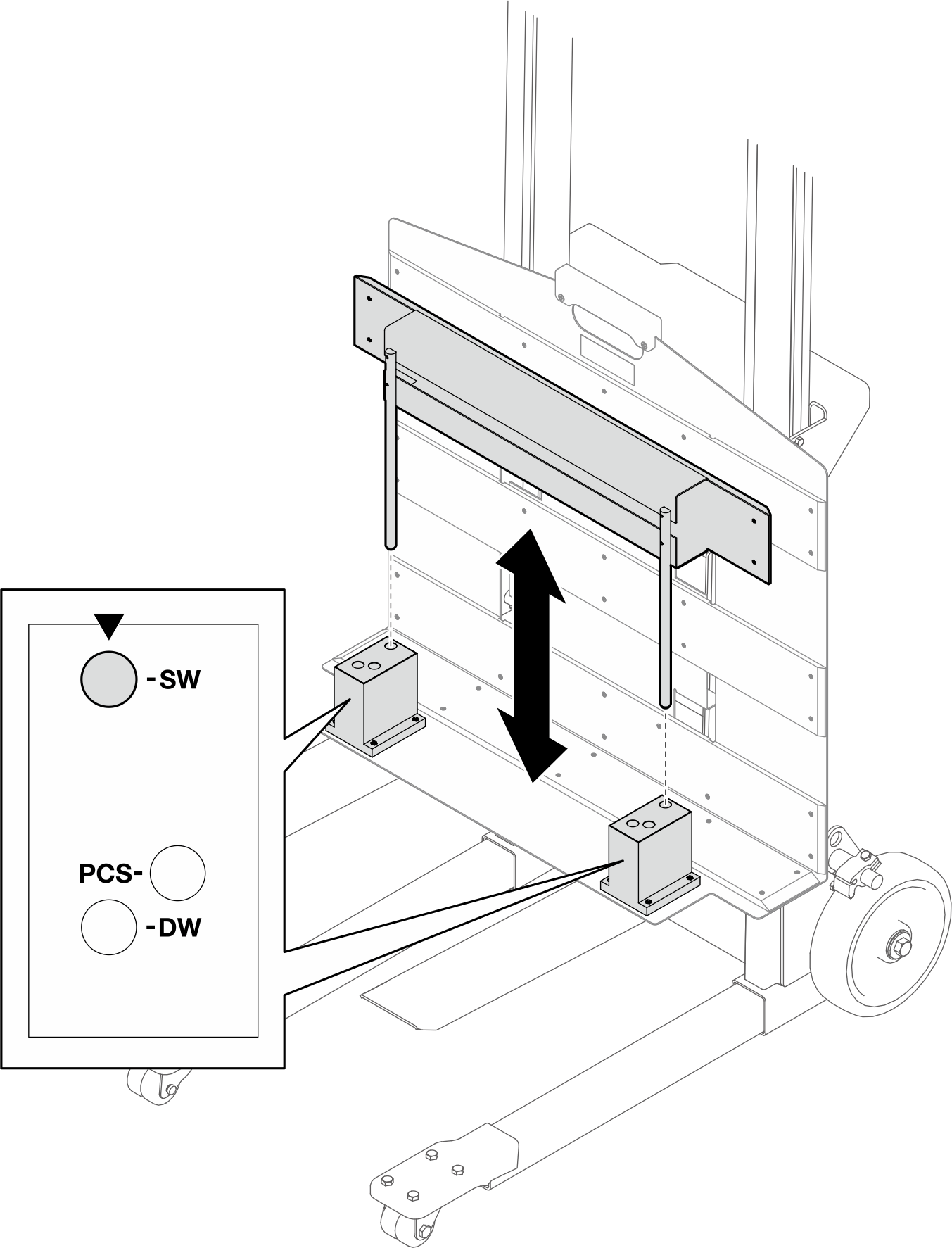

5. 固定具ガイド・フェンスを SW 位置 (シングル・ワイド) に調整します。ガイド・フェンスが SW 位置にない場合は、ガイド・フェンスを持ち上げ、SW スロットに再度取り付けます。

   フェンスラベルの説明	完全な説明
   SW	シングル・ワイド
   PCS	電力変換ステーション
   DW	ダブル・ワイド

   図 7. フィクスチャ・ガイド・フェンスをSW位置に設定


6. 以下の図に表示されているように、リフト・ツール・アセンブリーを回転固定具カート・アセンブリーの横に移動します。リフト・ツールの固定具の下部が回転器具の下部と揃い、両方の固定具の側面が平行になるように、リフト・ツールを調整します。
   注

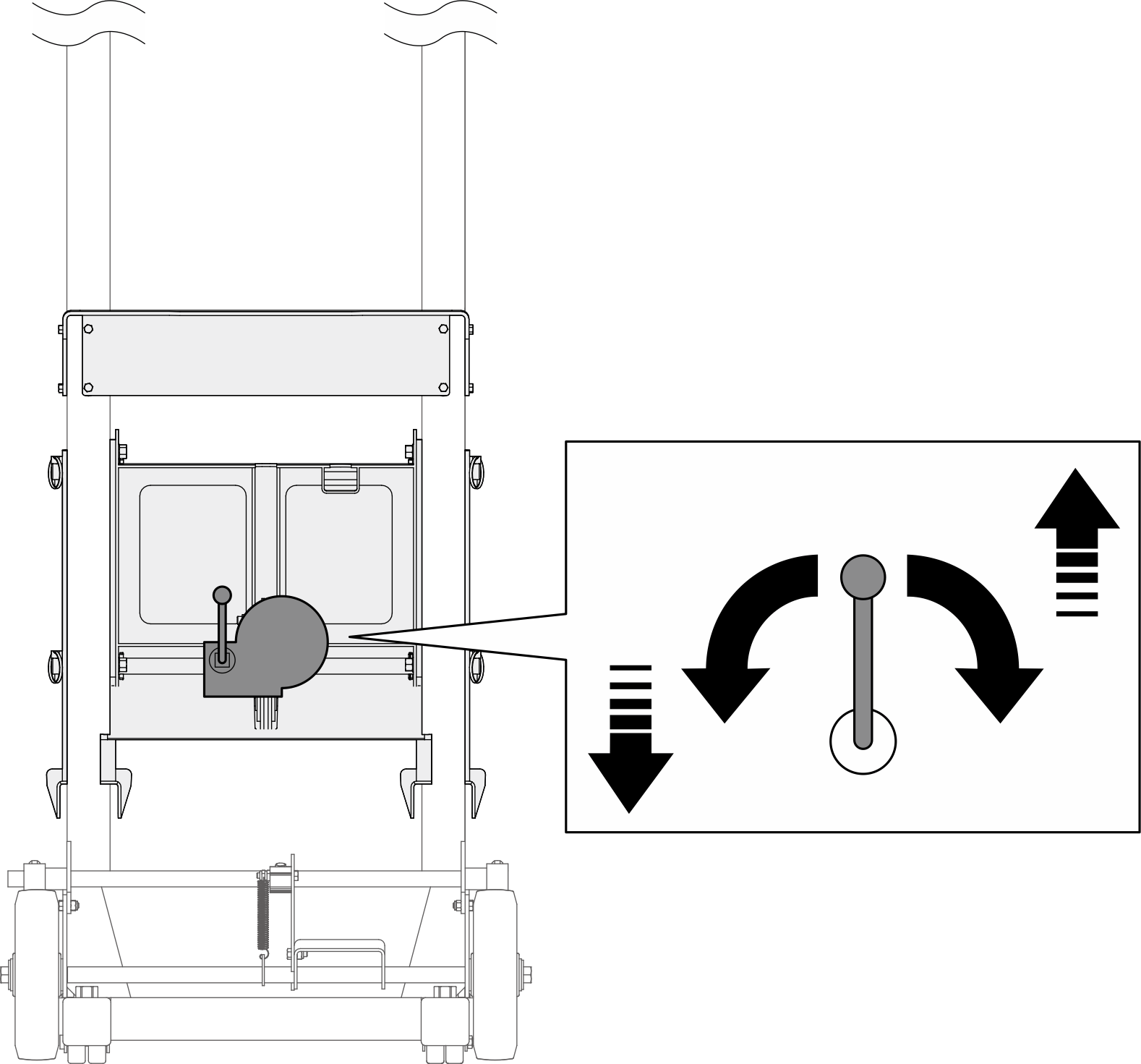

   リフト・ツール・ハンドルを時計回りに回転させて固定具を持ち上げ、反時計回りに回転させて固定具を下げます。





   図 8. リフト・ツール固定具と回転固定具の底面と側面の位置合わせ


7. フットペダルを押し下げて、リフト・ツールのホイールブレーキをロックします。
   図 9. リフト・ツール・ホイール・ブレーキのロック

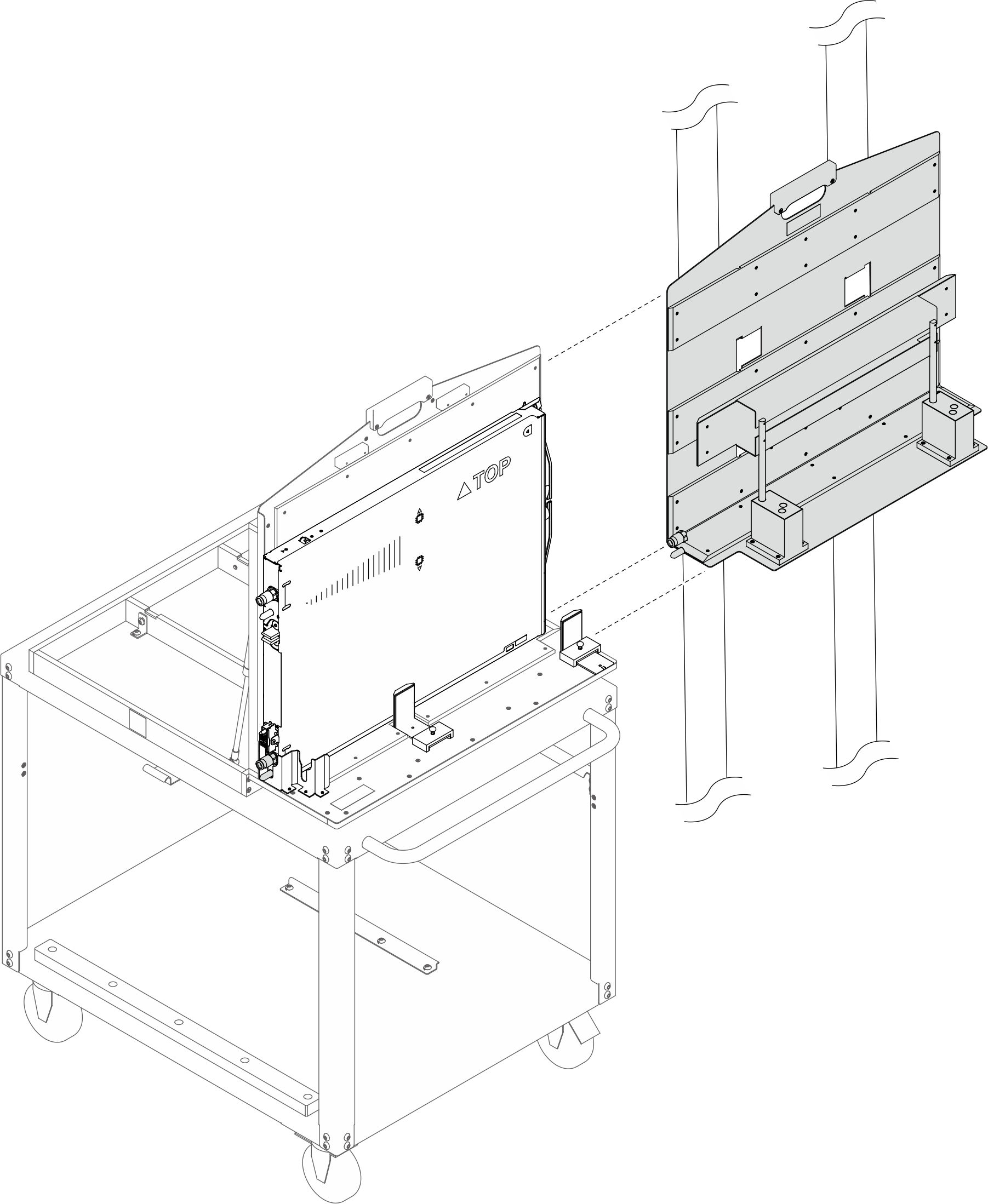

8. トレイをリフト・ツール固定具に移動します。

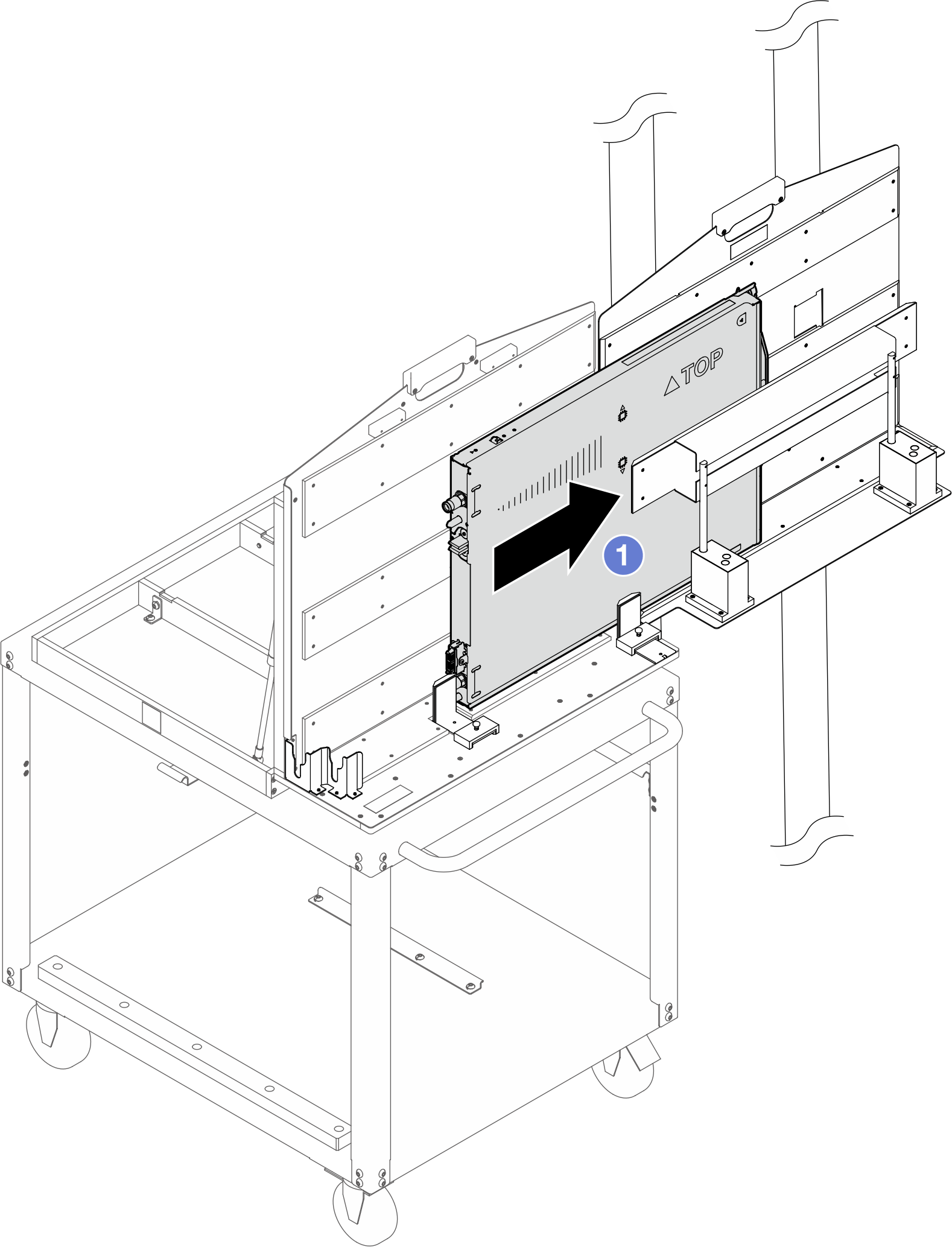

   1. トレイがリフト・ツール固定具に部分的に収まるまで、トレイをリフト・ツール固定具にスライドさせます。

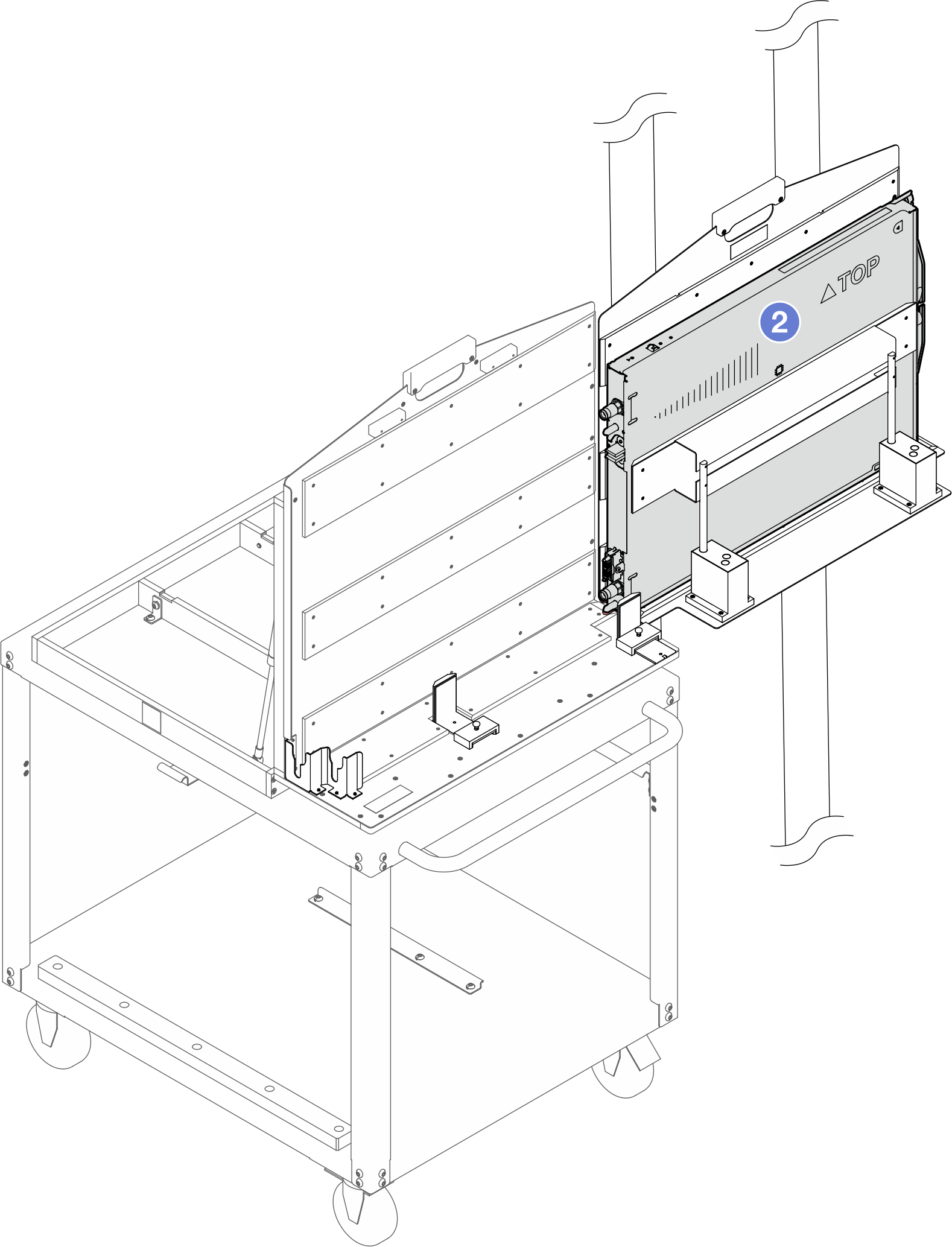

   2. トレイがリフト・ツール固定具に完全に収まるまで、トレイをリフト・ツール固定具の奥までスライドさせます。
   図 10. リフト・ツール固定具へのトレイの移動

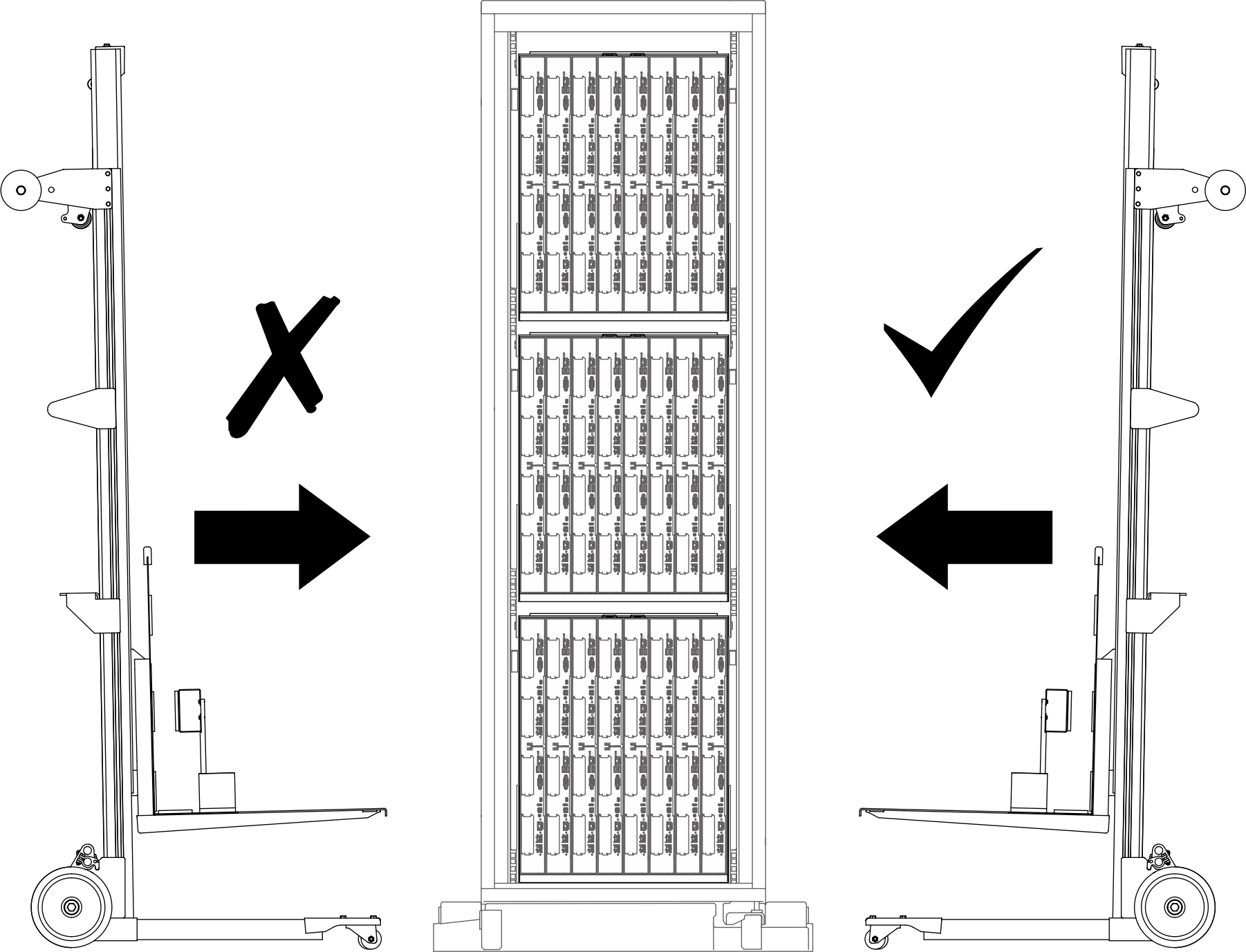

9. リフト・ツール・アセンブリーをラックの前面に移動します。固定具の前面がトレイの背面を向いていることを確認します。
   図 11. ラック前面のリフト・ツール・アセンブリーの配置


10. トレイがエンクロージャーのトレイ・ベイと揃うようにリフト・ツールを調整します。
    注

    リフト・ツール・ハンドルを時計回りに回転させて固定具を持ち上げ、反時計回りに回転させて固定具を下げます。

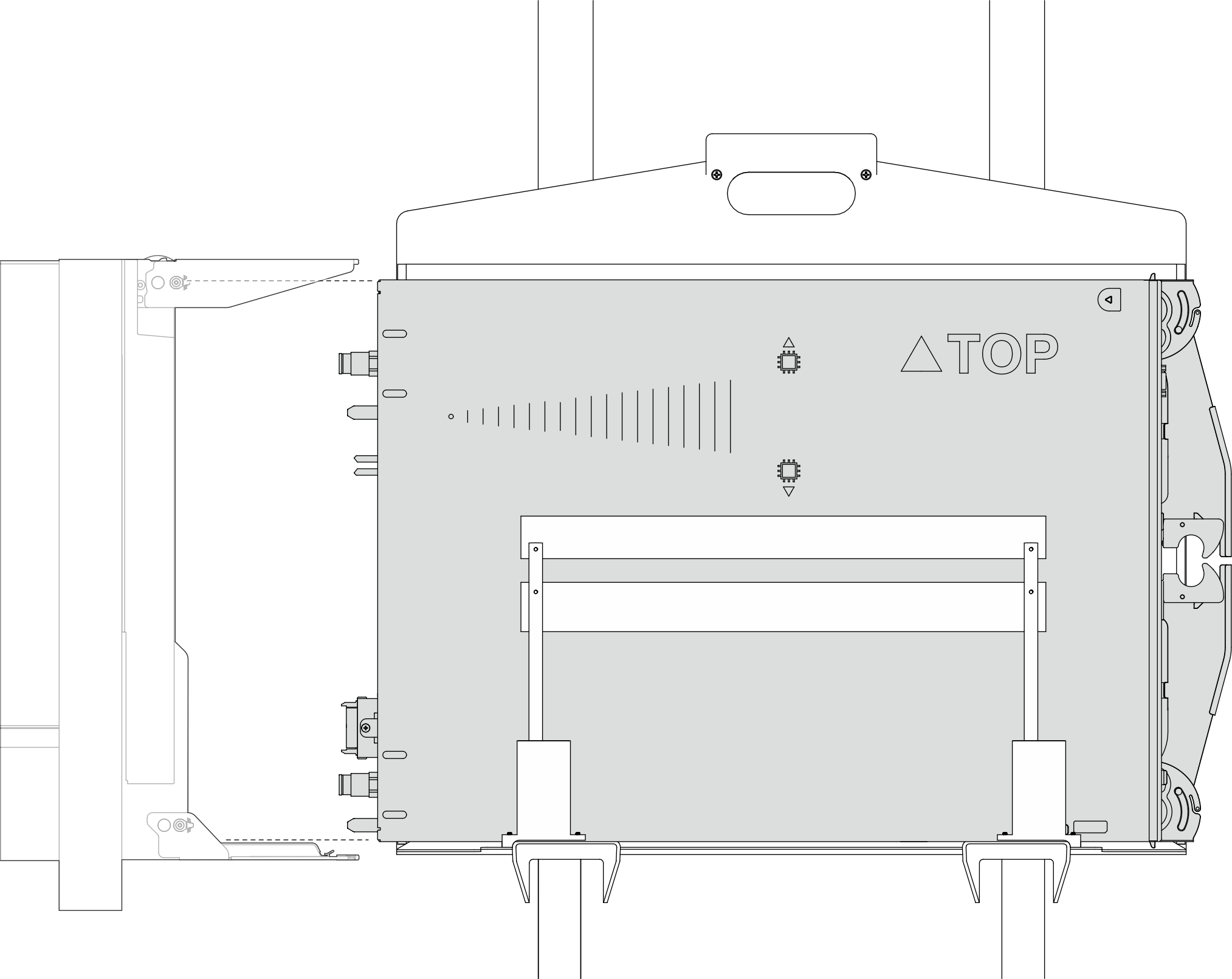

    図 12. 固定具とトレイの底面の位置合わせ

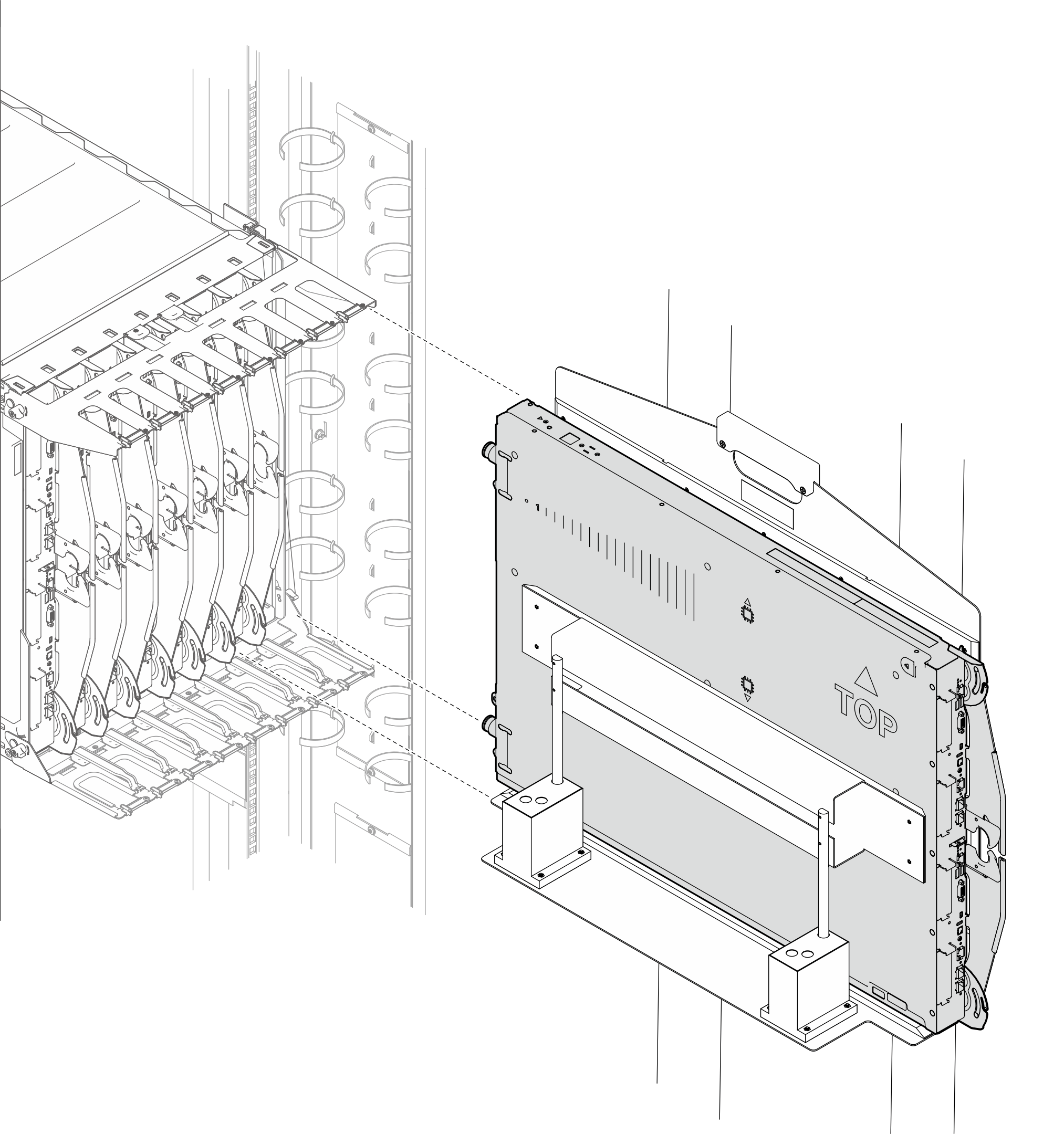

    図 13. 固定具の前面とトレイの背面の位置合わせ

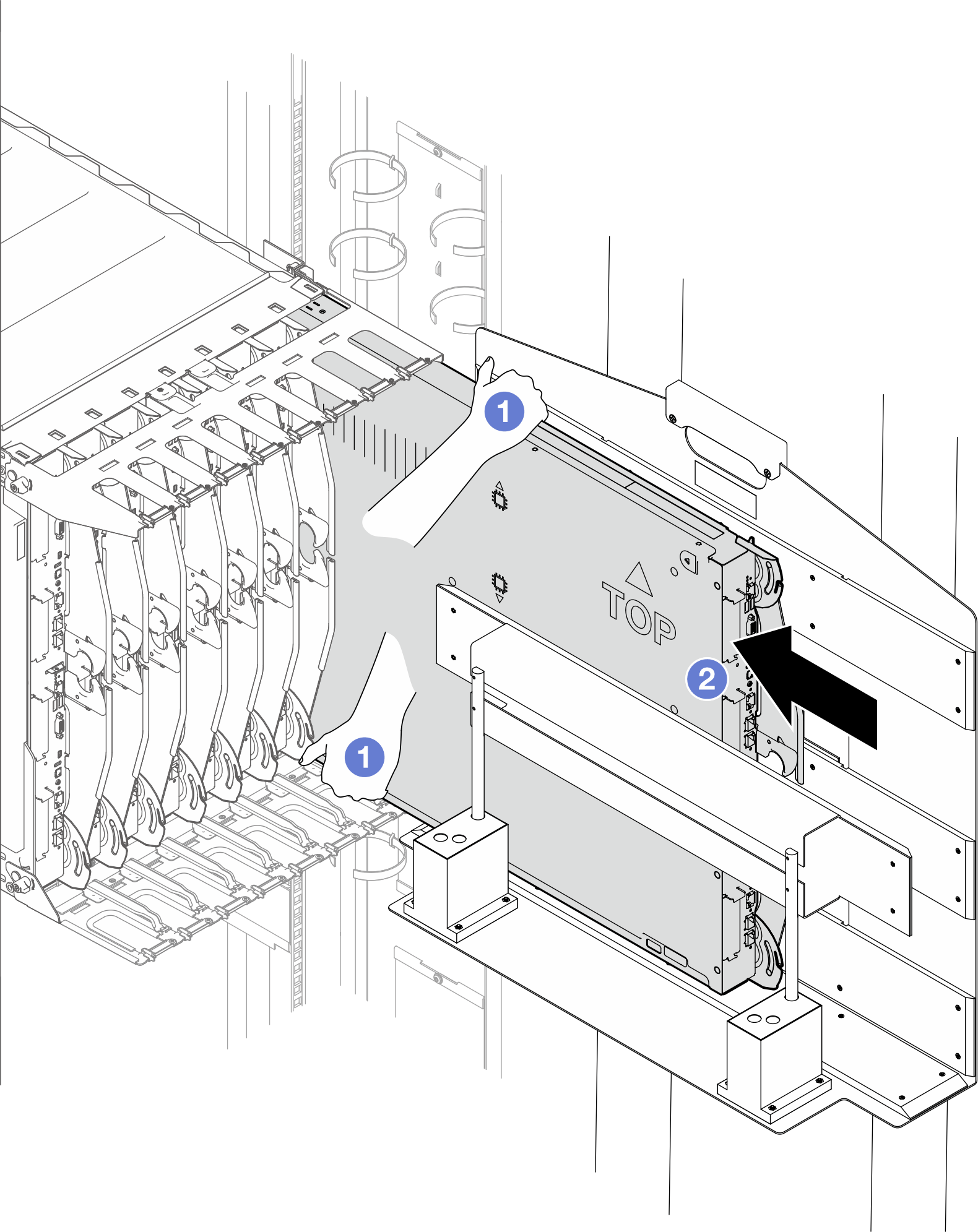

11. エンクロージャーのトレイ・ベイにトレイを移動します。
    1. トレイの上面部と底面部をつかみます。
    2. TOP の印字が見えるところまで、トレイをトレイ・ベイにスライドさせます。
    図 14. スライド


12. トレイをエンクロージャーに入れます。
    1. トレイ・ハンドルをオープン位置まで回転させます。
    2. トレイをエンクロージャーのトレイ・ベイに挿入します。
    図 15. エンクロージャーへのトレイの取り付け

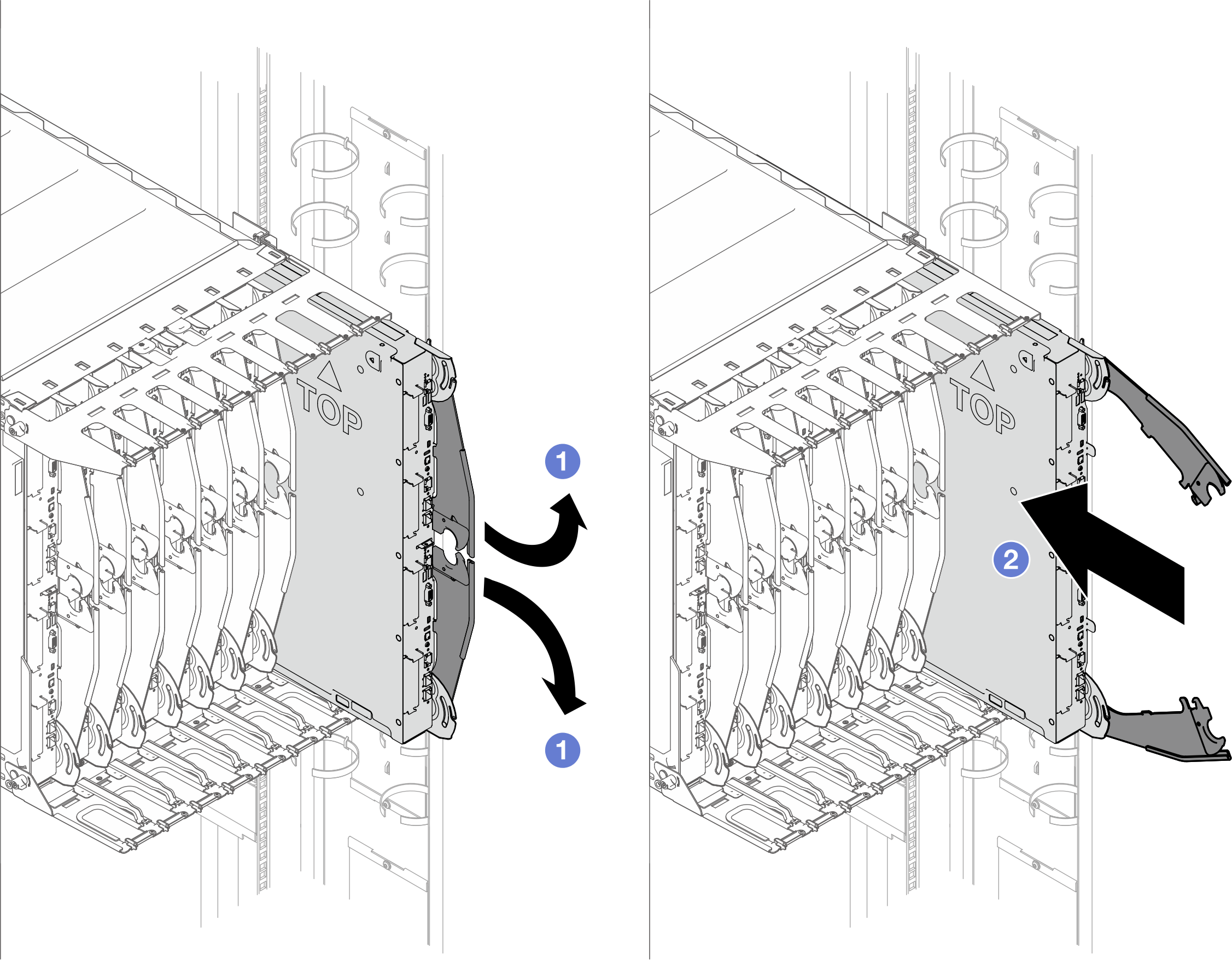

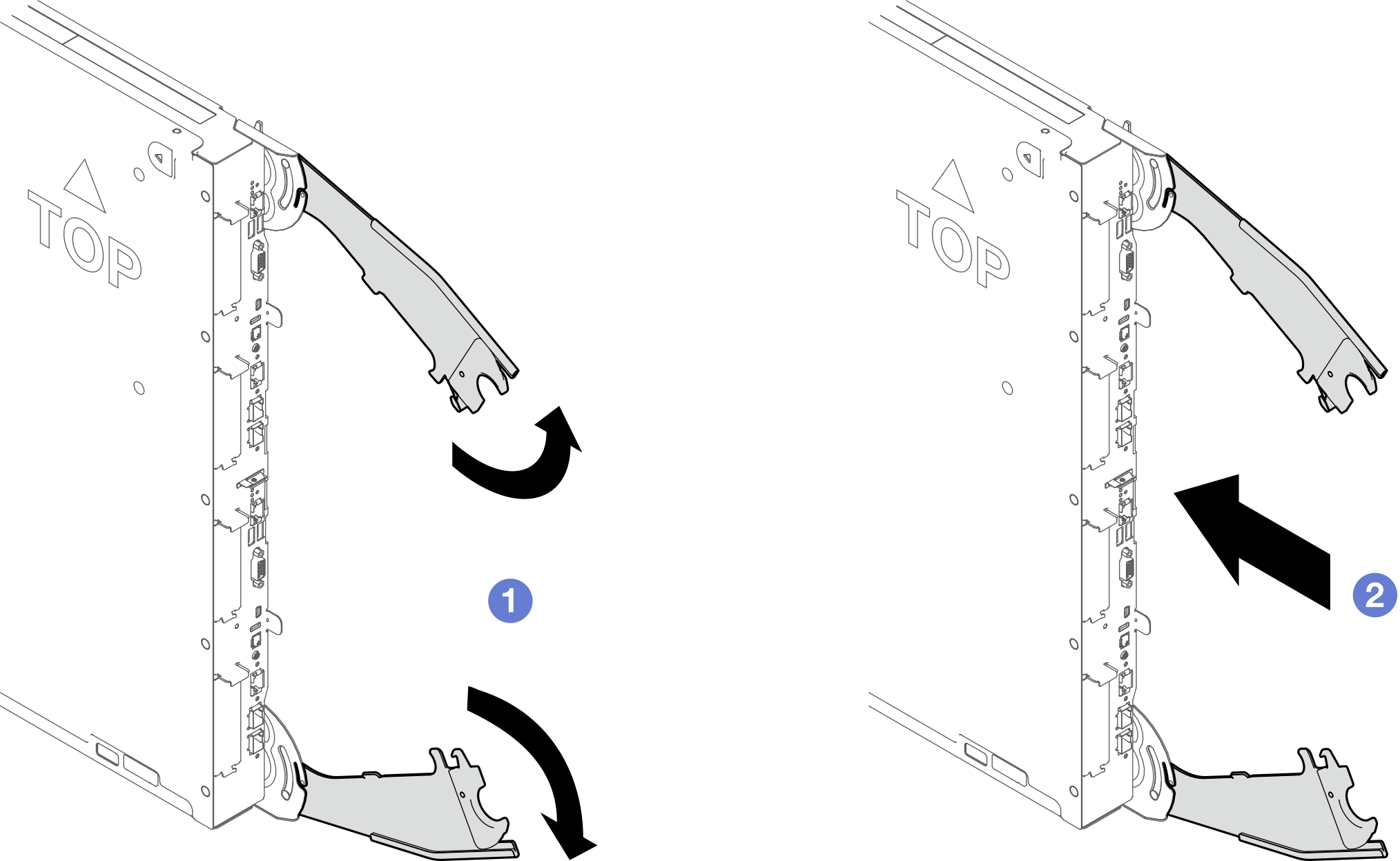

13. トレイ・ハンドルが「オープン」の位置にある間に、トレイをトレイ・ベイに挿入します。
    1. トレイ・ハンドルをオープン位置まで回転させます。
    2. トレイをエンクロージャーのトレイ・ベイに挿入します。
    図 16. ハンドルが開いている間にトレイを挿入する


14. トレイ・ハンドルの先端がエンクロージャーに触れるまで、トレイをエンクロージャーに押し込みます。エンクロージャーとハンドルの先端の間に距離がないことを確認してください。

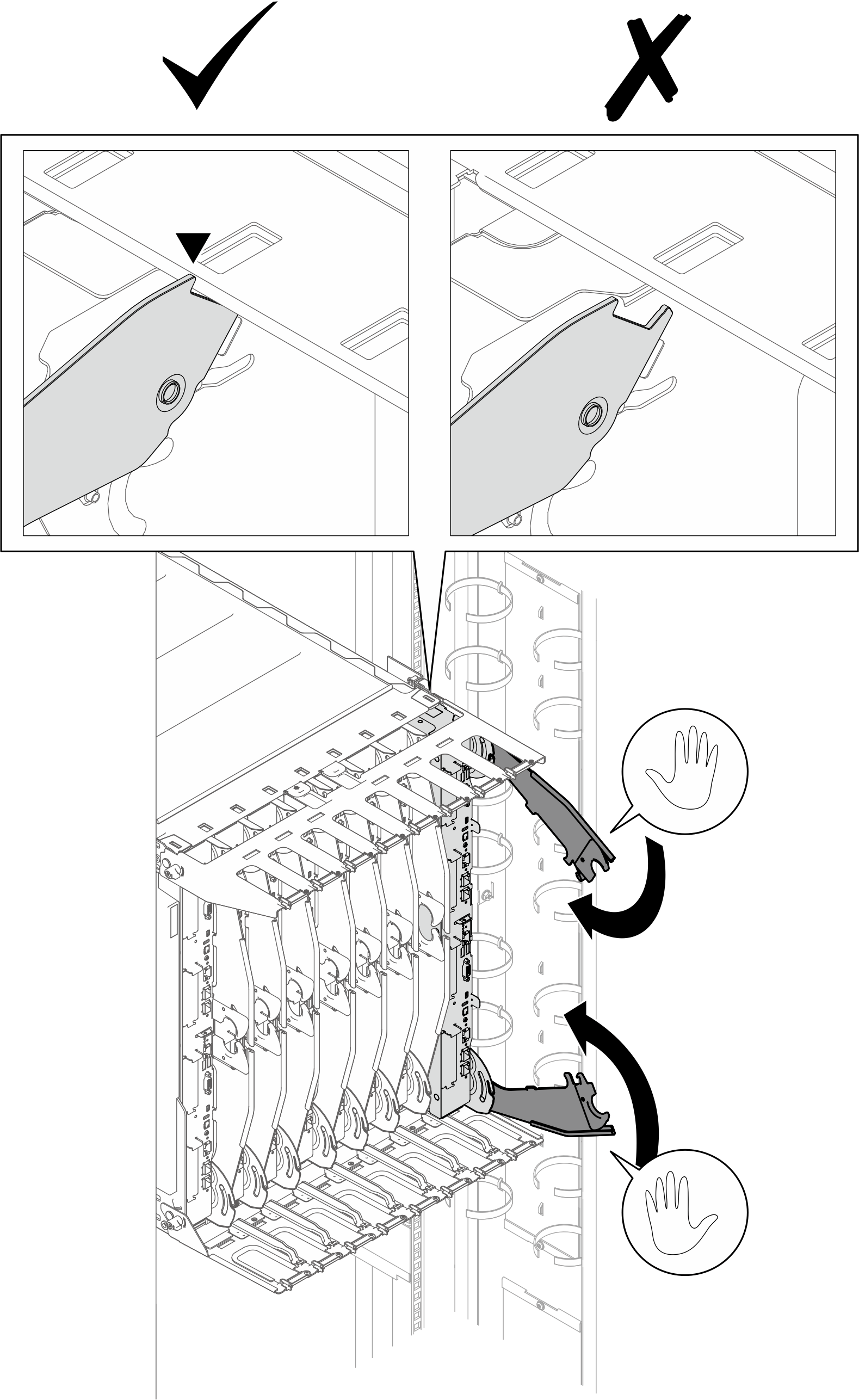

    図 17. トレイ・ハンドル位置の確認

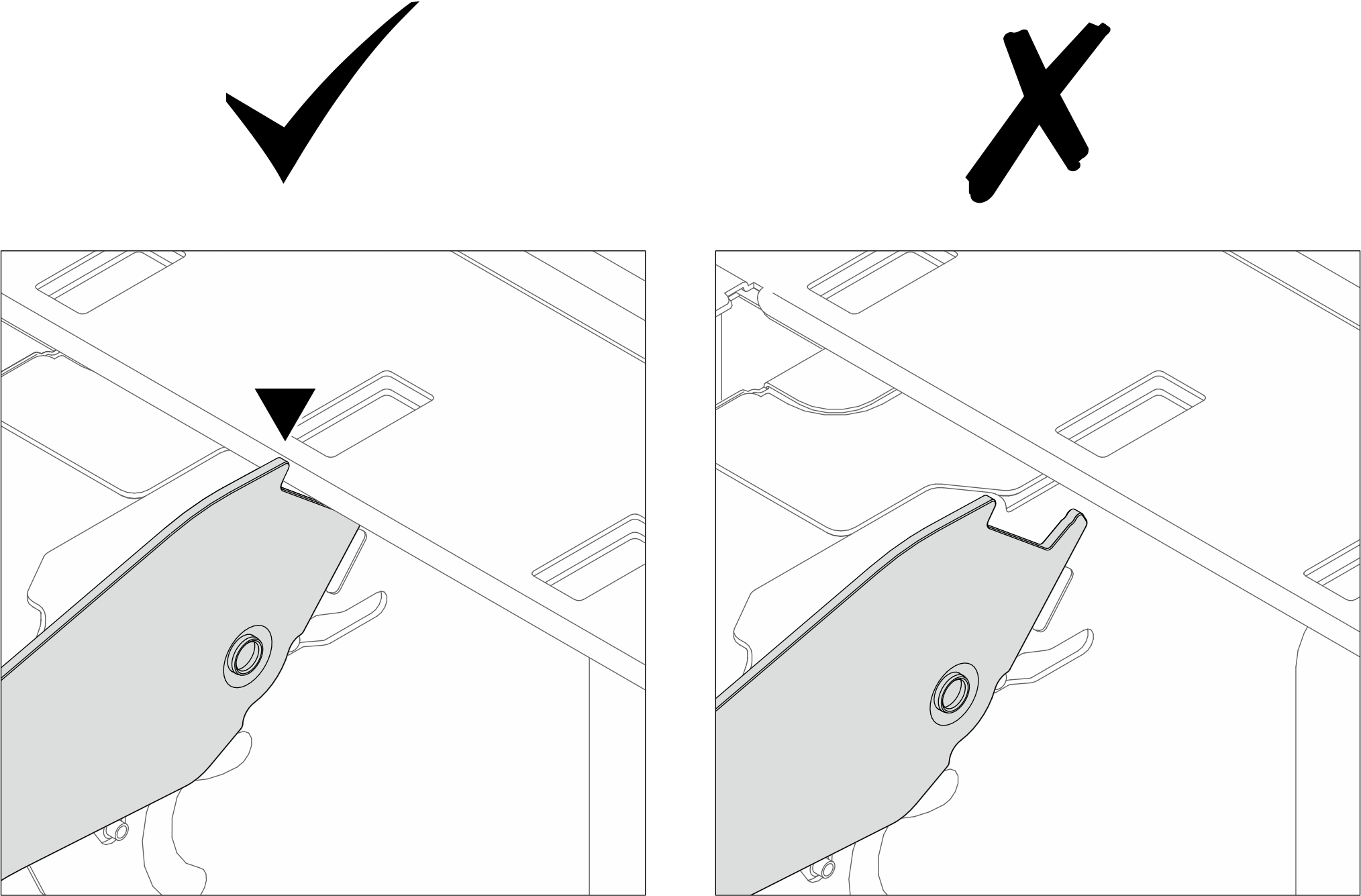

    図 18. 正しいトレイ・ハンドル位置の区別

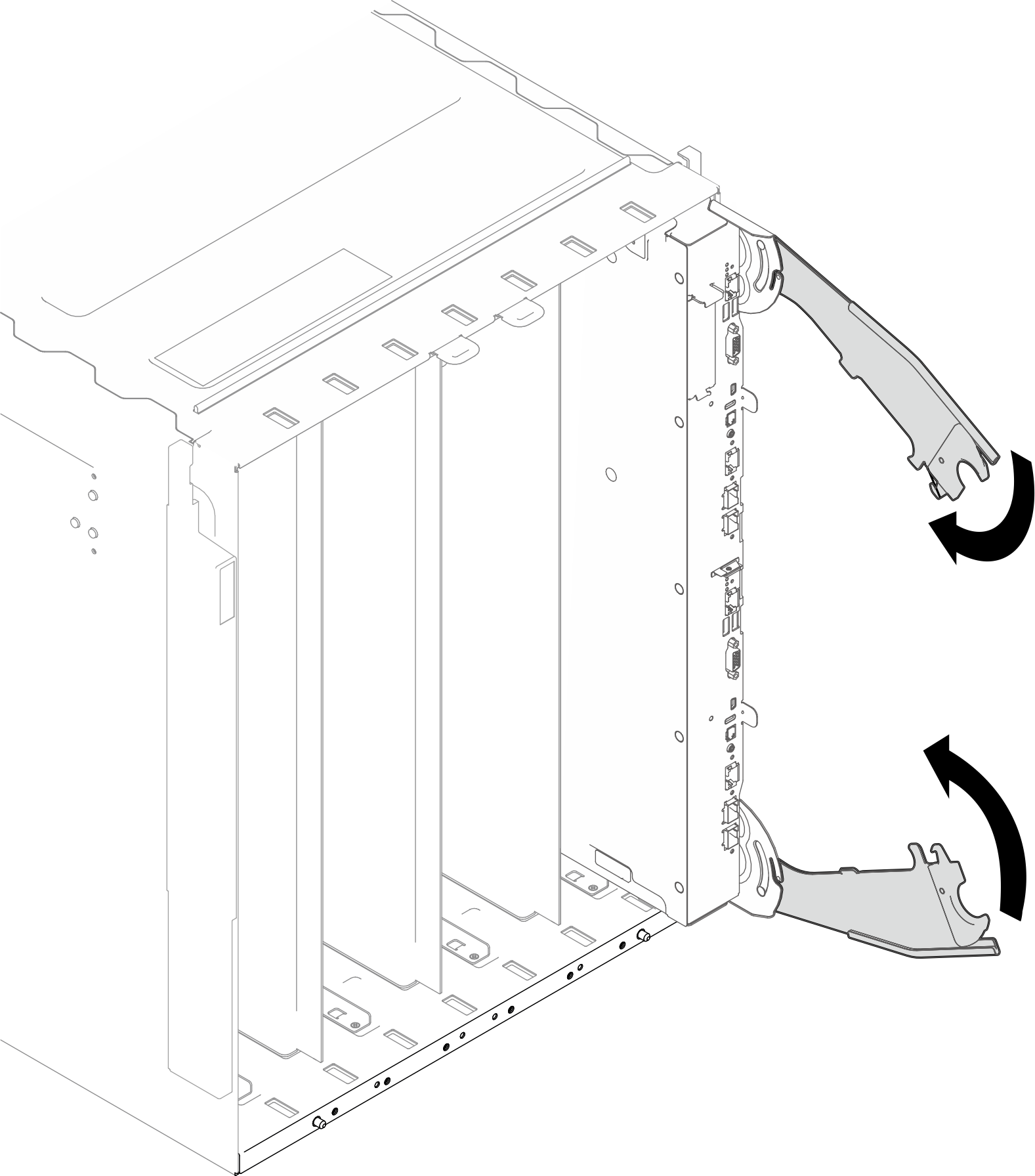

15. トレイ・ハンドルを閉位置まで回転させて、エンクロージャーにトレイを固定します。
    図 19. トレイ・ハンドルを閉位置まで回転

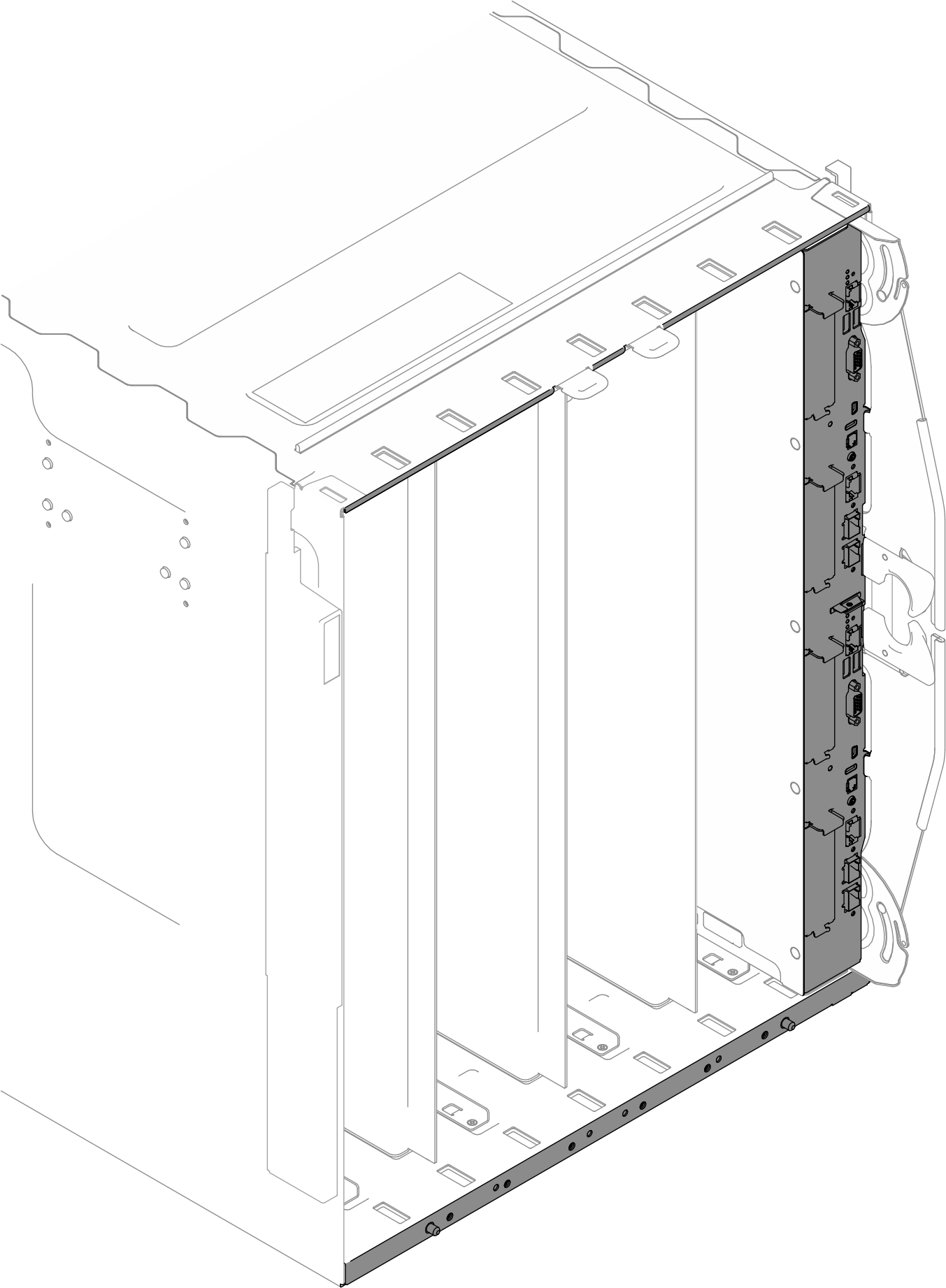

16. トレイがエンクロージャーからはみ出していないことを確認してください。トレイの前面ベゼルとエンクロージャーの外側フレームの表面は、平らな面として位置合わせする必要があります。
    図 20. トレイの前面ベゼルとエンクロージャーの外側フレームの表面の位置合わせ



17. 必要なすべての外部ケーブルをエンクロージャーに接続します。
    注

    余分な力をかけて QSFP ケーブルをソリューションに接続します。
18. 電源ボタンを押して、DWC トレイの両方のノードをオンにすることができます。
19. 前面オペレーター・パネル上の電源 LED が継続的に点灯していることを確認します。これは、各ノードに電力が供給され、電源がオンになっていることを示しています。
20. 他に取り付けるトレイがある場合、ここで実行します。

完了したら

• DWC トレイを初めてエンクロージャーに取り付ける場合は、Setup Utility を使用して DWC トレイを構成し、DWC トレイのオペレーティング・システムをインストールする必要があります。

• DWC トレイの構成を変更した場合、あるいは取り外した DWC トレイとは別のトレイを取り付ける場合は、Setup Utility を使用して DWC トレイを構成する必要があります。また、DWC トレイのオペレーティング・システムをインストールする必要がある場合があります。

注

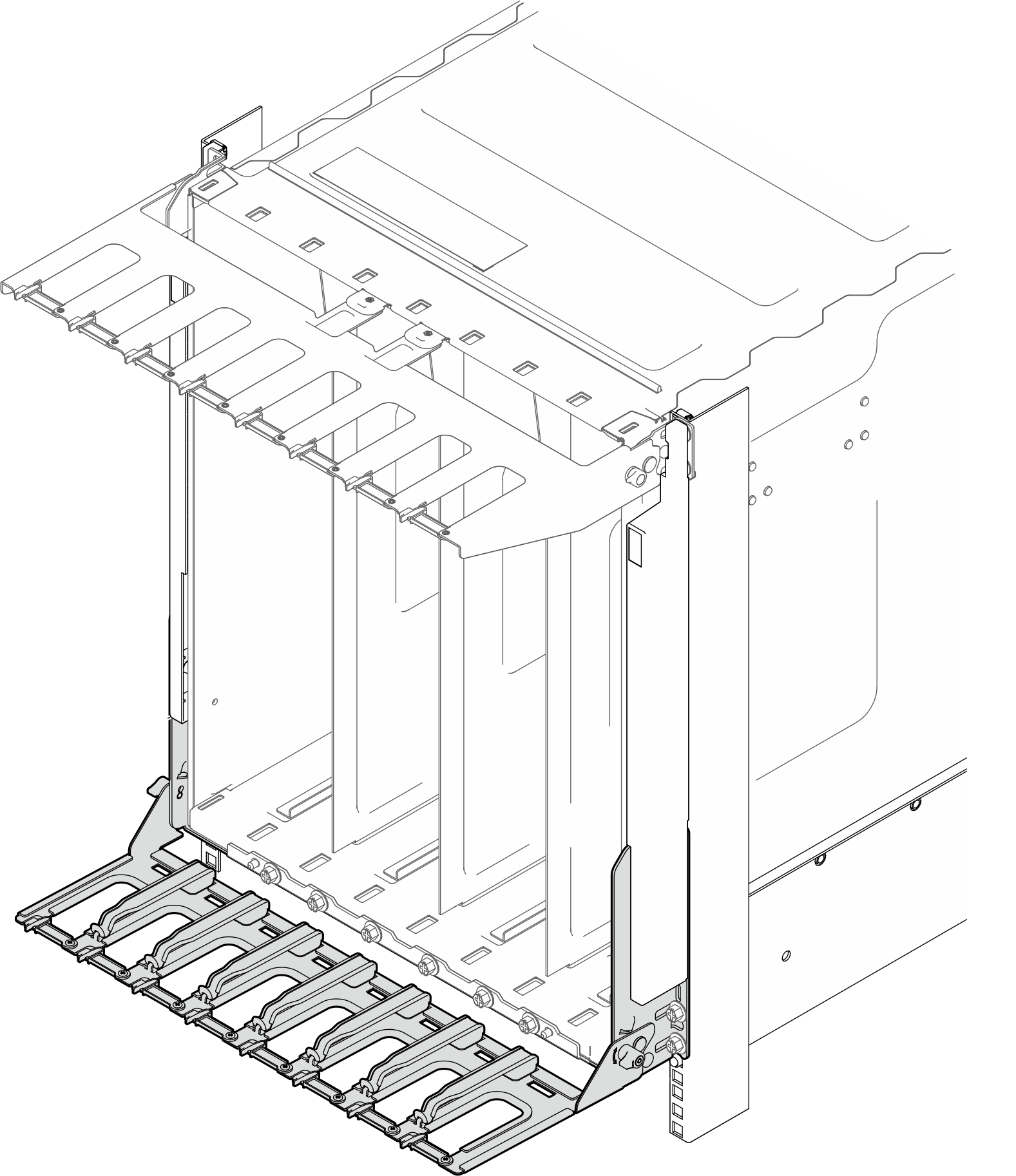

サーバーとスイッチのケーブルは、下部前面サポート・ブラケットのケーブル保持具を通して配線されます。

図 21. 下部サポート・ブラケット

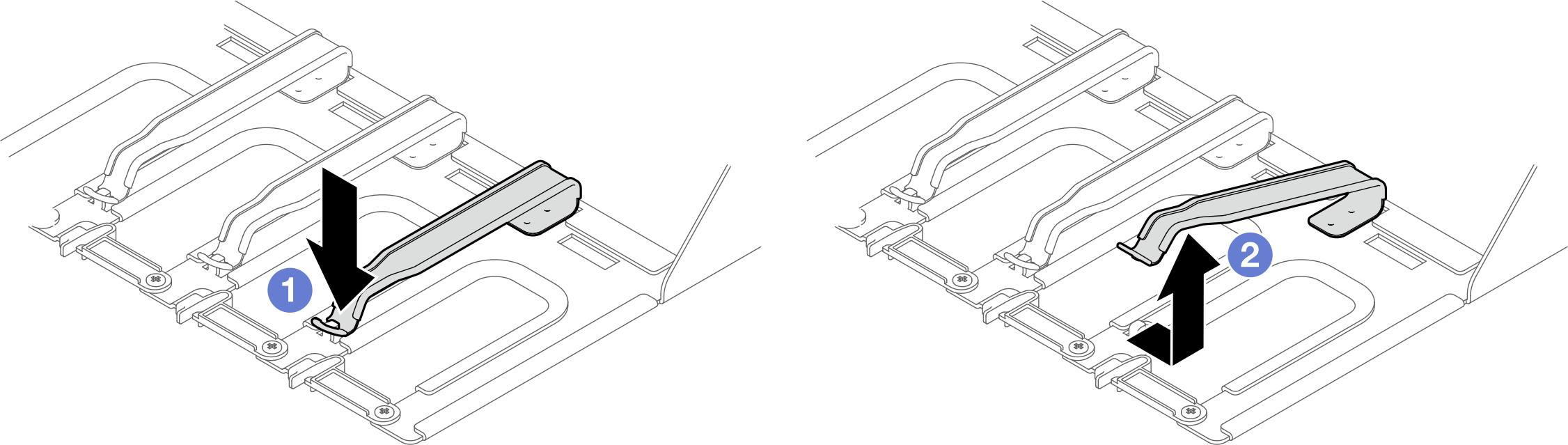

1. ケーブル保持具を開く

   • ケーブル保持具を押し下げます。

   • ケーブル保持具を右に引いた後、引き上げます。

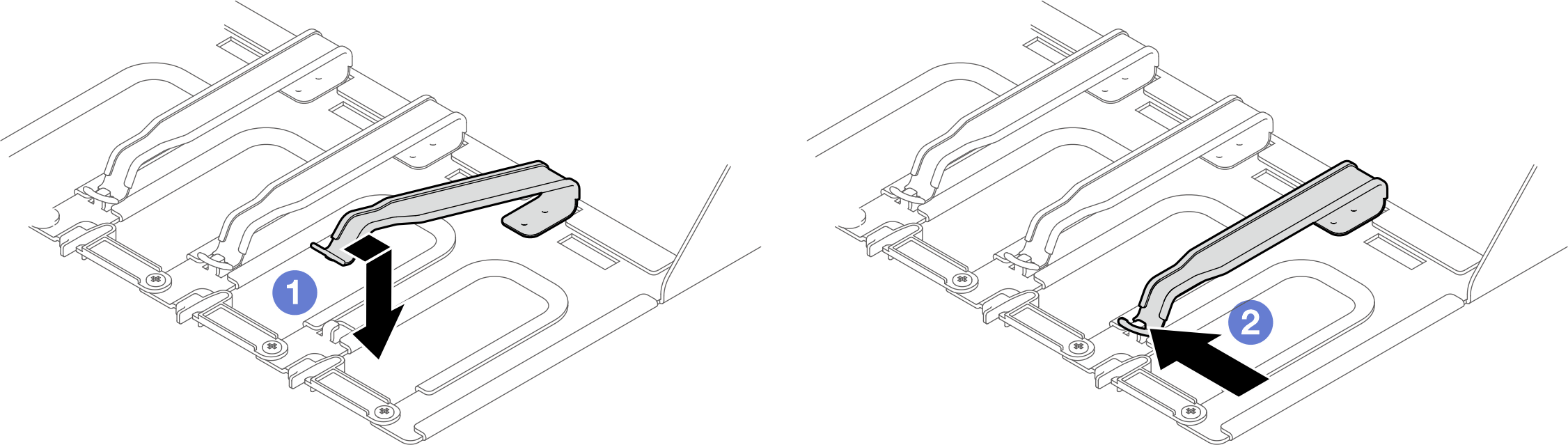

2. ケーブル保持具を閉じる

   • ケーブル保持具を右に引いた後、押し下げます。

   • ケーブル保持具を左に引き、サポート・ブラケットに固定します。
