ギャップ・パッドの識別と位置

SC750 V4 で使用されているギャップ・パッドの形状、位置、交換シナリオ、手順を識別するには、このセクションの情報に従ってください。

SC750 V4 で使用されるギャップ・パッドの取り付けガイドライン​

SC750 V4 で使用されているギャップ・パッドおよびパテ・パッドについては、以下を参照してください。

ウォーター・ループのギャップ・パッド​

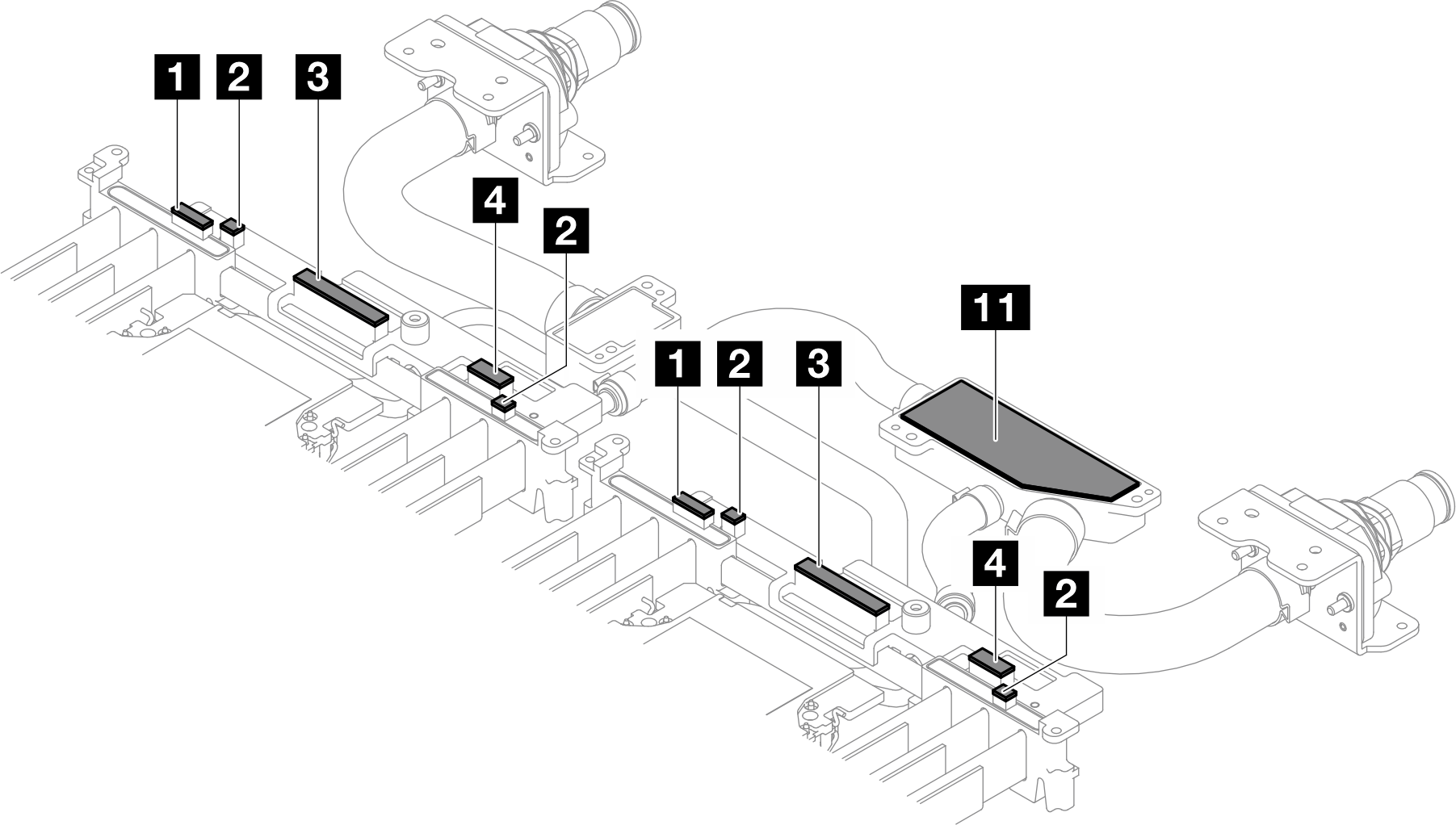

図 1. ウォーター・ループの後端のギャップ・パッド

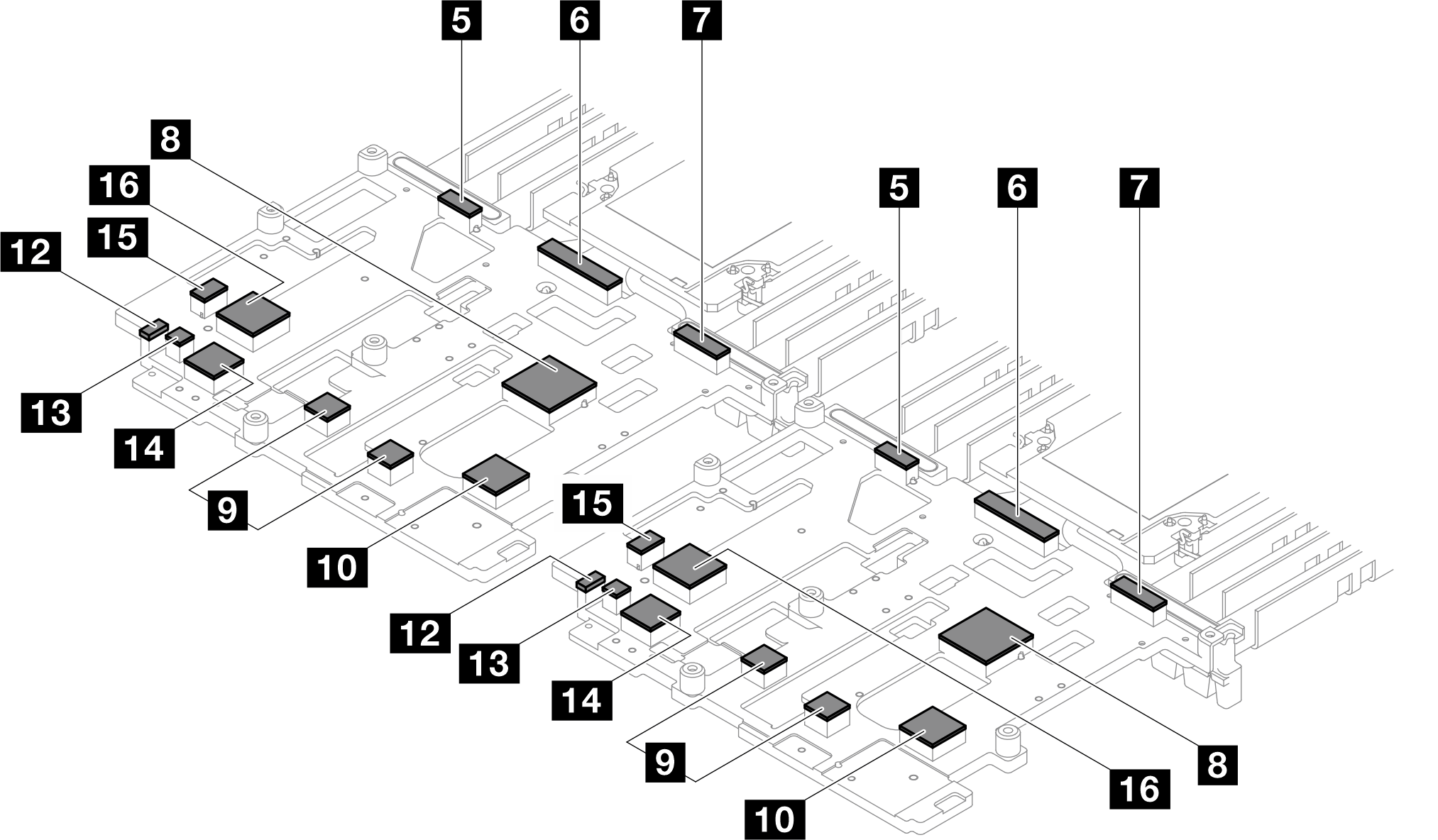

図 2. ウォーター・ループの前端のギャップ・パッド

表 1. ウォーター・ループのギャップ・パッド
パッド番号パッドを必要とするコンポーネントの取り付けパッドの交換が必要なシナリオパッドの取り付け位置パッドの取り付け手順

1, 2, 3, 4

ウォーター・ループのパッドが破損しているか取り外されている場合は、パッドを交換してください。ウォーター・ループの後端

  1. パッドの青色または透明なプラスチックフィルムをはがし、こちら側をウォーター・ループに取り付けます。

  2. パッドをウォーター・ループに取り付けた後、もう一方のプラスチック・フィルムをパッドから取り外します。

11

ウォーター・ループのパッドが破損しているか取り外されている場合は、パッドを交換してください。ウォーター・ループの後端にあるミキシング・チャンバー

  1. 黄色い面を上向きにし、プラスチック・フィルムを底面からはがします。

  2. 黄色の面を上に向けて、パッドをミキシング・チャンバーに取り付けます。

5, 6, 7, 8, 9

10, 12, 13, 14, 15

ウォーター・ループのパッドが破損しているか取り外されている場合は、パッドを交換してください。ウォーター・ループの前端

  1. パッドの青色または透明なプラスチックフィルムをはがし、こちら側をウォーター・ループに取り付けます。

  2. パッドをウォーター・ループに取り付けた後、もう一方のプラスチック・フィルムをパッドから取り外します。

VR コールド・プレート・ギャップ・パッド​

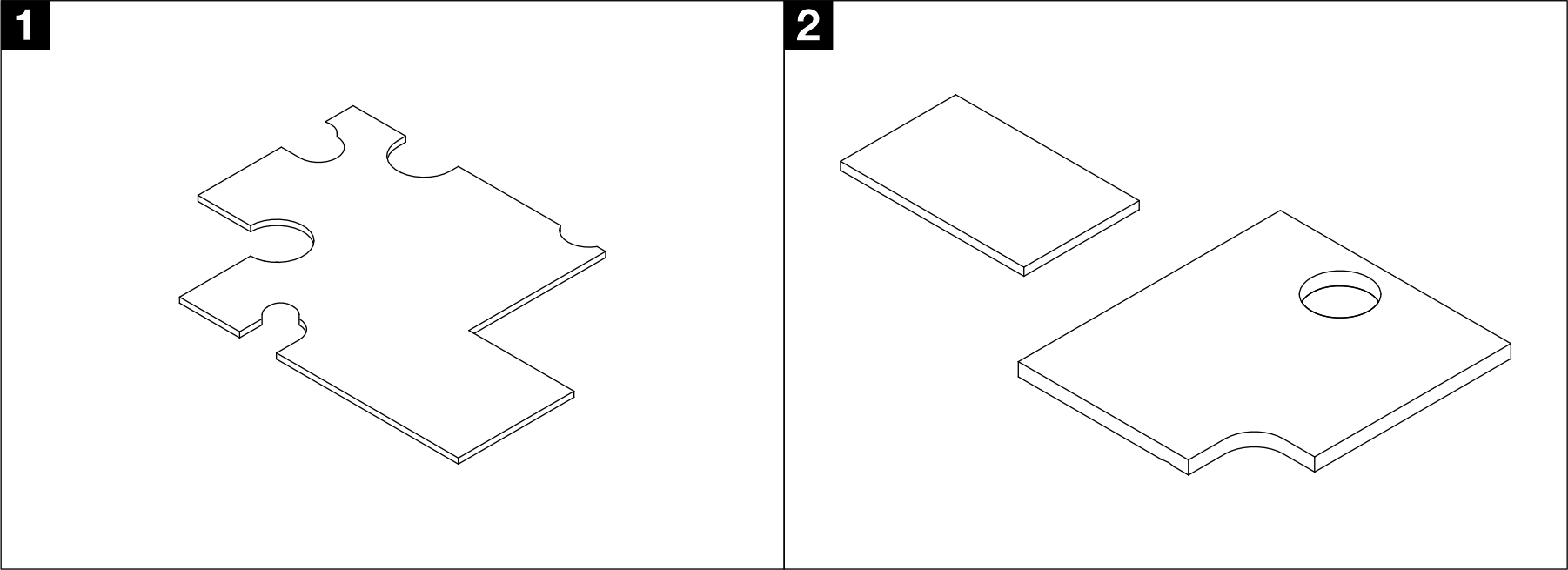

図 3. VR コールド・プレート・ギャップ・パッド

表 2. VR コールド・プレート・ギャップ・パッド
パッド番号パッドを必要とするコンポーネントの取り付けパッドの交換が必要なシナリオパッドの取り付け位置パッドの取り付け手順
1VR コールド・プレート上のパッドが破損しているか外れている場合は、パッドを交換してください。VR コールド・プレートの上側

パッドの透明なプラスチック・フィルムをはがし、この面をコールド・プレートに取り付けます。

2

使い捨てギャップ・パッド。

VR コールド・プレートを取り外したら、必ずパッドを交換してください。

VR コールド・プレートの下側

  1. パッドには 2 つのプラスチックフィルムがあり、1 つは透明で、もう 1 つは印刷されています。

  2. 透明なプラスチックフィルムをはがし、こちら側をコールドプレートに取り付けます。

  3. もう一方のプラスチックフィルムをはがします。

ConnectX-7 NDR アダプターのギャップ・パッド​

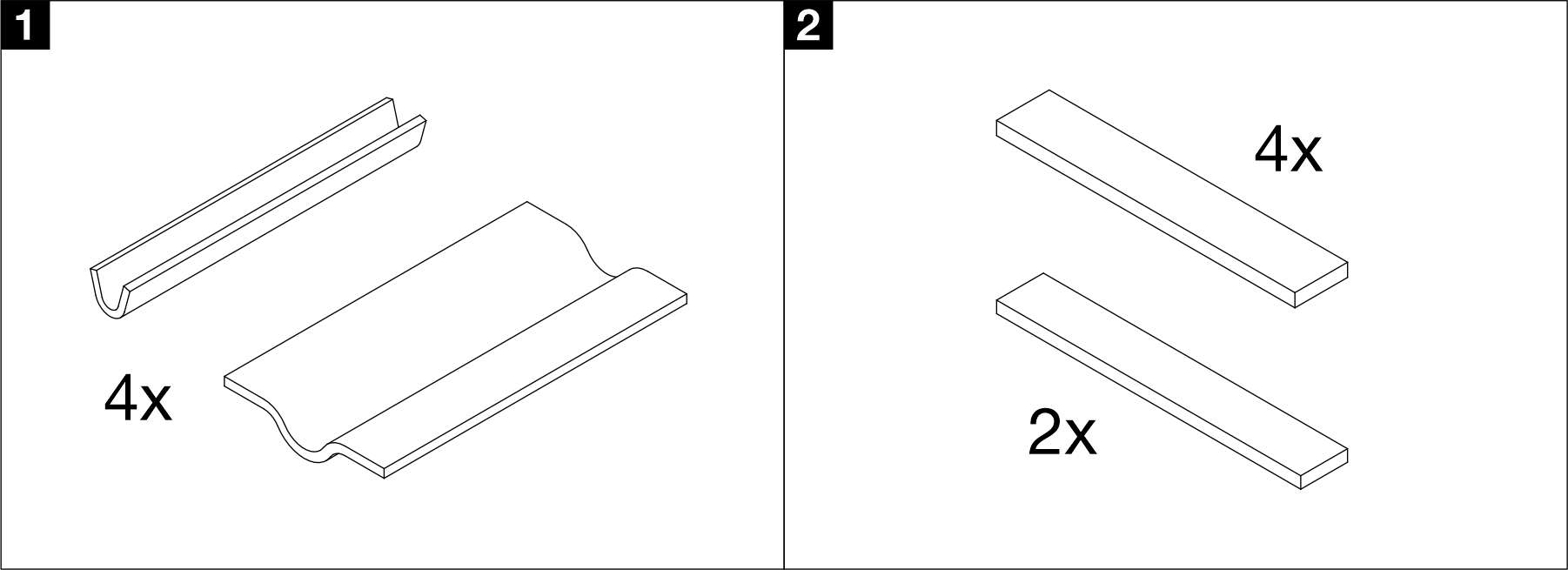

図 4. ConnectX-7 NDR アダプターのギャップ・パッド

表 3. ConnectX-7 NDR アダプターのギャップ・パッド
パッド番号パッドを必要とするコンポーネントの取り付けパッドの交換が必要なシナリオパッドの取り付け位置パッドの取り付け手順
1

ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り付け。

使い捨てギャップ・パッド。

ConnectX-7 NDR 400 ライザー・アセンブリーを取り外したら、必ずパッドを交換してください。

ConnectX-7 NDR 400 インターフェース・プレート

  1. パッドには 2 つのプラスチックフィルムがあり、1 つは透明で、もう 1 つは印刷されています。

  2. 透明なプラスチックフィルムをはがし、こちら側をコールドプレートに取り付けます。

  3. もう一方のプラスチックフィルムをはがします。

2

ConnectX-7 NDR 200 アダプター・ライザー・アセンブリーの取り付け。

使い捨てギャップ・パッド。

ConnectX-7 NDR 200 ライザー・アセンブリーを取り外したら、必ずパッドを交換してください。

ConnectX-7 NDR 200 インターフェース・プレート

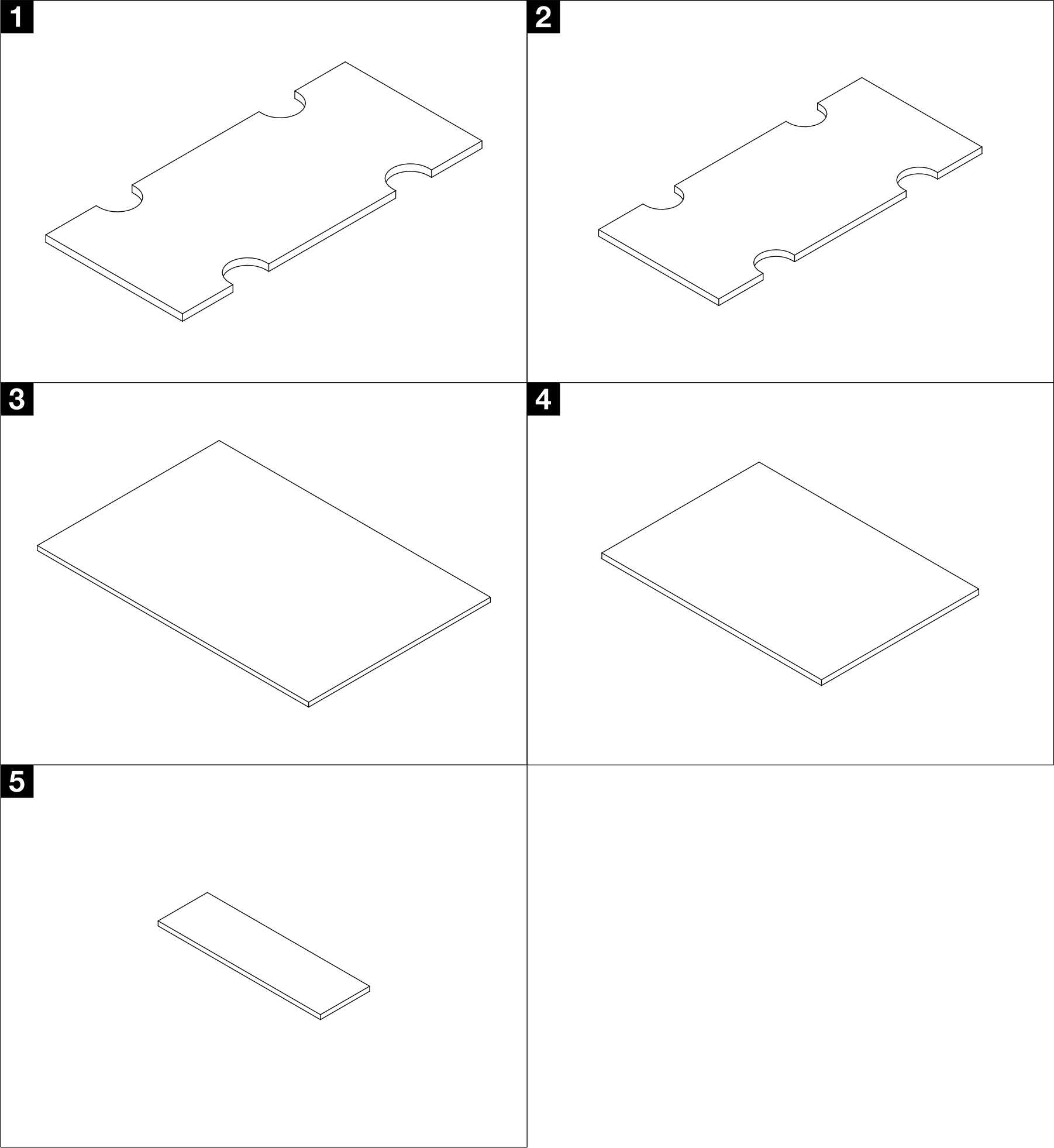

E3 S ドライブ・ギャップ・パッド​



表 4. E3 S ドライブ・ギャップ・パッド
パッド番号パッドを必要とするコンポーネントの取り付けパッドの取り付け位置パッドの交換シナリオパッドの取り付け手順
1E3.S ミドル・コールド・プレートの上側E3.S ミドル・コールド・プレートのパッドが破損したときや取り外したときは、パッドを交換します。

  1. パッドの青色または透明なプラスチック・フィルムをはがし、この面をコールド・プレートに取り付けます。

  2. パッドをコールド・プレートに取り付けた後、もう一方のプラスチック・フィルムをパッドから取り外します。

2E3.S ミドル・コールド・プレートの下側

使い捨てギャップ・パッド。

E3.S ミドル・コールド・プレートを取り外したら、必ずパッドを交換してください。

  1. パッドには 2 つのプラスチックフィルムがあり、1 つは透明で、もう 1 つは印刷されています。

  2. 透明なプラスチックフィルムをはがし、こちら側をコールドプレートに取り付けます。

  3. もう一方のプラスチックフィルムをはがします。

3E3.S ドライブ・ヒートシンクE3.S ドライブ・ヒートシンクのパッドが破損したときや取り外したときは、パッドを交換します。

  1. 黄色い面を上向きにし、プラスチック・フィルムを底面からはがします。

  2. 黄色の面を上に向け、E3.S ドライブ・ヒートシンクにパッドを取り付けます。

4

E3.S 前面ドライブ・ケージ・アセンブリーの取り付け

ウォーター・ループウォーター・ループのパッドが破損しているか外れている場合は、パッドを交換してください。

  1. 黄色い面を上向きにし、プラスチック・フィルムを底面からはがします。

  2. 黄色の面を上に向け、パッドをウォーター・ループに取り付けます。

5

E3.S 前面ドライブ・ケージ・アセンブリーの取り付け

ウォーター・ループ

使い捨てギャップ・パッド。

E3.S 前面ドライブ・ケージを取り外したら、必ずパッドを交換してください。

  1. パッドには 2 つのプラスチックフィルムがあり、1 つは透明で、もう 1 つは印刷されています。

  2. 透明なプラスチックフィルムをはがし、こちら側をコールドプレートに取り付けます。

  3. もう一方のプラスチックフィルムをはがします。
