ウォーター・ループの取り付け

ウォーター・ループをトレイに取り付けるには、以下の情報を参照してください。

このタスクについて

必要なツール

• PH1、PH2、T10、T20、および T30 ねじ用ドライバー

• Waterloop Service Kit (SC750 V4) (サービス・キット内のウォーター・ループ・キャリアは再使用可能です。今後の交換のニーズに備えて、サーバーが稼働する施設で保管することをお勧めします。)

• Up VR Gap Pad Kit (SC750 V4)

• MID E3.S TOP Gap Pad (SC750 V4) (E3.S 中央ドライブが取り付けられている場合)

• MID E3.S BOT Gap Pad (SC750 V4) (E3.S 中央ドライブが取り付けられている場合)

• Storage Gap Pad Kit (SC750 V4) (E3.S 前面ドライブが取り付けられている場合)

• Storage Gap Pad Kit (SC750 V4) (E3.S 1T デュアル前面ドライブまたは E3.S 2T シングル前面ドライブが取り付けられている場合)

• CX7 NDR200 Gap Pad (SC750 V4) (ConnectX-7 NDR 200 アダプターが取り付けられている場合)

• CX7 Gap Pad (SC750 V4) (ConnectX-7 NDR 400 アダプターが取り付けられている場合)

S038

注意

この手順では、目を保護する防具を装着する必要があります。

S040

注意

この手順では、防護手袋を装着する必要があります。

S042

危険

危険

本製品に含まれる水または水溶液による感電のリスクがあります。濡れた手で、または水がこぼれた状態で、通電している機器の上や近くで作業しないでください。

重要

ギャップ・パッドの交換に関するガイドライン

• ギャップ・パッドの位置と手順については、ギャップ・パッドの識別と位置を参照してください。

• ギャップ・パッドを交換する前に、アルコール・クリーニング・パッドで表面を慎重にクリーニングします。

• ギャップ・パッドは、変形しないように慎重に持ってください。ねじ穴や開口部がギャップ・パッドの素材によってふさがれていないことを確認します。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• タスクを実行しようとしている対応する DWC トレイの電源をオフにします。

• エンクロージャーからすべての外部ケーブルを切り離します。

• QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

• ウォーター・ループの損傷を避けるために、ウォーター・ループの取り外し、取り付け、または折り畳みを行うときは、必ずウォーター・ループ・キャリアを使用してください。

• トルク・ドライバーが手元にない場合はリクエストすることができます。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. パッケージ・ボックスを開けて、ウォーター・ループから保護カバーを取り外します。
   1. ウォーター・ループからフォーム・カバーを取り外します。
   2. ウォーター・ループからプラスチック・カバーを取り外します。
   図 1. ウォーター・ループからの保護カバーの取り外し


2. ウォーター・ループがパッケージ・ボックスに入ったままの状態で、ウォーター・ループの 6 本の T20 ねじを緩めます。
   図 2. パッケージ・ボックス内のウォーター・ループからの 6 本のねじの取り外し


3. プロセッサーおよびウォーター・ループ・プロセッサーのコールド・プレートの熱伝導グリースをクリーニングします。
   1. アルコール・クリーニング・パッドを使用して、プロセッサー上の古い熱伝導グリースとウォーター・ループ上のプロセッサー・コールド・プレートを丁寧にクリーニングします。
   2. プロセッサー識別ラベルをウォーター・ループから取り外し、交換用プロセッサーに付属する新しいラベルと交換します。ラベルを取り外して新しいウォーター・ループに配置できない場合、または輸送時にラベルが損傷した場合、ラベルは油性マーカーを使用して配置されるため、新しいウォーター・ループの同じ場所あるプロセッサー ID ラベルからのプロセッサーのシリアル番号を書き留めます。
   3. 注射器を使用してプロセッサーの上部に熱伝導グリースを塗布します。等間隔で 4 つの点を描くようにし、それぞれの点が熱伝導グリース約 0.1 ml です。
      注

      プロセッサーの接点側を下にして、慎重にプロセッサーおよび保持器具を平らな面に置きます。

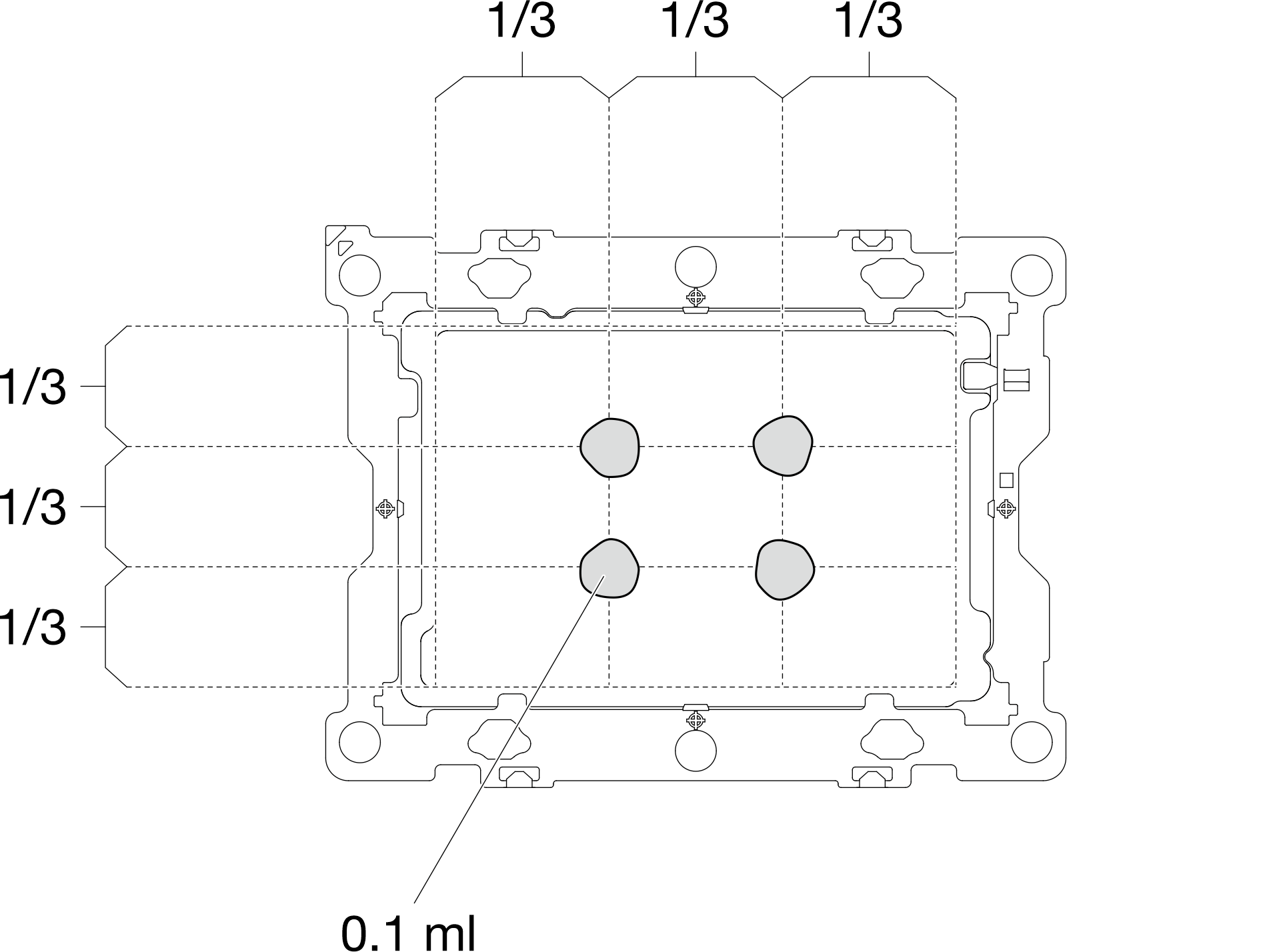

      図 3. 熱伝導グリースの塗布

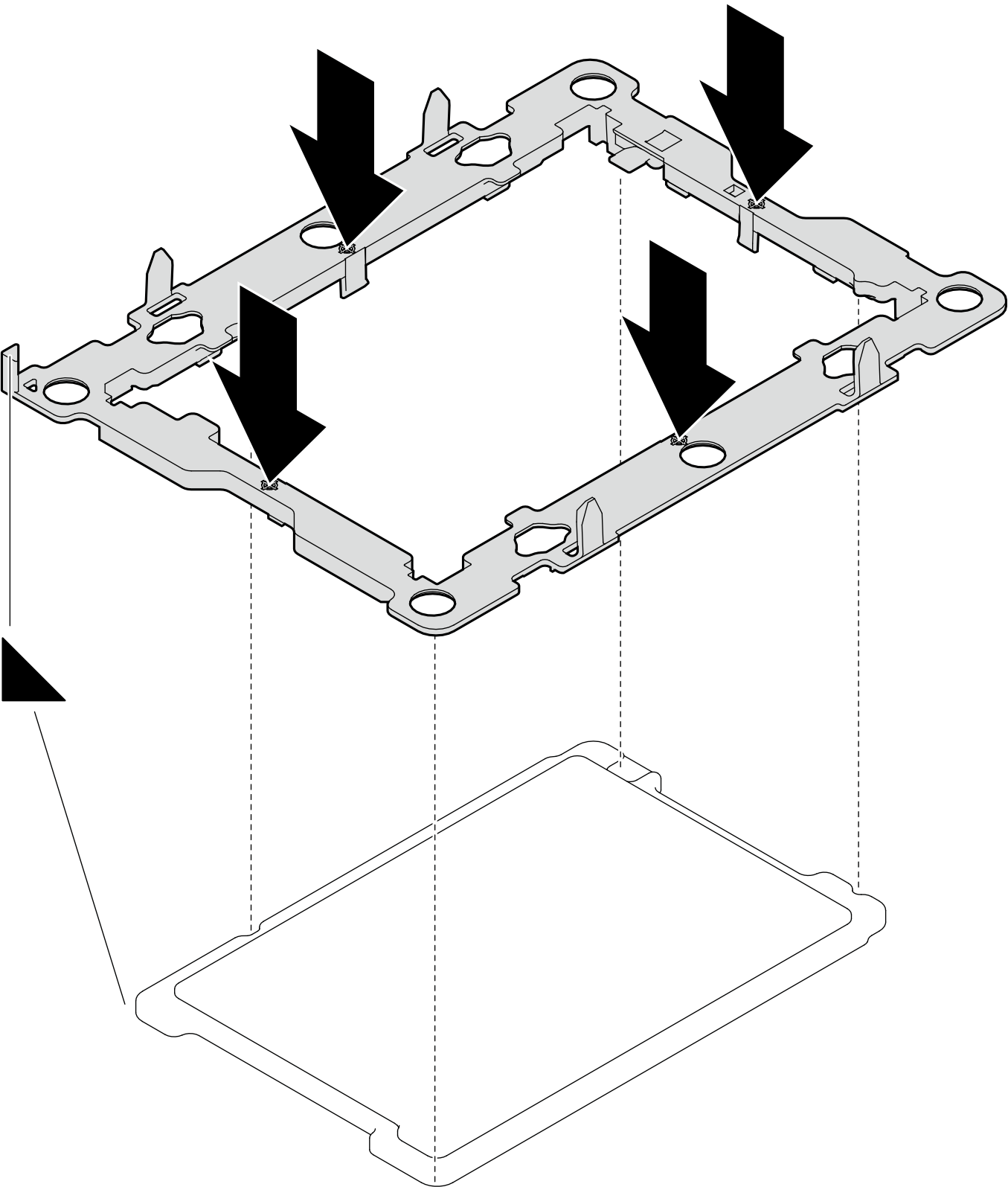

4. 必要に応じて、プロセッサーにプロセッサー保持器具を取り付けます。
   1. プロセッサー保持器具の三角マークを、プロセッサーの角の端にある三角形のマークに合わせます。
   2. プロセッサーの上にプロセッサー保持器具を静かに置きます。プロセッサー保持器具の 4 つの側面をゆっくり押して、プロセッサーを固定します。
      図 4. プロセッサー保持器具の取り付け

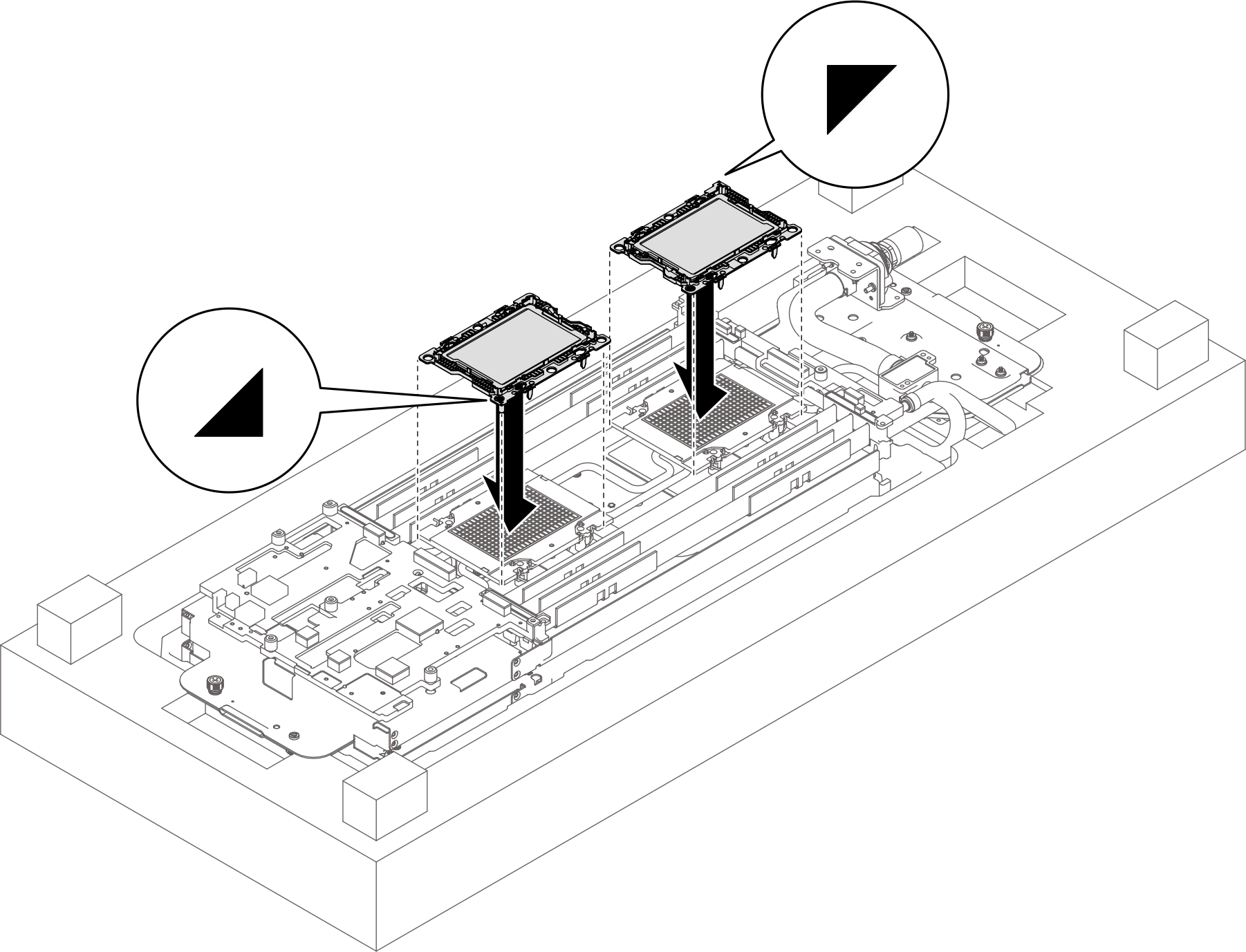

5. ウォーター・ループがまだパッケージ・ボックスに入っている間に、プロセッサーをウォーター・ループに取り付けます。
   1. プロセッサー保持器具の三角マークをウォーター・ループの冷却プレートの下面の三角スロットに合わせます。プロセッサー保持器具のポストとクリップを冷却プレートの四隅の開口部に挿入して、プロセッサーをウォーター・ループの冷却プレートの下面に取り付けます。
      図 5. プロセッサーのウォーター・ループへの取り付け

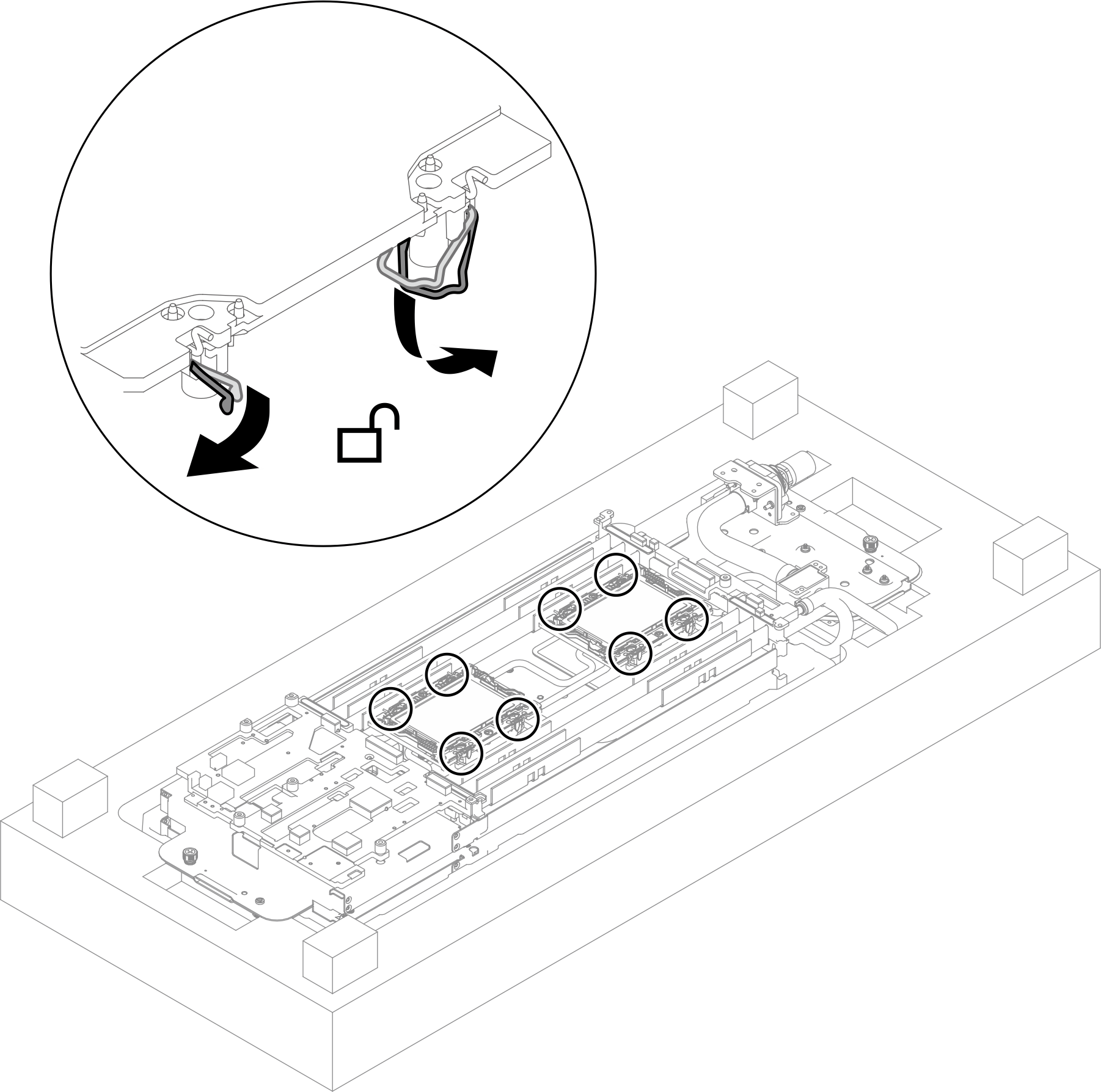

   2. すべての反傾斜ワイヤー・ベイル (ノードあたり 8 個の反傾斜ワイヤー・ベイル) をロック解除位置まで外側に回転します。
      図 6. Torx T30 拘束ねじのロック解除


6. パッケージ・ボックスからウォーター・ループを取り外します。必ず、以下の図においてグレーでマークされたタッチ・ポイントを持ってください。
   重要

   タッチ・ポイント以外の場所でウォーター・ループを保持すると、ウォーター・ループが損傷する可能性があります。

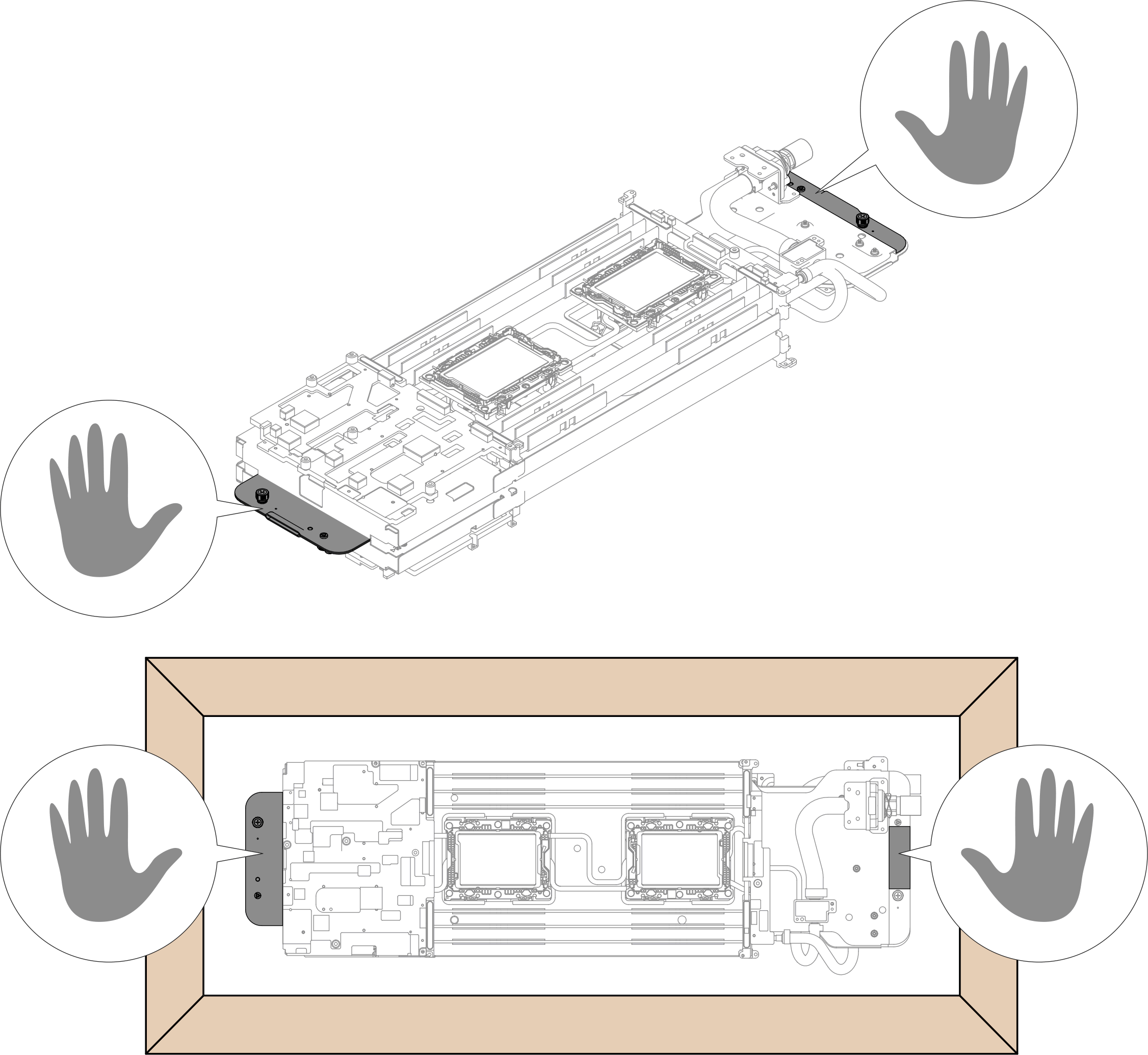

   図 7. パッケージ・ボックスからウォーター・ループを取り外す場合のタッチ・ポイント

   上の画像	ウォーター・ループの等尺図
   下の画像	ウォーター・ループの上面図





   重要

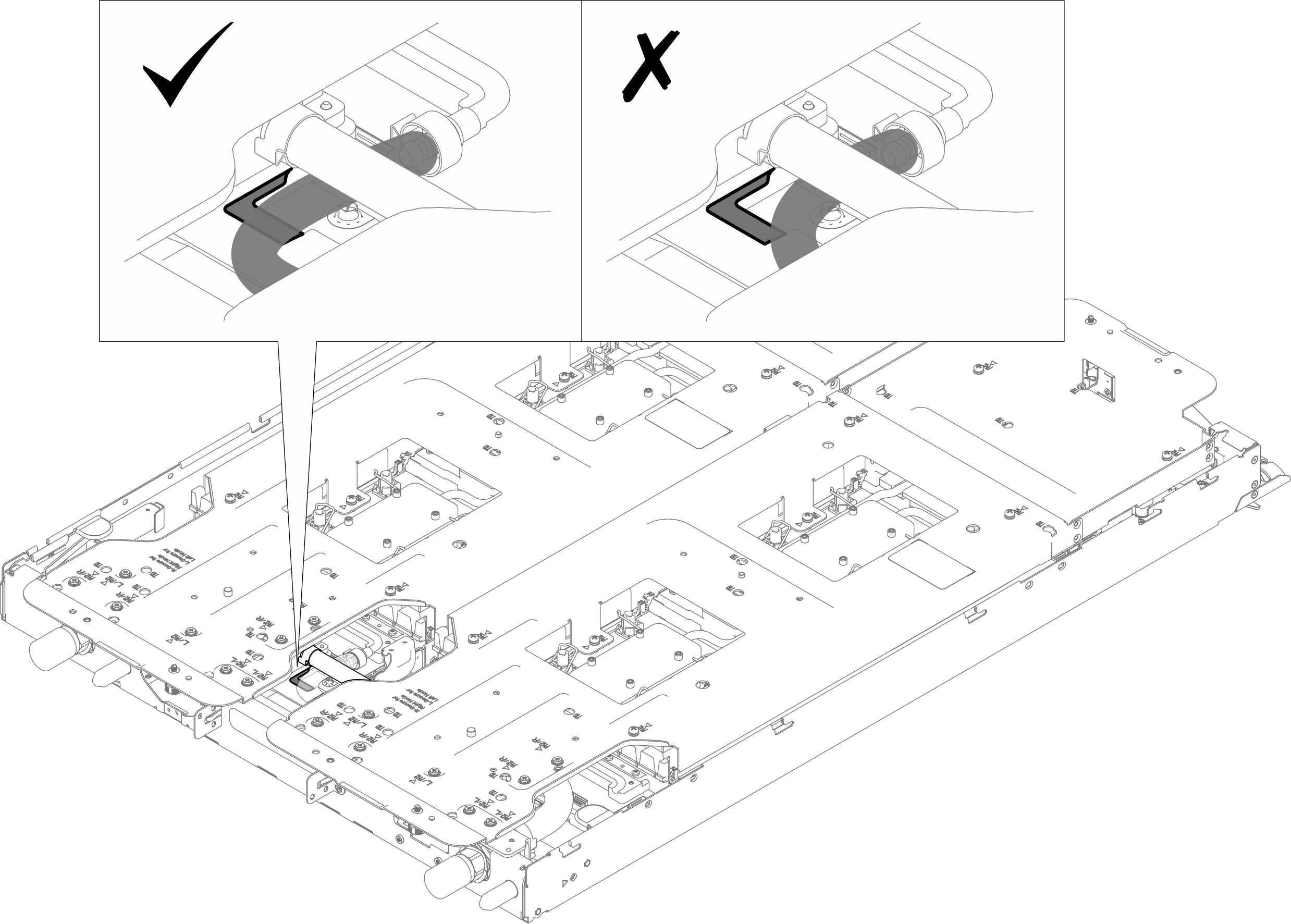

   ウォーター・ループをトレイに取り付ける前に、ウォーター・ループを垂直に立たせたままにしてください。ウォーター・ループを水平に置いて作業面に接触させると、ギャップ・パッドが損傷する場合があります。

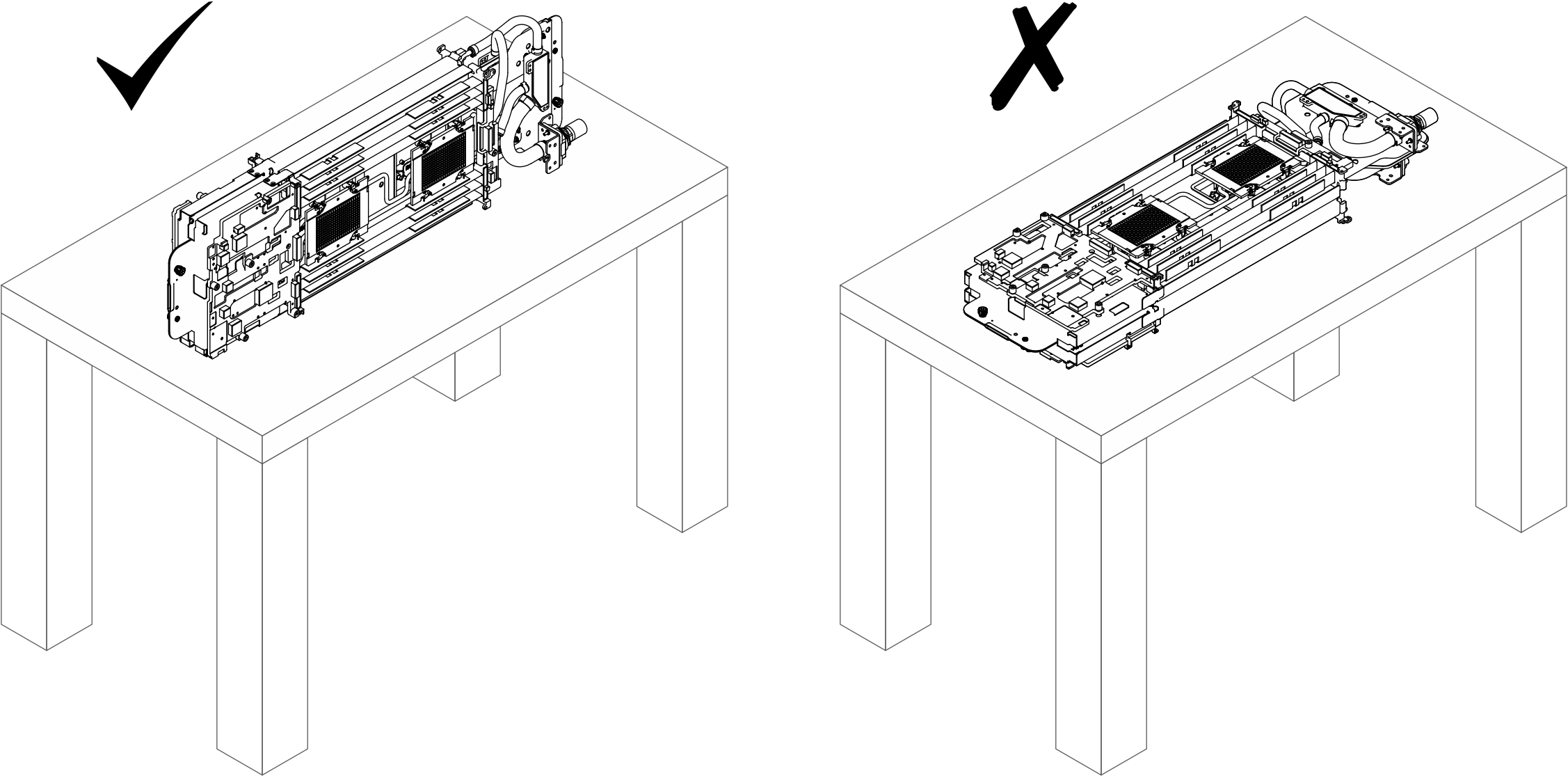

   図 8. トレイに取り付ける前のウォーター・ループの取り扱い


7. ウォーター・ループのギャップ・パッドをチェックし、破損しているパッドや取り外されているパッドがある場合は、新しいパッドと交換します。
   図 9. ウォーター・ループ・ギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

8. プロセッサー・ボードに取り付けられた VR コールド・プレートのギャップ・パッドを確認し、破損しているか取り外されている場合は、新しいものと交換します。
   図 10. VR コールド・プレート・ギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

9. ウォーター・ループを右側のノードに取り付けます (トレイの前面から見た場合)。
   1. ウォーター・ループを両手で慎重に持ち、裏返します。
   2. (トレイの前面から見た場合) 右側のノードの 3 つのガイド・ピンにウォーター・ループをゆっくり置きます。次に、ウォーター・ループをゆっくり下げ、システム・ボードにしっかりと固定されていることを確認します。

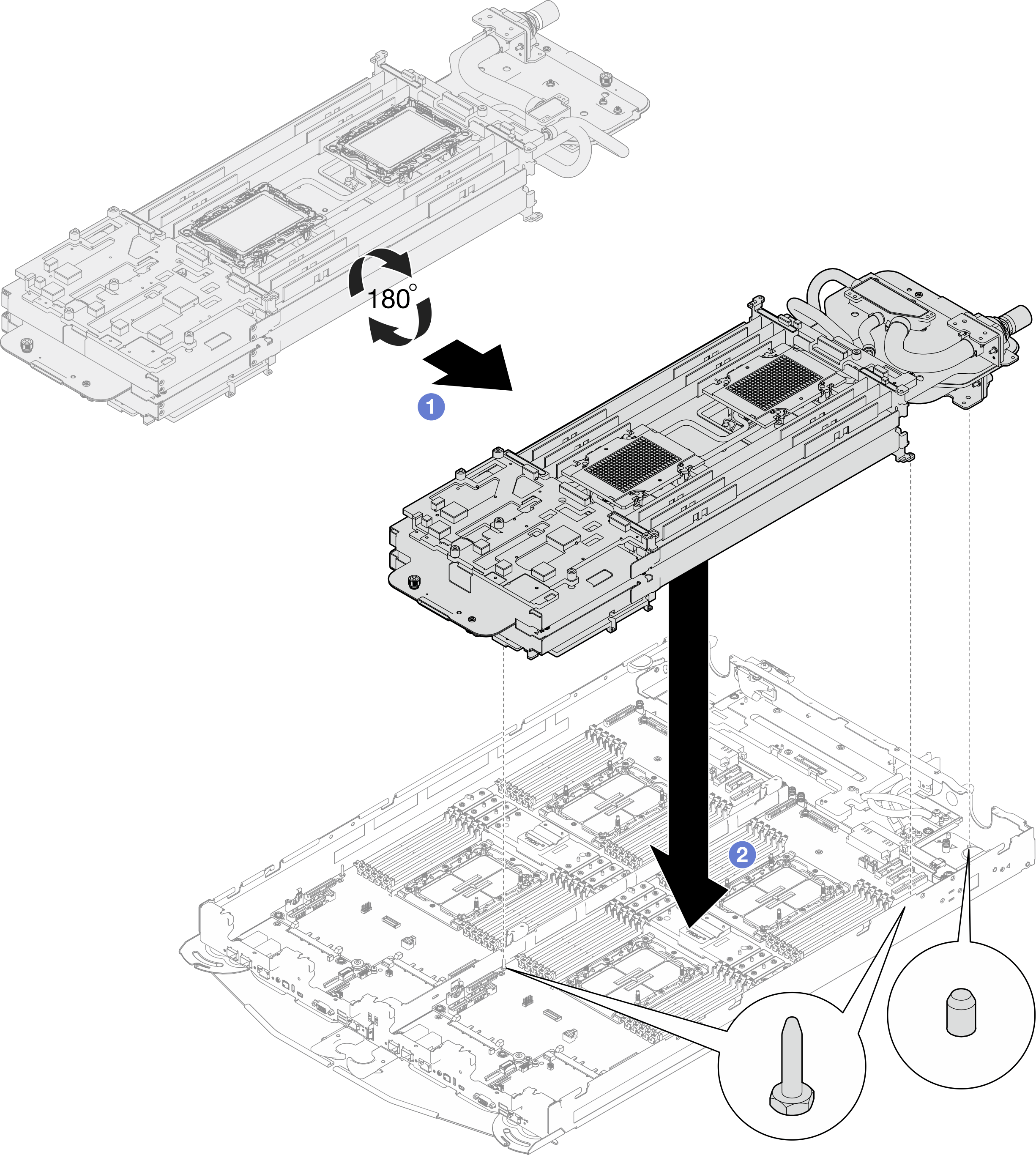

      図 11. 右側のノードへのウォーター・ループの取り付け


10. クイック・コネクト・スロットの近くにあるガイド・ピンが正しく取り付けられていることを確認します。正しく取り付けられている場合、ガイド・ピンはガイド穴を通して挿入され、見えるはずです。正しく取り付けられていないと、ガイド・ピンが見えず、ウォーター・ループがトレイの上にわずかに浮いています。

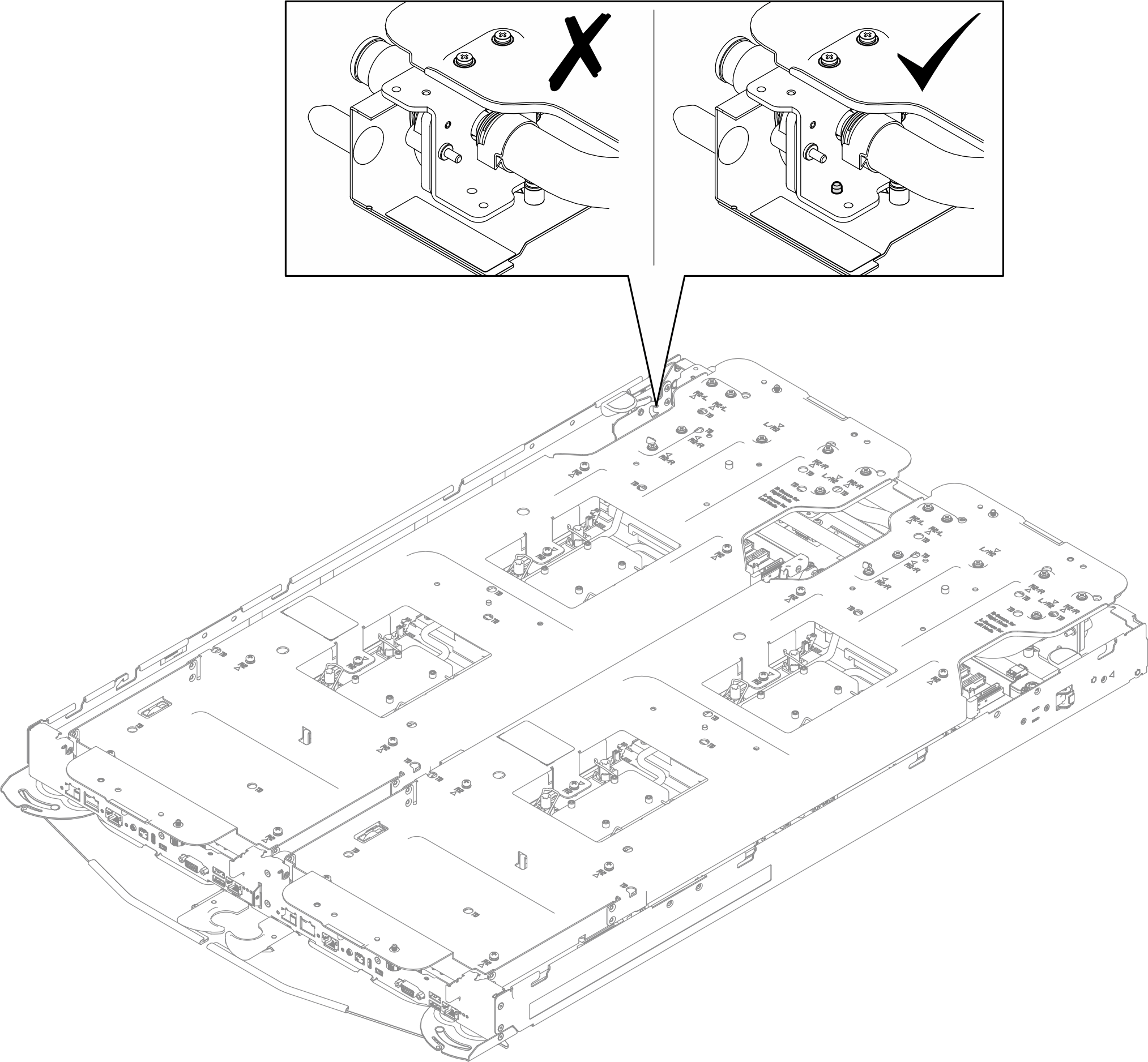

    図 12. ガイド・ピン取り付け結果の確認

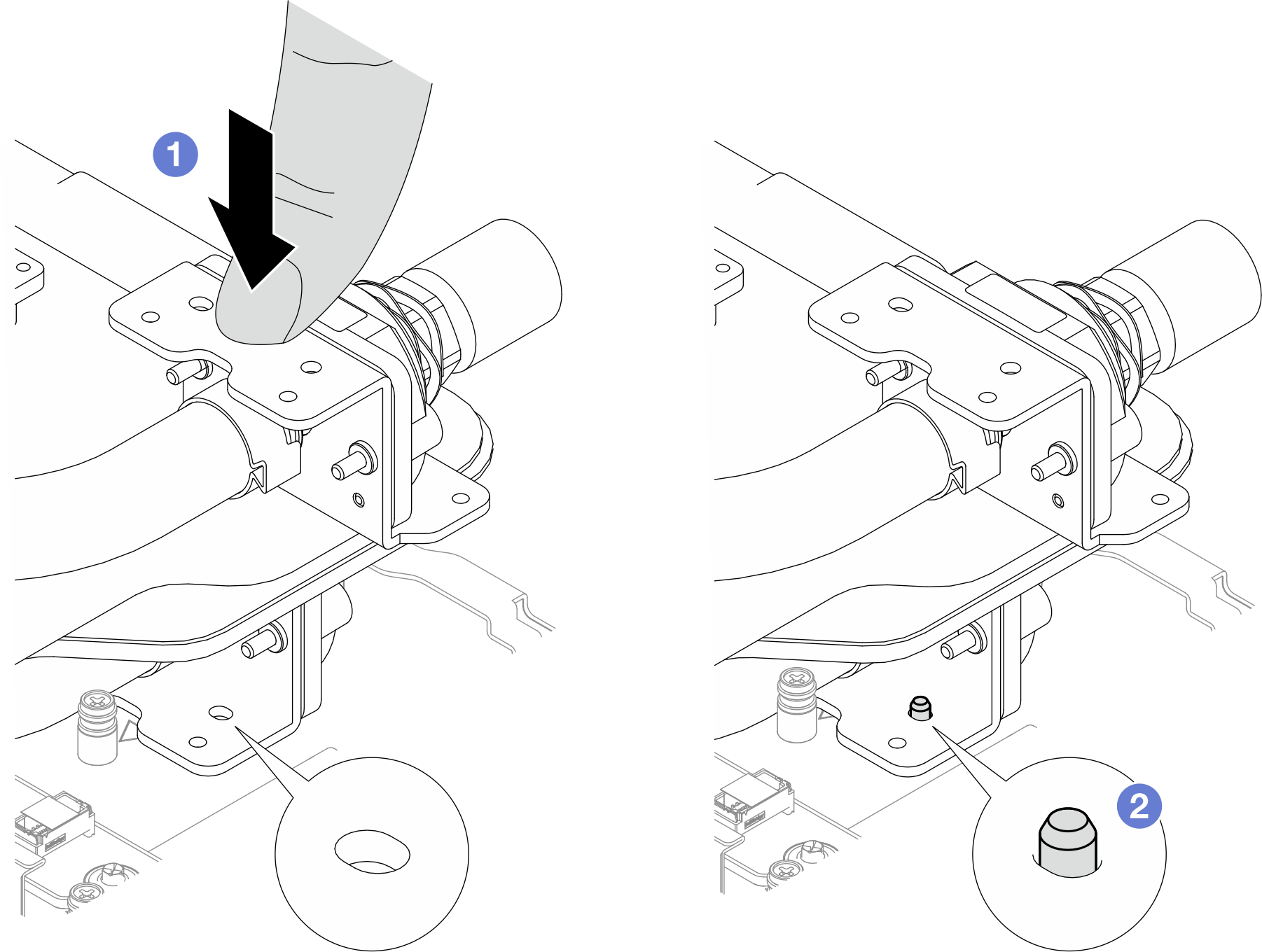

    1. ガイド・ピンが正しく取り付けられていない場合は、ウォーター・ループを押し下げます。
    2. ガイドピンをガイド穴に挿入する必要があります。
    図 13. 正しく取り付けられていないガイドピンの修正


11. ウォーター・ループ・キャリアの両端にある 2 つの拘束つまみねじを完全に緩めます。
    図 14. 拘束つまみねじを緩める

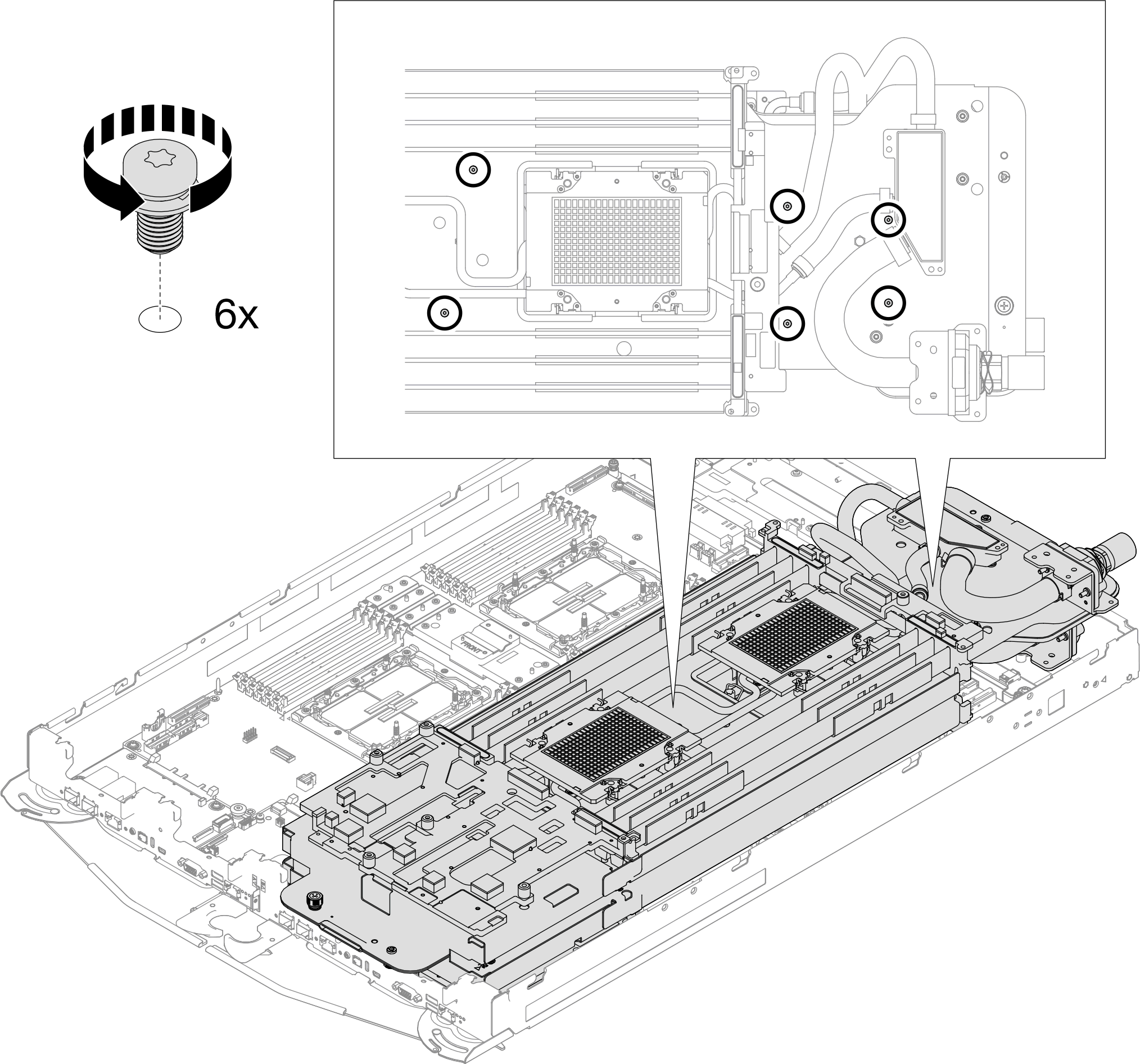

12. ウォーター・ループから 6 本の T20 ねじを取り外します。
    図 15. ウォーター・ループからの 6 本のねじの取り外し


13. 手順 4 から手順 5 を繰り返し、ウォーター・ループの反対側にプロセッサーを取り付けます。
14. ウォーター・ループのギャップ・パッドをチェックし、破損しているパッドや取り外されているパッドがある場合は、新しいパッドと交換します。
    図 16. ウォーター・ループ・ギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

15. プロセッサー・ボードに取り付けられた VR コールド・プレートのギャップ・パッドを確認し、破損しているか取り外されている場合は、新しいものと交換します。
    図 17. VR コールド・プレート・ギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

16. 図に示すように、ウォーター・ループの反対側を広げて取り付けます。
    図 18. ウォーター・ループを広げる


17. ウォーター・ループからサポート・プレートを取り外します。
    図 19. ウォーター・ループからサポート・プレートを取り外します


18. クイック・コネクト・スロットの近くにあるガイド・ピンが正しく取り付けられていることを確認します。正しく取り付けられている場合、ガイド・ピンはガイド穴を通して挿入され、見えるはずです。正しく取り付けられていないと、ガイド・ピンが見えず、ウォーター・ループがトレイの上にわずかに浮いています。
    図 20. ガイド・ピン取り付け結果の確認

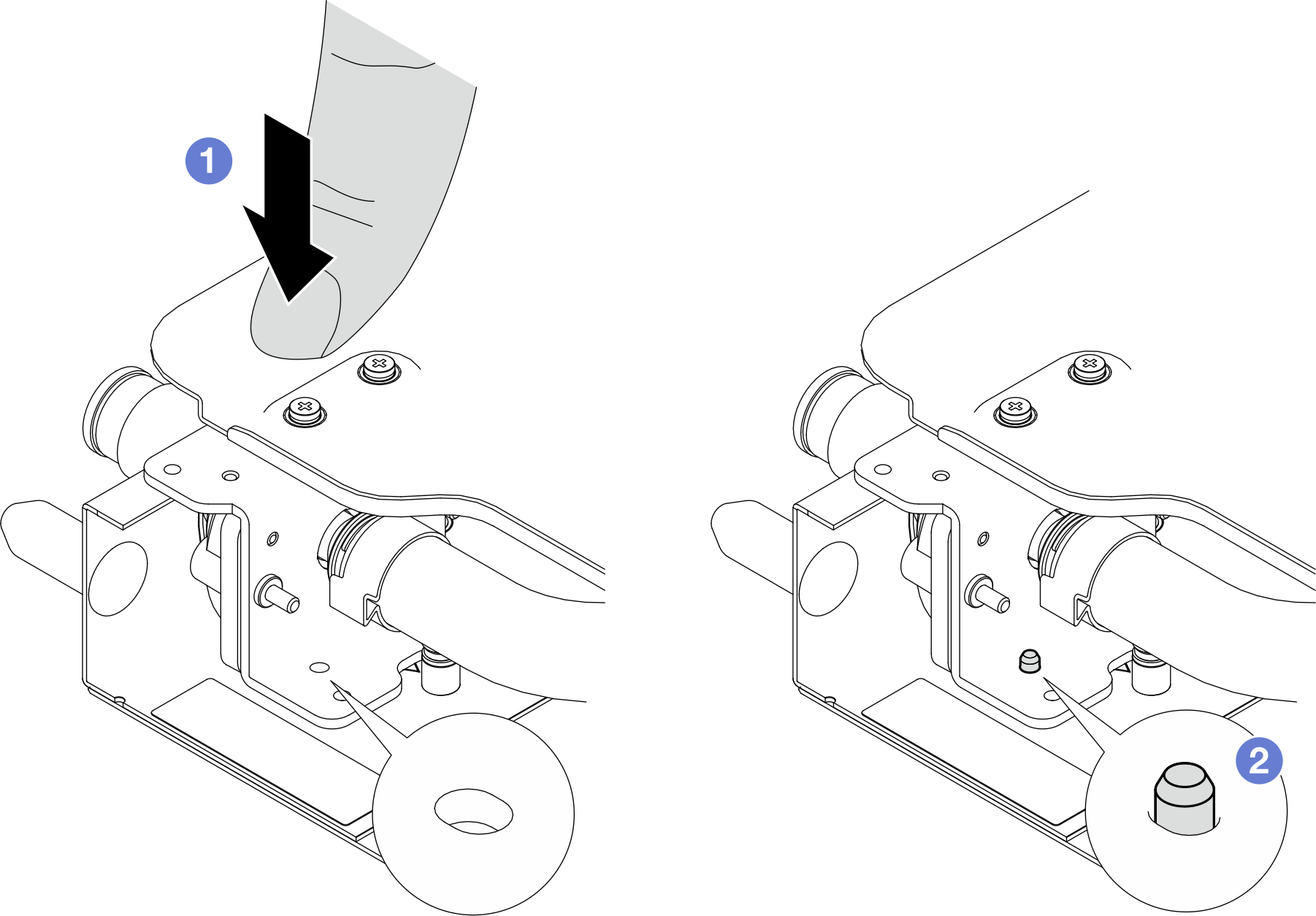

    1. ガイド・ピンが正しく取り付けられていない場合は、ウォーター・ループを押し下げます。
    2. ガイドピンをガイド穴に挿入する必要があります。
    図 21. 正しく取り付けられていないガイドピンの修正


19. 配送用ブラケットのねじ穴を通してミキシング・チャンバーをトレイに固定するねじを取り付けます。
    1. 右側のノード (トレイの前面から見た場合) の配送用ブラケットのねじ穴の位置を確認します。
       図 22. 配送用ブラケットのミキシング・チャンバーのねじ穴の位置

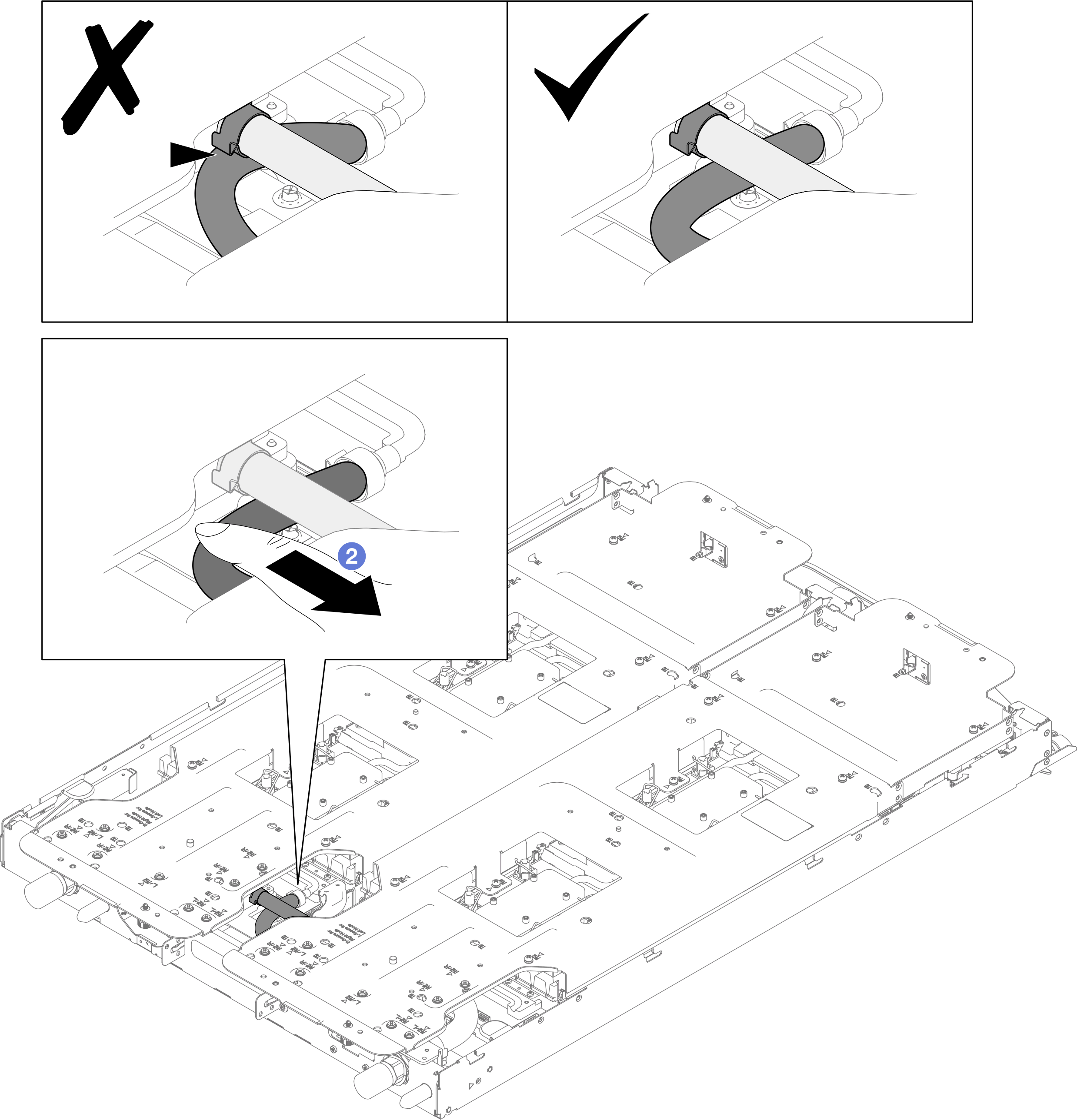

    2. 2 つの水管が層になっているねじ穴の下のスペースを検査します。上部チューブには金属クリップがあります。下部チューブは金属クリップに接触しないようにしてください。下部チューブが金属クリップから外れるまで、下部チューブを調整します。
       図 23. 下部チューブを調整して、金属クリップに接触しないようにします



       注

       PDB コールド・プレートには L 字型の傾斜部分があり、下部チューブのスペースを確保しています。L 字型の傾斜部分は、以下の図で指定されています。下部チューブを必ず傾斜部分内に収めてください。

       図 24. 下部チューブを PDB コールド・プレート上の傾斜内に保持する


    3. 下部チューブが上部チューブの金属クリップに接触しないようにすると同時に、配送用ブラケットのねじ穴にねじを取り付けて、ミキシング・チャンバーをトレイに固定します。
       注

       参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

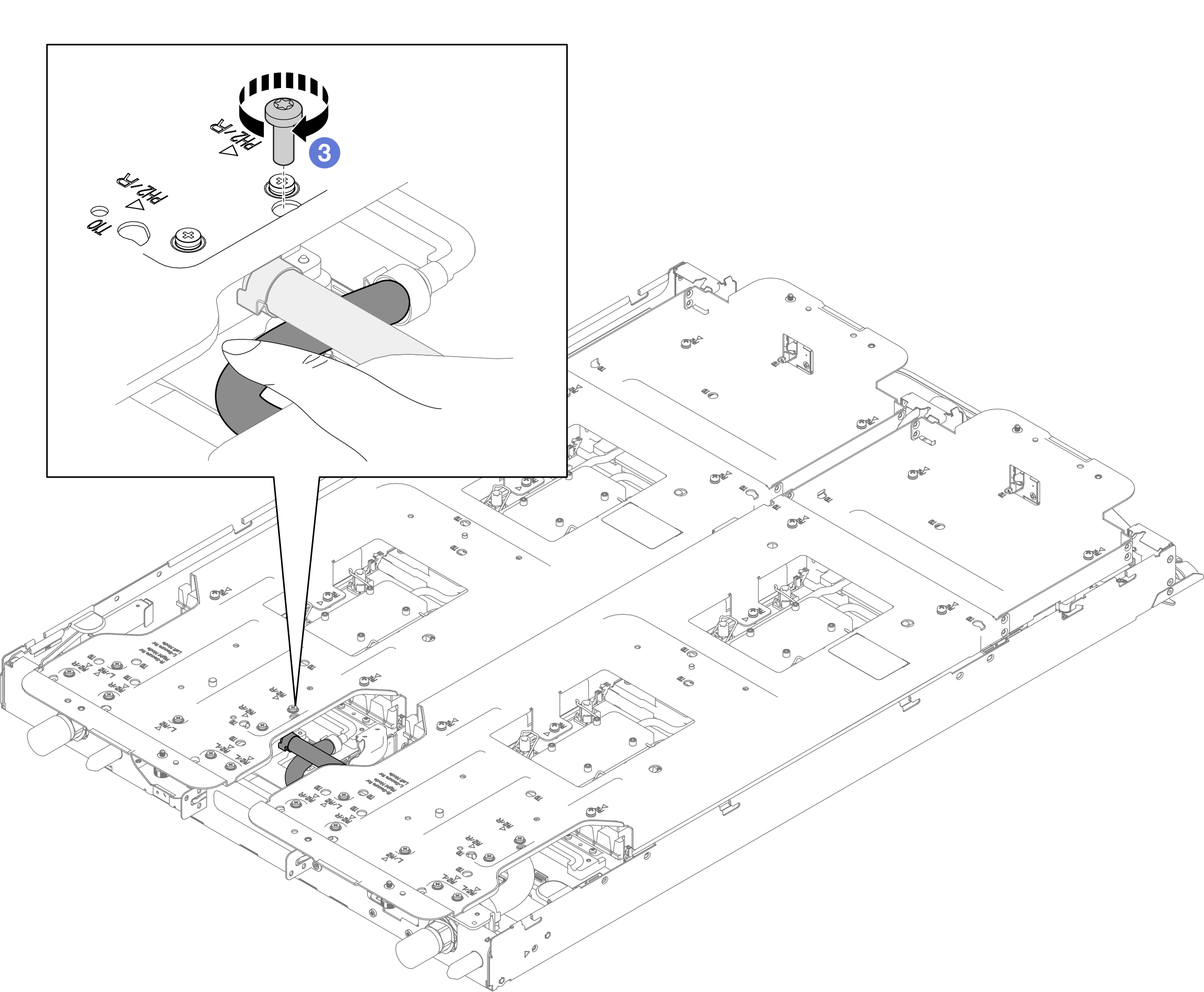

       図 25. ミキシング・チャンバーを固定するためのねじの取り付け


20. 反傾斜ワイヤー・ベイル (2 つのノードに対して 16 個の反傾斜ワイヤー・ベイル) をロック位置まで外側に回転します。
    図 26. 反傾斜ワイヤー・ベイルのロック解除


21. ウォーター・ループ・キャリアの ねじを緩めます (2 つのノードに対して 28 本の プラス #2 ねじ)。
    注

    参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    図 27. ウォーター・ループ・キャリアのねじを緩める

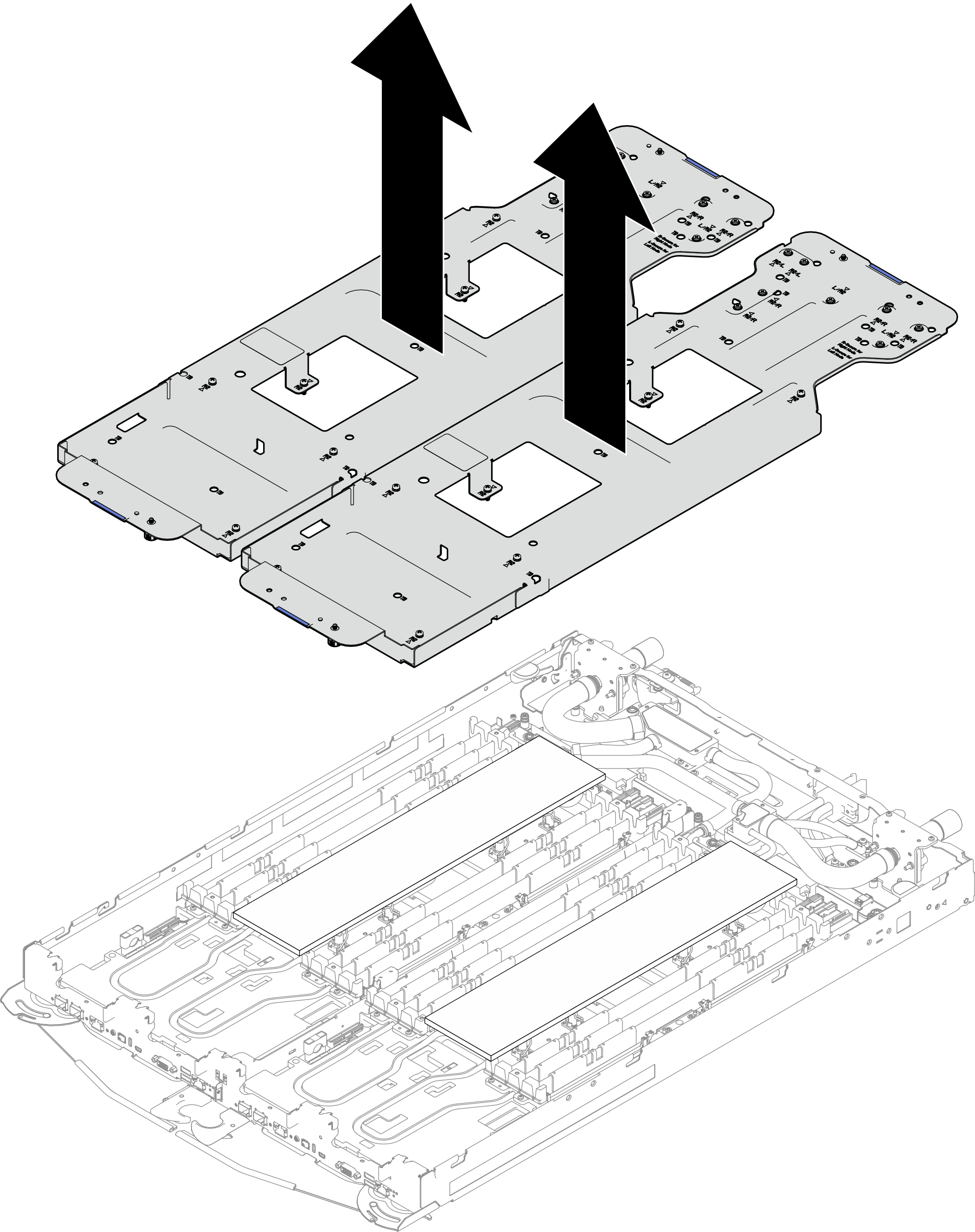

22. それぞれのウォーター・ループ・キャリアを慎重に上に持ち上げ、ウォーター・ループから一度に 1 つずつ離します｡
    図 28. ウォーター・ループ・キャリアの取り外し


23. ウォーター・ループから発泡スチロール保護パッケージを取り外します。
    図 29. 発泡スチロールパッケージの取り外し


24. トルク・ドライバーを適切なトルクに設定し、配送用ブラケットのねじの順序ラベルに従って、すべての Torx T30 拘束ねじ (2 つのノードに対して 16 本の Torx T30 拘束ねじ) を完全に締め付けます。
    注

    • 参考までに、ねじを完全に締める/取り外すために必要なトルクは 8+/- 0.5 lbf-in、0.9+/- 0.05 N-m です。

    • コンポーネントの損傷を避けるために、表示されている順番に従って締めたり緩めたりしてください。

    図 30. 配送用ブラケット・ラベルのねじの締め付け/緩め順序



    図 31. Torx T30 拘束ねじの締め付け

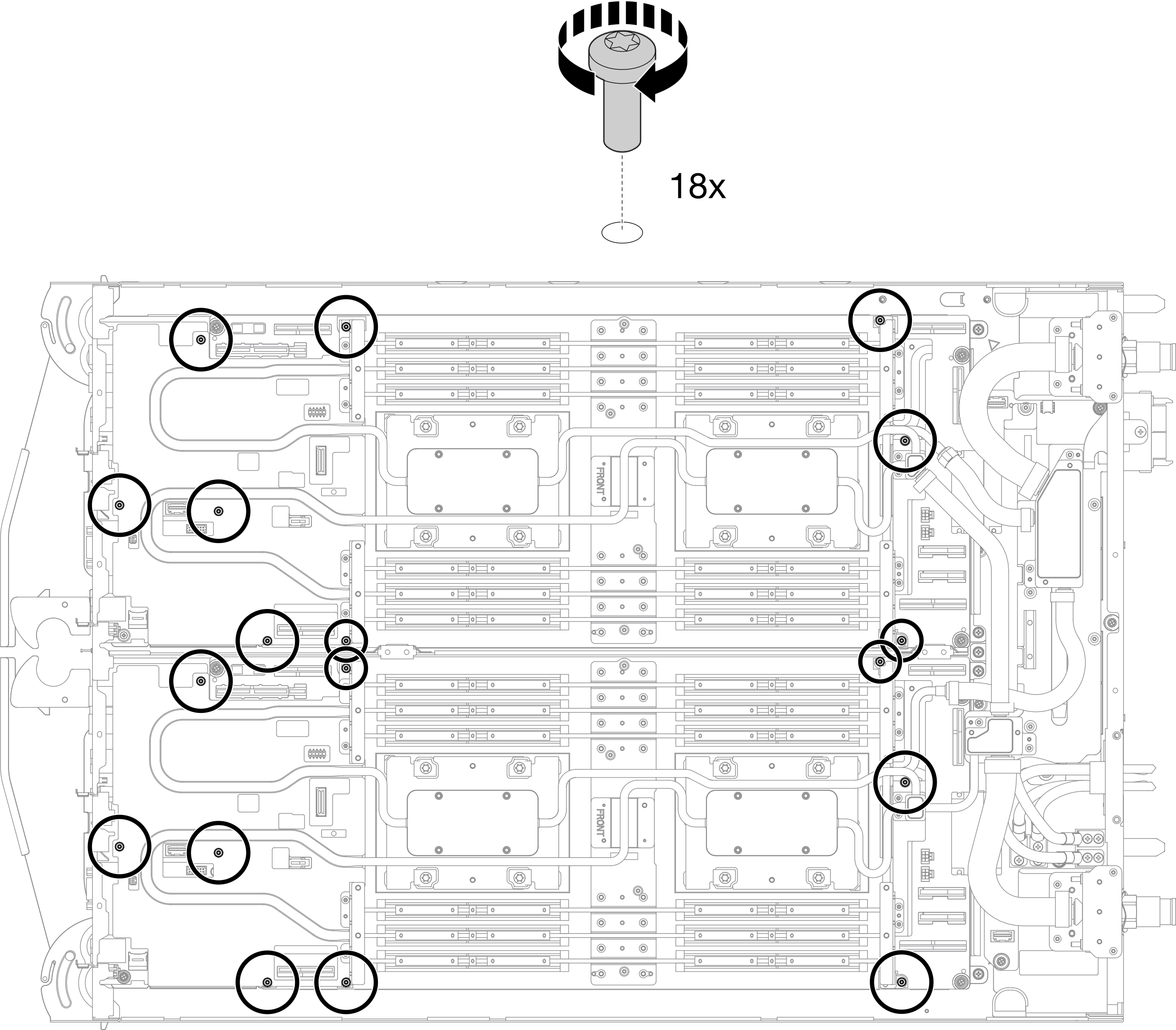

25. トルク・ドライバーを適切なトルクに設定し、ウォーター・ループのねじ (ノードあたり 18 本の Torx T10 ねじ) を取り付けます。
    注

    参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    図 32. ウォーター・ループのねじの取り付け

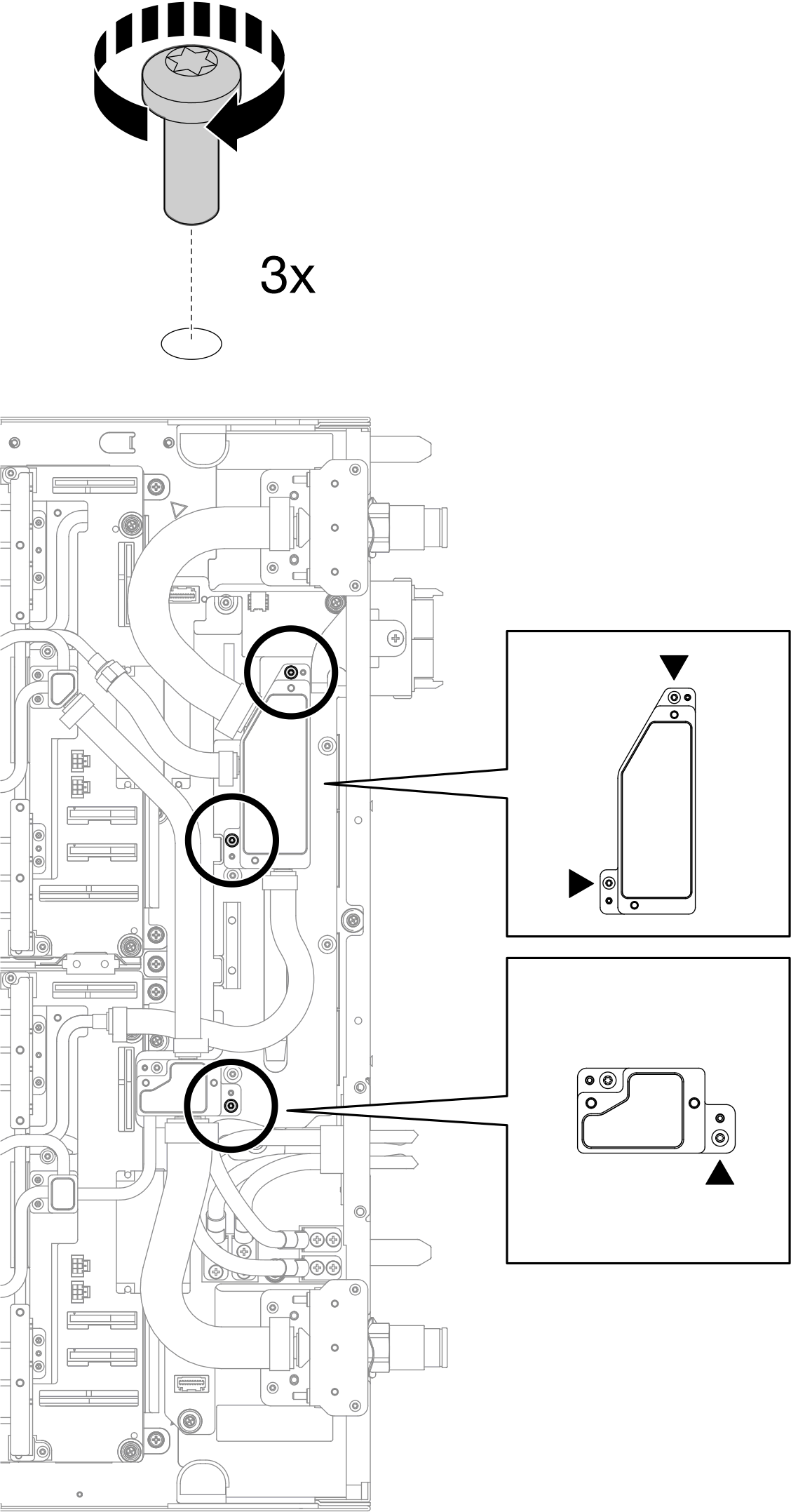

26. 3 本の Torx T10 ねじを取り付け、適切なトルクに設定されたトルク・ドライバーでミキシング・チャンバーを分電盤コールド・プレートに固定します。
    注

    参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    図 33. ミキシング・チャンバーのねじの取り付け

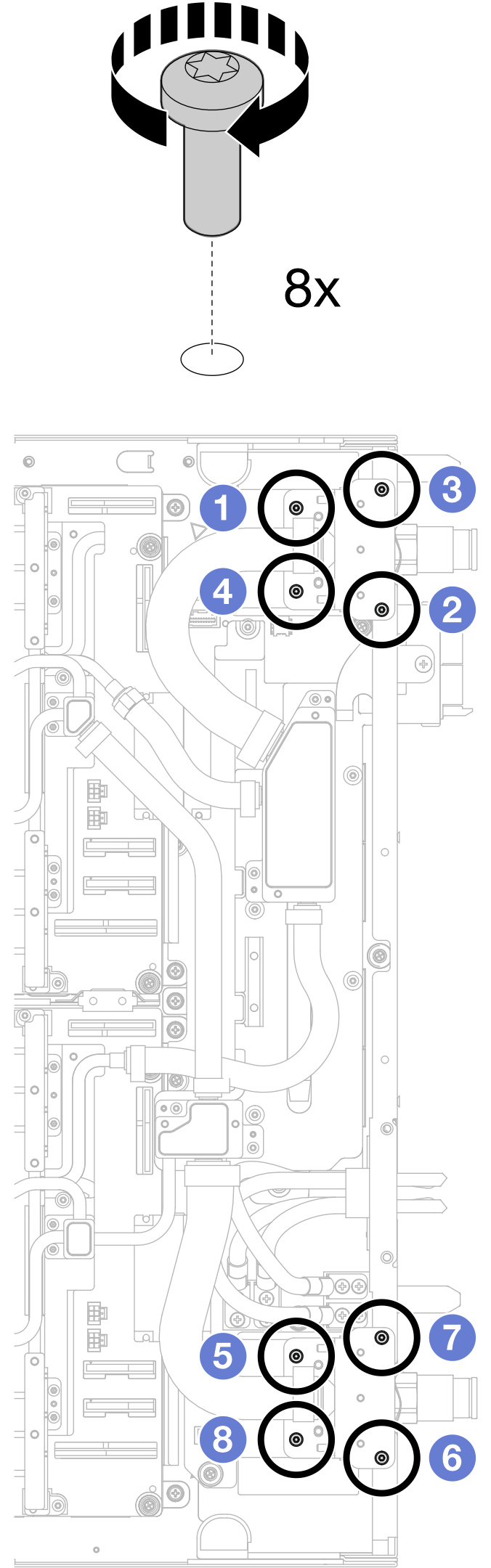

27. 図に示されているねじの取り付け順序に従い、8 本の Torx T10 ねじを取り付けて 2 つのクイック・コネクトをトレイに固定します (各クイック・コネクトに 4 本のねじ)。
    注

    参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    図 34. クイック・コネクトのねじの取り付け

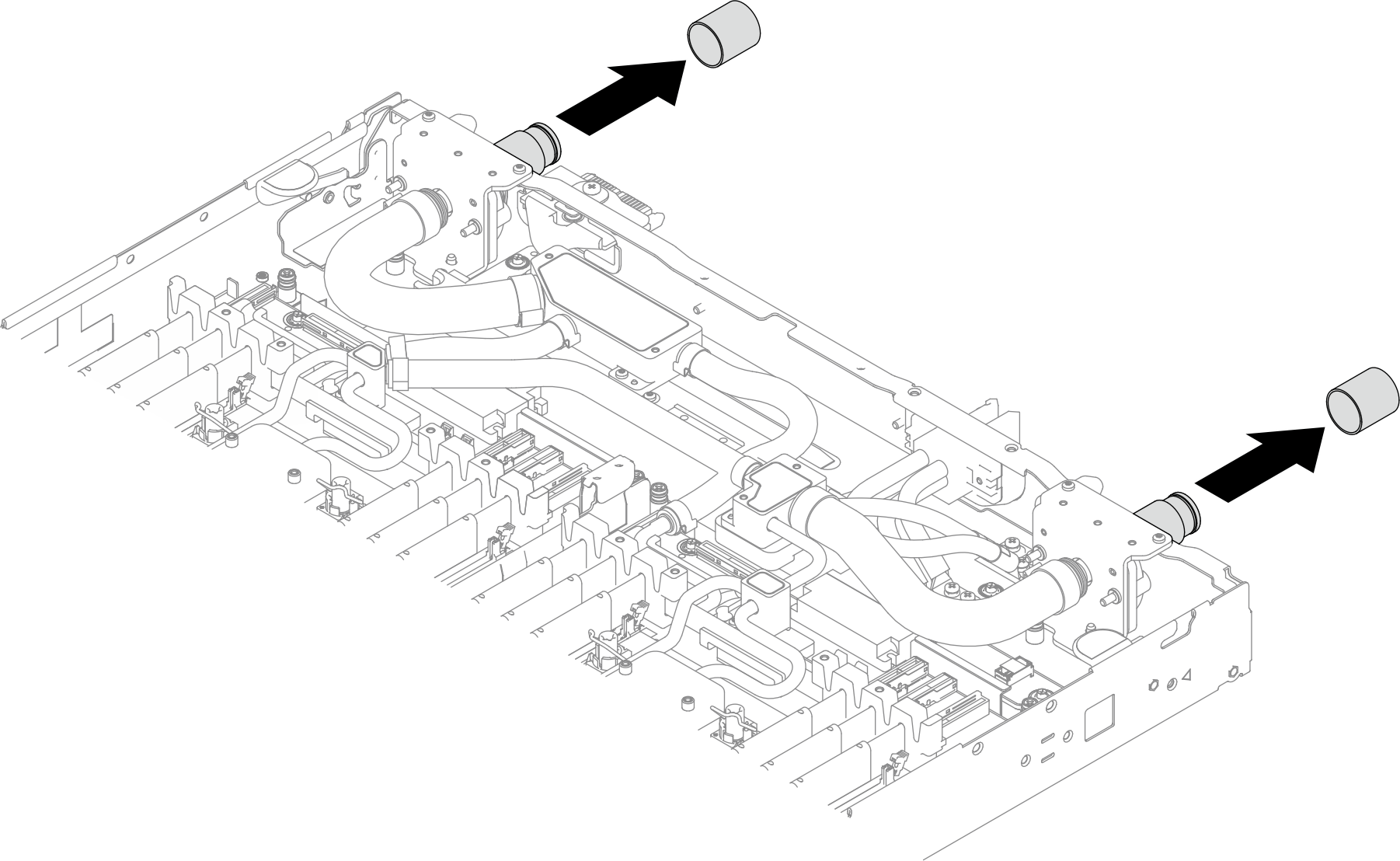

28. クイック・コネクトからカバーを取り外します。
    図 35. クイック・コネクト・カバーの取り外し


29. 2 本の T10 ねじを取り付けて、ウォーター・ループに VR カバーを取り付けます。必ず、ウォーター・ループに 2 つの VR カバーを取り付けてください (ノードごとに 1 つの VR カバー)。
    図 36. VR カバーの取り付け


30. E3.S ミドル・コールド・プレートの上面にあるギャップ・パッドを確認します。破損しているか取り外されている場合、新しいものと交換します。

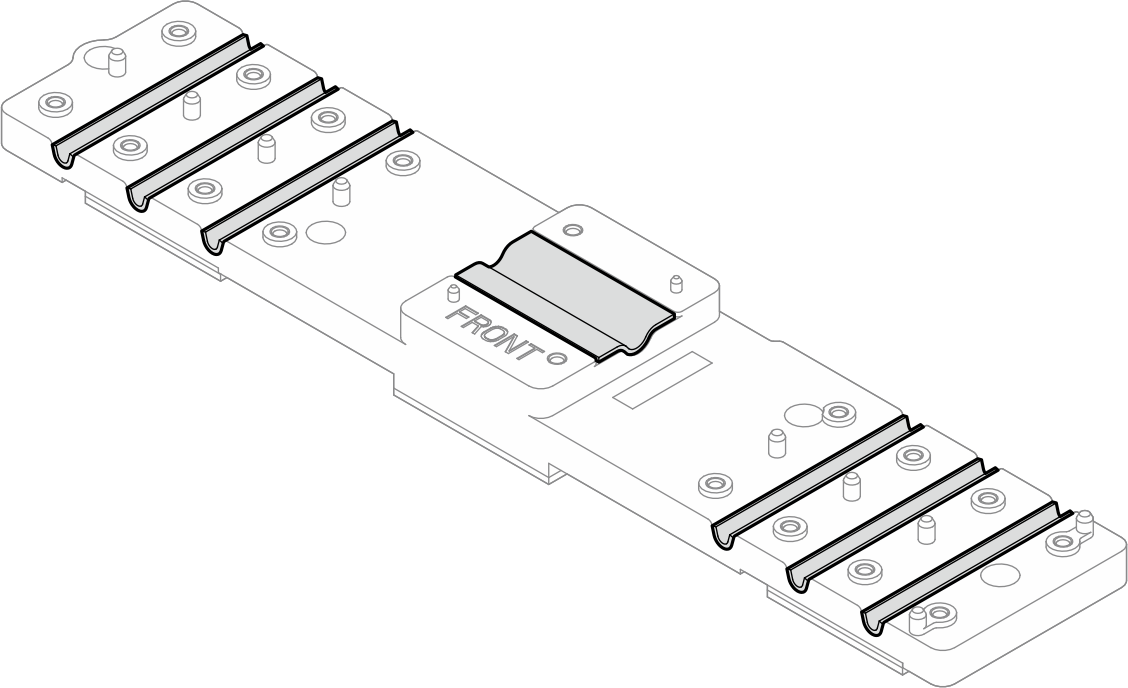

    図 37. E3.S ミドル・コールド・プレート上面のギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

31. E3.S ミドル・コールド・プレート a の底面にある使い捨てギャップ・パッドを新しいものと交換します。

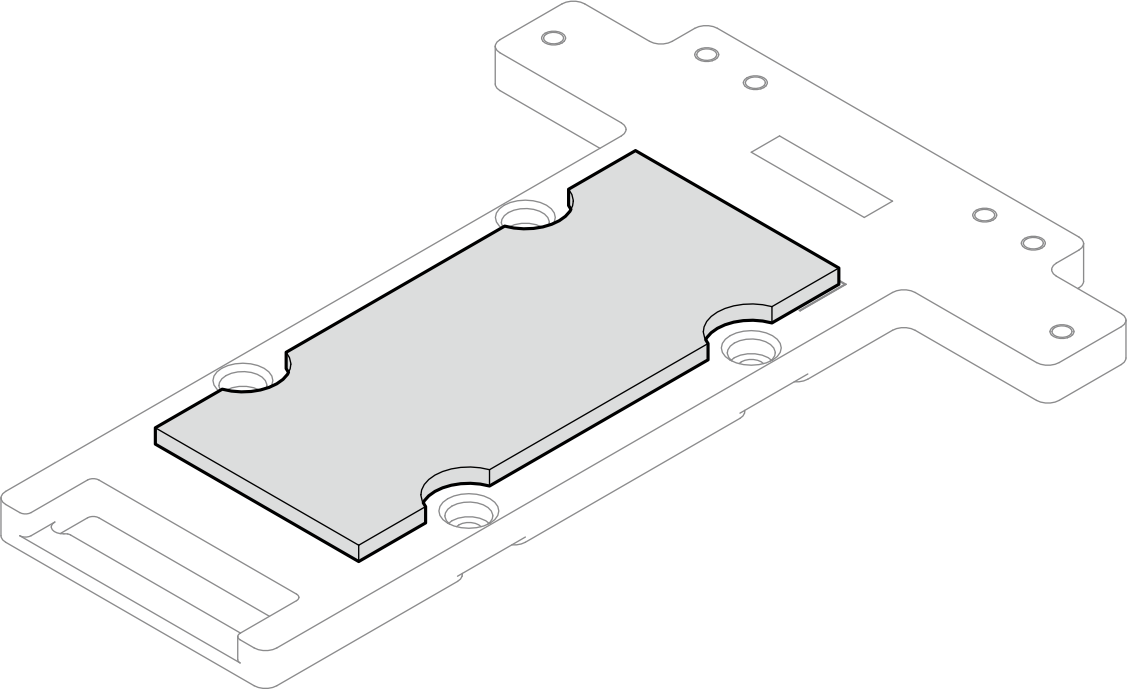

    図 38. E3.S ミドル・コールド・プレートの底面にある使い捨てギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

32. 4 本の PH1 ねじを取り付け、中央ドライブ・コールド・プレートをウォーター・ループに取り付けます。必ずTOPマークがトレイの背面を向いていることを確認します。
    注

    • 参考までに、ねじを完全に締める/取り外すために必要なトルクは 5.0+/- 0.5 lbf-in、0.55+/- 0.05 N-M です。

    • 必ず、4 つの中央ドライブ・コールド・プレートをすべてウォーター・ループに取り付けてください (ノードごとに 2 つのコールド・プレート)。

    図 39. 中央ドライブ・コールド・プレートの取り付け
