漏水センサーの取り付け

漏水センサーを取り付けるには、以下の情報を参照してください。

このタスクについて

重要
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. 漏水センサーをトレイに取り付けます。
    注
    LED ランプのある面は上に向けたままにします。
    図 1. 漏水センサーの取り付け

  2. 漏電センサーを分電盤に接続します。漏水センサー・ケーブルをケーブル・クリップに挿入します。
    図 2. 分電盤 (PDB) への漏水センサーの接続

  3. 漏水センサー・ケーブルは、以下の図に表示されているように配線します。ケーブルの端をノード B のシステム・ボード上の PCIe x16 MCIO 4 コネクターの横に配置します。マイラー製のケーブル保持タブは、トレイの中央壁と底壁に取り付けられています。DIMM ツールを各ケーブル保持タブに挿入して開き、漏水センサー・ケーブルをタブに挿入します。
    図 3. 漏水センサー・ケーブルのケーブル保持タブへの挿入

    注

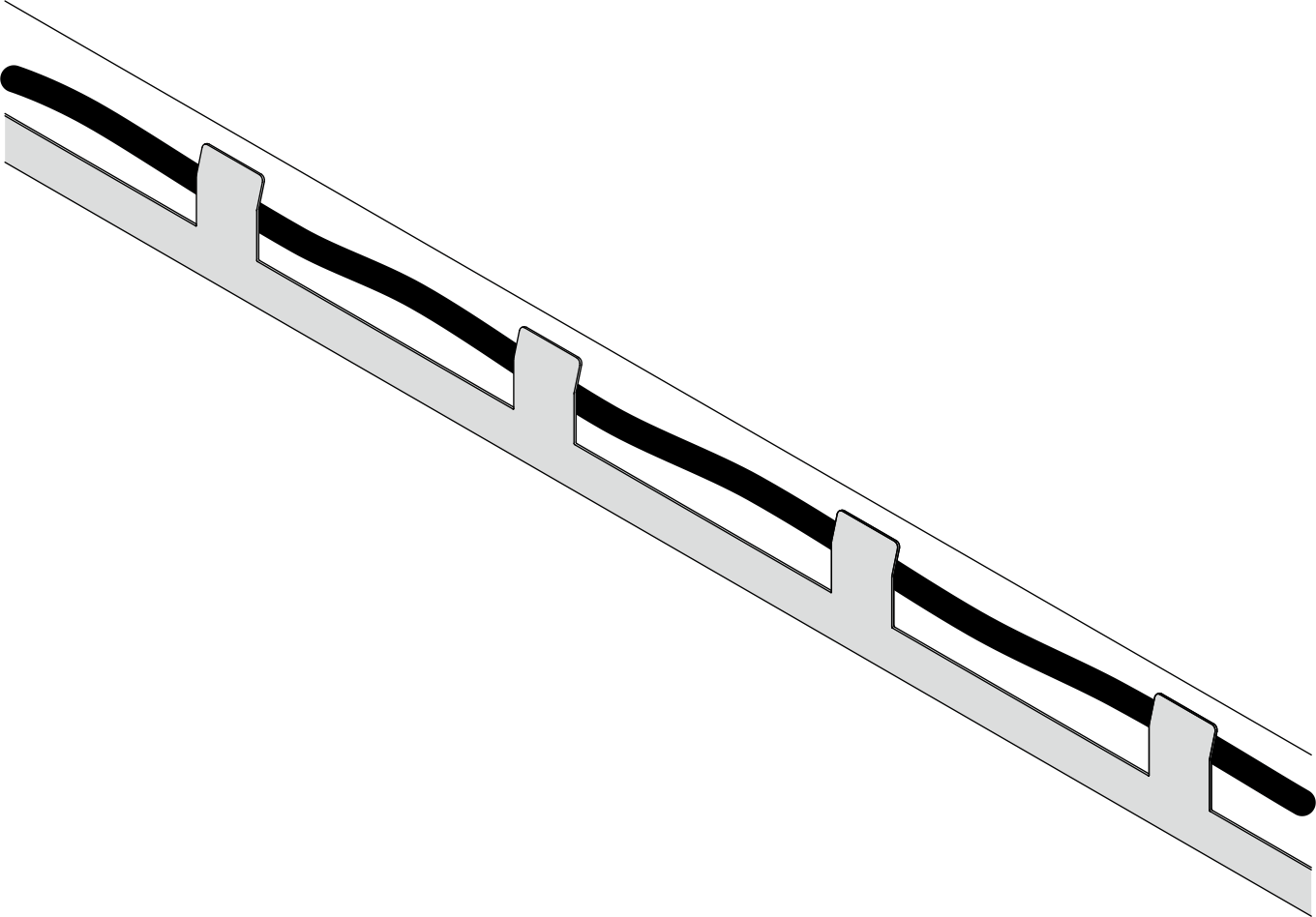

    漏水センサー・ケーブルは、以下の図に示されているように各ケーブル保持タブに挿入する必要があります。
    図 4. ケーブル保持タブに挿入された漏水センサー・モジュール

完了したら

  1. クロス・ブレースを取り付けます。クロス・ブレースの取り付けを参照してください。

  2. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  3. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  4. 必要なすべての外部ケーブルをソリューションに接続します。
    注
    余分な力をかけて QSFP ケーブルをソリューションに接続します。

  5. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
