누수 센서 설치

다음 정보를 사용하여 누수 센서를 설치하십시오.

이 작업 정보

주의
절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. 누수 센서를 트레이에 설치하십시오.
    주
    LED 조명이 있는 쪽이 위를 향하도록 합니다.
    그림 1. 누수 센서 설치

  2. 전원 분배 보드에 누수 센서를 연결하십시오. 누수 센서 케이블을 케이블 클립에 삽입하십시오.
    그림 2. PDB에 누수 센서 연결

  3. 아래 그림에 표시된 대로 누수 센서 케이블을 배선하십시오. 케이블 끝을 노드 B의 시스템 보드에 있는 PCIe x16 MCIO 4 커넥터 옆에 놓습니다. 트레이의 중간 및 하단 벽에 마일라로 만든 케이블 고정 탭이 부착되어 있습니다. DIMM 도구를 각 케이블 고정 탭에 삽입하여 고정 탭을 연 다음 누수 센서 케이블을 고정 탭에 삽입하십시오.
    그림 3. 케이블 고정 탭에 누수 센서 케이블 삽입

    주
    아래 그림에 표시된 대로 누수 센서 케이블을 각 케이블 고정 탭에 삽입해야 합니다.

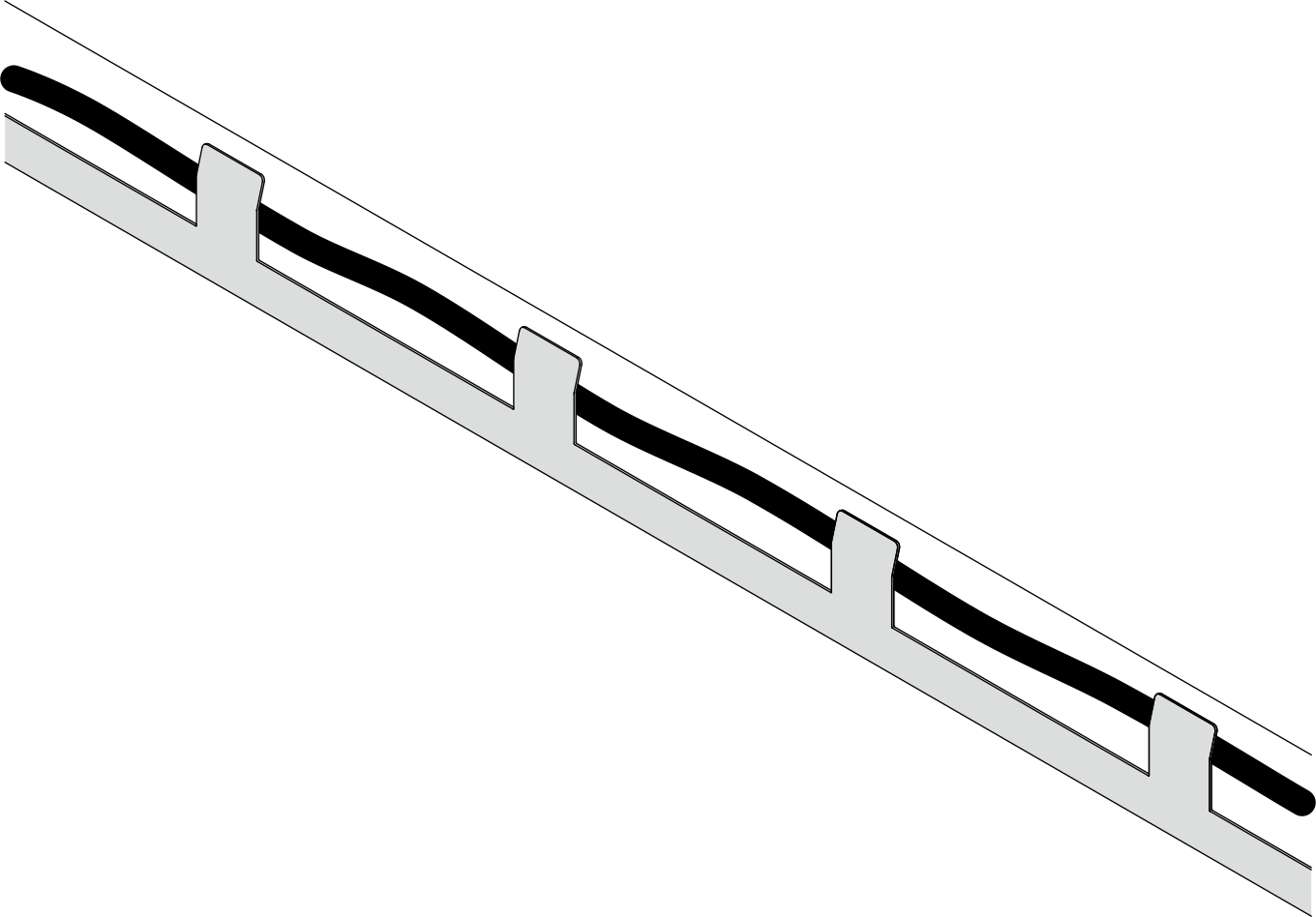

    그림 4. 케이블 고정 탭에 삽입된 누수 센서 모듈

완료한 후

  1. 십자형 브레이스를 설치하십시오. 십자형 브레이스 설치의 내용을 참조하십시오.

  2. 트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.

  3. 엔클로저에 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.

  4. 필요한 모든 외부 케이블을 솔루션에 연결하십시오.
    주
    QSFP 케이블을 솔루션에 추가로 연결하십시오.

  5. 각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
