Instalación del sensor de filtraciones

Utilice esta información para instalar el sensor de filtraciones.

Procedimiento

1. Instale el sensor de filtraciones en la bandeja.
   Nota

   Mantenga el lado con la luz LED hacia arriba.

   Figura 1. Instalación del sensor de filtraciones


2. Conecte el sensor de filtraciones a la placa de distribución de alimentación. Inserte el cable del sensor de filtraciones en el clip para cables.
   Figura 2. Conexión del sensor de filtraciones a la PDB


3. Pase el cable del sensor de filtraciones tal como se muestra en la siguiente ilustración. Coloque el extremo del cable junto al conector PCIe x16 MCIO 4 en la placa del sistema en el nodo B. Las pestañas de sujeción de cables de Mylar están conectadas a la pared central e inferior de la bandeja. Inserte la herramienta DIMM en cada pestaña de sujeción de cables para abrirla y, a continuación, inserte el cable del sensor de filtraciones en la pestaña.
   Figura 3. Inserción del cable del sensor de filtraciones en las pestañas de sujeción de cables



   Nota

   El cable del sensor de filtraciones debe insertarse en cada pestaña de sujeción de cables, tal como se muestra en la siguiente ilustración.

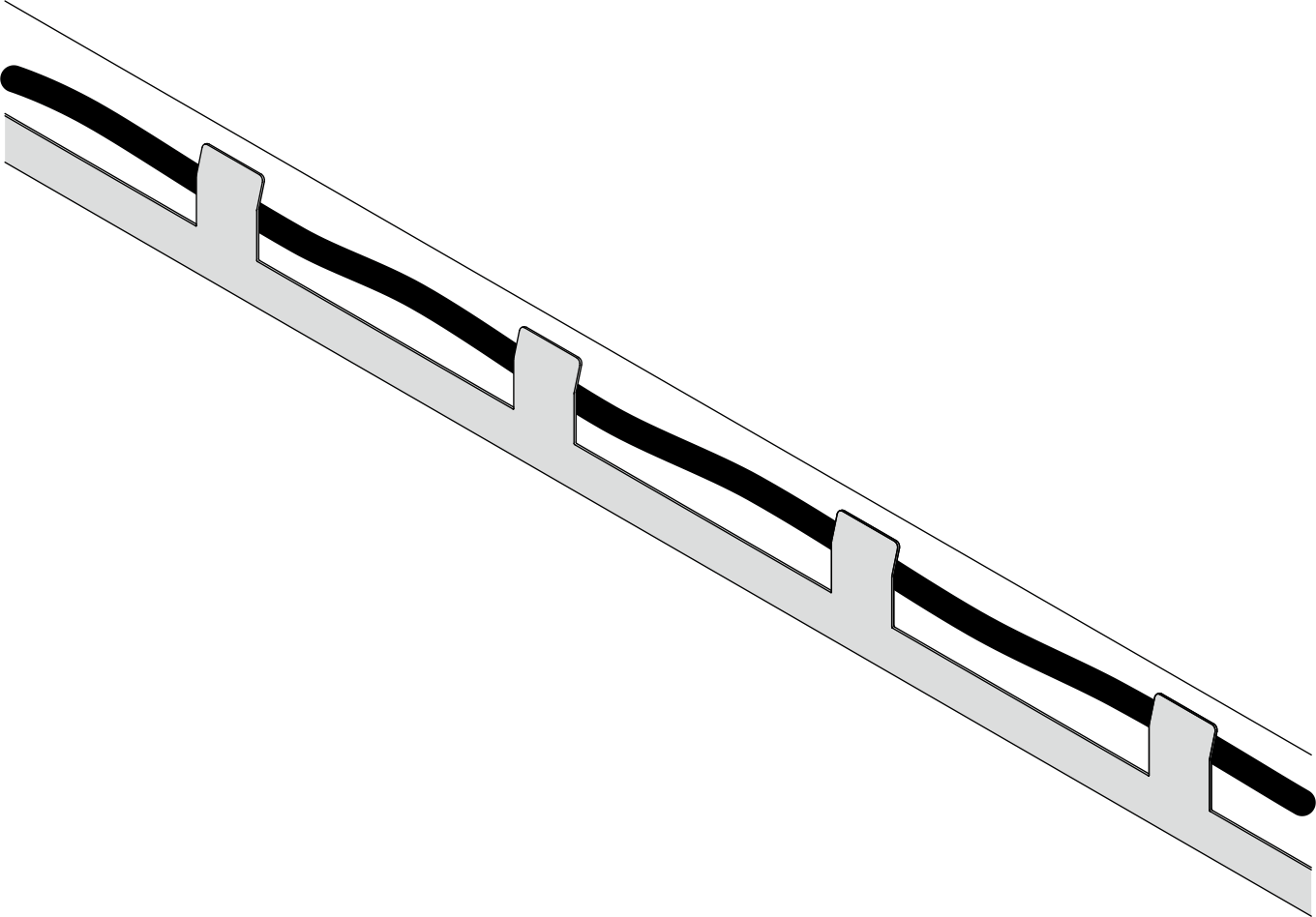

   Figura 4. Módulo de sensor de filtraciones insertado en las pestañas de sujeción de cables
