Extracción del sensor de filtraciones

Utilice esta información para quitar el sensor de filtraciones.

Acerca de esta tarea

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
    3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
  2. Desconecte el sensor de filtraciones de la placa de distribución de alimentación.

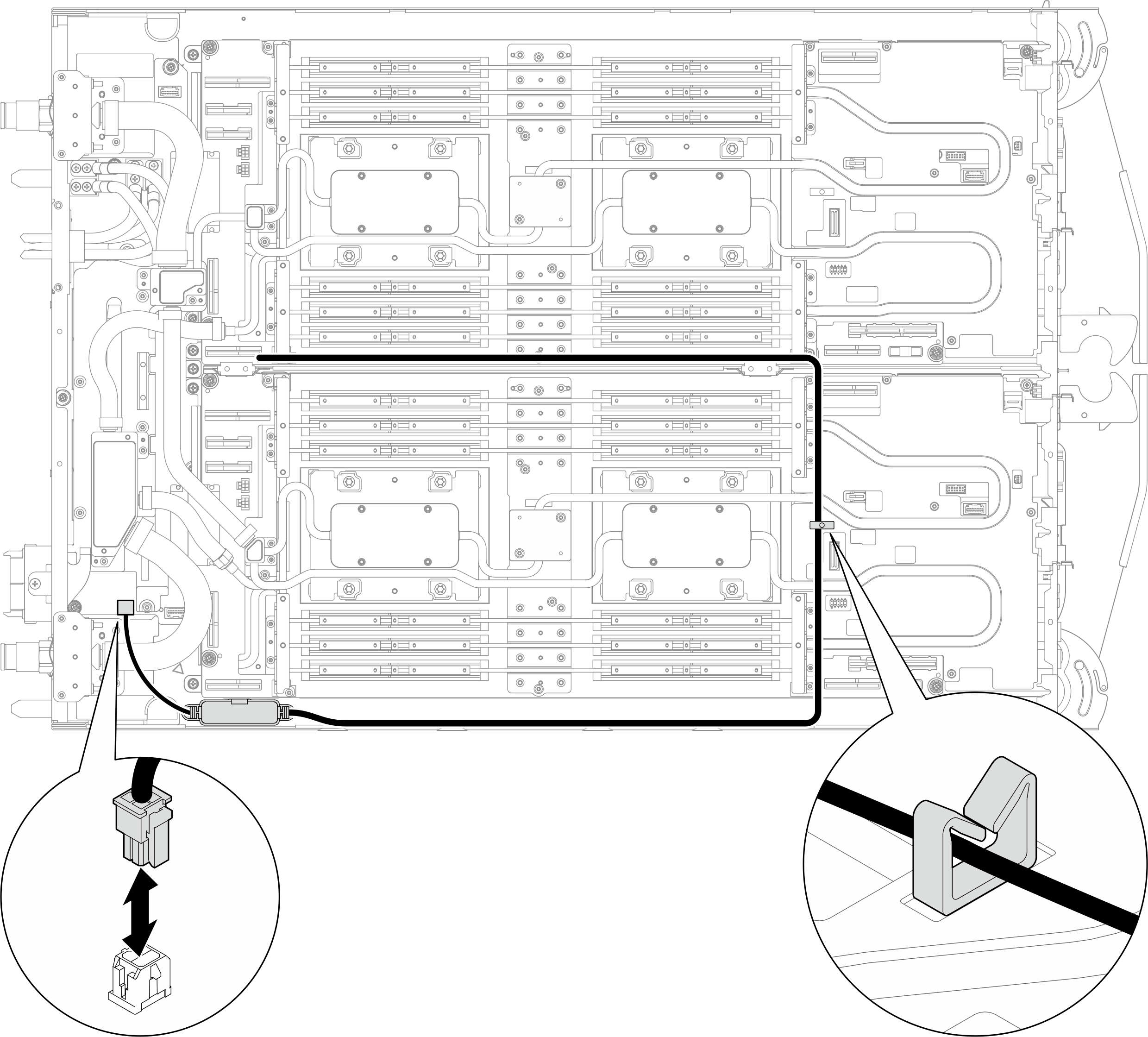

    Figura 1. Desconexión del sensor de filtraciones de la PDB

  3. Las pestañas de sujeción de cables de Mylar están conectadas a la pared central e inferior de la bandeja. Inserte la herramienta DIMM en cada pestaña de sujeción de cables para abrirla y, a continuación, quite el cable del sensor de filtraciones.

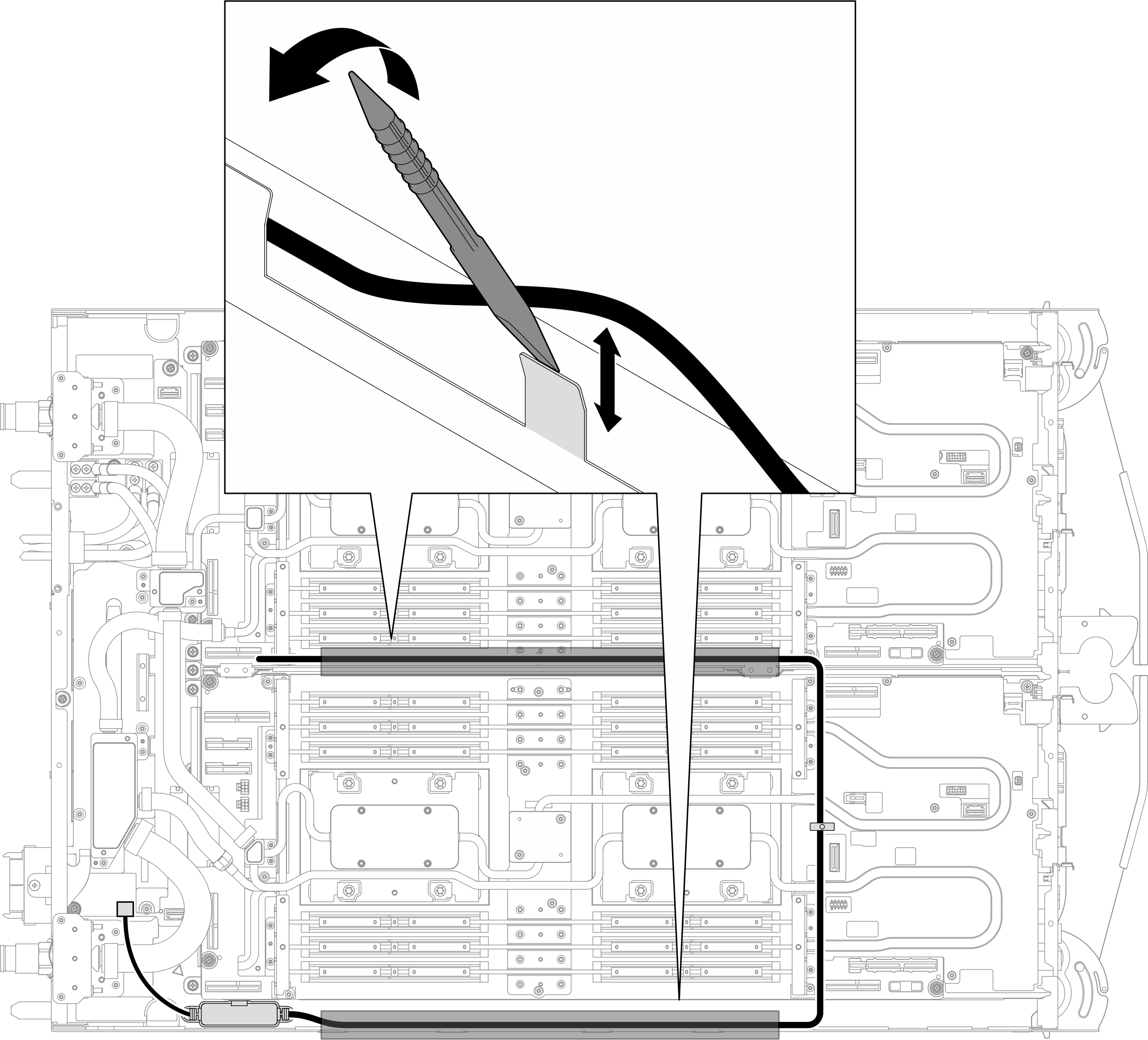

    Figura 2. Extracción del cable del sensor de filtraciones de las pestañas de sujeción de cables

  4. Quite el sensor de filtraciones de la bandeja.

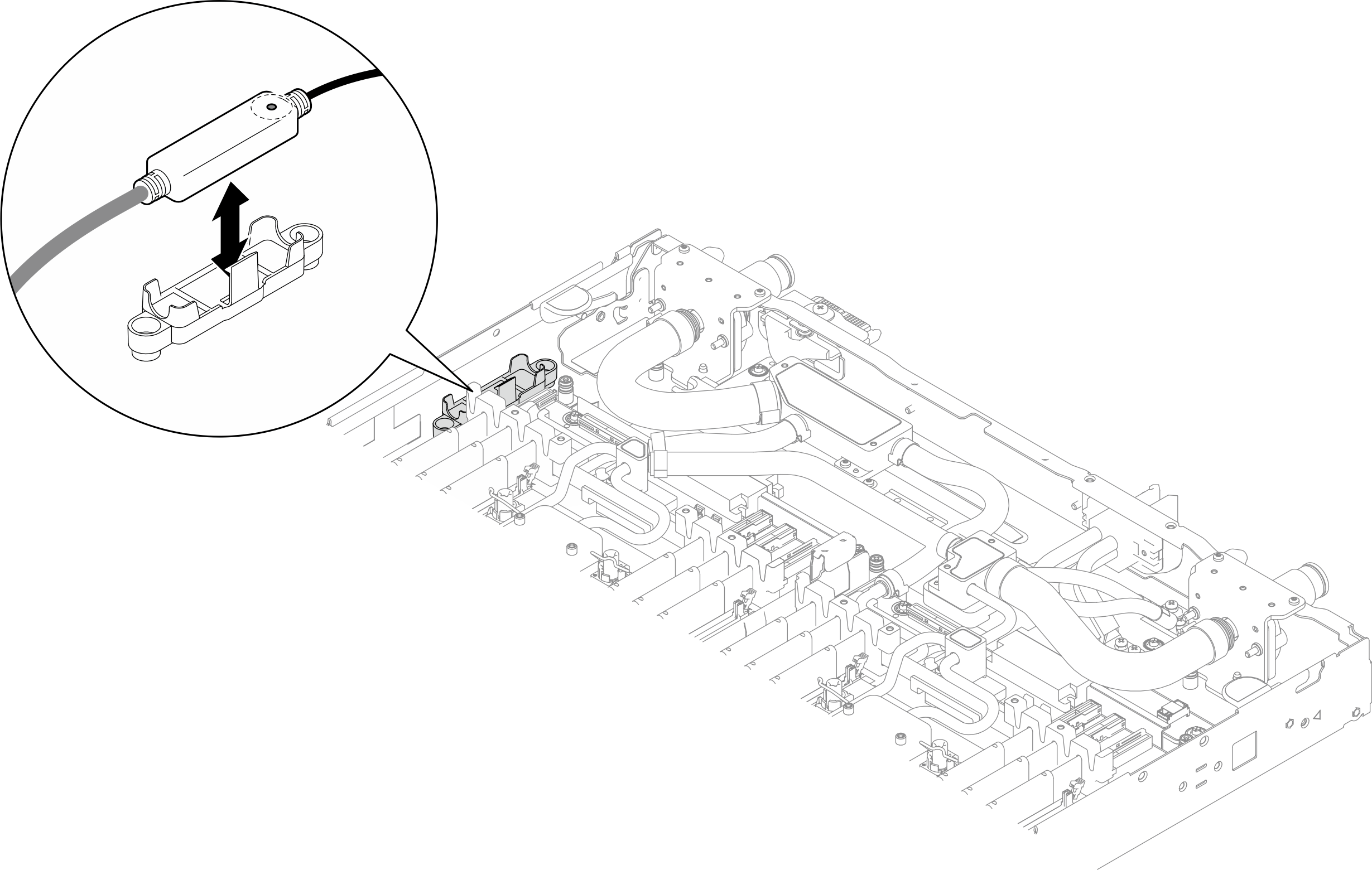

    Figura 3. Extracción del sensor de filtraciones

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
