Retrait du détecteur de fuite

Les informations suivantes vous permettent de retirer le détecteur de fuite.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez les cordons d’alimentation et tous les câbles externes du boîtier.

  • Débranchez les cordons d’alimentation du boîtier.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Retirez les traverses. Voir Retrait des traverses.

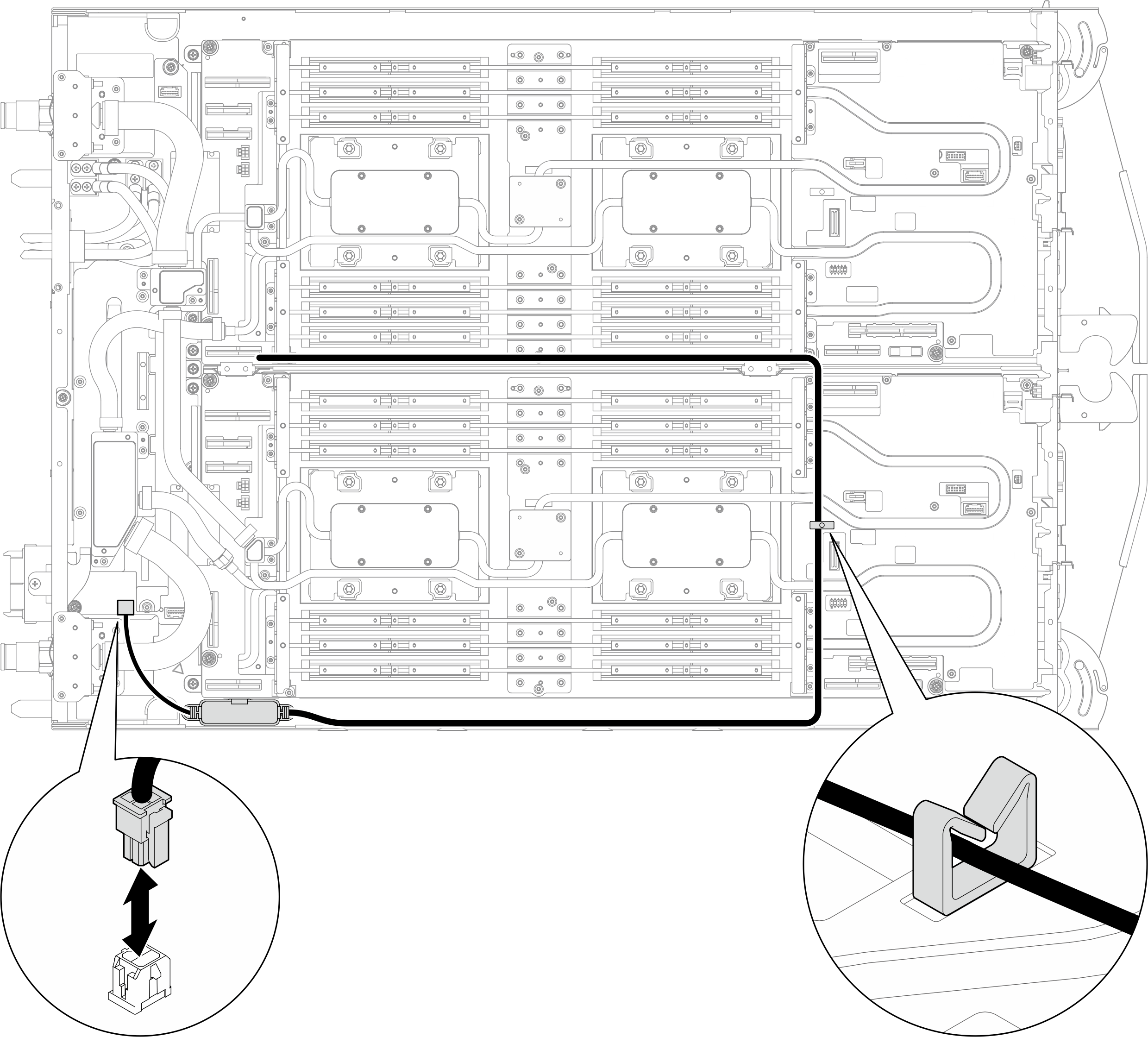

  2. Débranchez le détecteur de fuite du tableau de distribution.
    Figure 1. Débranchement du détecteur de fuite du PDB

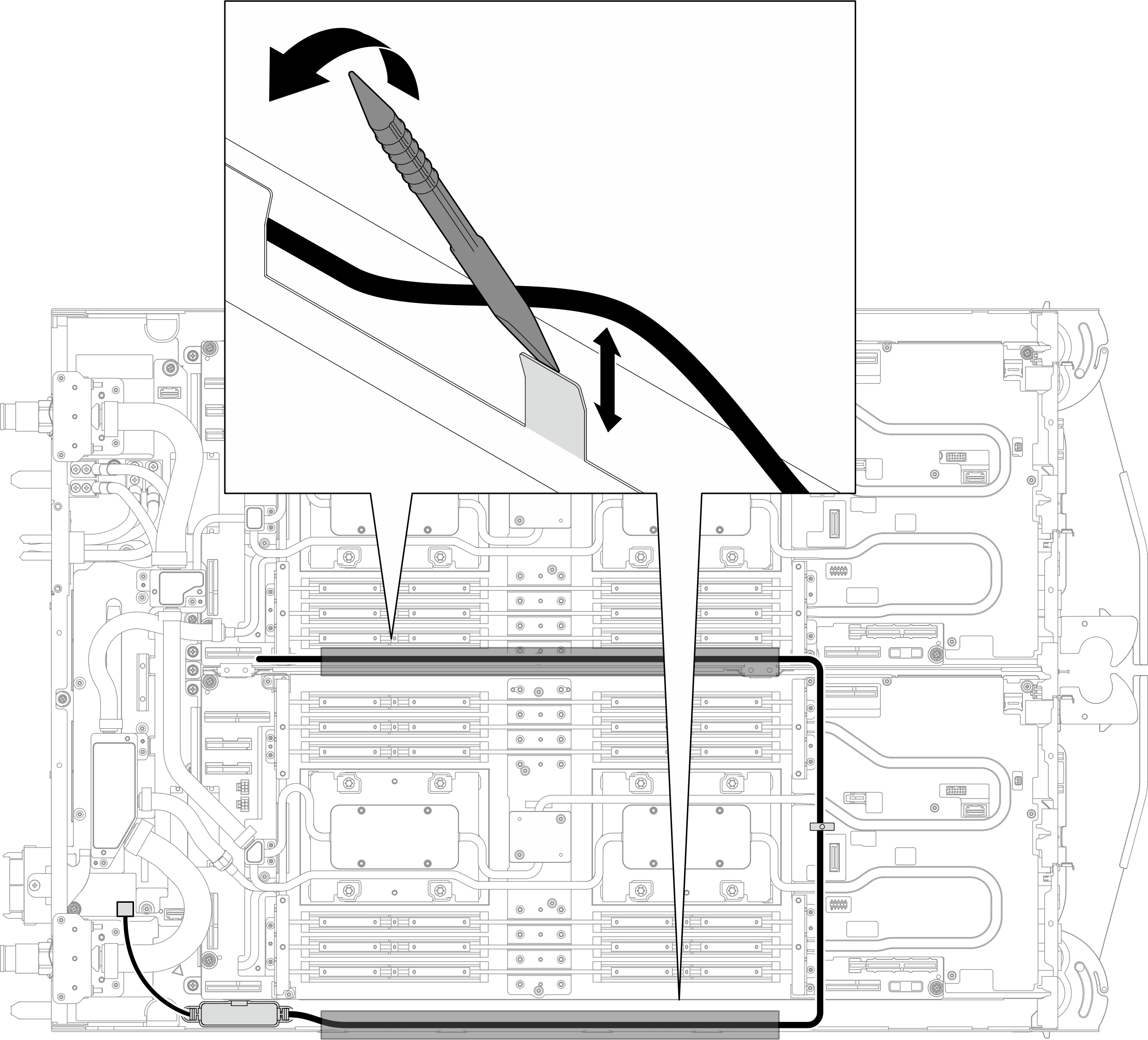

  3. Des pattes de retenue des câbles en Mylar sont fixées aux parois centrale et inférieure du plateau. Insérez l’outil DIMM dans chaque patte de retenue de câble pour l’ouvrir, puis retirez le câble du détecteur de fuite.
    Figure 2. Retrait du câble de détecteur de fuite des pattes de retenue du câble

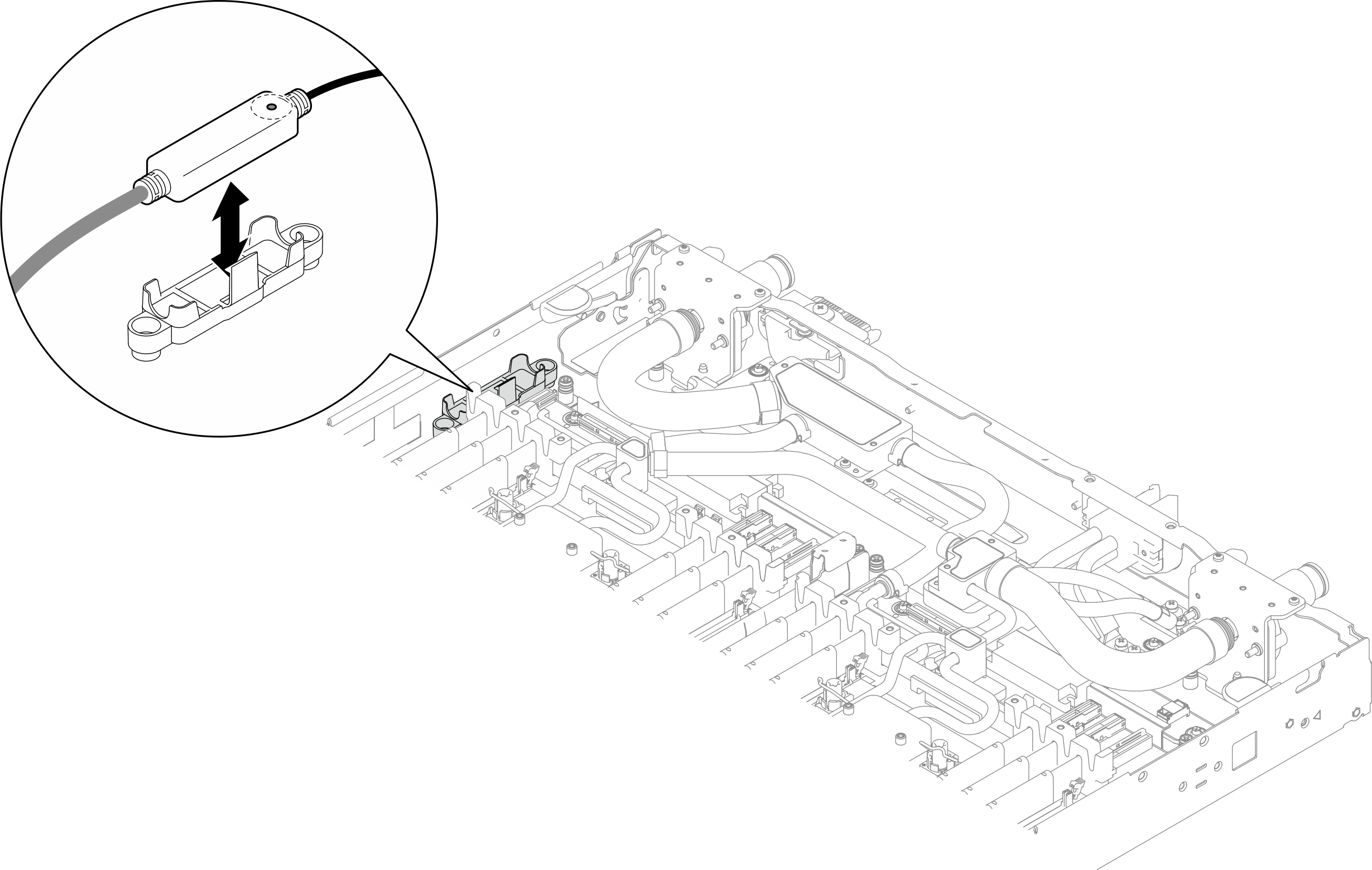

  4. Retirez le détecteur de fuite du plateau.
    Figure 3. Retrait du détecteur de fuite

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
