Flüssigkeitserkennungssensor entfernen

Mithilfe dieser Informationen können Sie den Flüssigkeitserkennungssensor entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie die Netzkabel und alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die Netzkabel vom Gehäuse ab.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.

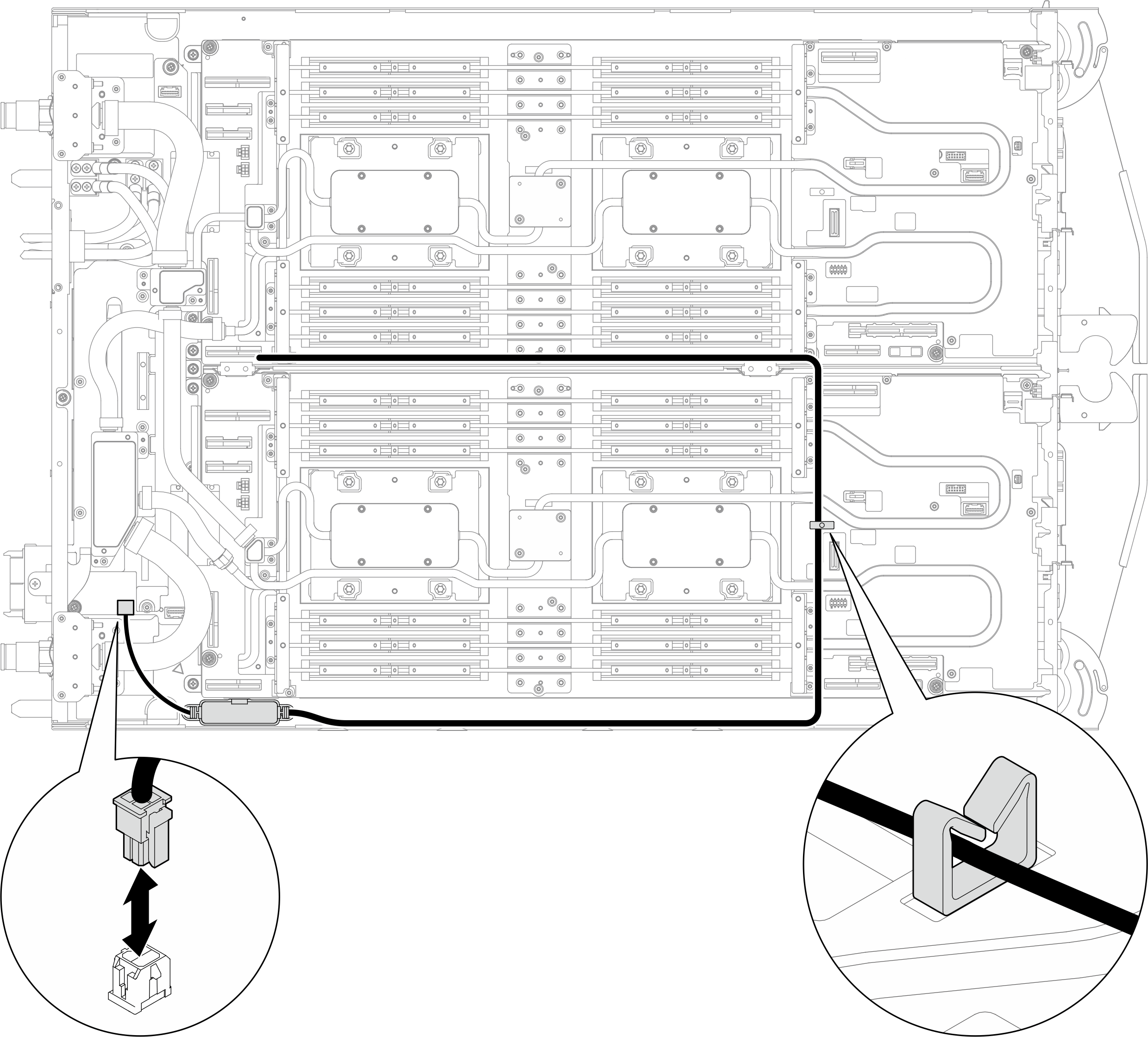

  2. Ziehen Sie den Flüssigkeitserkennungssensor von der Stromversorgungsplatine ab.
    Abbildung 1. Trennen der Stromversorgungsplatine von der Stromversorgungsplatine

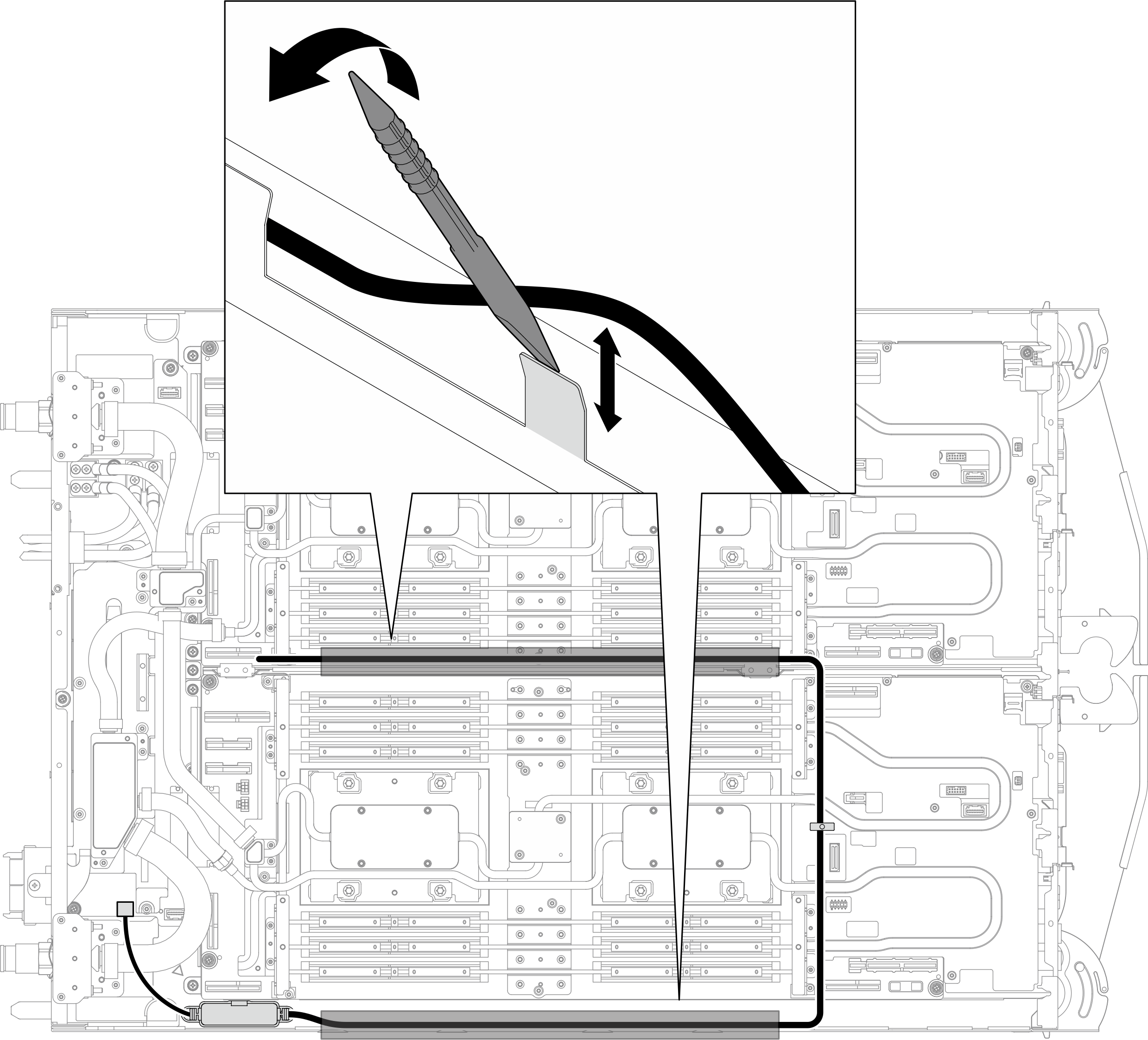

  3. An der mittleren und unteren Wand des Einbaurahmens sind Kabelhaltelaschen aus Mylar angebracht. Führen Sie das DIMM-Tool in jede Kabelhaltelasche ein, um sie zu öffnen. Entfernen Sie dann das Kabel des Flüssigkeitserkennungssensors.
    Abbildung 2. Entfernen des Kabels des Flüssigkeitserkennungssensors von den Kabelhaltelaschen

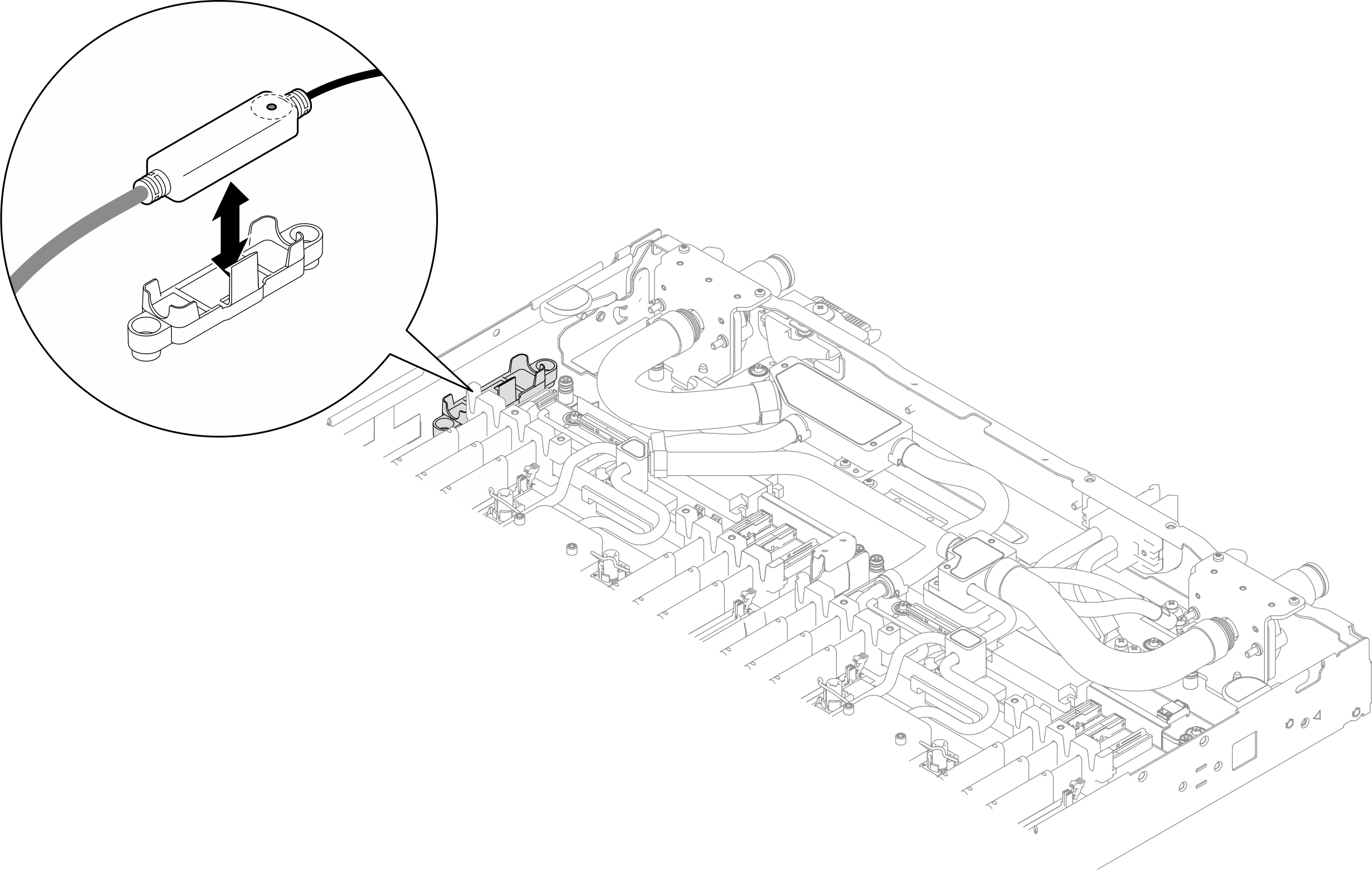

  4. Entfernen Sie den Flüssigkeitserkennungssensor aus dem Einbaurahmen.
    Abbildung 3. Entfernen des Flüssigkeitserkennungssensors

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
