Identifikation und Position von Gap-Pad

Befolgen Sie die Informationen in diesem Abschnitt, um Form, Position, Austauschszenarien und Anweisungen zu den im SC750 V4 verwendeten Gap-Pads zu identifizieren.

Installationsrichtlinien für Gap-Pads, die in SC750 V4 verwendet werden​

In den folgenden Abschnitten finden Sie Informationen zu den in SC750 V4 verwendeten Gap-Pads und Putty-Pads:

Gap-Pads am Wasserkreislauf​

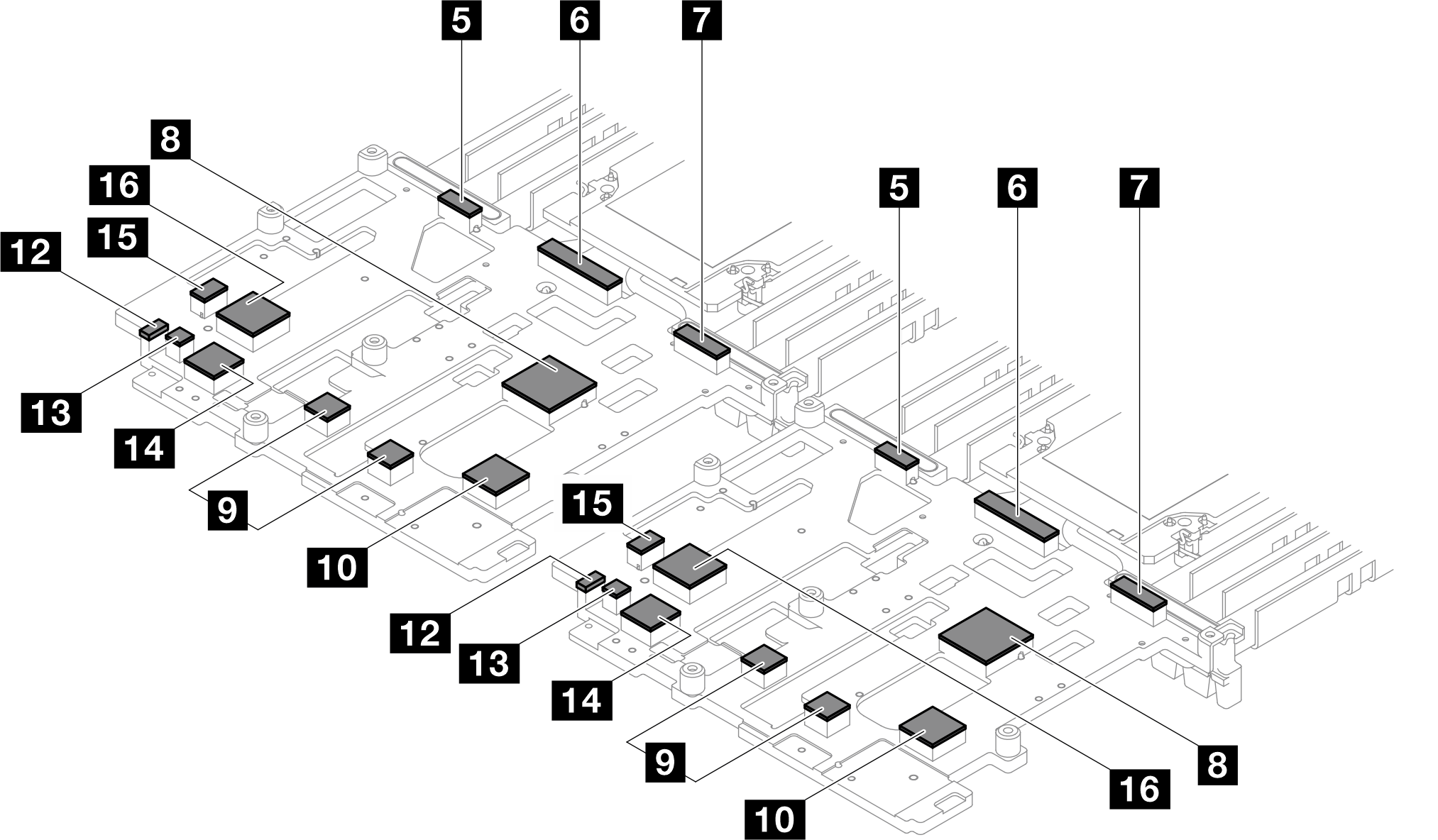

Abbildung 1. Gap-Pads am hinteren Ende des Wasserkreislaufs

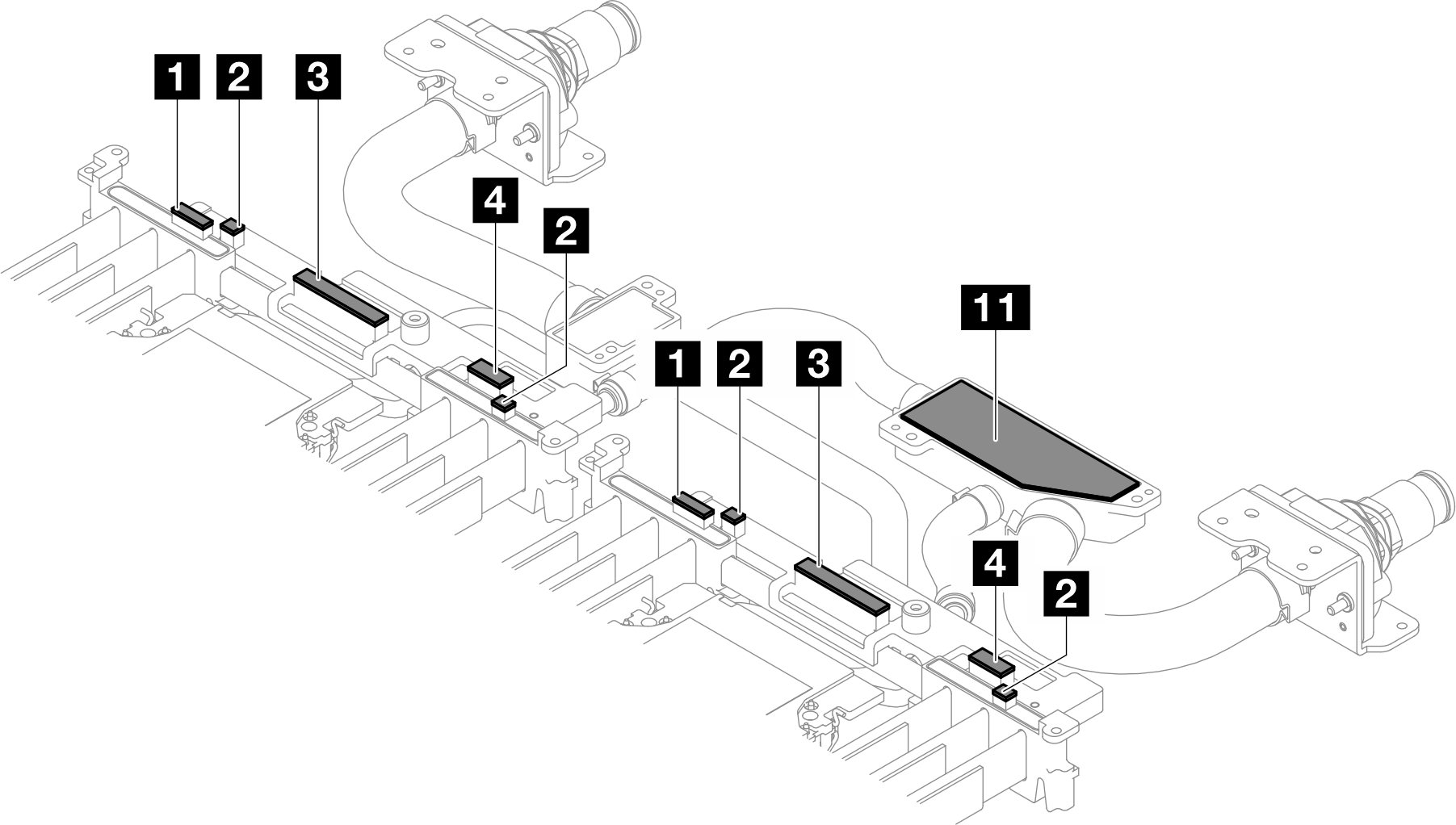

Abbildung 2. Gap-Pads am vorderen Ende des Wasserkreislaufs

Tabelle 1. Gap-Pads am Wasserkreislauf
Pad-NummerKomponenteninstallation, für die die Pads erforderlich sindSzenario, in dem das Pad ausgetauscht werden mussPad-BefestigungspositionAnweisungen zum Anbringen des Pads

1, 2, 3, 4

Ersetzen Sie das Pad, wenn das Pad am Wasserkreislauf beschädigt ist oder sich gelöst hat.Hinteres Ende des Wasserkreislaufs

  1. Ziehen Sie die blaue oder transparente Plastikfolie vom Pad ab und befestigen Sie diese Seite am Wasserkreislauf.

  2. Nachdem das Pad am Wasserkreislauf befestigt ist, entfernen Sie die andere Plastikfolie vom Pad.

11

Ersetzen Sie das Pad, wenn das Pad am Wasserkreislauf beschädigt ist oder sich gelöst hat.Mischkammer am hinteren Ende des Wasserkreislaufs

  1. Halten Sie die gelbe Seite nach oben und ziehen Sie die Plastikfolie von der Unterseite ab.

  2. Halten Sie die gelbe Seite nach oben gerichtet und befestigen Sie das Pad an der Mischkammer.

5, 6, 7, 8, 9

10, 12, 13, 14, 15

Ersetzen Sie das Pad, wenn das Pad am Wasserkreislauf beschädigt ist oder sich gelöst hat.Vorderes Ende des Wasserkreislaufs

  1. Ziehen Sie die blaue oder transparente Plastikfolie vom Pad ab und befestigen Sie diese Seite am Wasserkreislauf.

  2. Nachdem das Pad am Wasserkreislauf befestigt ist, entfernen Sie die andere Plastikfolie vom Pad.

Gap-Pads für VR-Kühlplatten​

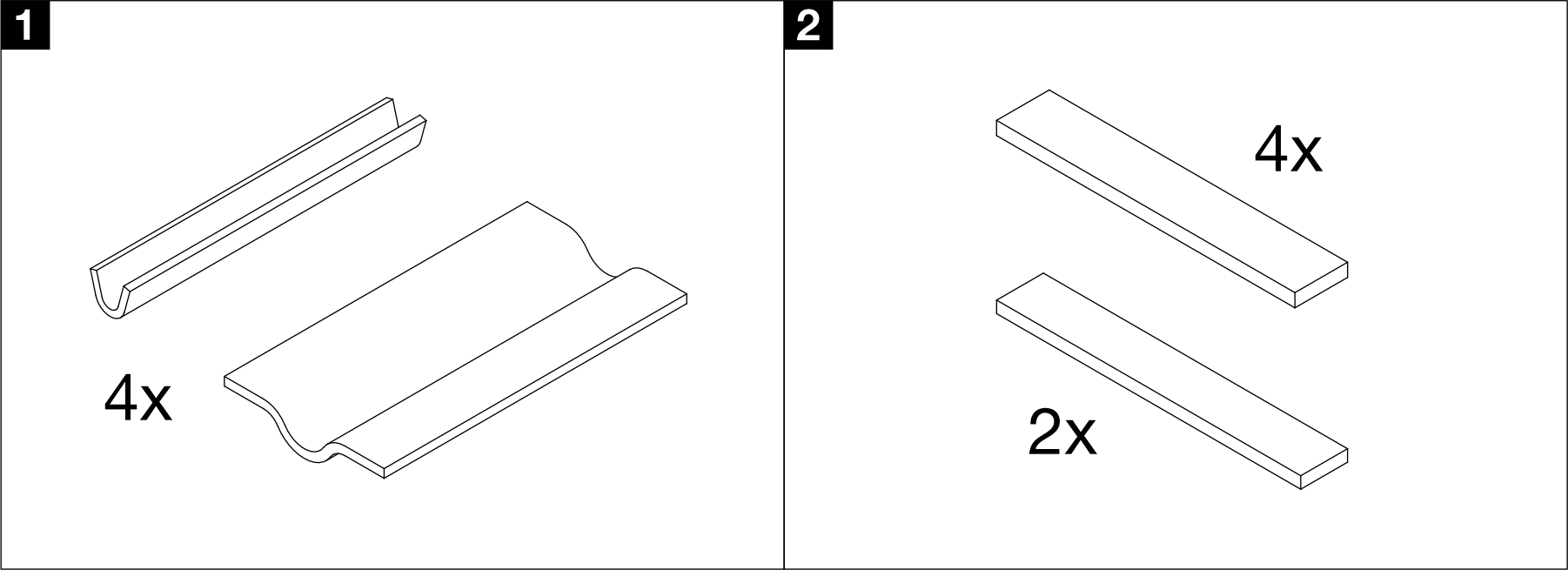

Abbildung 3. Gap-Pads für VR-Kühlplatten

Tabelle 2. Gap-Pads für VR-Kühlplatten
Pad-NummerKomponenteninstallation, für die die Pads erforderlich sindSzenario, in dem das Pad ausgetauscht werden mussPosition zum Anbringen des PadsAnweisungen zum Anbringen des Pads
1Ersetzen Sie das Pad, wenn das Pad auf der VR-Kühlplatte beschädigt ist oder sich gelöst hat.Oberseite der VR-Kühlplatte

Ziehen Sie die transparente Plastikfolie vom Pad ab und befestigen Sie diese Seite an der Kühlplatte.

2

Einweg-Gap-Pads.

Ersetzen Sie die Pads, wenn die VR-Kühlplatte entfernt wird.

Unterseite der VR-Kühlplatte

  1. Auf dem Pad befinden sich zwei Kunststofffolien, eine ist transparent, die andere ist bedruckt.

  2. Ziehen Sie die durchsichtige Kunststofffolie ab und befestigen Sie diese Seite an der Kühlplatte.

  3. Ziehen Sie die andere Plastikfolie ab.

Gap-Pads für ConnectX-7 NDR-Adapter​

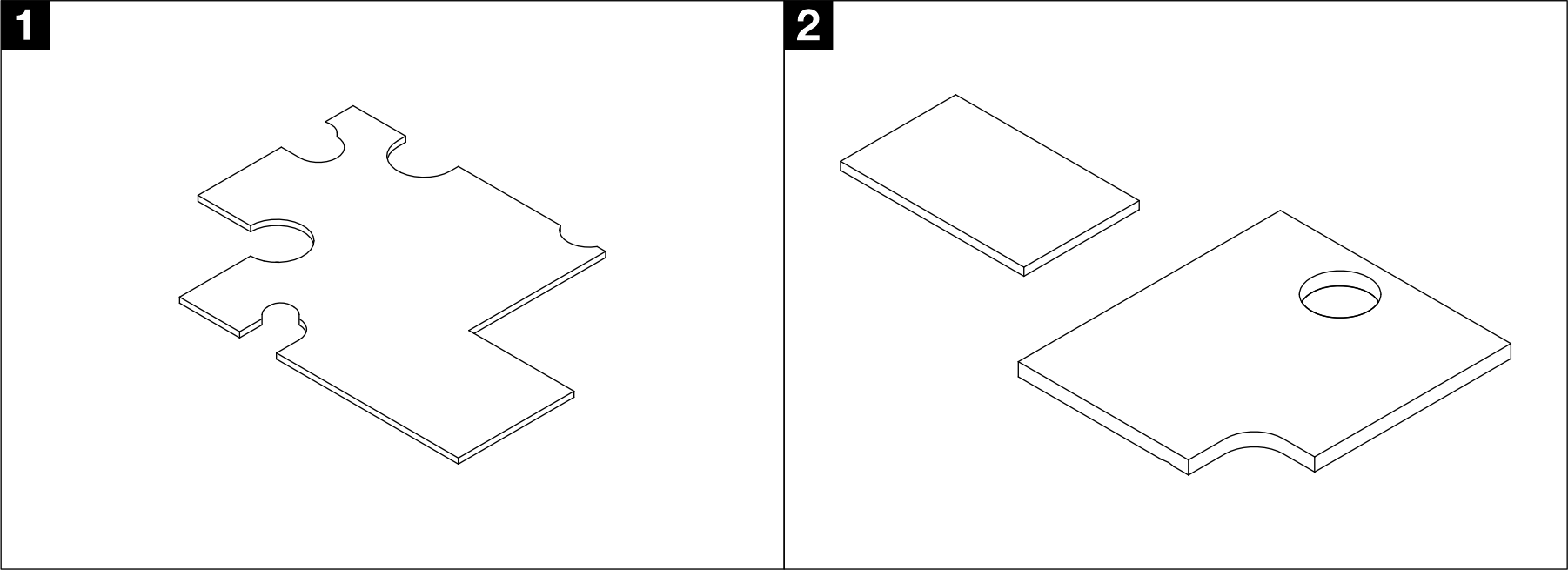

Abbildung 4. Gap-Pads für ConnectX-7 NDR-Adapter

Tabelle 3. Gap-Pads für ConnectX-7 NDR-Adapter
Pad-NummerKomponenteninstallation, für die die Pads erforderlich sindSzenario, in dem das Pad ausgetauscht werden mussPosition zum Anbringen des PadsAnweisungen zum Anbringen des Pads
1

ConnectX-7 NDR 400-Adapterkartenbaugruppe installieren.

Einweg-Gap-Pads.

Tauschen Sie die Pads immer dann aus, wenn die ConnectX-7 NDR 400 Adapterkartenbaugruppe entfernt wird.

ConnectX-7 NDR 400 Schnittstellenplatte

  1. Auf dem Pad befinden sich zwei Kunststofffolien, eine ist transparent, die andere ist bedruckt.

  2. Ziehen Sie die durchsichtige Kunststofffolie ab und befestigen Sie diese Seite an der Kühlplatte.

  3. Ziehen Sie die andere Plastikfolie ab.

2

ConnectX-7 NDR 200-Adapterkartenbaugruppe installieren.

Einweg-Gap-Pads.

Tauschen Sie die Pads immer dann aus, wenn die ConnectX-7 NDR 200 Adapterkartenbaugruppe entfernt wird.

ConnectX-7 NDR 200 Schnittstellenplatte

Gap-Pads des E3.S-Laufwerks​

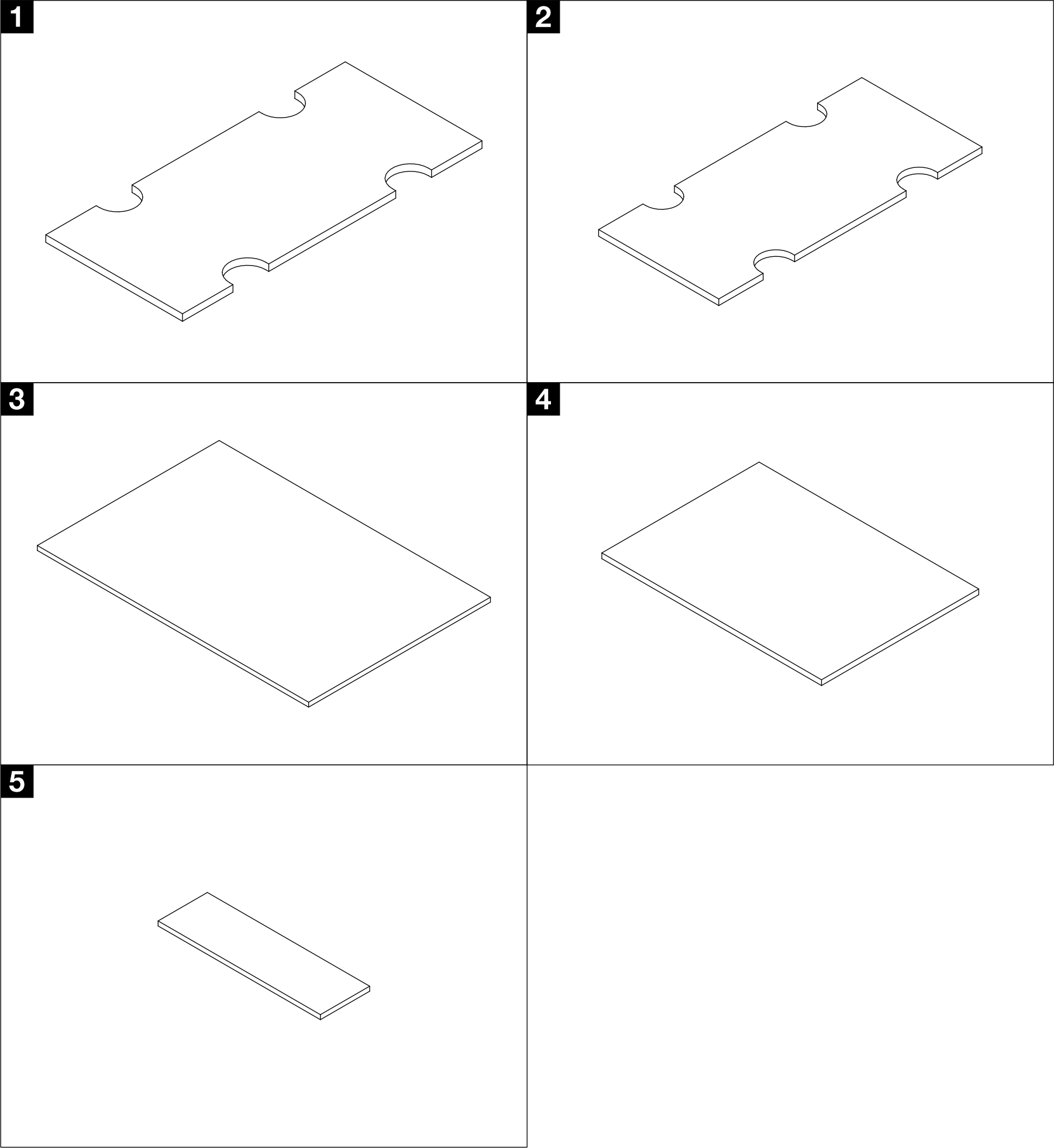

Tabelle 4. Gap-Pads des E3.S-Laufwerks
Pad-NummerKomponenteninstallation, für die die Pads erforderlich sindPosition zum Anbringen des PadsSzenario mit Pad-AustauschAnweisungen zum Anbringen des Pads
1Oberseite der mittleren E3.S-KühlplatteTauschen Sie das Pad aus, wenn das Pad auf der mittleren E3.S-Kühlplatte beschädigt ist oder sich gelöst hat.

  1. Ziehen Sie die blaue oder transparente Plastikfolie vom Pad ab und befestigen Sie diese Seite an der Kühlplatte.

  2. Nachdem das Pad an der Kühlplatte befestigt wurde, entfernen Sie die andere Plastikfolie vom Pad.

2Unterseite der mittleren E3.S-Kühlplatte

Einweg-Gap-Pads.

Tauschen Sie das Pad immer dann aus, wenn die mittlere E3.S-Kühlplatte entfernt wird.

  1. Auf dem Pad befinden sich zwei Kunststofffolien, eine ist transparent, die andere ist bedruckt.

  2. Ziehen Sie die durchsichtige Kunststofffolie ab und befestigen Sie diese Seite an der Kühlplatte.

  3. Ziehen Sie die andere Plastikfolie ab.

3Kühlkörper für E3.S-LaufwerkTauschen Sie das Pad aus, wenn das Pad auf dem Kühlkörper des E3.S-Laufwerks beschädigt oder abgelöst ist.

  1. Halten Sie die gelbe Seite nach oben und ziehen Sie die Plastikfolie von der Unterseite ab.

  2. Halten Sie die gelbe Seite nach oben und befestigen Sie das Pad am Kühlkörper des E3.S-Laufwerks.

4

Vordere E3.S-Laufwerkhalterungsbaugruppe installieren

WasserkreislaufErsetzen Sie das Pad, wenn das Pad am Wasserkreislauf beschädigt ist oder sich gelöst hat.

  1. Halten Sie die gelbe Seite nach oben und ziehen Sie die Plastikfolie von der Unterseite ab.

  2. Halten Sie die gelbe Seite nach oben und befestigen Sie das Pad am Wasserkreislauf.

5

Vordere E3.S-Laufwerkhalterungsbaugruppe installieren

Wasserkreislauf

Einweg-Gap-Pads.

Tauschen Sie die Pads aus, wenn die vordere E3.S-Laufwerkhalterung entfernt wird.

  1. Auf dem Pad befinden sich zwei Kunststofffolien, eine ist transparent, die andere ist bedruckt.

  2. Ziehen Sie die durchsichtige Kunststofffolie ab und befestigen Sie diese Seite an der Kühlplatte.

  3. Ziehen Sie die andere Plastikfolie ab.
