Mittlere E3.S 1T-Laufwerkhalterungsbaugruppe installieren

Verwenden Sie diese Informationen, um eine mittlere E3.S 1T-Laufwerkhalterungsbaugruppe zu installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH 1 Schrauben

  • MID E3.S TOP Gap Pad (SC750 V4)

Wichtig
Richtlinien für den Austausch von Gap-Pads

  • Informationen zu Position und Anleitung der Gap-Pads finden Sie unter Identifikation und Position von Gap-Pad.

  • Reinigen Sie die Oberfläche vor dem Austausch des Gap-Pads vorsichtig mit einem alkoholhaltigen Reinigungstuch.

  • Halten Sie das Gap-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads verdeckt werden.

Achtung
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Überprüfen Sie das Gap-Pad auf der Oberseite der mittleren E3.S-Kühlplatte. Wenn es beschädigt ist oder sich gelöst hat, ersetzen Sie es durch ein neues.

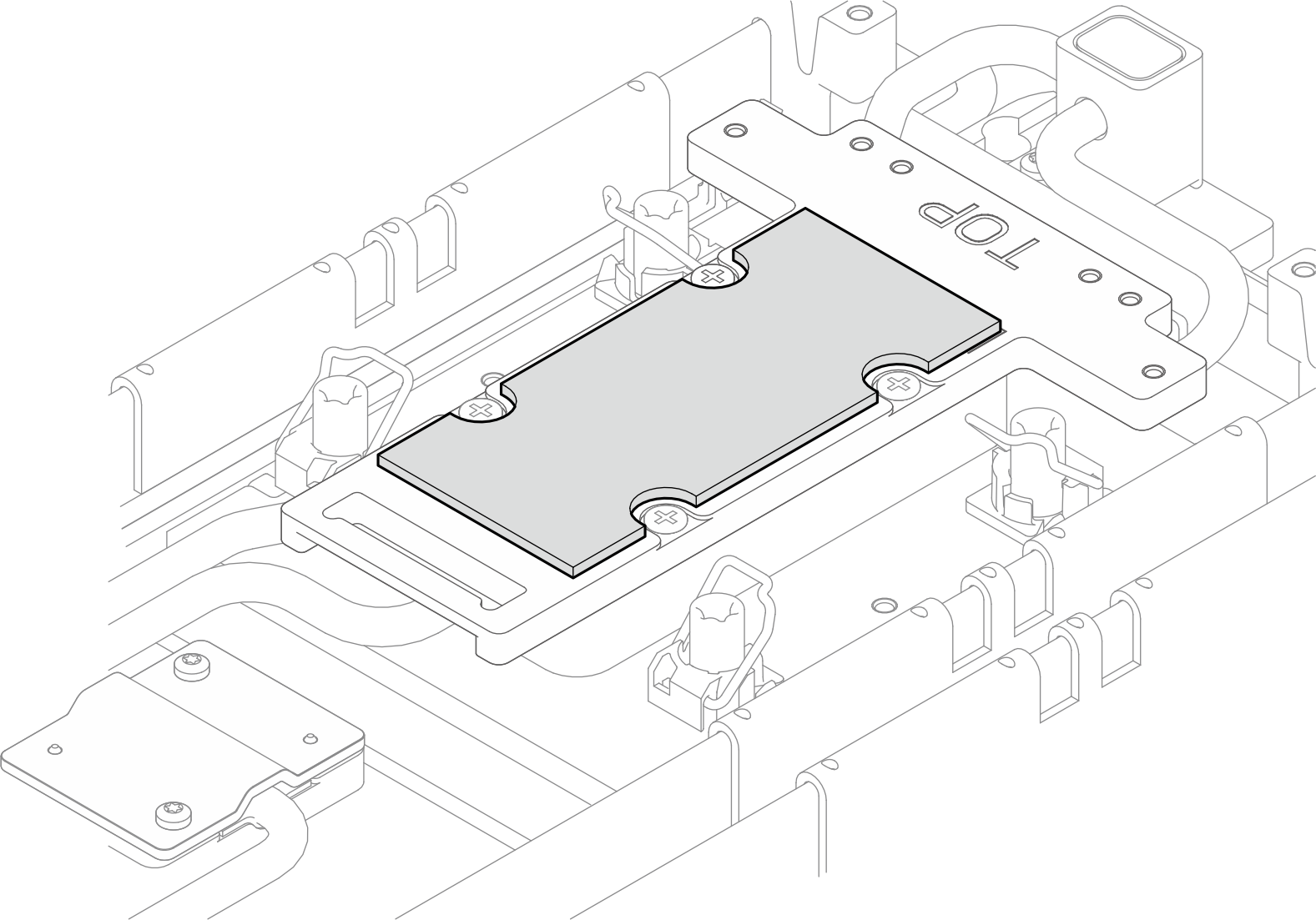

    Abbildung 1. Position des Gap-Pads auf der Oberseite der mittleren E3.S-Kühlplatte

Befolgen Sie unbedingt die Richtlinien für den Austausch von Gap-Pads.

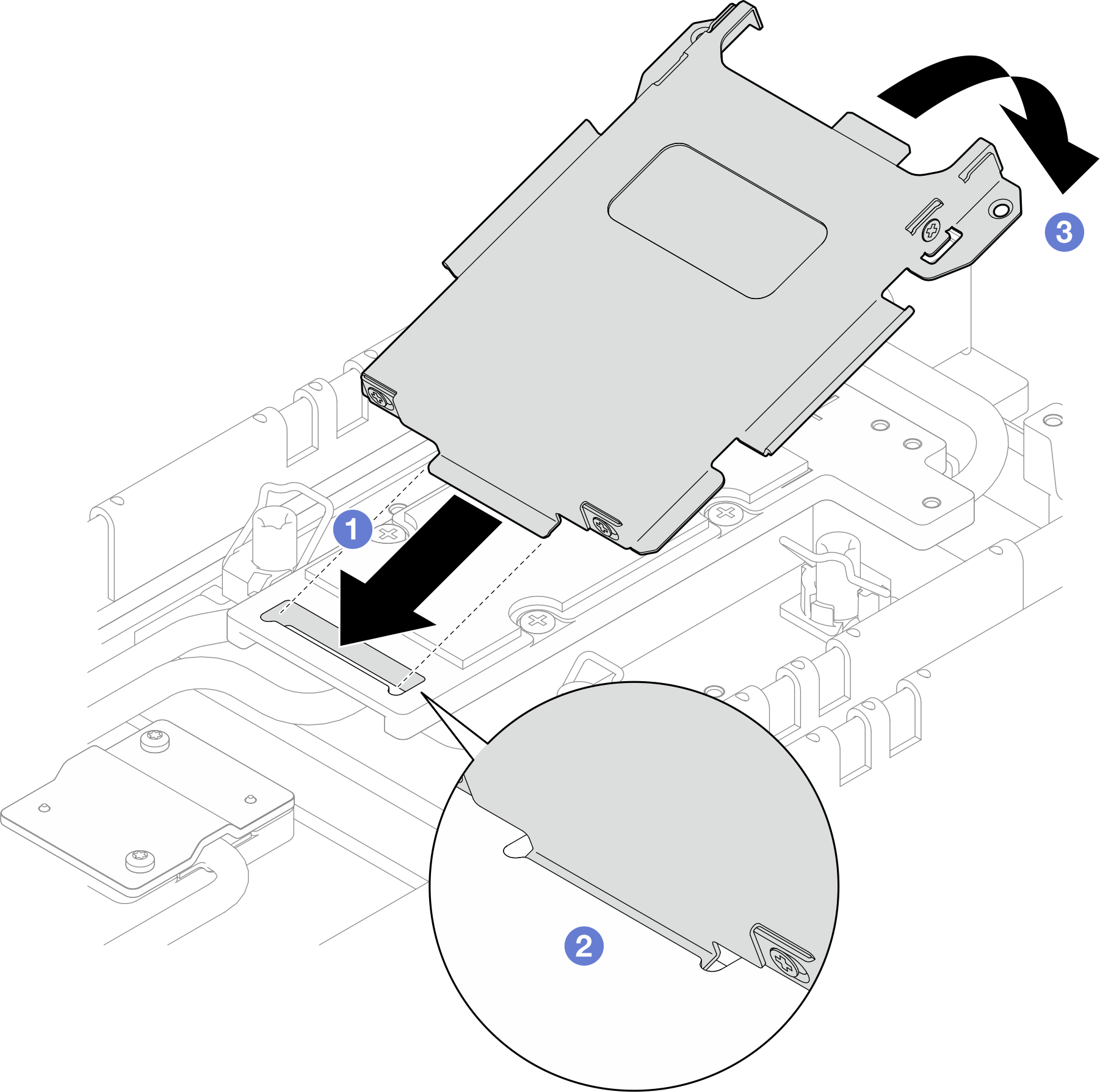

  1. Installieren Sie die mittlere E3.S-Laufwerkhalterung an der Kühlplatte des Wasserkreislaufs.
    1. Halten Sie die Laufwerkhalterung schräg und richten Sie die Lasche an der Laufwerkhalterung am Steckplatz an der Kühlplatte des mittleren E3.S-Laufwerks aus.
    2. Führen Sie die Lasche in den Steckplatz ein, bis sie einrasten.
    3. Drehen Sie die Laufwerkhalterung und platzieren Sie sie auf die Kühlplatte.


  2. Bringen Sie zwei PH1-Schrauben oben an der Laufwerkhalterung an.

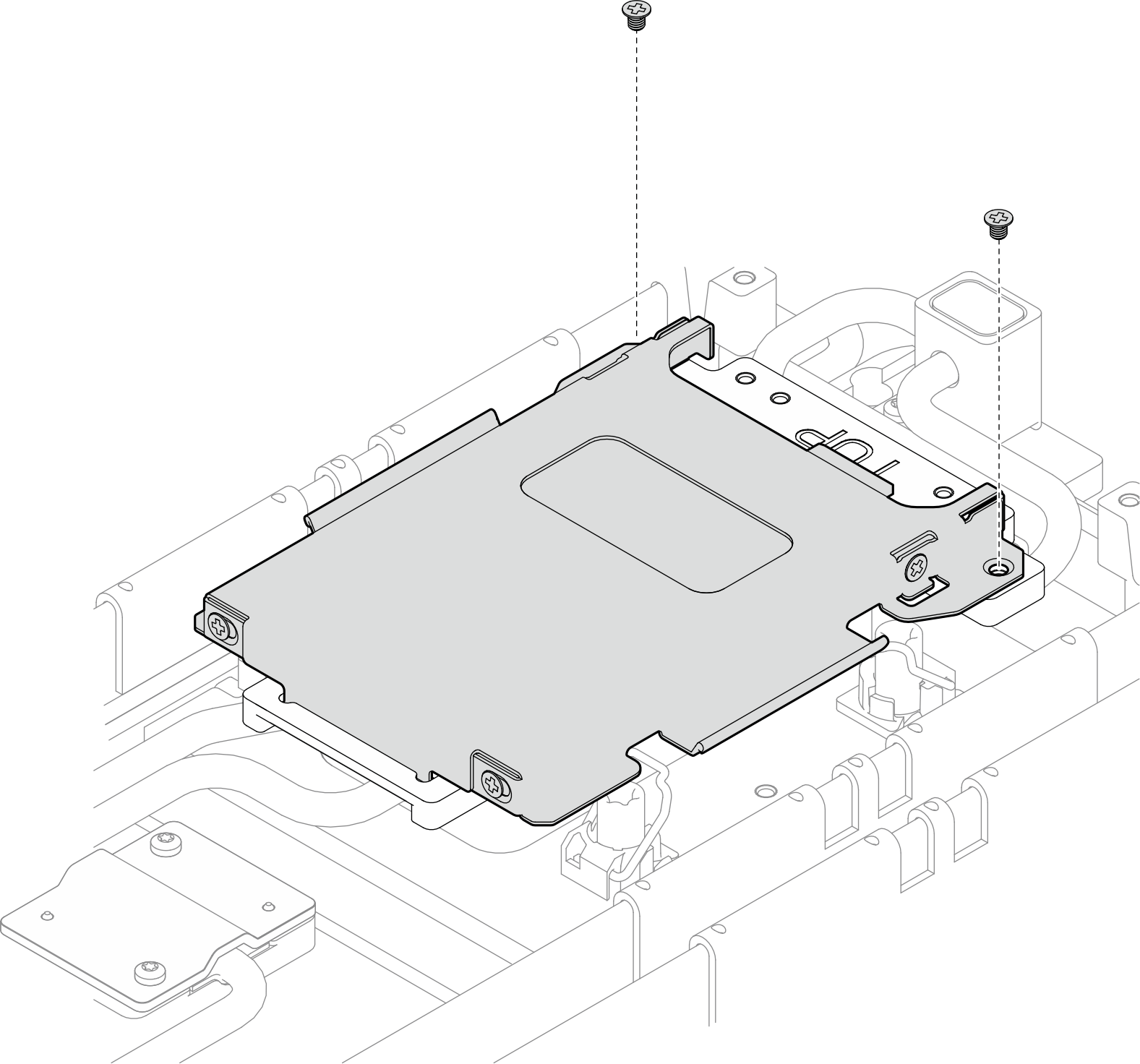

    Abbildung 2. Anbringen von Schrauben oben an der Laufwerkhalterung

  3. Schließen Sie das Kabel an das Laufwerk an.

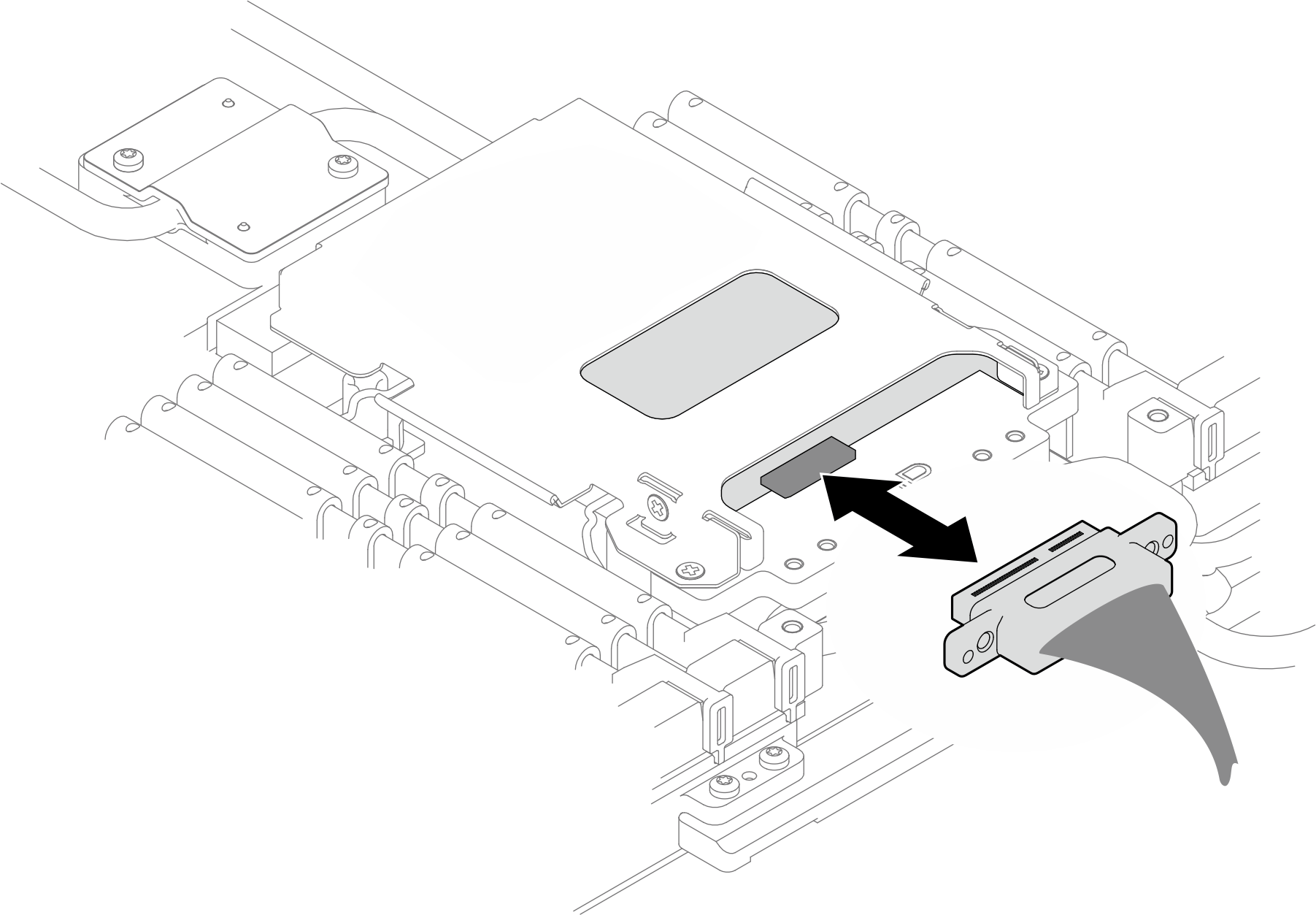

    Abbildung 3. Anschließen des Kabels an das Laufwerk

  4. Bringen Sie zwei PH1-Schrauben an der Vorderseite der Laufwerkhalterung an.
    Die Schraubenpositionen unterscheiden sich für Laufwerke mit Kühlung an der Unterseite und Oberseite. Weitere Informationen hierzu finden Sie in den Abbildungen unten.
    1 Schraubenpositionen für Laufwerke mit Kühlung an der Unterseite
    2 Schraubenpositionen für Laufwerke mit Kühlung an der Oberseite

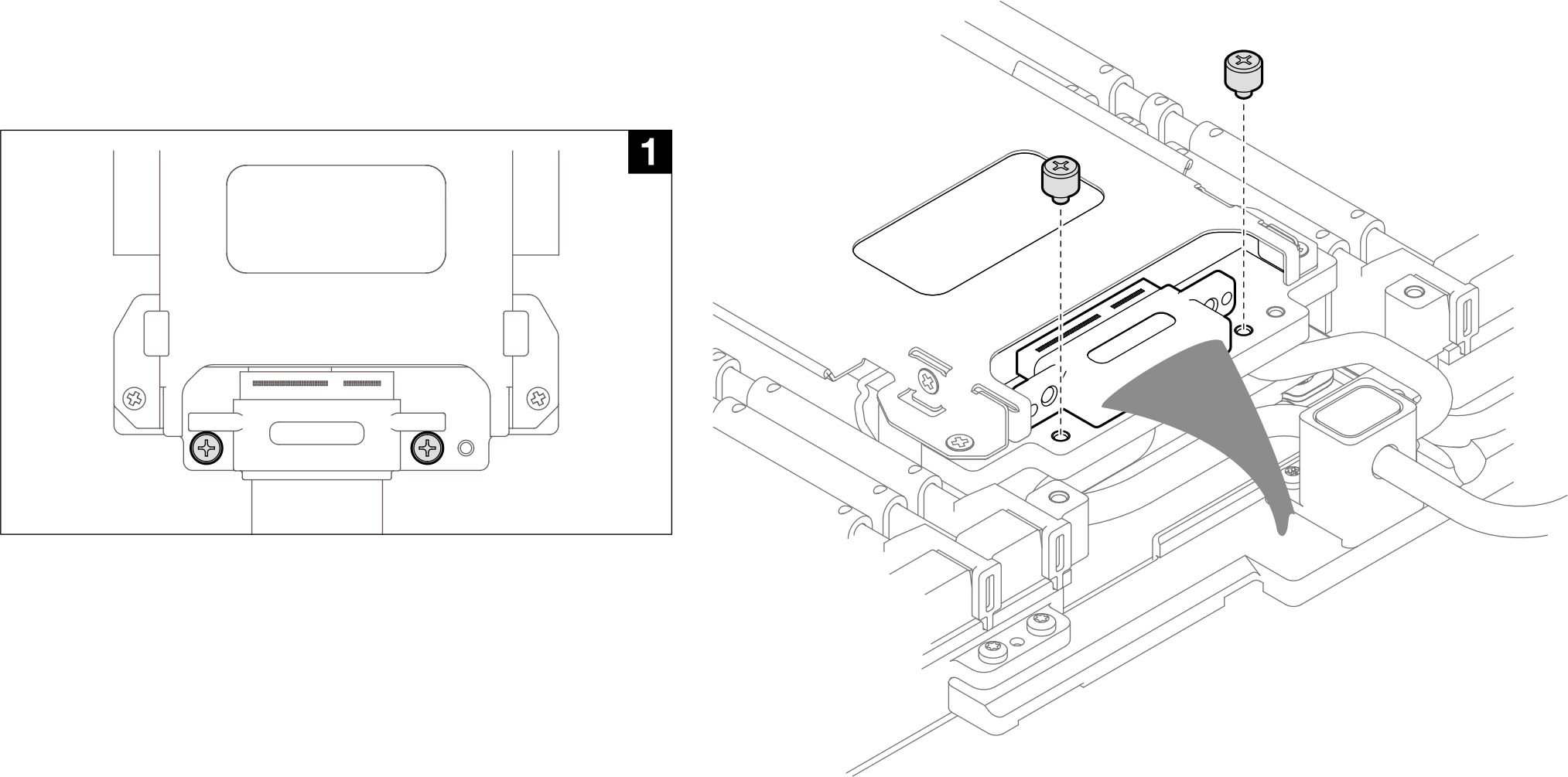

    Abbildung 4. Anbringen der Schrauben für das Laufwerk mit der Kühlung an der Unterseite

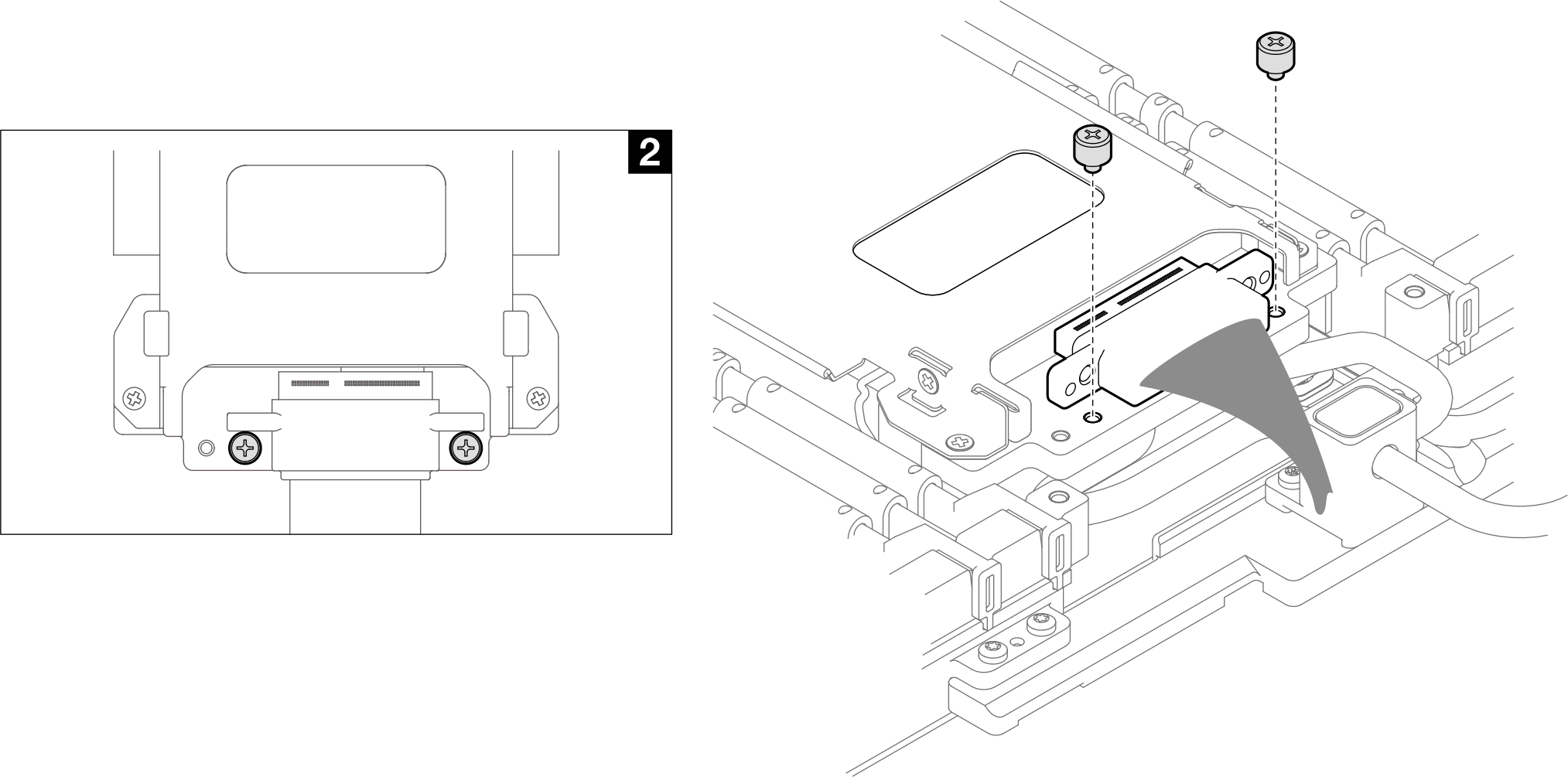

    Abbildung 5. Anbringen der Schrauben für das Laufwerk mit der Kühlung an der Oberseite

  5. Positionieren Sie die hintere Querstrebe im Einbaurahmen.

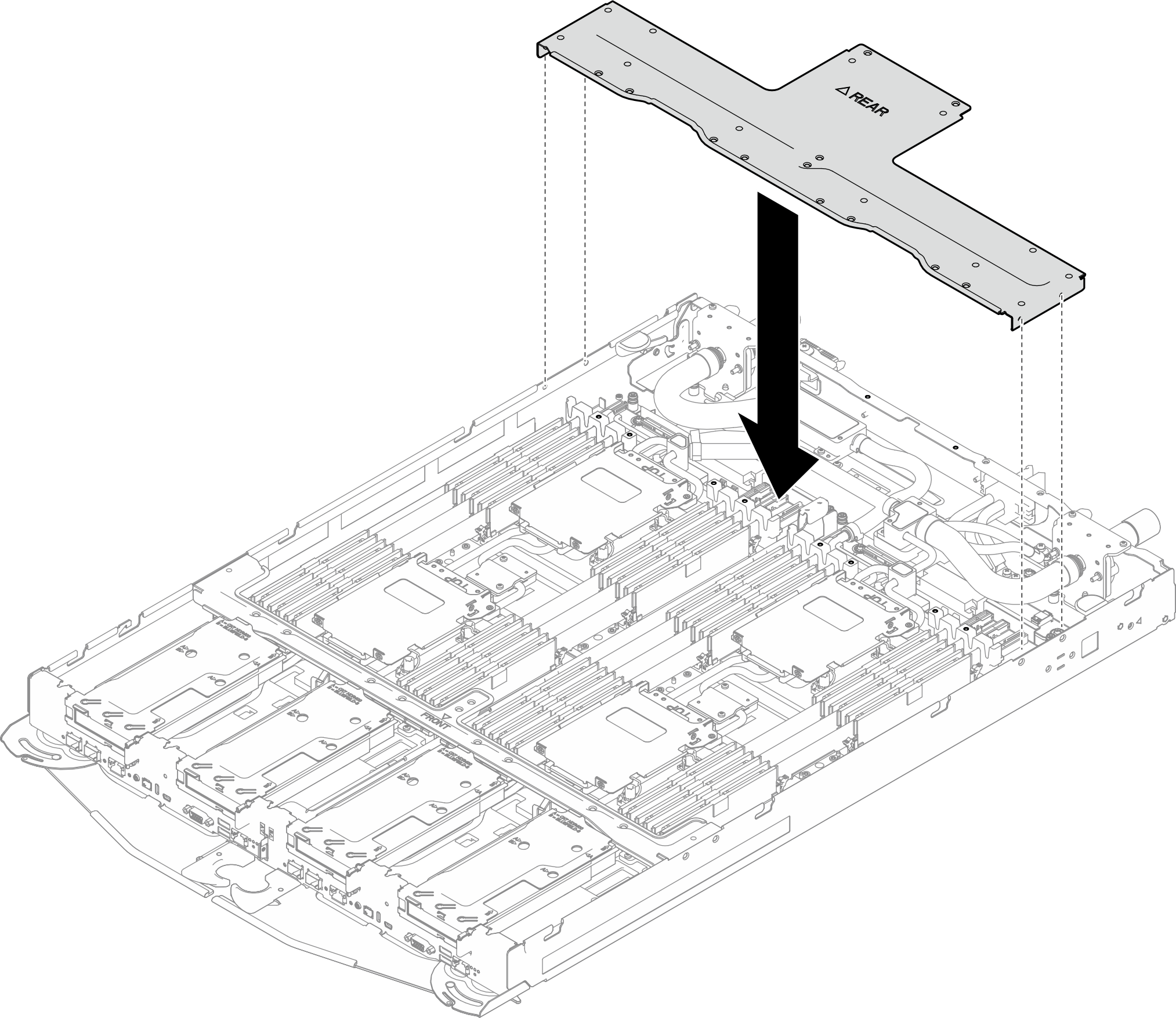

    Abbildung 6. Positionieren der hinteren Querstrebe im Einbaurahmen

  6. Installieren Sie die hintere Querstrebe im Einbaurahmen.
    1. Installieren Sie zehn (10x) PH1-Schrauben, um die hintere Querstrebe zu befestigen.

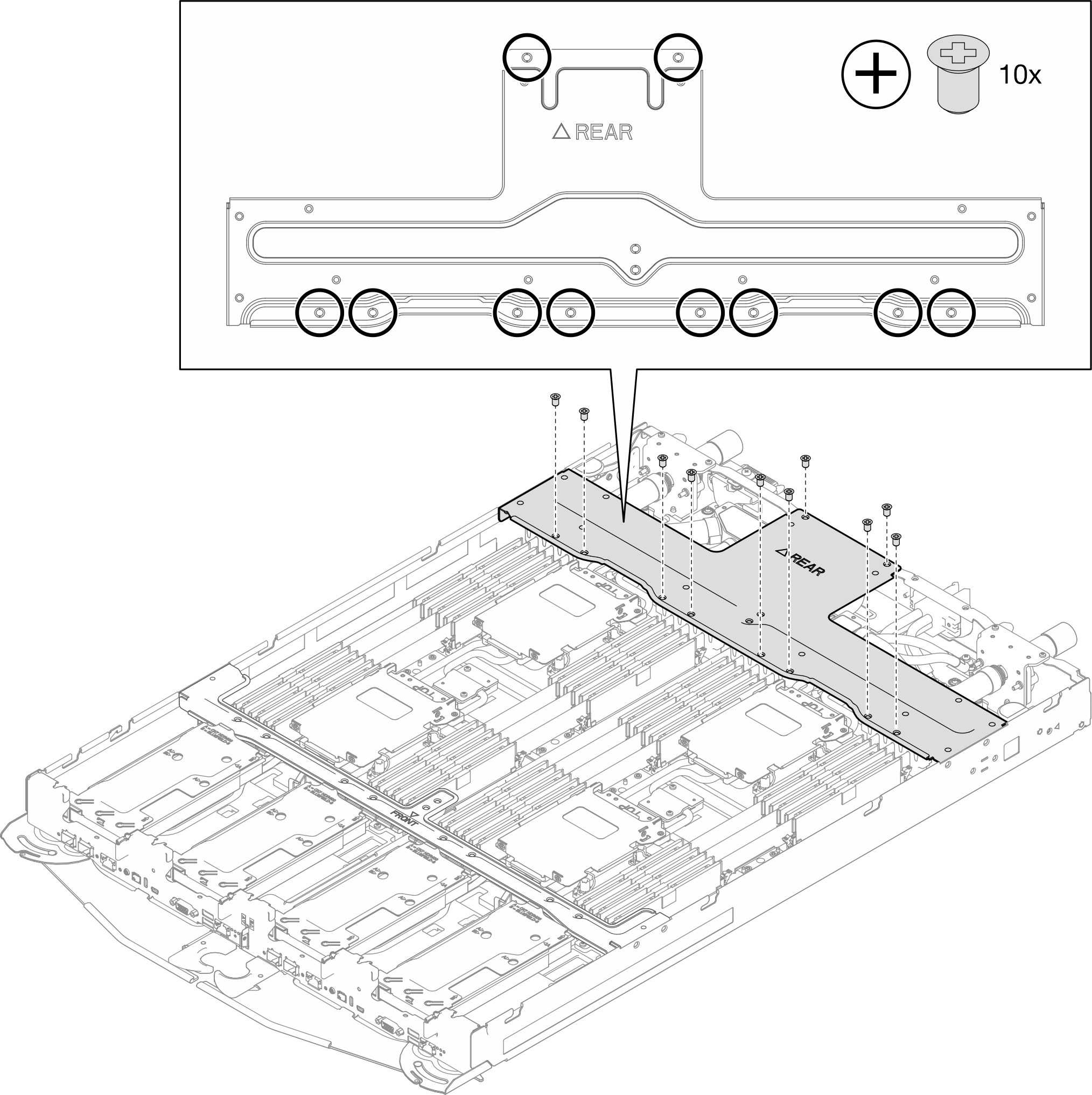

      Abbildung 7. Anbringen der Schrauben an der hinteren Querstrebe (10x)

    2. Ziehen Sie sechs (6x) PH1-Schrauben an, um die Querstreben zu installieren.

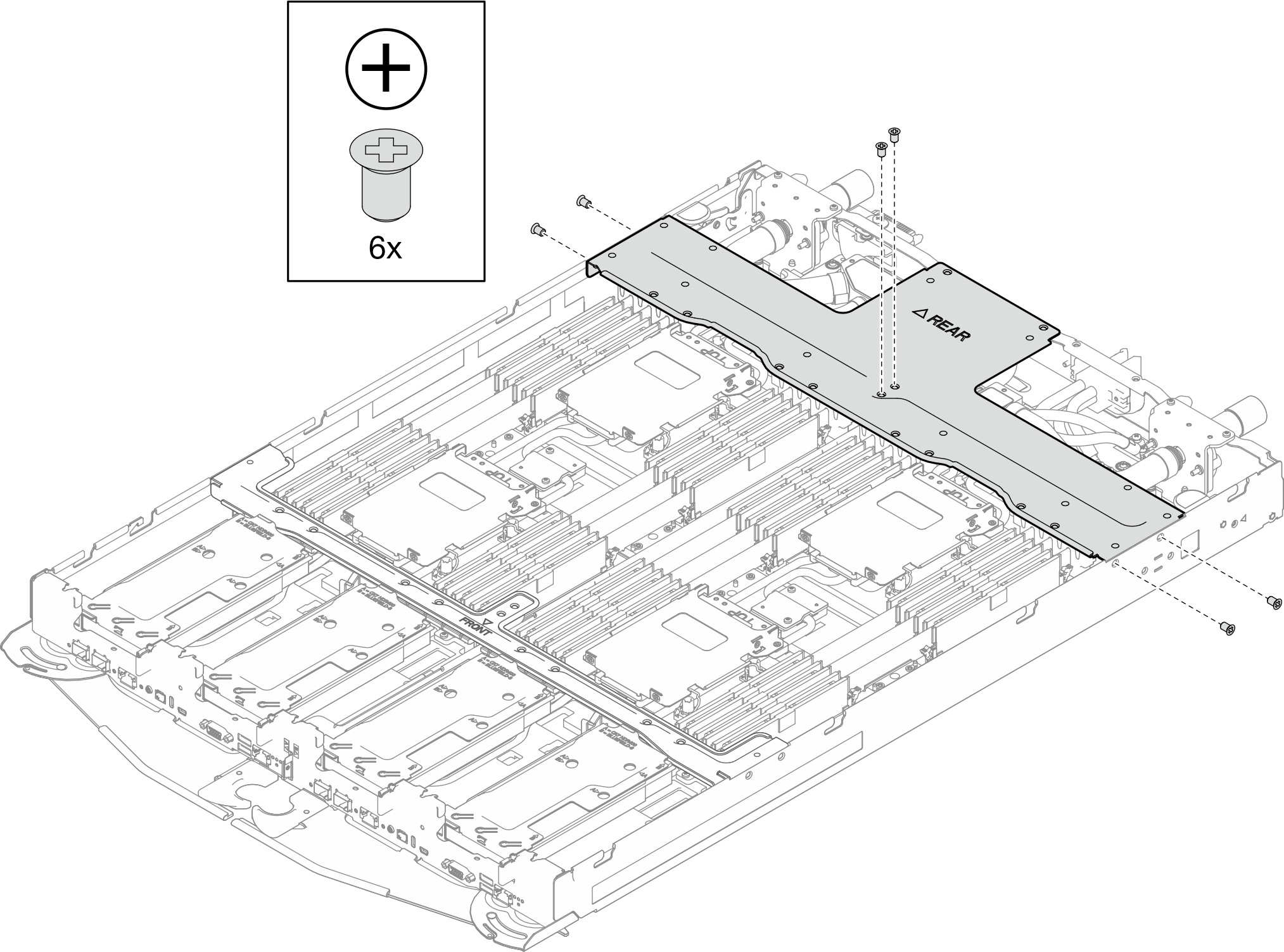

      Abbildung 8. Anbringen der Schrauben an der hinteren Querstrebe (6x)

Nach dieser Aufgabe

  1. Schließen Sie die Kabel an die Systemplatine an. Siehe Interne Kabelführung.

  2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  4. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  5. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
