Installation d’un assemblage de boîtier d’unités de disque dur central E3.S 1T

Les informations ci-après vous permettent d’installer un assemblage de boîtier d’unités de disque dur central E3.S 1T.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH 1

  • MID E3.S TOP Gap Pad (SC750 V4)

Important
Consignes de remplacement du tampon d’espace

  • Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.

  • Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.

  • Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Inspectez le tampon d’espace sur le côté supérieur de la plaque froide médiane E3.S. S’il est endommagé ou détaché, remplacez-le par un nouveau.

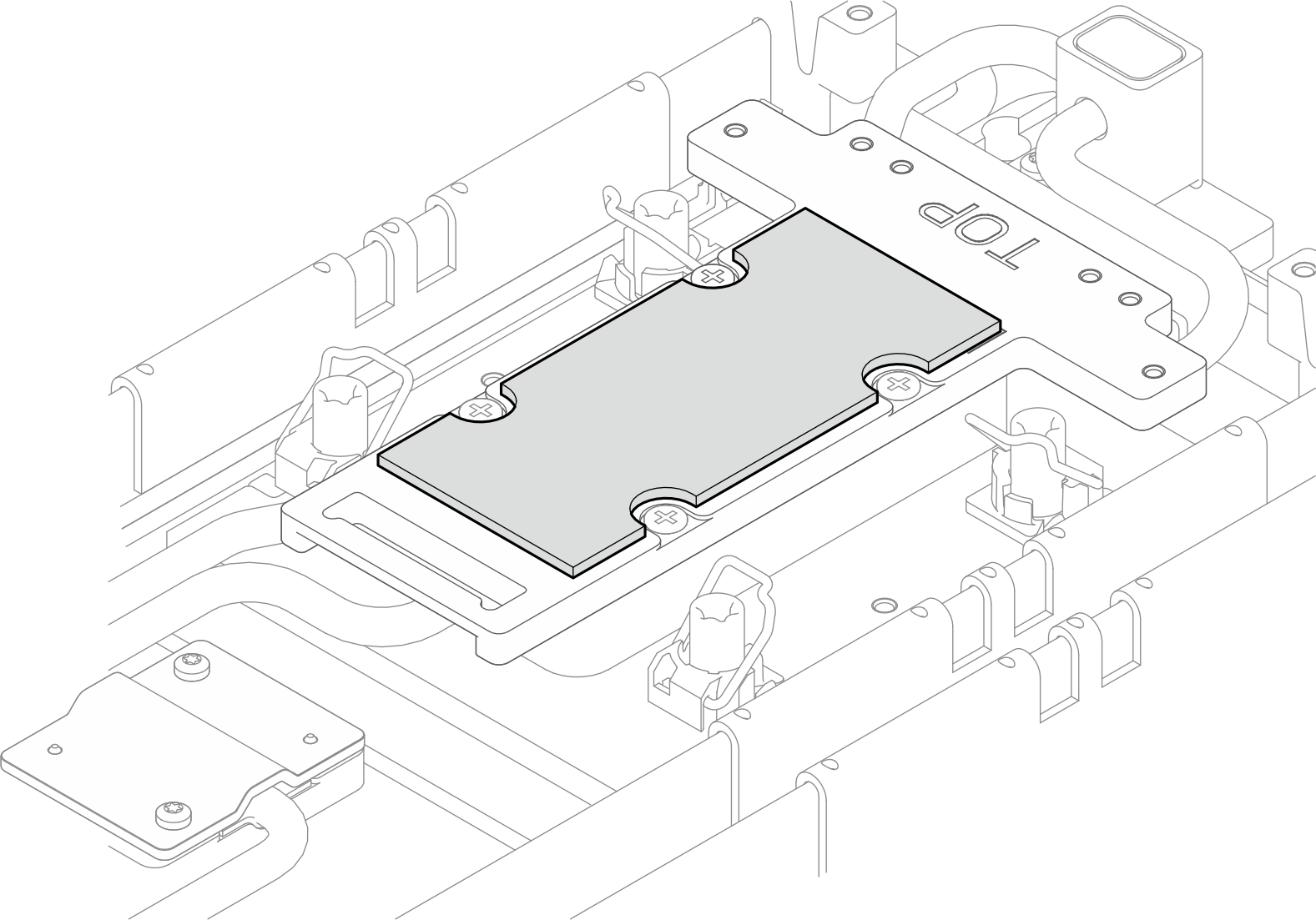

    Figure 1. Emplacement du tampon d’espace supérieur de la plaque froide médiane E3.S

Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace.

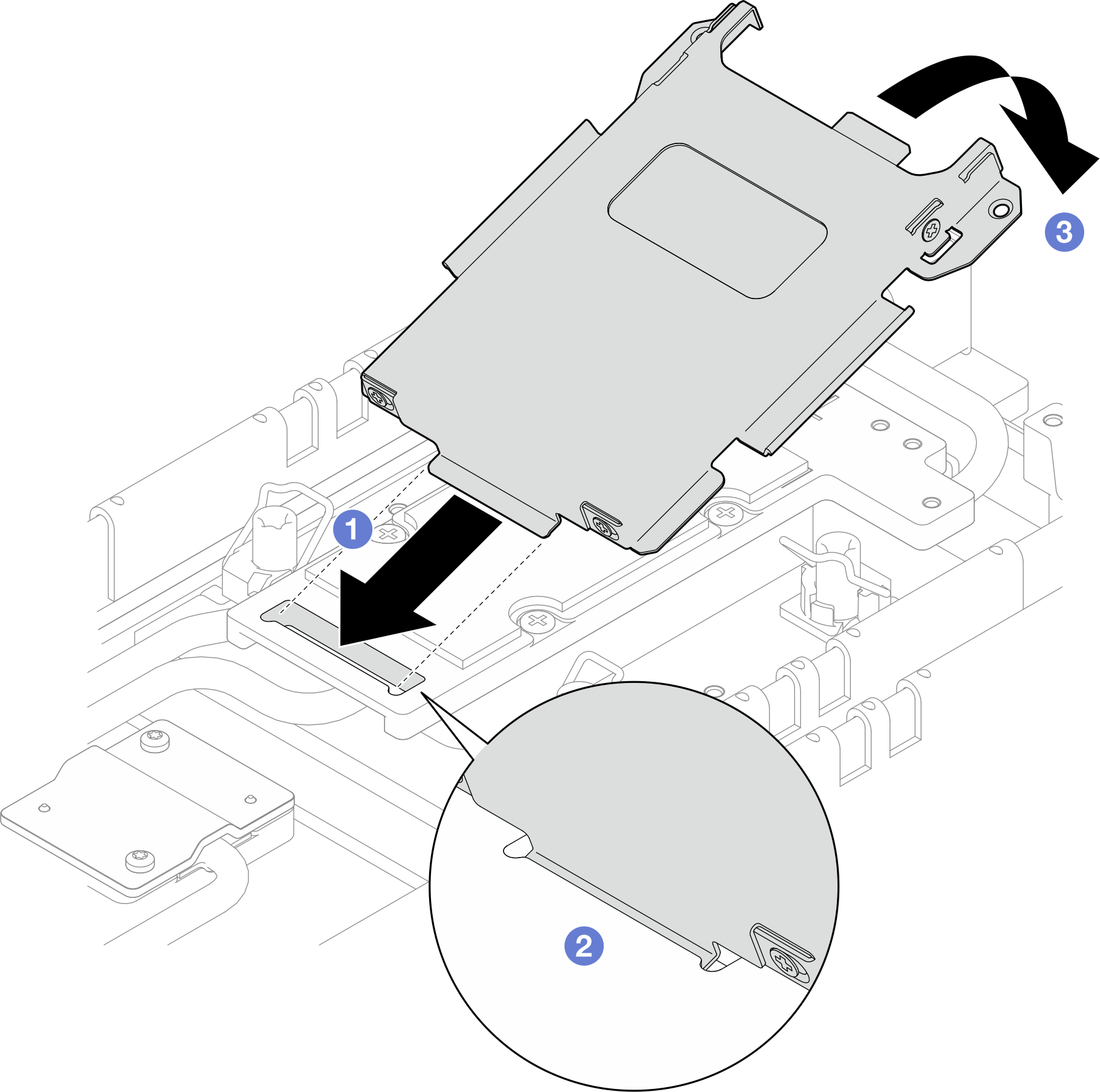

  1. Installez le boîtier d’unités de disque dur central E3.S sur la plaque froide de la boucle d’eau.
    1. Maintenez le boîtier d’unités de disque dur central en biais et alignez la patte du boîtier d’unités de disque dur central sur l’emplacement de la plaque froide d’unité centrale E3.S.
    2. Insérez la patte dans l’emplacement jusqu’à ce qu’ils soient accrochés ensemble.
    3. Faites pivoter le boîtier d’unités de disque dur et placez-le sur le dessus de la plaque froide.


  2. Installez deux vis PH1 sur le dessus du boîtier d’unités de disque dur.

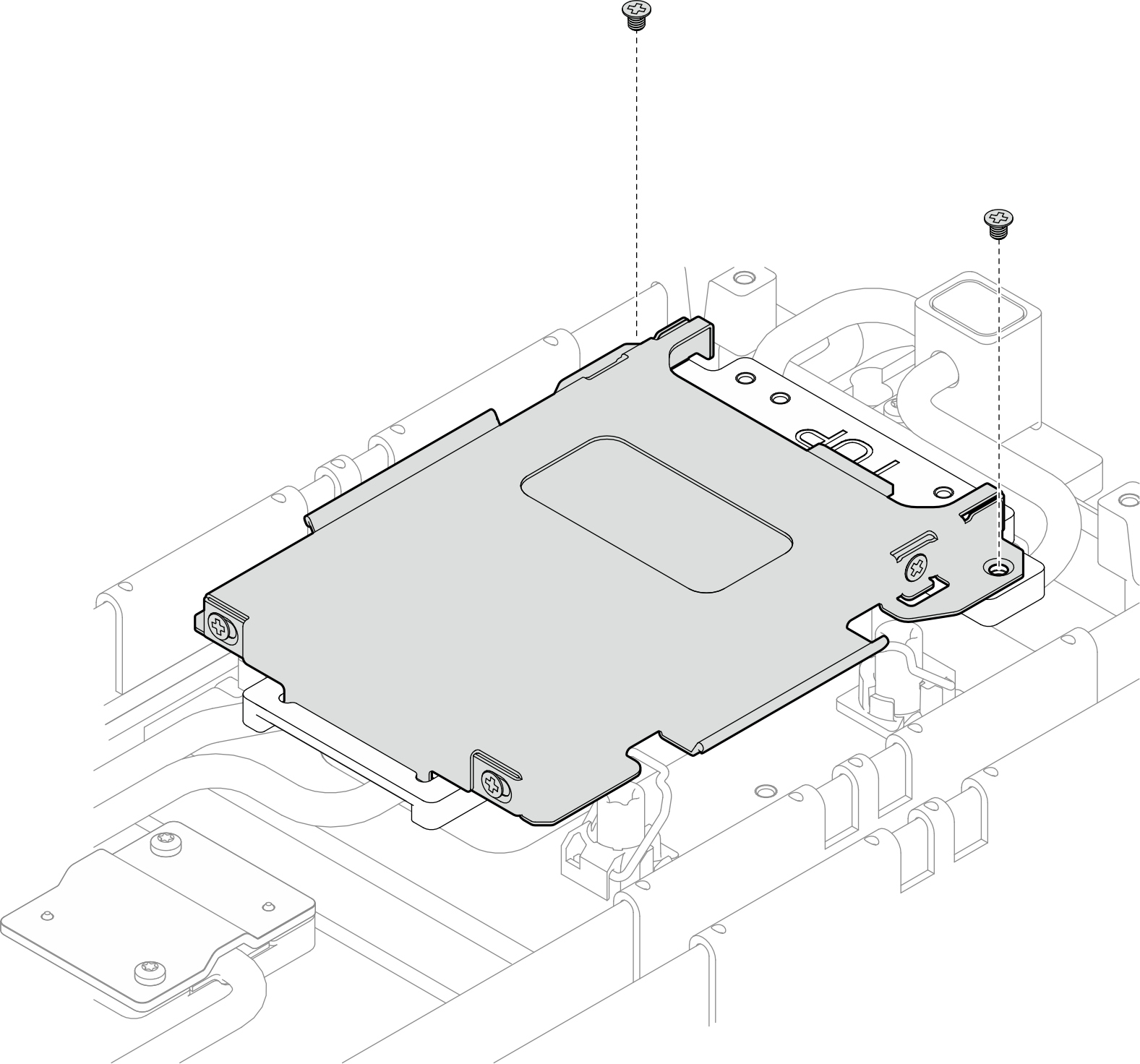

    Figure 2. Installation des vis sur le dessus du boîtier d’unités de disque dur

  3. Branchez le câble sur l’unité.

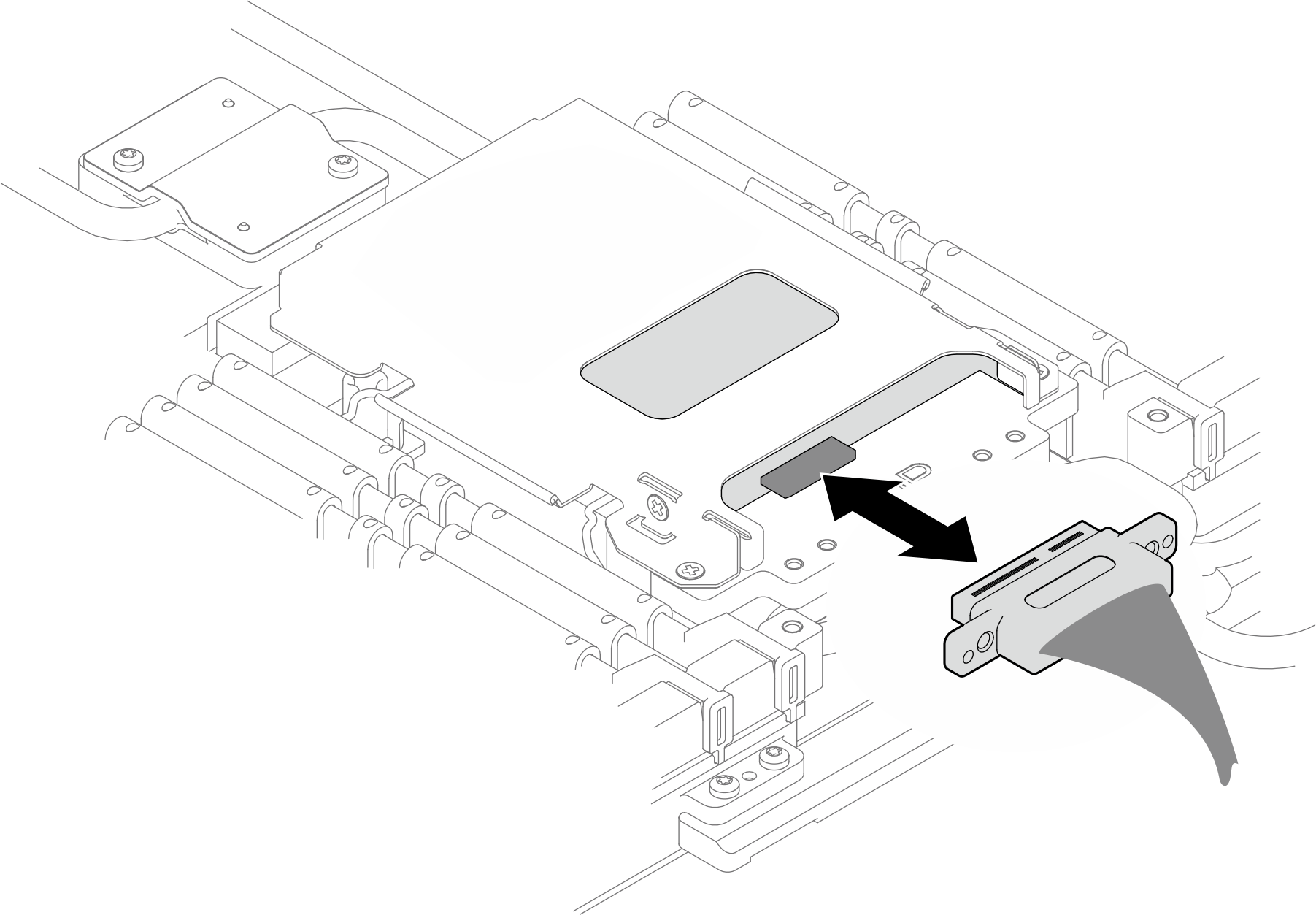

    Figure 3. Branchement du câble sur l’unité

  4. Installez deux vis PH1 à l’avant du boîtier d’unités de disque dur.
    Les emplacements des vis sont différents pour l’unité de refroidissement de la partie inférieure et l’unité de refroidissement de la partie supérieure, voir les illustrations ci-dessous pour plus d’informations.
    1 Emplacements des vis pour l’unité de refroidissement de la partie inférieure
    2 Emplacements des vis pour l’unité de refroidissement de la partie supérieure

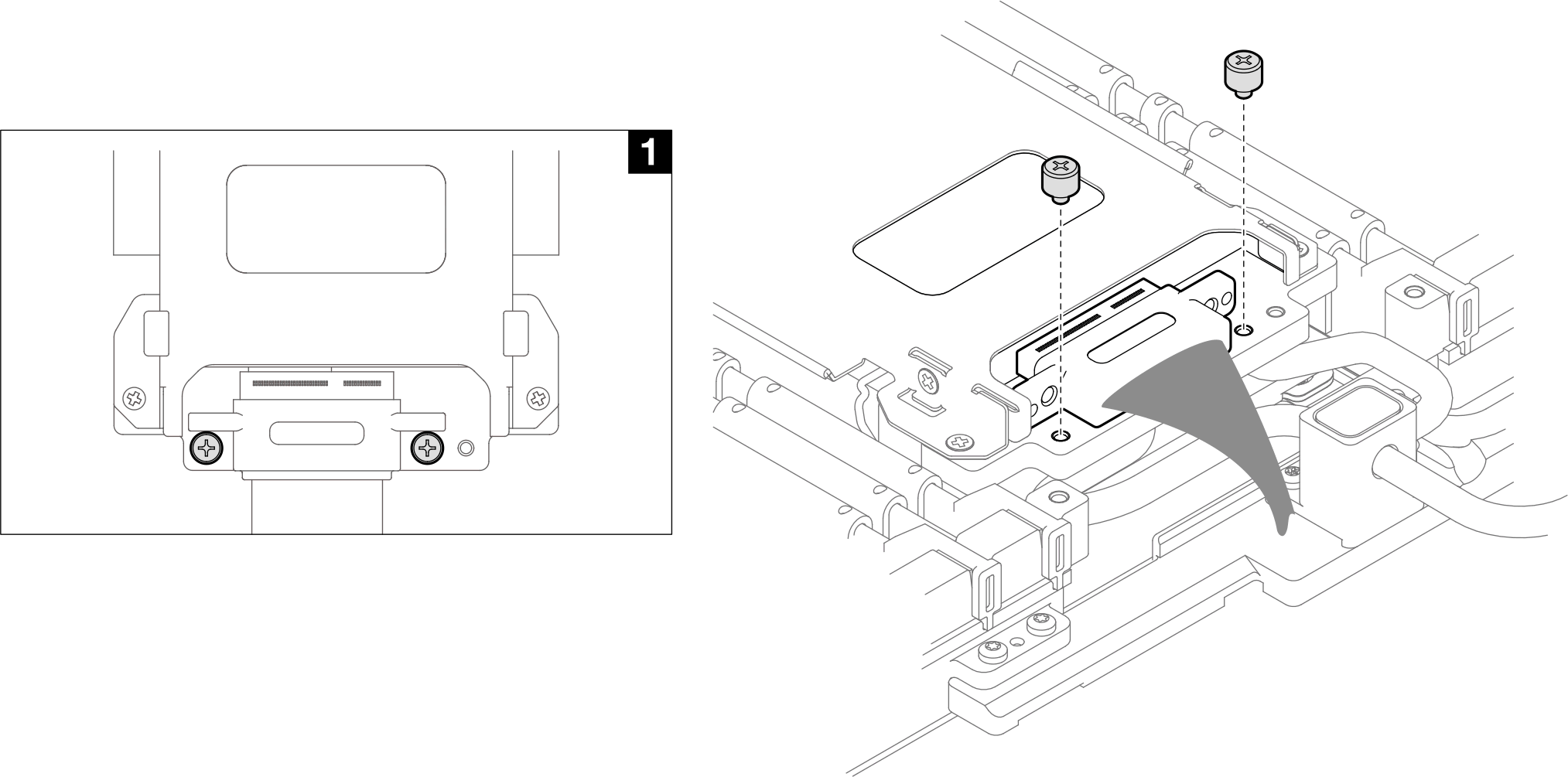

    Figure 4. Installation des vis pour unité de refroidissement côté inférieur

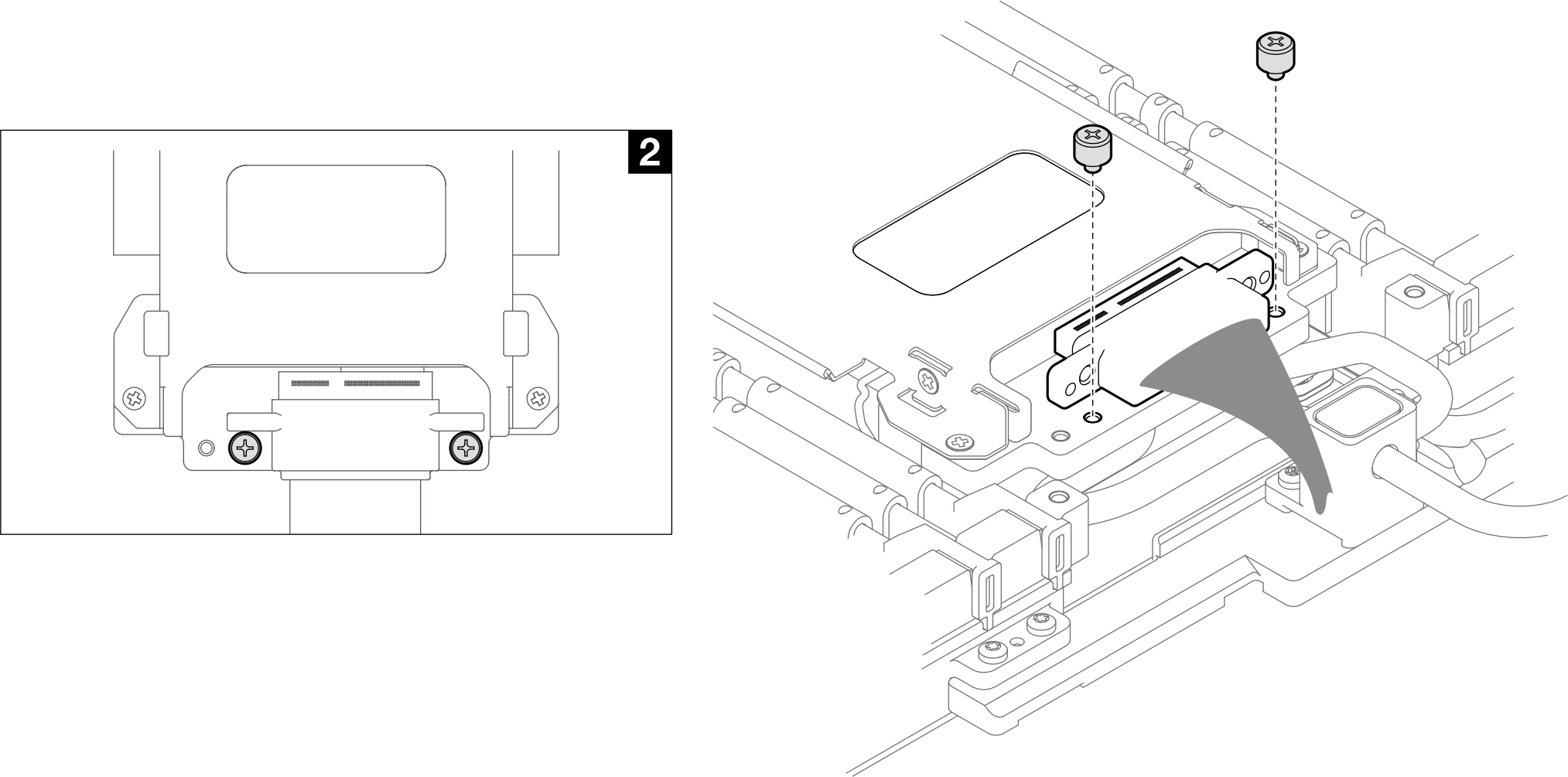

    Figure 5. Installation des vis pour unité de refroidissement côté supérieur

  5. Placez la traverse arrière sur le plateau.

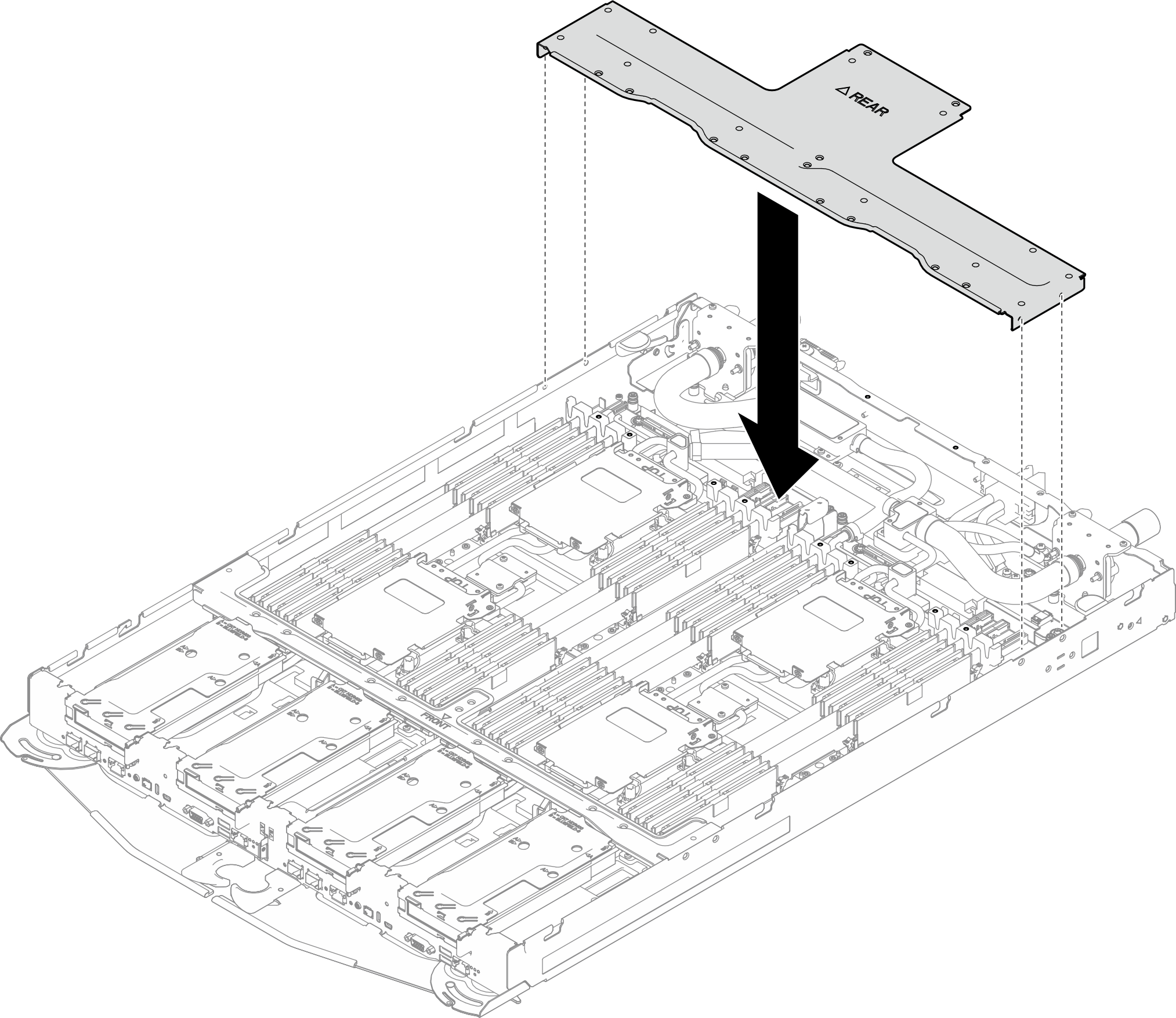

    Figure 6. Placement de la traverse arrière sur le plateau

  6. Installez les traverses arrière sur le plateau.
    1. Installez dix (10) vis PH1 pour fixer la traverse arrière.

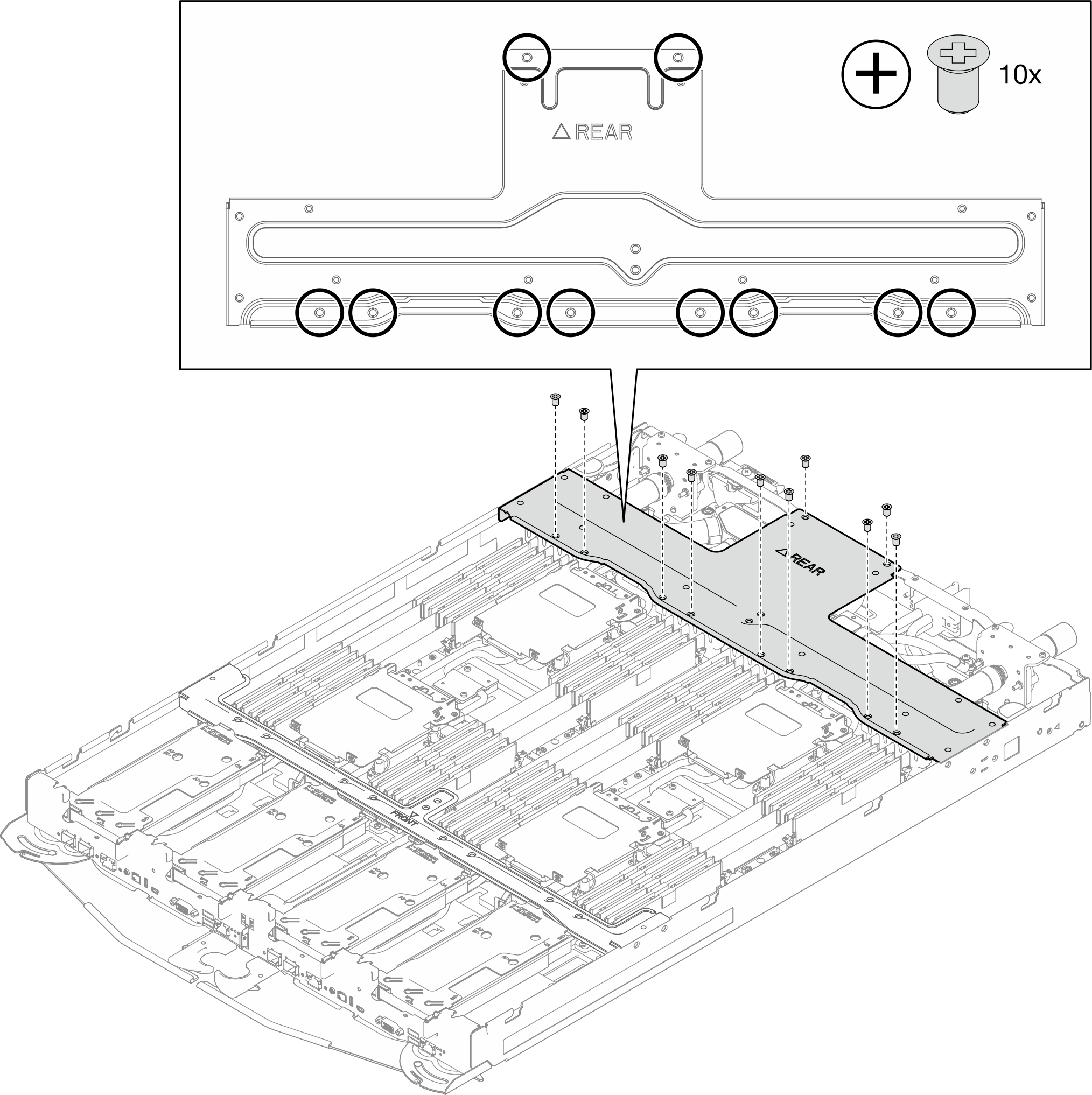

      Figure 7. Installation des vis sur la traverse arrière (10)

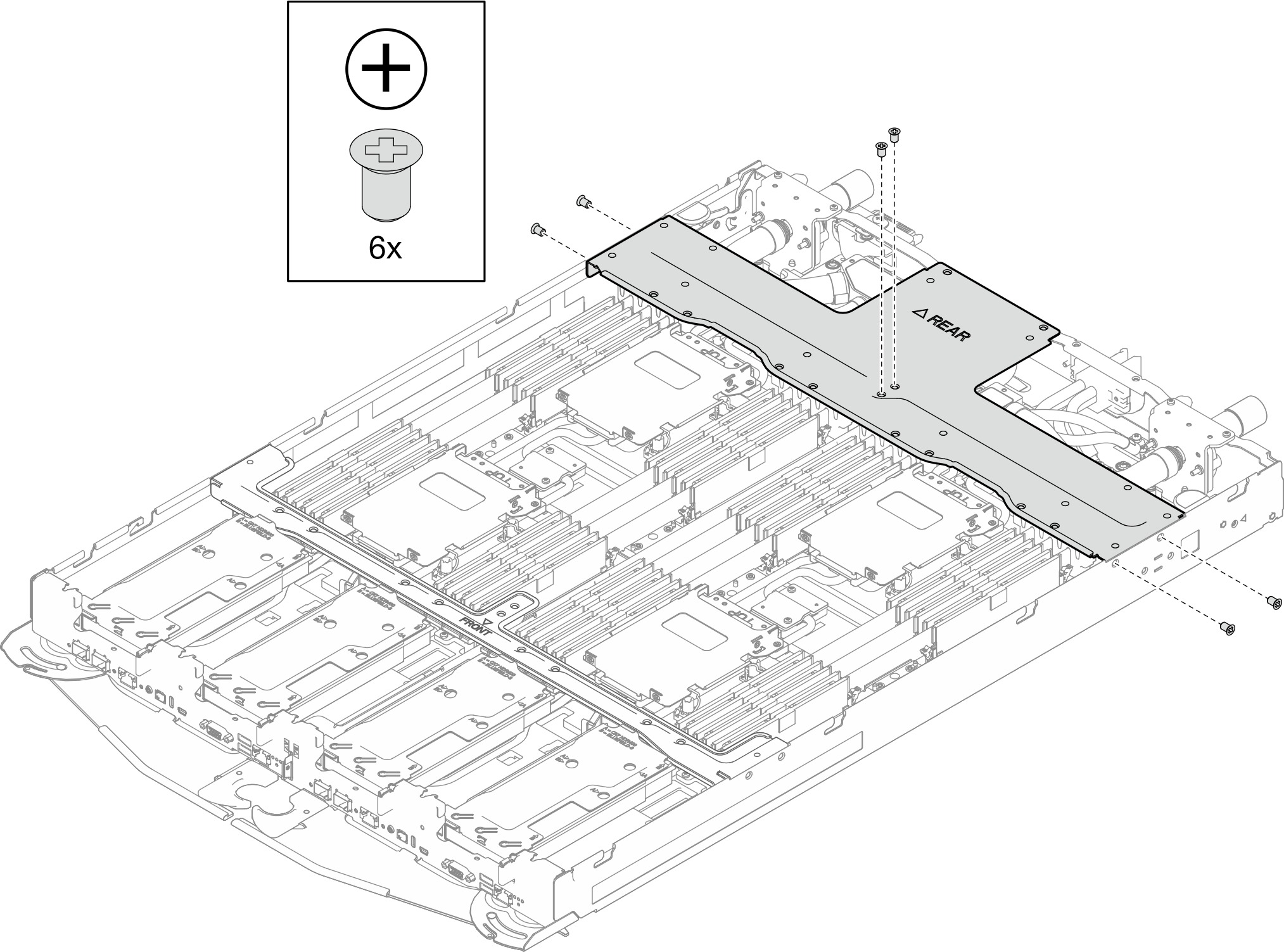

    2. Serrez six (6) vis PH1 pour installer les traverses.
      Figure 8. Installation des vis sur la traverse arrière (6)

Après avoir terminé

  1. Connectez les câbles à la carte mère. Voir Cheminement interne des câbles.

  2. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  3. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  4. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  5. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
