E3.S 1T 중간 드라이브 케이지 어셈블리 설치

다음 정보를 사용하여 E3.S 1T 중간 드라이브 케이지 어셈블리를 설치하십시오.

절차

1. E3.S 중간 냉각판 상단의 갭 패드를 확인하고 손상되거나 분리된 경우 새것으로 교체하십시오.

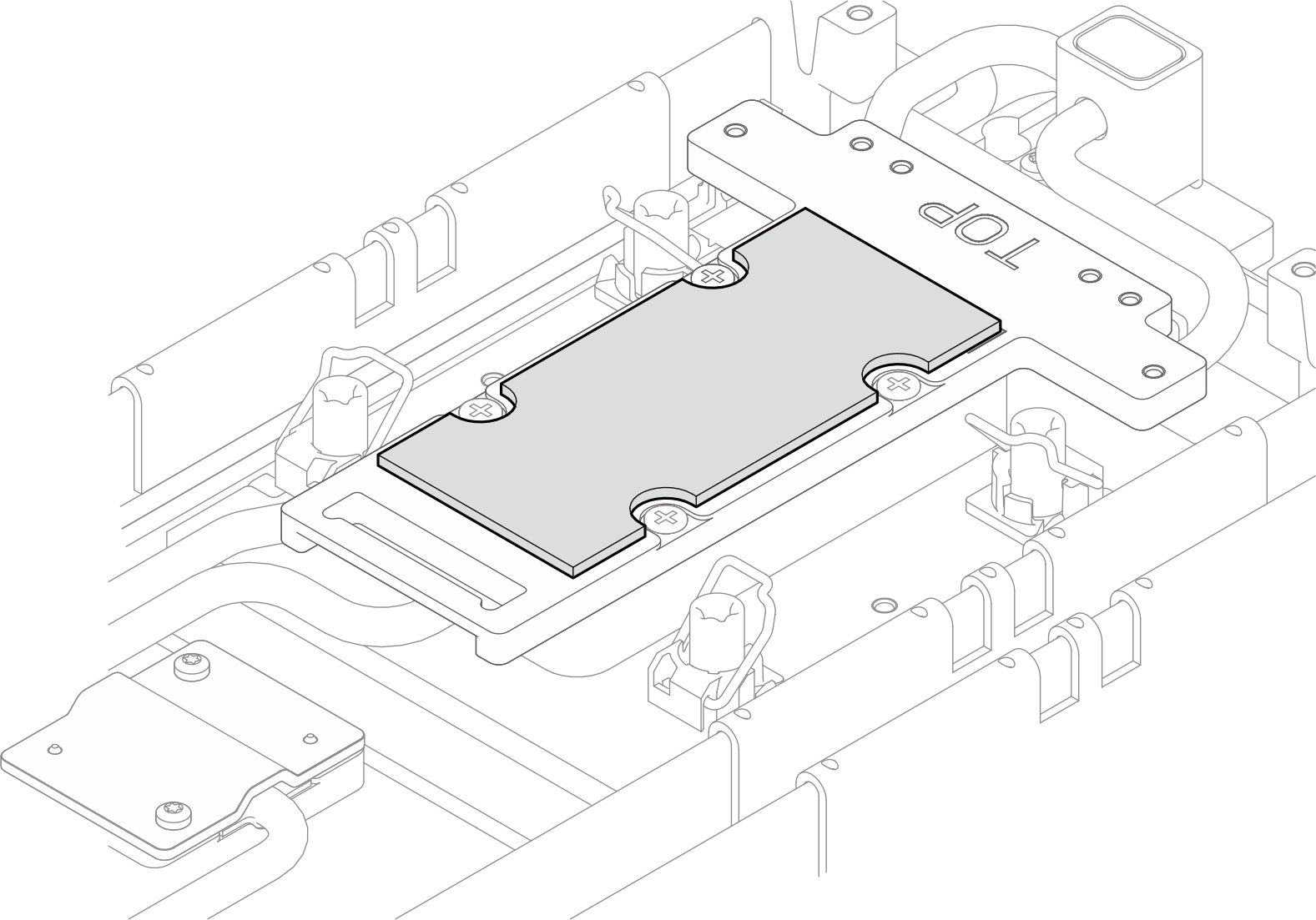

   그림 1. E3.S 중간 냉각판 상단 갭 패드 위치



갭 패드 교체 지침을 따르십시오.

2. E3.S 중간 드라이브 케이지를 워터 루프의 냉각판에 설치합니다.

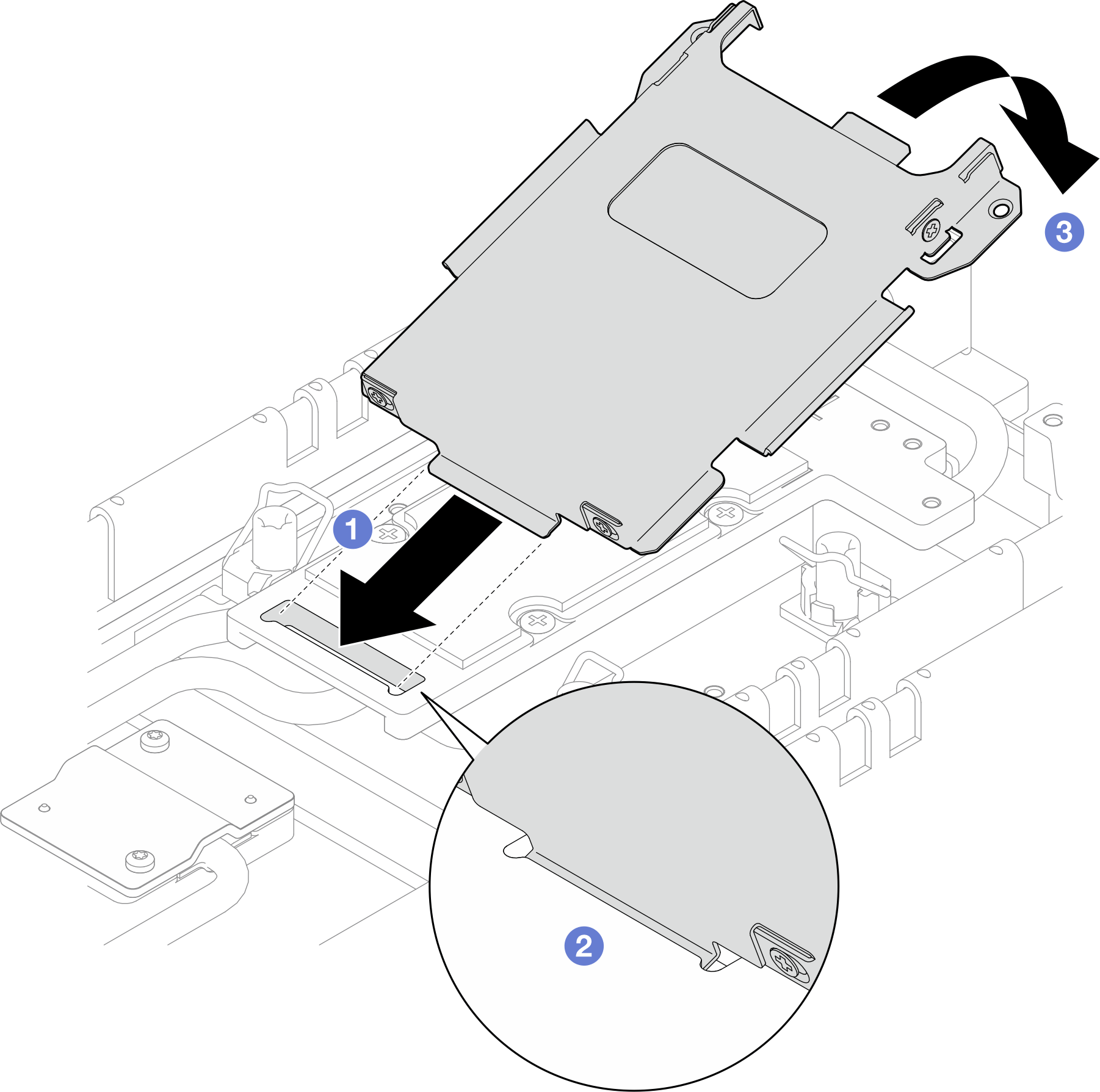

   1. 드라이브 케이지를 비스듬히 유지하고, 드라이브 케이지의 탭을 E3.S 중간 드라이브 냉각판의 슬롯에 맞춥니다.
   2. 서로 연결될 때까지 탭을 슬롯에 삽입합니다.
   3. 드라이브 케이지를 돌려 냉각판 위에 놓습니다.



3. 드라이브 케이지 위에 PH1 나사 2개를 설치하십시오.

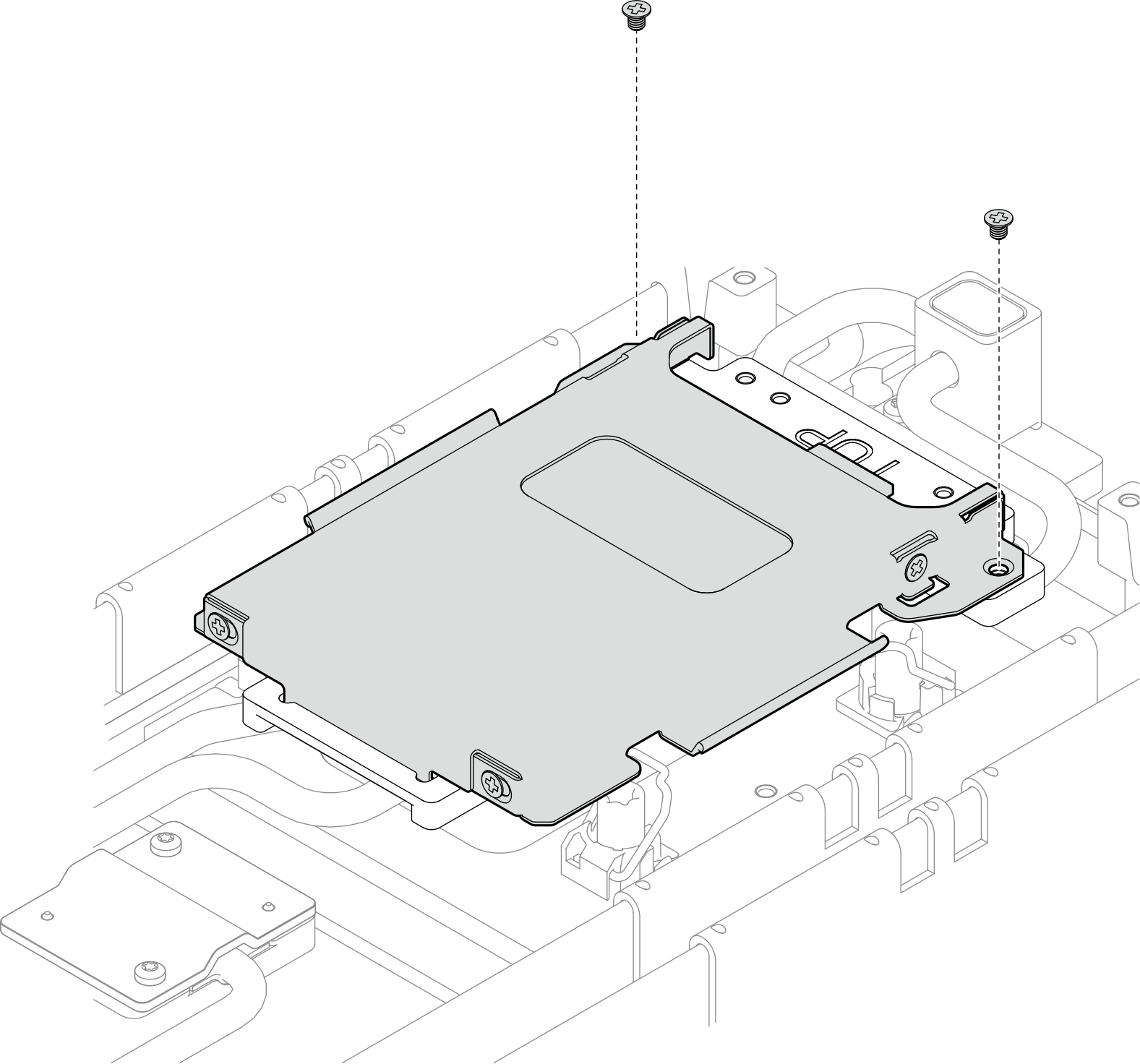

   그림 2. 드라이브 케이지 위에 나사 설치


4. 드라이브에 케이블을 연결하십시오.

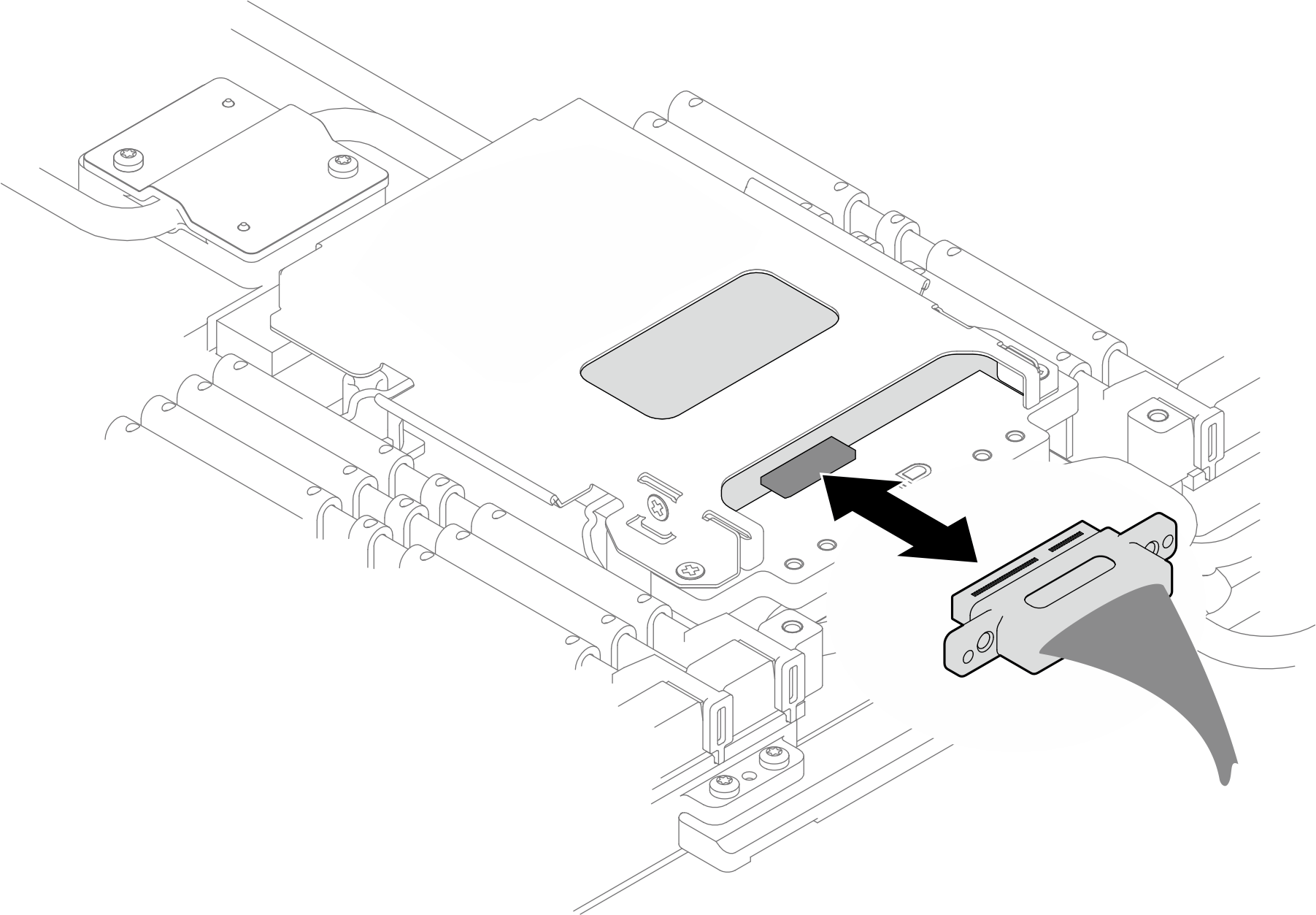

   그림 3. 드라이브에 케이블 연결


5. 드라이브 케이지 앞면에 PH1 나사 2개 설치.
   하단 냉각 드라이브와 상단 냉각 드라이브의 나사 위치가 다릅니다. 자세한 내용은 아래 그림을 참조하십시오.

   1 하단 냉각 드라이브의 나사 위치

   2 상단 냉각 드라이브의 나사 위치

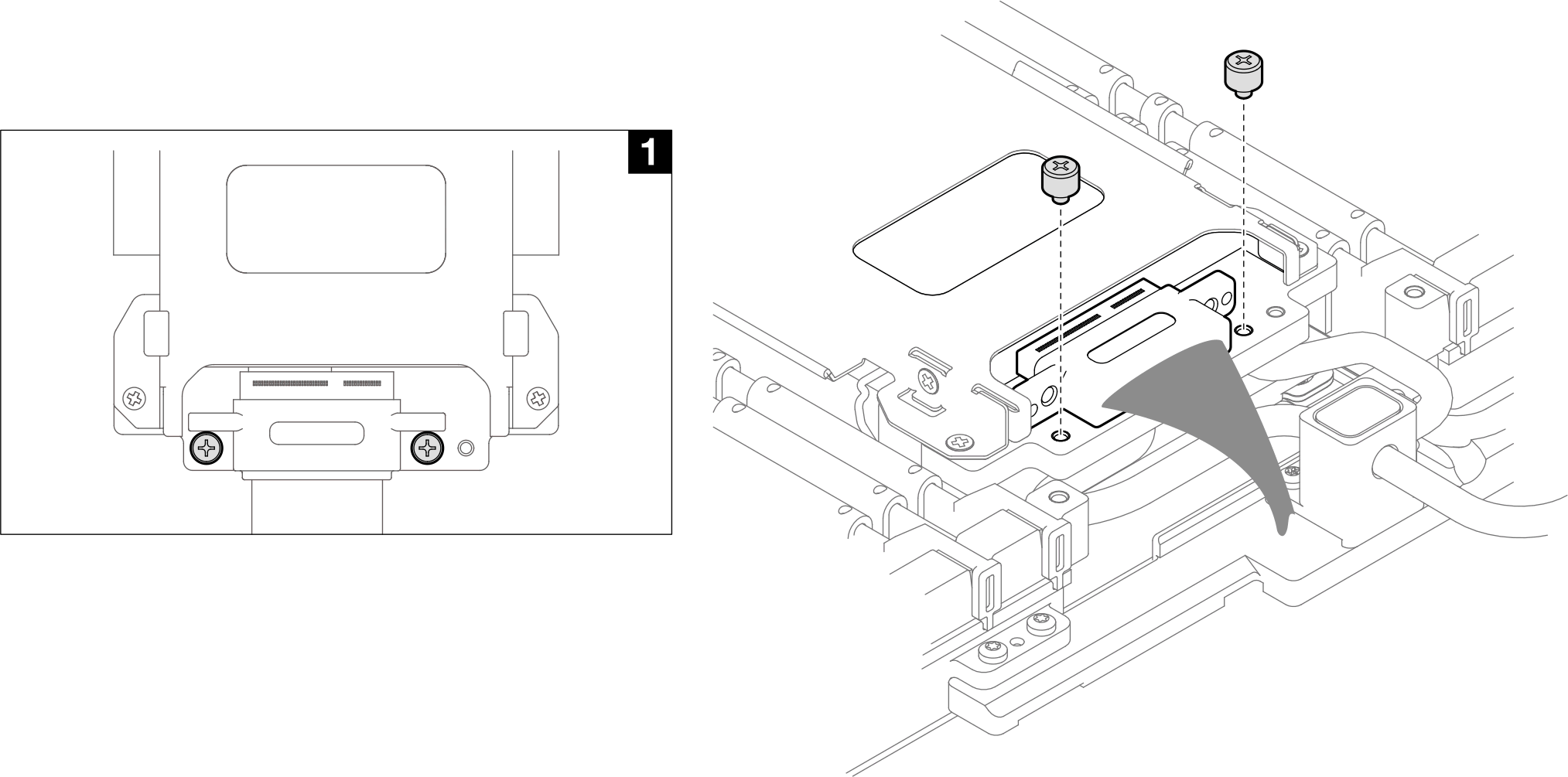

   그림 4. 하단 냉각 드라이브 나사 설치

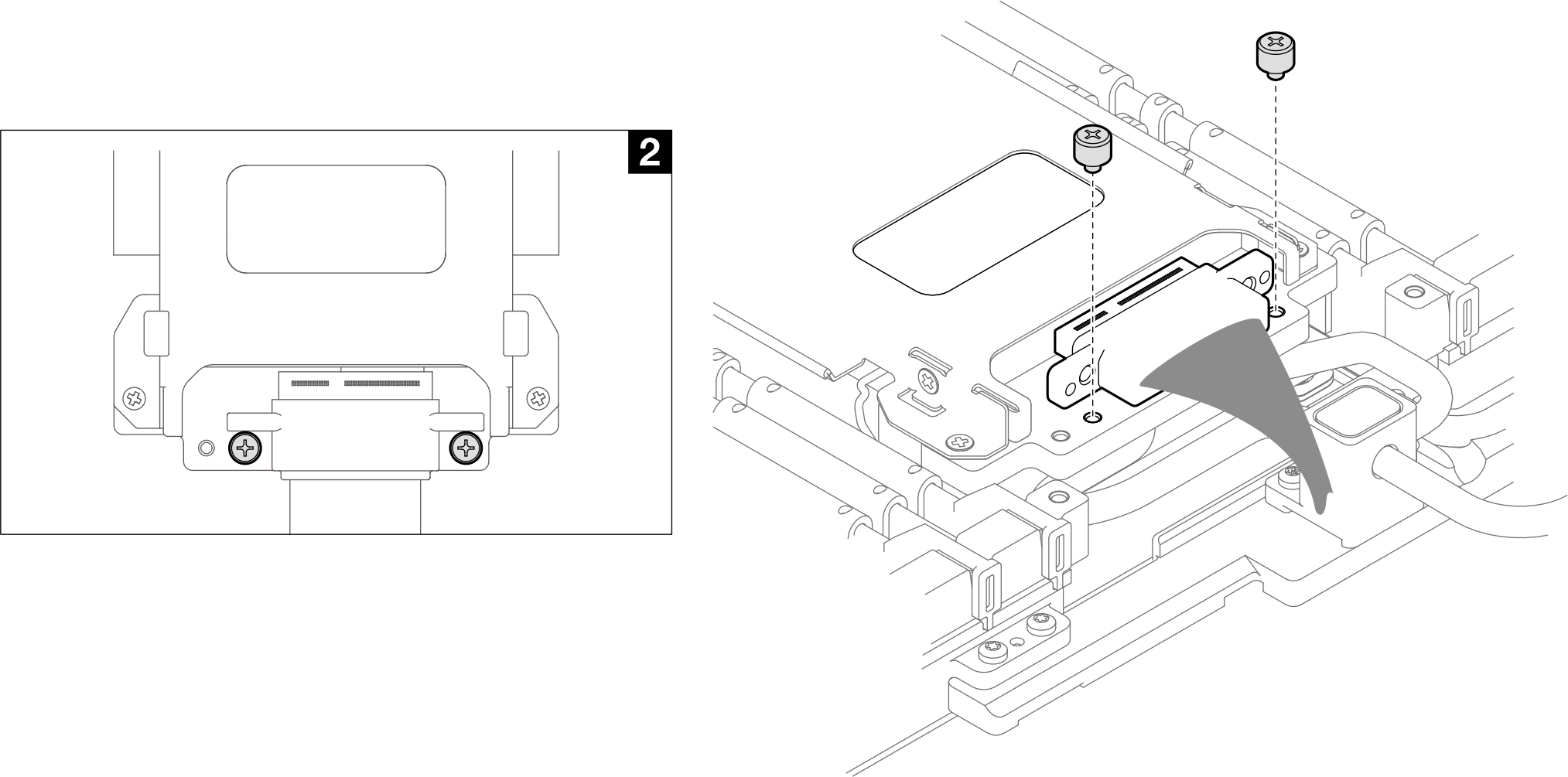

   그림 5. 상단 냉각 드라이브 나사 설치


6. 트레이에 뒷면 십자형 브레이스를 놓습니다.

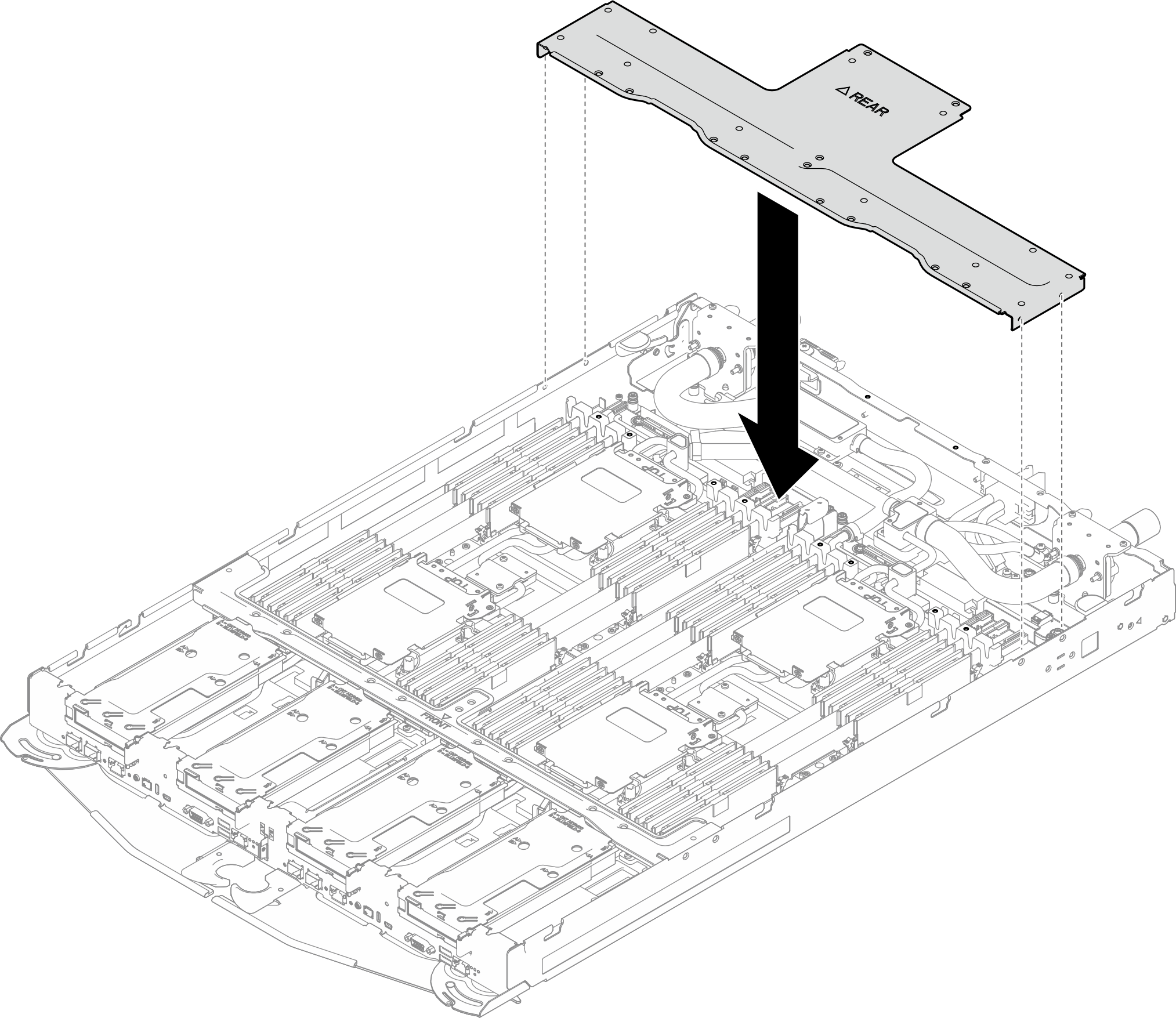

   그림 6. 트레이에 뒷면 십자형 브레이스 놓기


7. 뒷면 십자형 브레이스를 트레이에 설치하십시오.
   1. PH1 나사 10개(10x)를 조여 뒷면 십자형 브레이스를 고정하십시오.

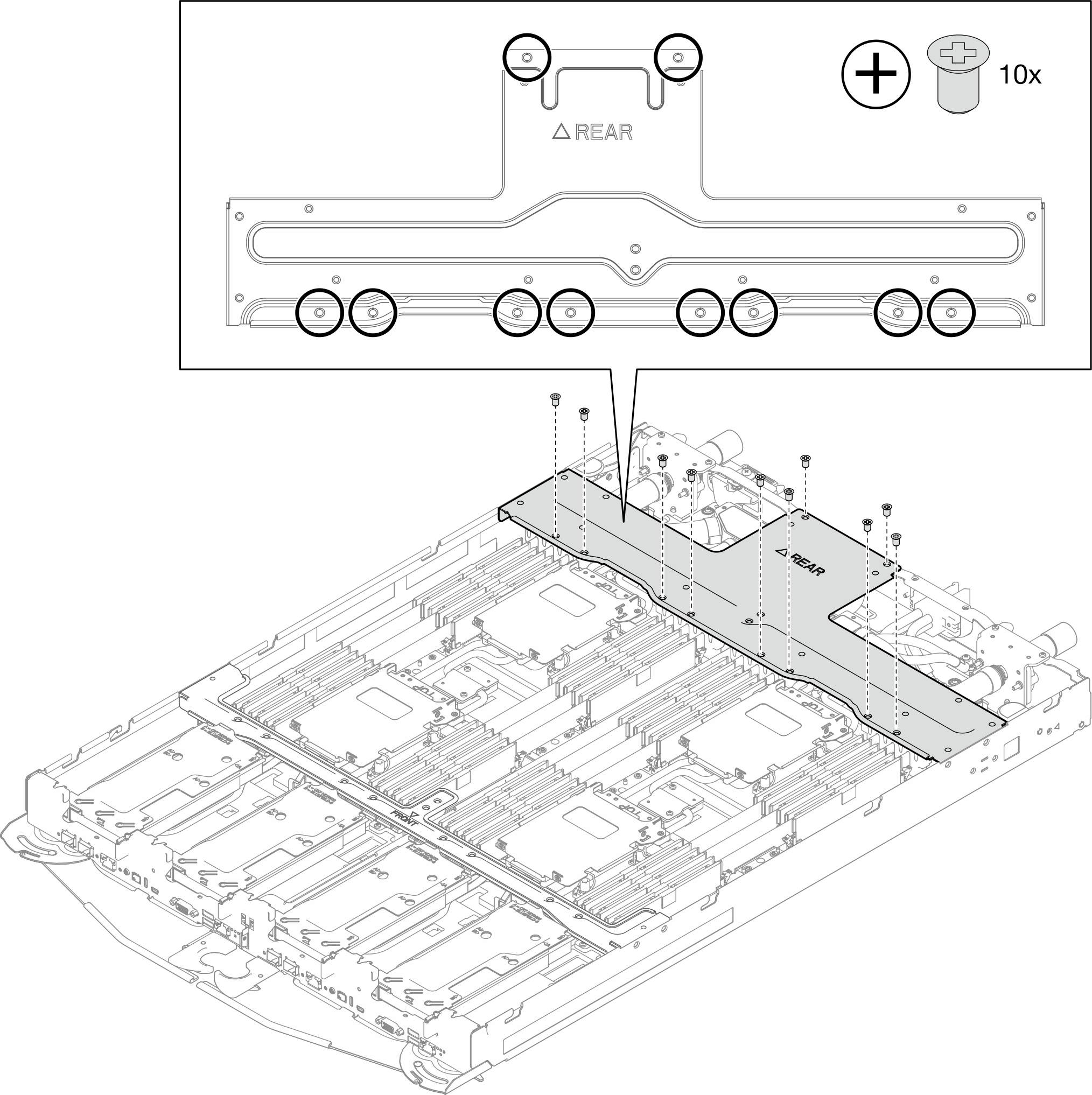

      그림 7. 뒷면 십자형 브레이스에 나사 설치(10x)


   2. PH1 나사 6개를 조여 십자형 브레이스를 설치하십시오.

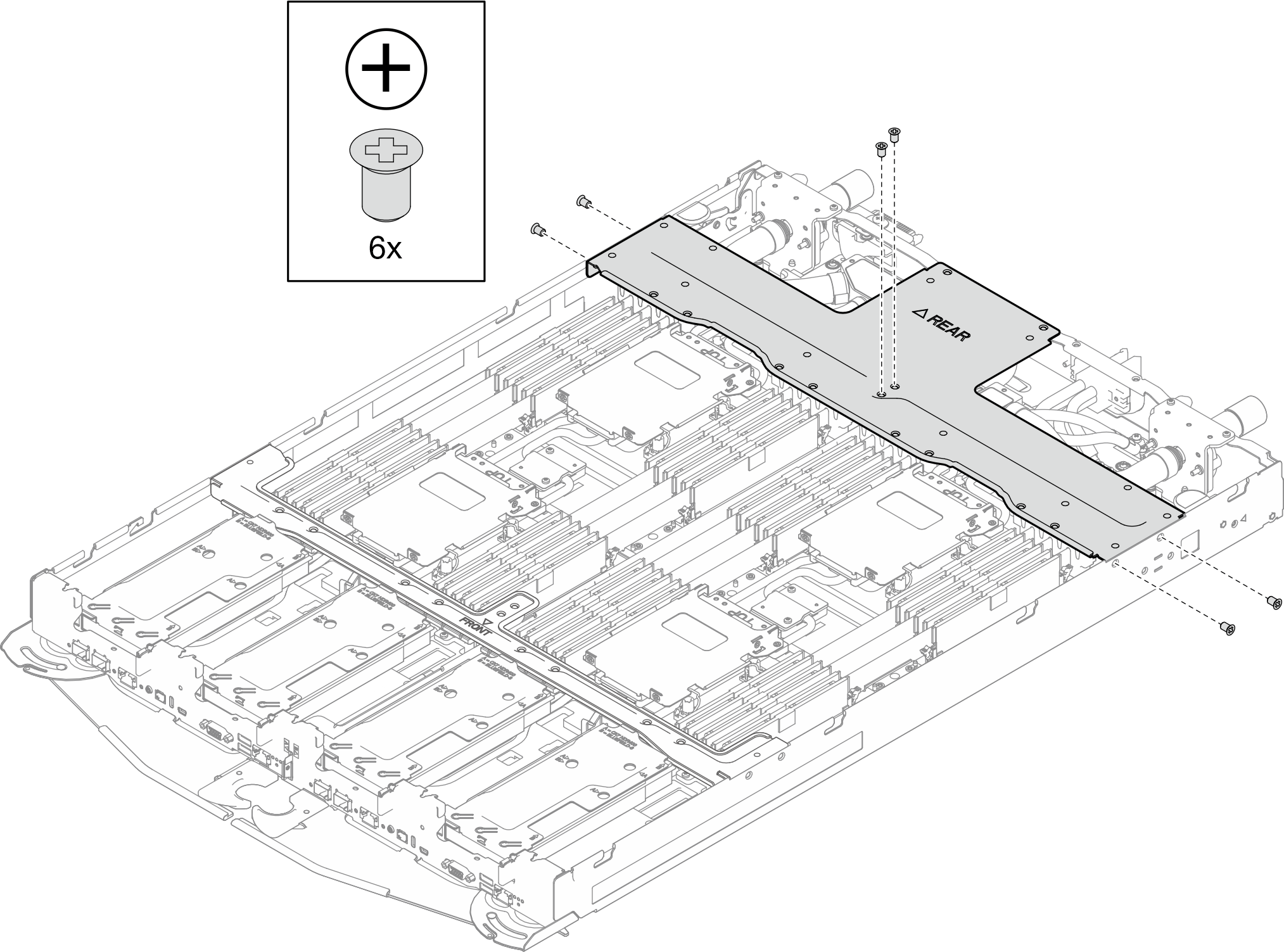

      그림 8. 뒷면 십자형 브레이스에 나사 설치(6x)
