E3.S 중간 드라이브 케이지 어셈블리 제거

다음 정보를 사용하여 E3.S 중간 드라이브 케이지 어셈블리를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
2. 나사 16개를 제거하여 뒷면 십자형 브레이스를 제거하십시오.
   그림 1. 뒷면 십자형 브레이스 제거


3. 시스템 보드에서 케이블을 분리하십시오. 내장 케이블 배선의 내용을 참조하십시오.
4. 드라이브 케이지 앞면의 PH1 나사 2개를 제거하십시오.
   하단 냉각 드라이브와 상단 냉각 드라이브의 나사 위치가 다릅니다. 자세한 내용은 아래 그림을 참조하십시오.

   1 하단 냉각 드라이브의 나사 위치

   2 상단 냉각 드라이브의 나사 위치

   그림 2. 하단 냉각 드라이브용 나사 제거



   그림 3. 상단 냉각 드라이브용 나사 제거


5. 드라이브에서 케이블을 분리하십시오.
   그림 4. 드라이브에서 케이블 분리


6. 드라이브 케이지 상단의 PH1 나사 2개를 제거하십시오.
   그림 5. 드라이브 케이지 상단의 나사 제거

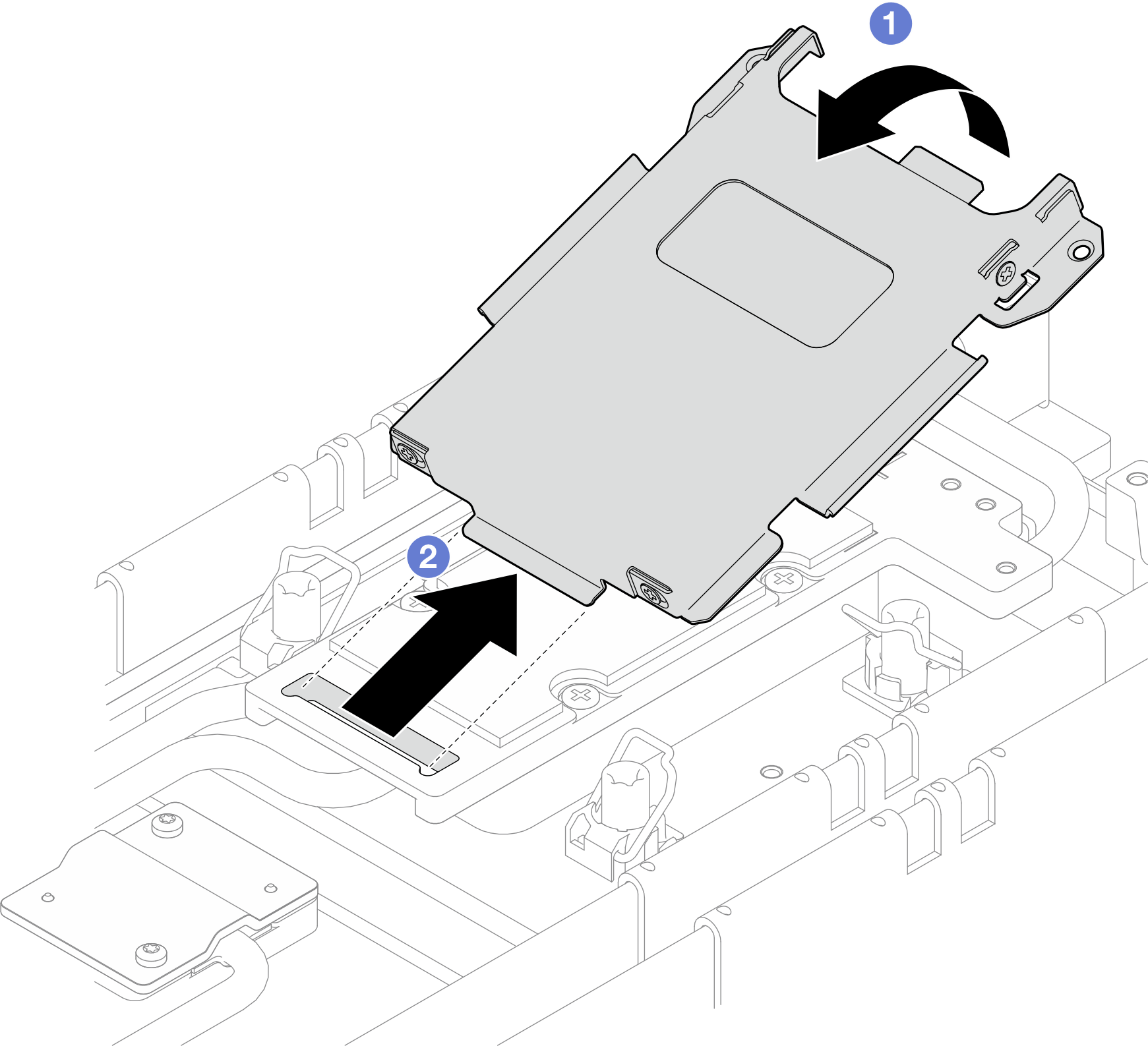

7. 드라이브 케이지를 제거하십시오.
   1. 드라이브 케이지를 비스듬히 배치될 때까지 돌립니다.
   2. 냉각판에서 드라이브 케이지를 분리하고 워터 루프에서 제거합니다.
      그림 6. E3.S 중간 드라이브 케이지 제거
