트레이 덮개 제거

다음 정보를 사용하여 트레이 덮개를 제거하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

  • 엔클로저에서 외부 케이블을 모두 분리하십시오.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

주의

트레이가 매우 뜨거울 수 있습니다. 트레이 덮개를 제거하기 전에 트레이가 식을 때까지 몇 분 정도 기다리십시오.

  1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
  2. 해제 해치와 누름 지점을 동시에 누르고 DWC 트레이 뒷면을 향해 덮개를 미십시오.

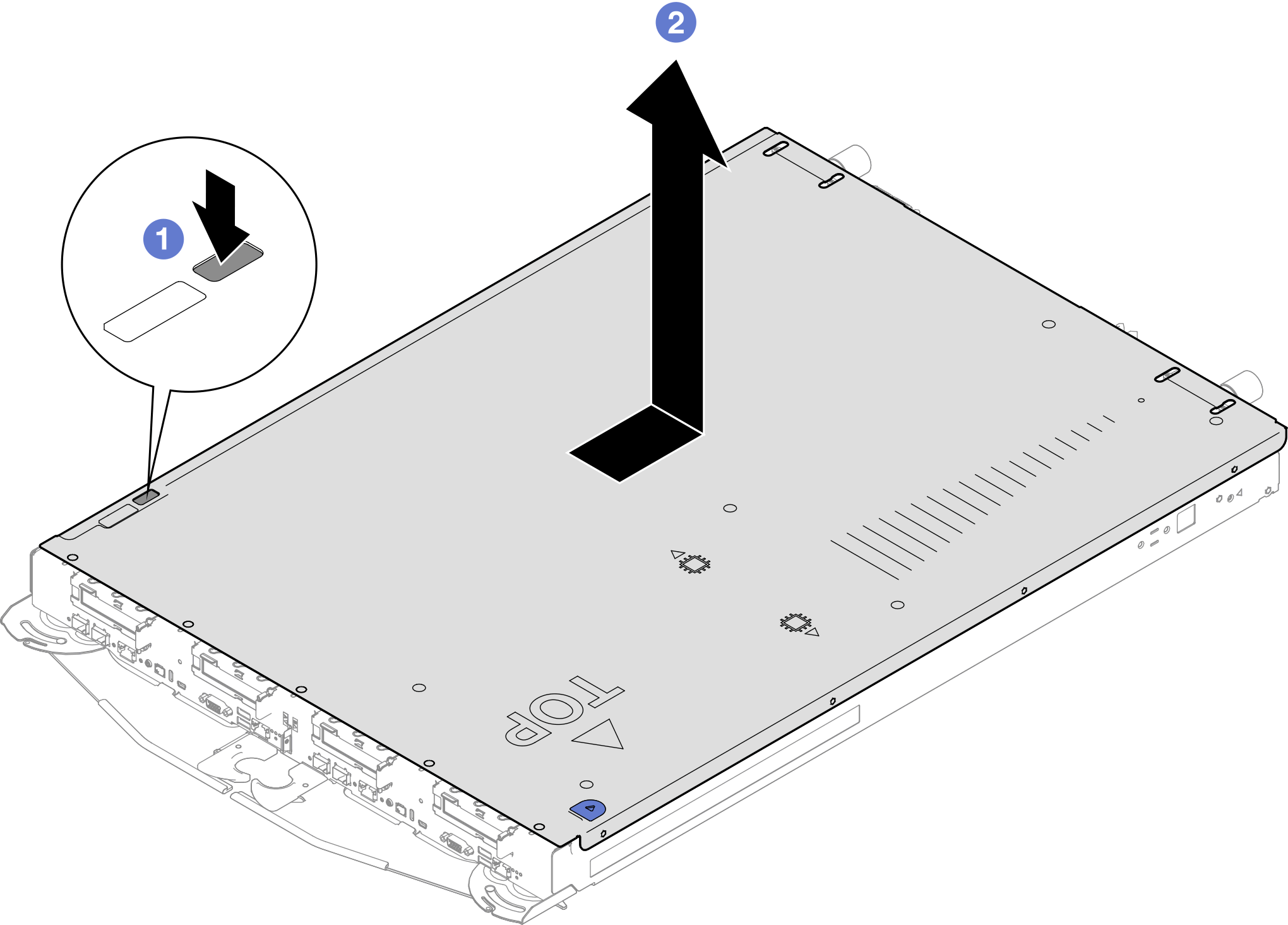

    그림 1. 트레이 덮개 제거
    Tray cover removal
  3. DWC 트레이에서 덮개를 들어 올려 따로 두십시오.
    주
    서비스 레이블 지침은 각 트레이 덮개의 아래쪽에 있습니다.
완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
