Retrait d'un cache de plateau

Utilisez ces informations pour retirer le cache du plateau.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

Avertissement

Il est possible que le plateau soit très chaud. Patientez quelques minutes pour laisser refroidir le plateau avant de retirer le couvercle du plateau.

  1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
  2. Appuyez en même temps sur le loquet de déblocage et le point de pression et faites glisser le cache vers l’arrière du plateau DWC.

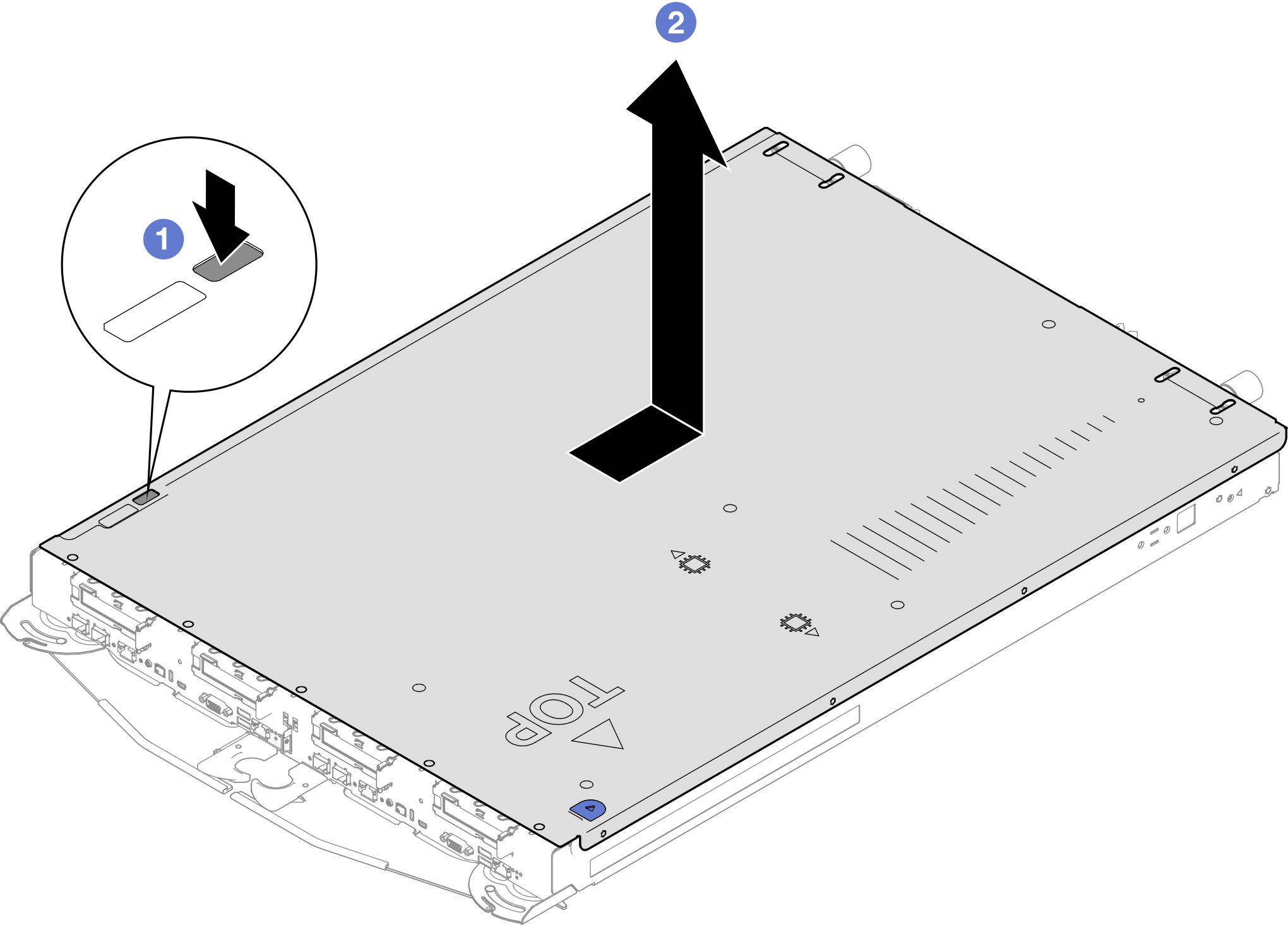

    Figure 1. Retrait du cache du plateau
    Tray cover removal
  3. Soulevez le cache pour l’extraire du plateau DWC et mettez-le de côté.
    Remarque
    Les instructions de l'étiquette de service sur la partie inférieure de chaque cache de plateau.
Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
