Quitar la cubierta de la bandeja

Utilice esta información para quitar la cubierta de la bandeja.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
Desconecte todos los cables externos del alojamiento.
Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

Observe el procedimiento

Un video de este procedimiento está disponible en YouTube.

Procedimiento

Atención

Es posible que la bandeja esté muy caliente. Espere unos minutos para que la bandeja se enfríe antes de quitar la cubierta de la bandeja.

Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
Presione el pestillo de liberación y el punto de presión al mismo tiempo y deslice la cubierta hacia la parte posterior de la bandeja DWC.

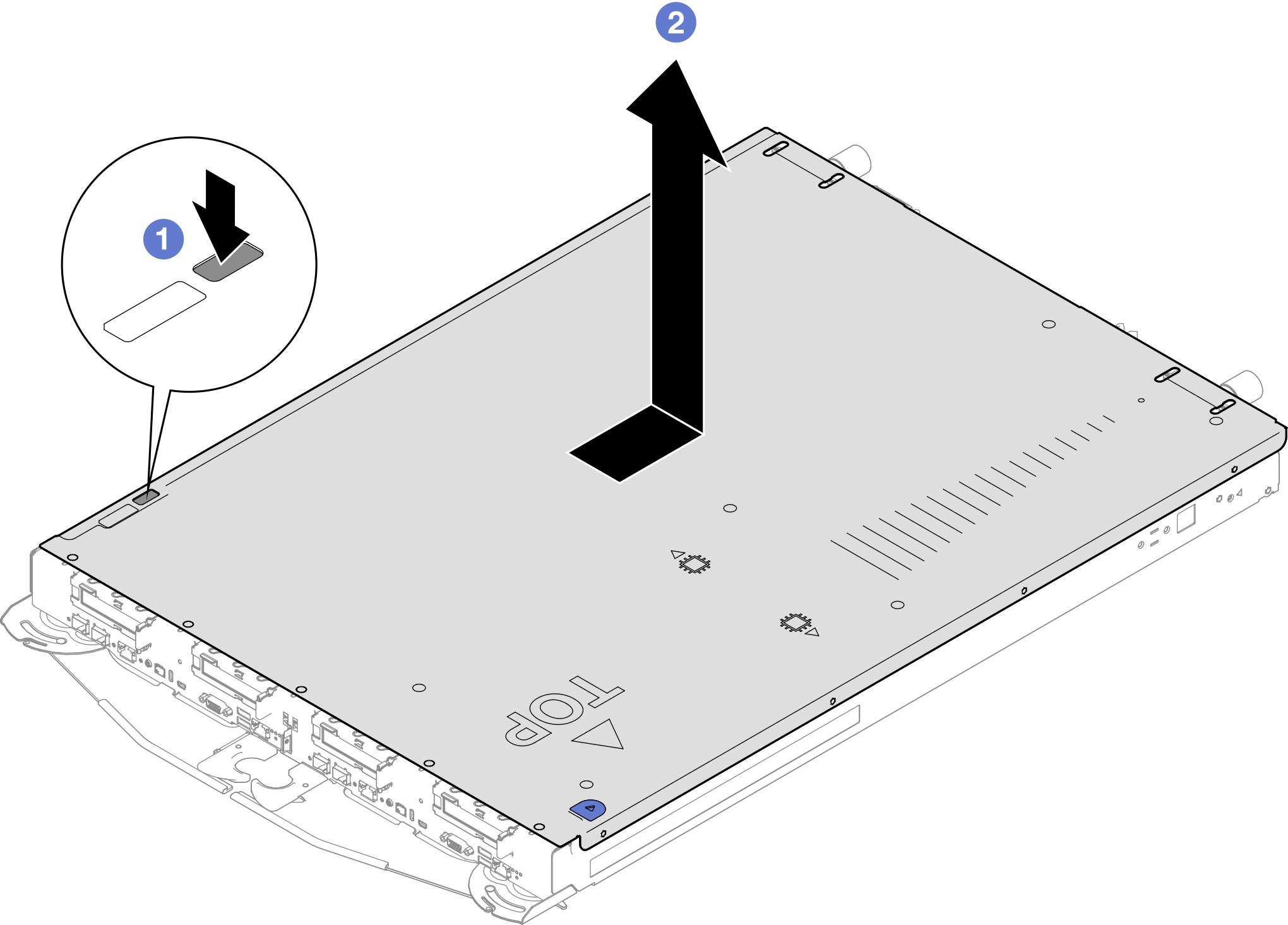

Figura 1. Extracción de la cubierta de bandeja
Levante la cubierta de la bandeja DWC y déjela a un lado.
Nota
Las instrucciones de la etiqueta de servicio se encuentran en la parte inferior de la cubierta de la bandeja.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
