Identification et emplacement du tampon d’espace

Suivez les informations de la présente section pour identifier la forme, l’emplacement, les scénarios de remplacement et les instructions concernant les tampons d’espace utilisés dans le SC750 V4.

Conseils d’installation des tampons d’espaces utilisés dans le SC750 V4​

Consultez les exemples de tampons d’espace et de tampons de mastic utilisés dans le SC750 V4 :

Tampons d’espace de la boucle d’eau​

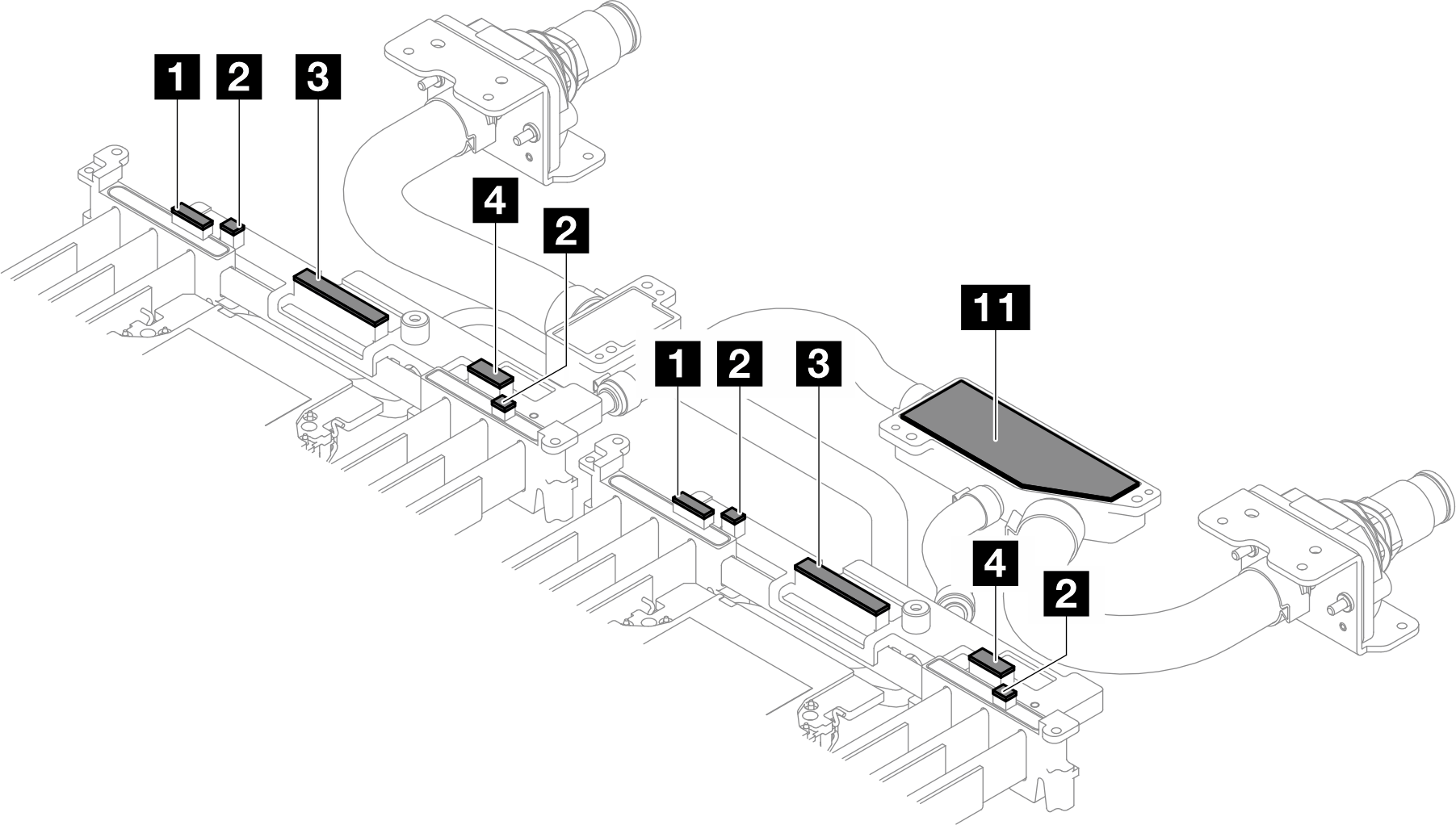

Figure 1. Tampons d’espace à l’extrémité arrière de la boucle d’eau

Figure 2. Tampons d’espace à l’extrémité avant de la boucle d’eau

Tableau 1. Tampons d’espace de la boucle d’eau
Numéro de tamponInstallation des composants nécessitant les tamponsScénario nécessitant le remplacement d’un tamponEmplacement de fixation du tamponInstructions de fixation du tampon

1, 2, 3, 4

Remplacez le tampon lorsque celui de la boucle d’eau est endommagé ou détaché.Extrémité arrière de la boucle d’eau

  1. Décollez le film en plastique bleu ou transparent du tampon et fixez ce côté à la boucle d’eau.

  2. Une fois le tampon fixé à la boucle d’eau, retirez l’autre film en plastique du tampon.

11

Remplacez le tampon lorsque celui de la boucle d’eau est endommagé ou détaché.Chambre de mélange à l’extrémité arrière de la boucle d’eau

  1. Gardez le côté jaune orienté vers le haut, ôtez le film plastique de la face inférieure.

  2. Gardez le côté jaune orienté vers le haut et fixez le tampon à la chambre de mélange.

5, 6, 7, 8, 9

10, 12, 13, 14, 15

Remplacez le tampon lorsque celui de la boucle d’eau est endommagé ou détaché.Extrémité avant de la boucle d’eau

  1. Décollez le film en plastique bleu ou transparent du tampon et fixez ce côté à la boucle d’eau.

  2. Une fois le tampon fixé à la boucle d’eau, retirez l’autre film en plastique du tampon.

Tampons d’espace de la plaque froide VR​

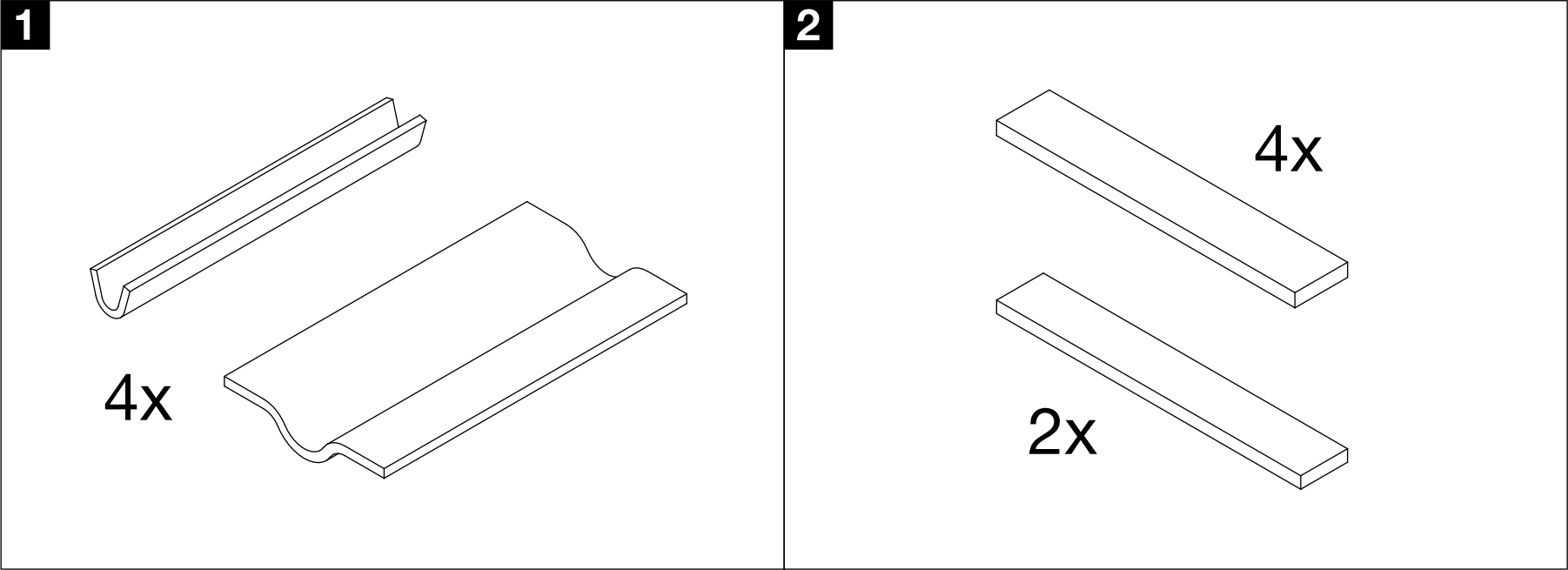

Figure 3. Tampons d’espace de la plaque froide VR

Tableau 2. Tampons d’espace de la plaque froide VR
Numéro de tamponInstallation des composants nécessitant les tamponsScénario nécessitant le remplacement d’un tamponEmplacement de fixation du tamponInstructions de fixation du tampon
1Si le tampon de la plaque froide VR est endommagé ou détaché, remplacez-le.Face supérieure de la plaque froide VR

Décollez le film en plastique transparent du tampon et fixez ce côté à la plaque froide.

2

Tampons d’espace à usage unique

Remplacez les tampons à chaque fois que la plaque froide VR est retirée.

Face inférieure de la plaque froide VR

  1. Deux films en plastique se trouvent sur le tampon : l’un d’eux est transparent, tandis que l’autre présente un imprimé.

  2. Retirez le film plastique transparent et fixez ce côté à la plaque froide.

  3. Décollez l’autre film plastique.

Tampons d’espace de l’adaptateur ConnectX-7 NDR​

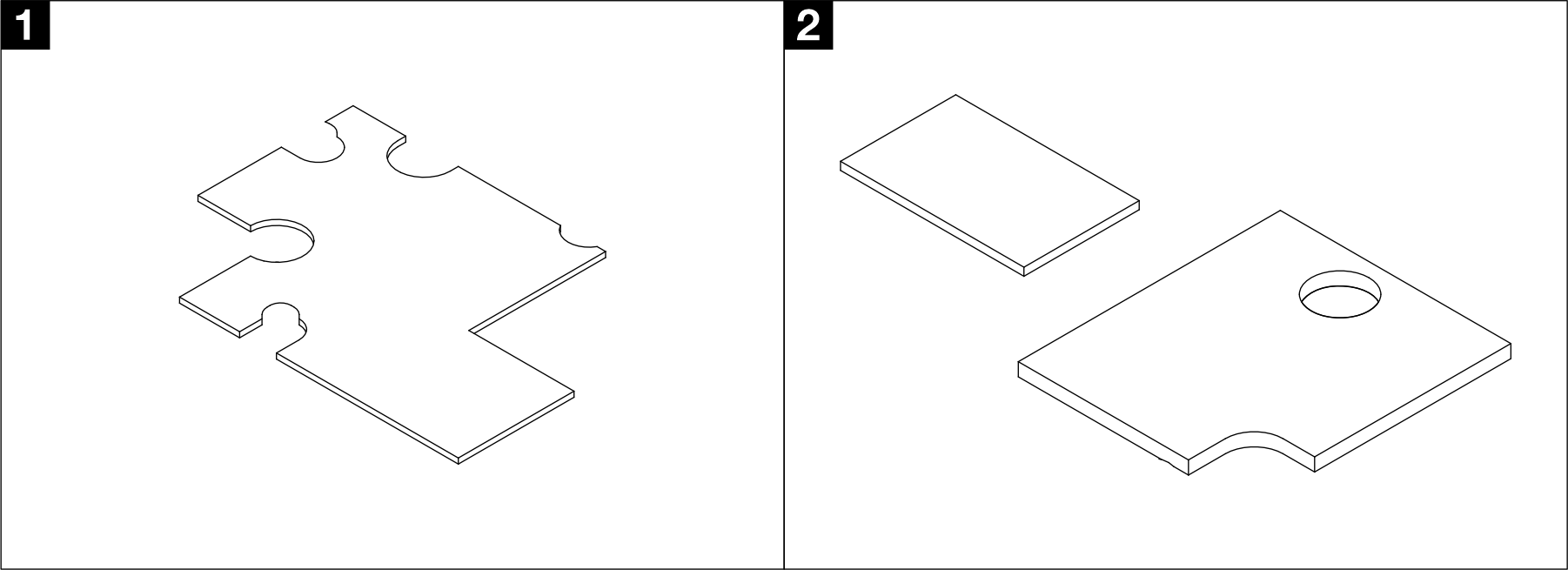

Figure 4. Tampons d’espace de l’adaptateur ConnectX-7 NDR

Tableau 3. Tampons d’espace de l’adaptateur ConnectX-7 NDR
Numéro de tamponInstallation des composants nécessitant les tamponsScénario nécessitant le remplacement d’un tamponEmplacement de fixation du tamponInstructions de fixation du tampon
1

Installation d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.

Tampons d’espace à usage unique

Replacez les tampons à chaque fois que vous retirez l’assemblage de cartes mezzanines ConnectX-7 NDR 400.

Plaque d’interface ConnectX-7 NDR 400

  1. Deux films en plastique se trouvent sur le tampon : l’un d’eux est transparent, tandis que l’autre présente un imprimé.

  2. Retirez le film plastique transparent et fixez ce côté à la plaque froide.

  3. Décollez l’autre film plastique.

2

Installation d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200.

Tampons d’espace à usage unique

Replacez les tampons à chaque fois que vous retirez l’assemblage de cartes mezzanines ConnectX-7 NDR 200.

Plaque d’interface ConnectX-7 NDR 200

Tampons d’espace des unités E3.S​

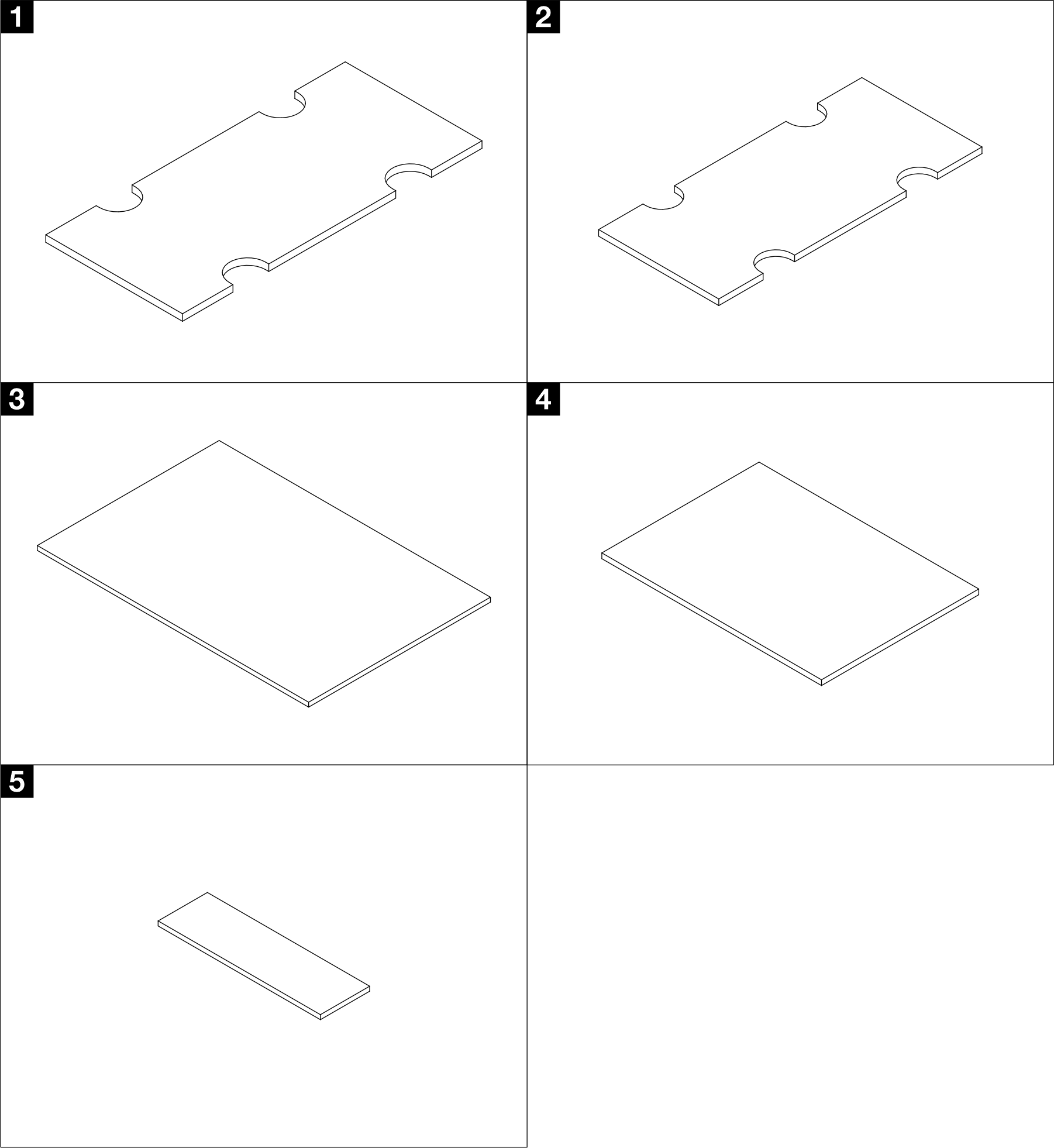

Tableau 4. Tampons d’espace des unités E3.S
Numéro de tamponInstallation des composants nécessitant les tamponsEmplacement de fixation du tamponScénario de remplacement du tamponInstructions de fixation du tampon
1Côté supérieur de la plaque froide médiane E3.SSi le tampon de la plaque froide médiane E3.S est endommagé ou détaché, remplacez-le

  1. Décollez le film en plastique bleu ou transparent du tampon et fixez ce côté à la plaque froide.

  2. Une fois le tampon fixé à la plaque froide, retirez l’autre film en plastique du tampon.

2Côté inférieur de la plaque froide médiane E3.S

Tampons d’espace à usage unique

Remplacez le tampon à chaque fois que la plaque froide médiane E3.S est retirée.

  1. Deux films en plastique se trouvent sur le tampon : l’un d’eux est transparent, tandis que l’autre présente un imprimé.

  2. Retirez le film plastique transparent et fixez ce côté à la plaque froide.

  3. Décollez l’autre film plastique.

3Dissipateur thermique d’unité E3.SSi le tampon du dissipateur thermique de l’unité E3.S est endommagé ou détaché, remplacez-le.

  1. Gardez le côté jaune orienté vers le haut, ôtez le film plastique de la face inférieure.

  2. Gardez le côté jaune orienté vers le haut et fixez le tampon au dissipateur thermique de l’unité E3.S.

4

Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S

Boucle d'eauRemplacez le tampon lorsque celui de la boucle d’eau est endommagé ou détaché.

  1. Gardez le côté jaune orienté vers le haut, ôtez le film plastique de la face inférieure.

  2. Gardez le côté jaune orienté vers le haut et fixez le tampon à la boucle d’eau.

5

Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S

Boucle d'eau

Tampons d’espace à usage unique

Remplacez les tampons à chaque fois que vous retirez le boîtier d’unités de disque dur E3.S avant.

  1. Deux films en plastique se trouvent sur le tampon : l’un d’eux est transparent, tandis que l’autre présente un imprimé.

  2. Retirez le film plastique transparent et fixez ce côté à la plaque froide.

  3. Décollez l’autre film plastique.
