Installation d’une unité avant simple E3.S 2T

Les informations suivantes vous indiquent comment installer une unité avant simple E3.S 1T.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH 1

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate (si vous installez l’unité avant simple E3.S 2T pour la première fois)

Important
Consignes de remplacement du tampon d’espace

  • Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.

  • Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.

  • Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Installez une unité E3.S 2T dans le boîtier d’unités de disque dur.
    1. Conservez l’orientation du connecteur d’unité, comme illustré ci-dessous. Installez ensuite l’unité dans le boîtier.
    2. Installez quatre vis PH1 pour fixer l’unité au boîtier d’unités de disque dur.

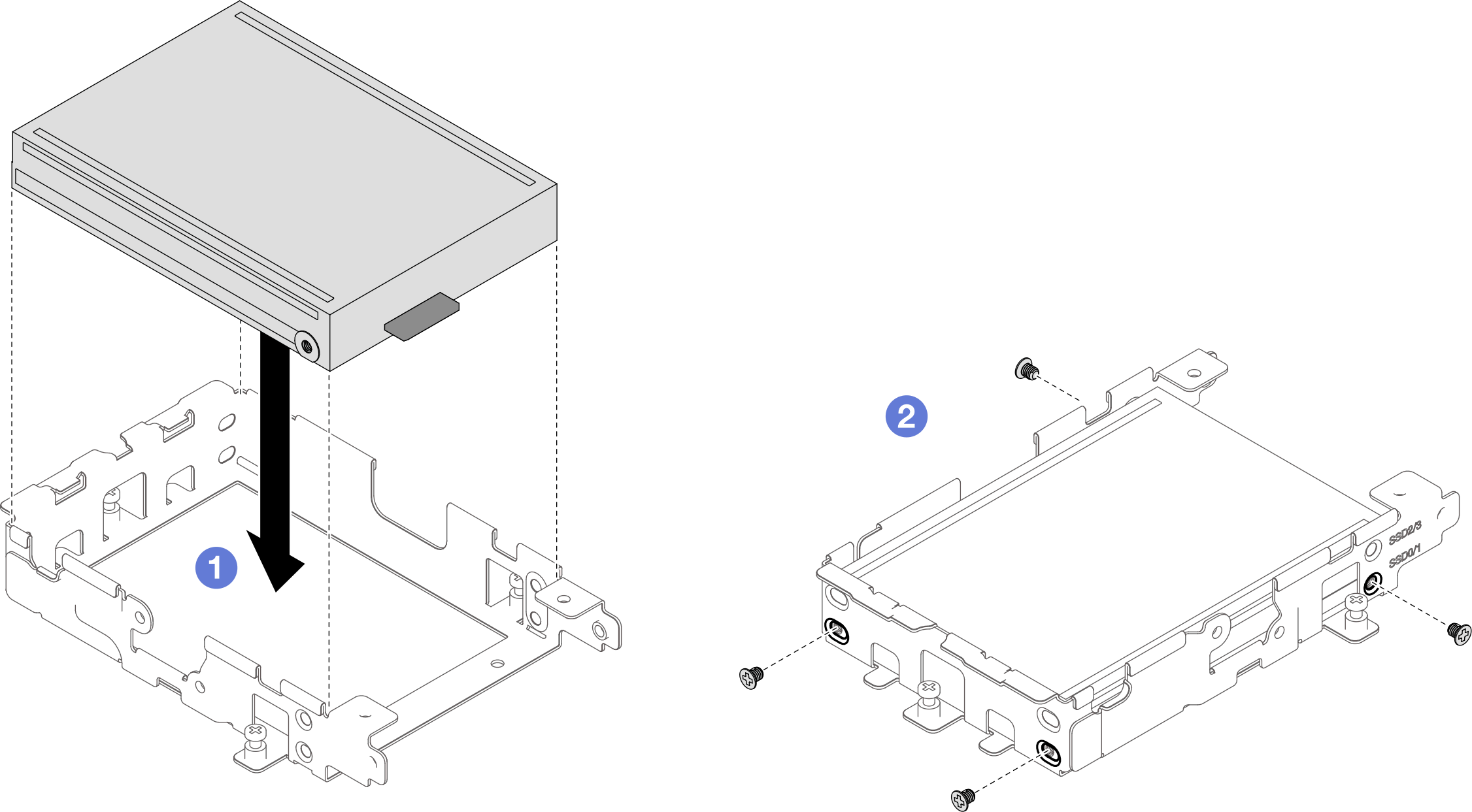

    Figure 1. Installation d’une unité E3.S 2T

  2. Inspectez le tampon d’espace du dissipateur thermique. S’il est endommagé ou détaché, remplacez-le par un neuf.

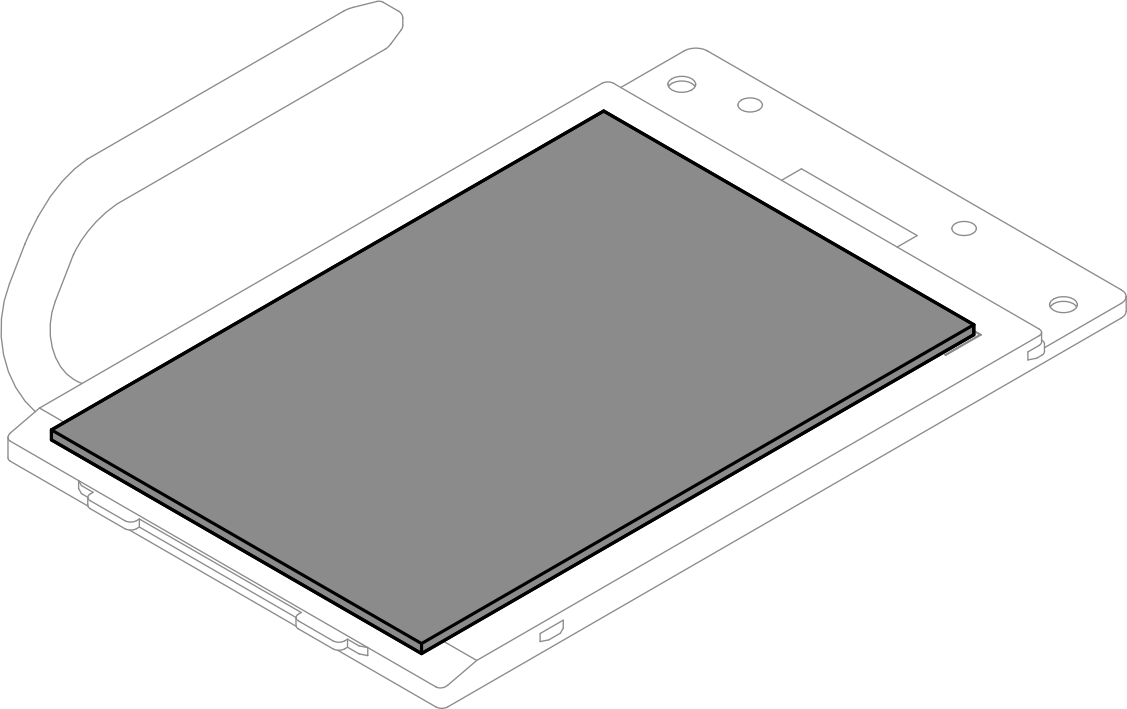

    Figure 2. Emplacement du tampon d’espace du dissipateur thermique

Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace.

  1. Installez le dissipateur thermique sur le boîtier d’unités de disque dur.
    1. Maintenez le dissipateur thermique de biais et alignez les languettes du dissipateur thermique sur les emplacements du boîtier d’unités de disque dur.
    2. Faites pivoter le dissipateur thermique et placez-le sur le boîtier d’unités de disque dur.

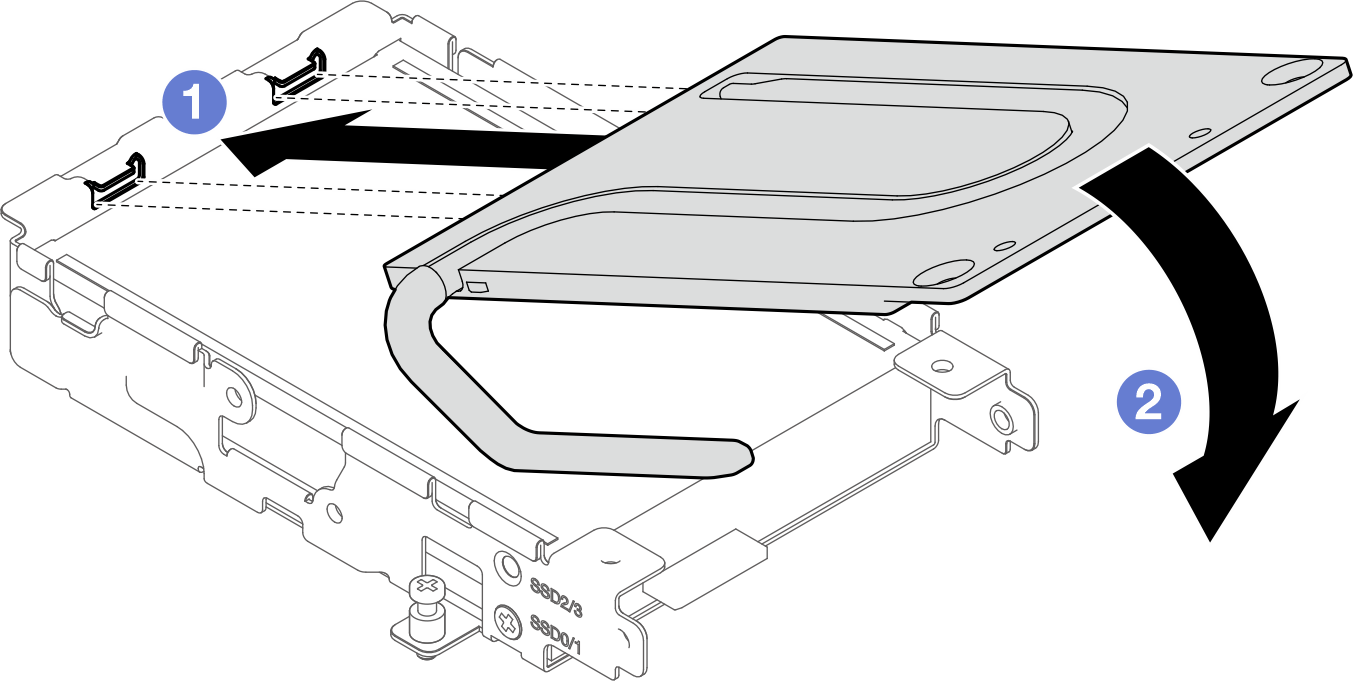

      Figure 3. Installation du dissipateur thermique

  2. Installez deux vis PH1 pour fixer le dissipateur thermique sur le boîtier d’unités de disque dur.

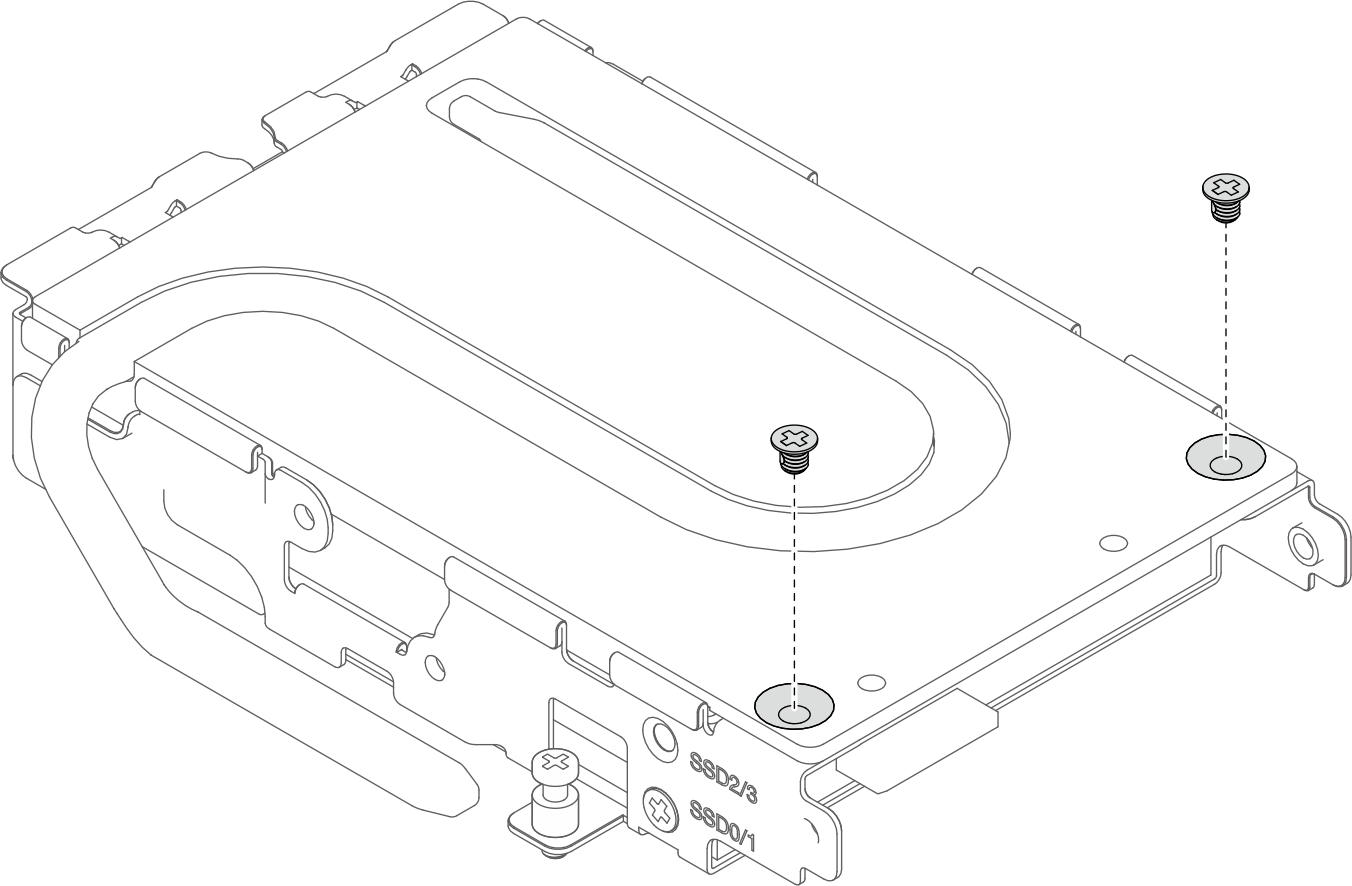

    Figure 4. Installation des vis du dissipateur thermique

  3. Installez deux vis PH1 pour fixer le support latéral sur le boîtier d’unités de disque dur.

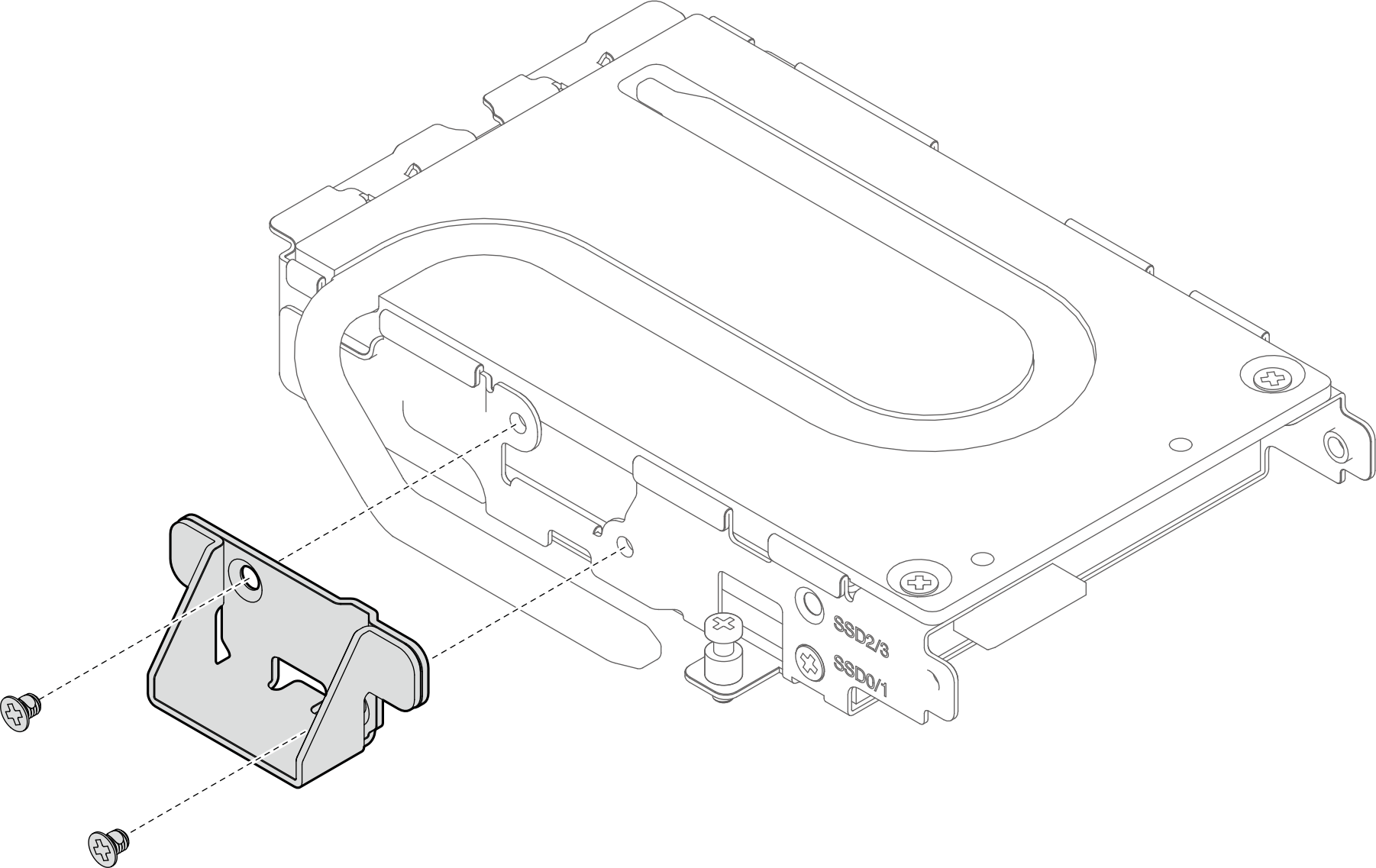

    Figure 5. Installation du support latéral

  4. Branchez le câble avec le connecteur marqué 0 ou 1 sur l’unité. Placez l’autre connecteur de câble sous celui qui est branché.

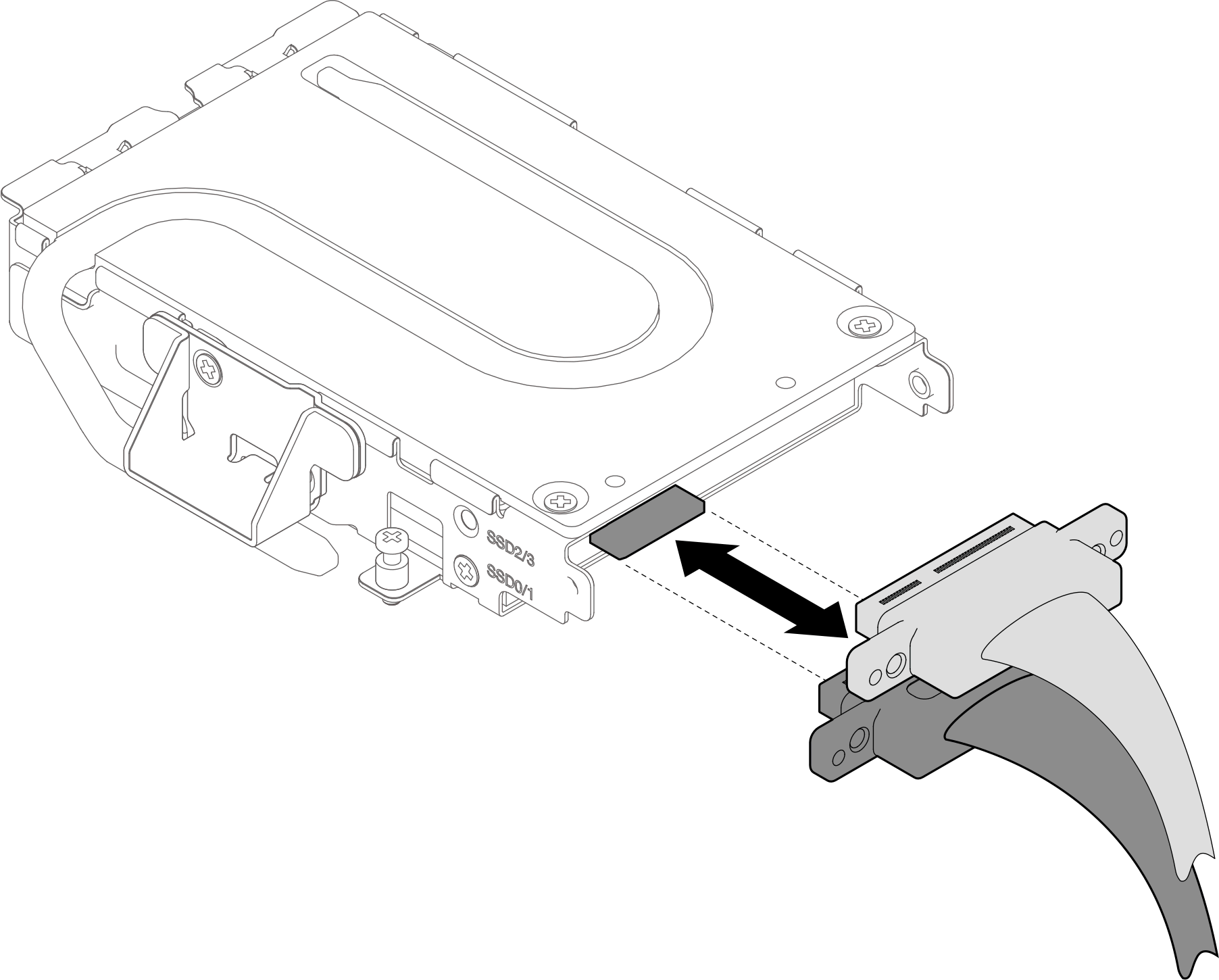

    Figure 6. Branchement du câble sur l’unité

  5. Installez le dispositif de retenue de câble sur le boîtier d’unités de disque dur.
    1. Fixez le dispositif de retenue de câble au boîtier d’unités de disque dur.

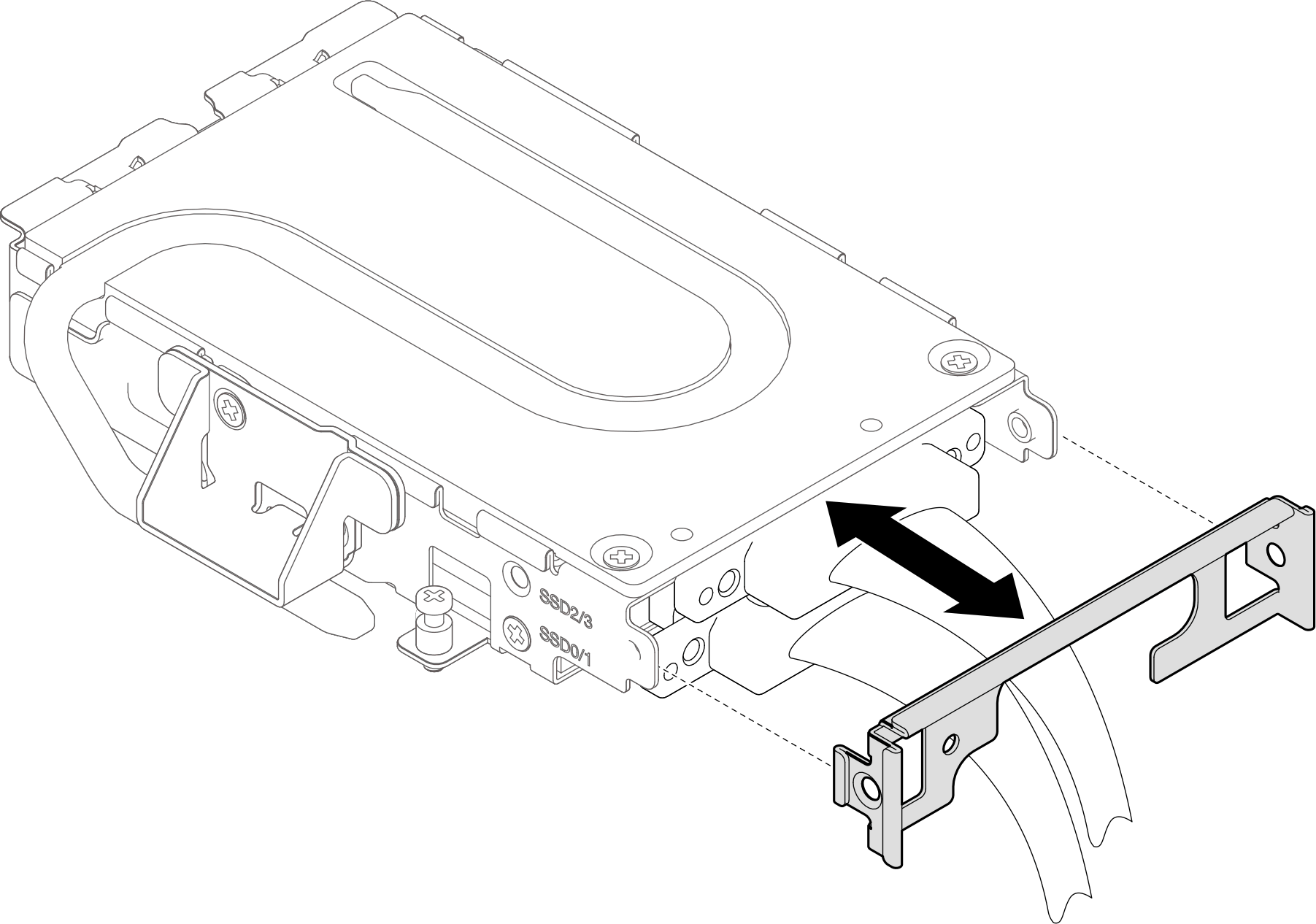

      Figure 7. Installation du dispositif de retenue de câble sur le boîtier d’unités de disque dur

    2. Serrez deux vis PH1 sur les côtés pour fixer le dispositif de retenue de câble au boîtier d’unités de disque dur.

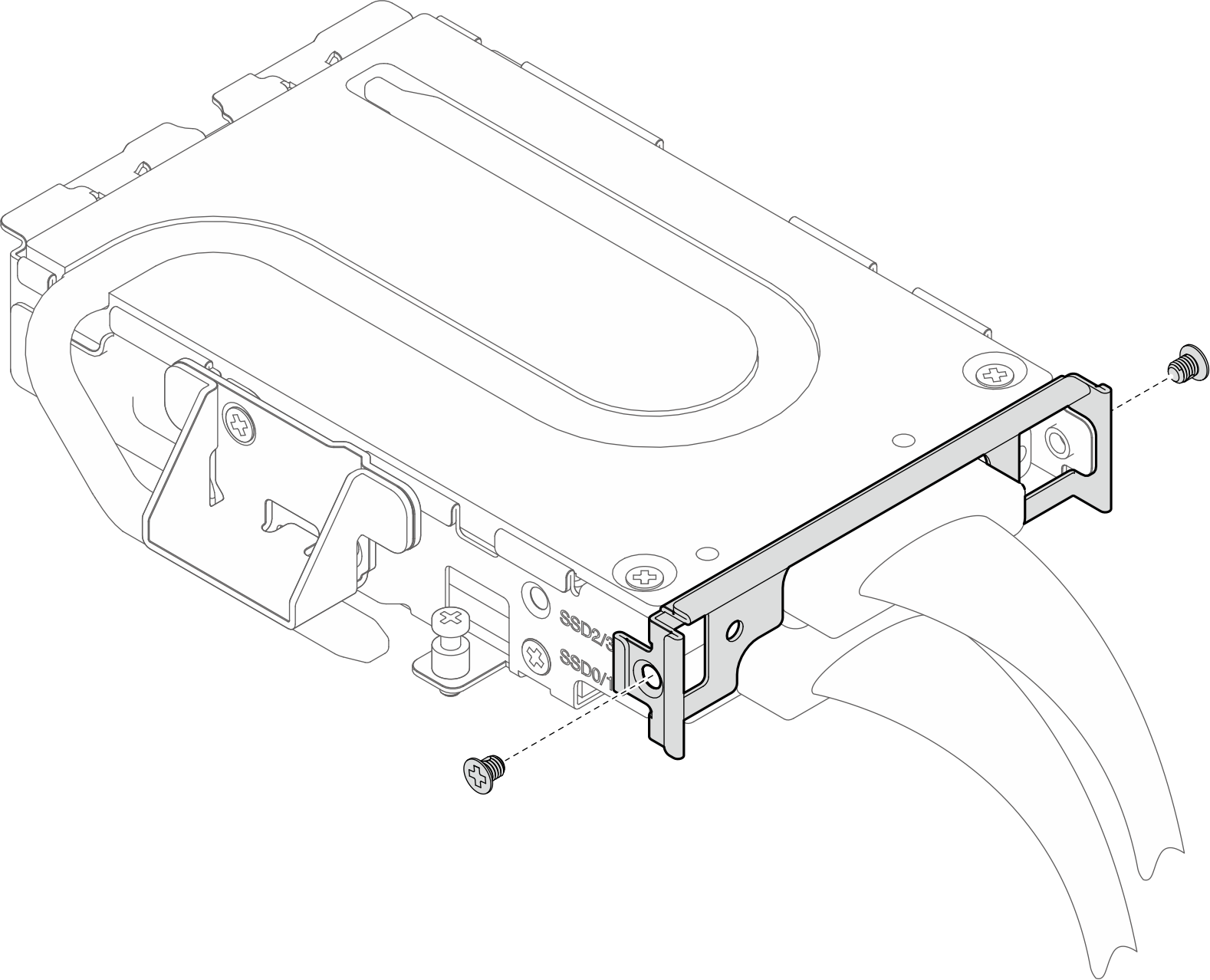

      Figure 8. Installation du dispositif de retenue de câble sur le boîtier d’unités de disque dur

Après avoir terminé

  1. Installez le boîtier d’unités de disque dur E3.s avant. Voir Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S.

  2. Installez les traverses. Voir Installation des traverses.

  3. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  4. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  5. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  6. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
