E3.S 2T 싱글 앞면 드라이브 설치

다음 정보를 사용하여 E3.S 1T 싱글 앞면 드라이브를 설치하십시오.

절차

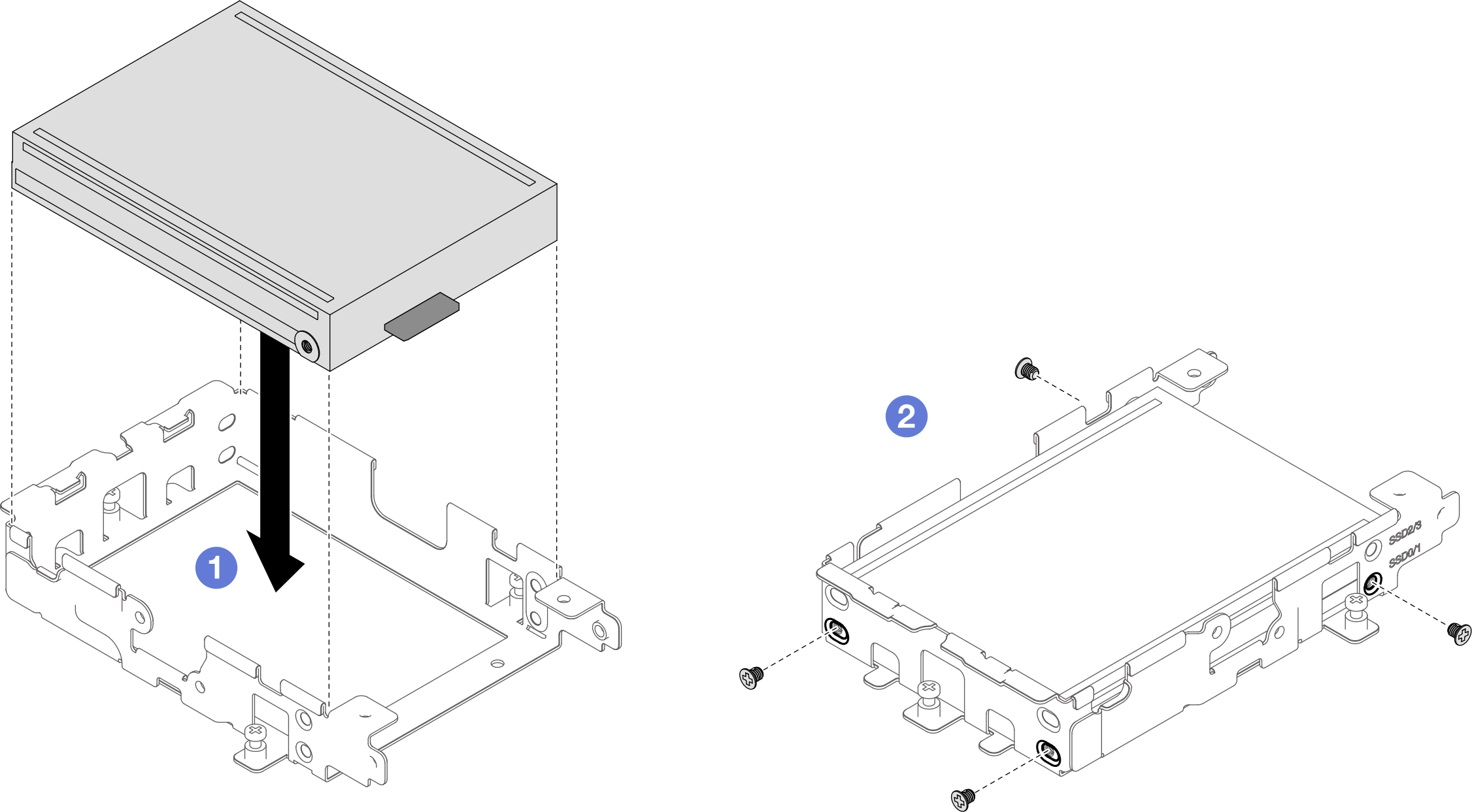

1. 드라이브 케이지에 E3.S 2T 드라이브를 설치하십시오.
   1. 아래 그림에 표시된 대로 드라이브 커넥터 방향을 유지하십시오. 그런 다음 드라이브를 케이지에 설치하십시오.
   2. PH1 나사 4개를 설치하여 드라이브 케이지에 드라이브 고정
   그림 1. E3.S 2T 드라이브 설치

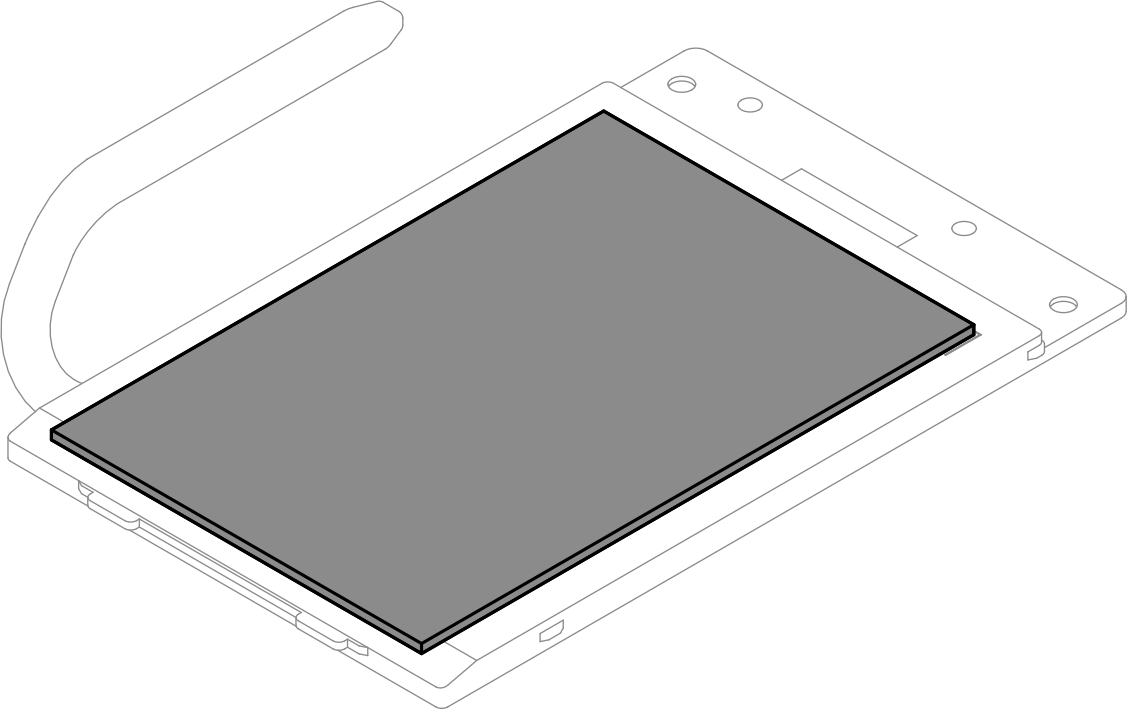

2. 방열판의 갭 패드를 확인하고 손상되었거나 분리된 경우 새것으로 교체하십시오.
   그림 2. 방열판 갭 패드 위치



갭 패드 교체 지침을 따르십시오.

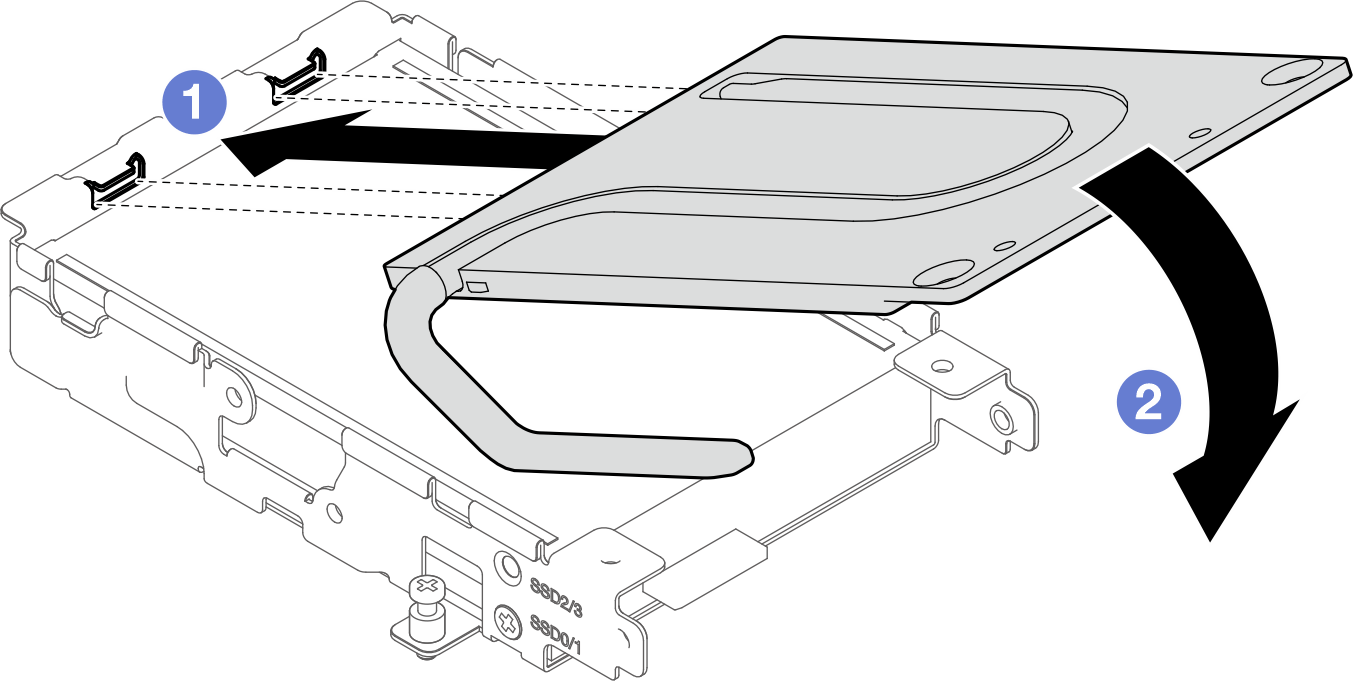

3. 드라이브 케이지에 방열판을 설치하십시오.
   1. 방열판을 비스듬히 유지하고 방열판의 탭을 드라이브 케이지의 슬롯에 맞춥니다.
   2. 방열판을 돌려 드라이브 케이지에 놓습니다.
      그림 3. 방열판 설치

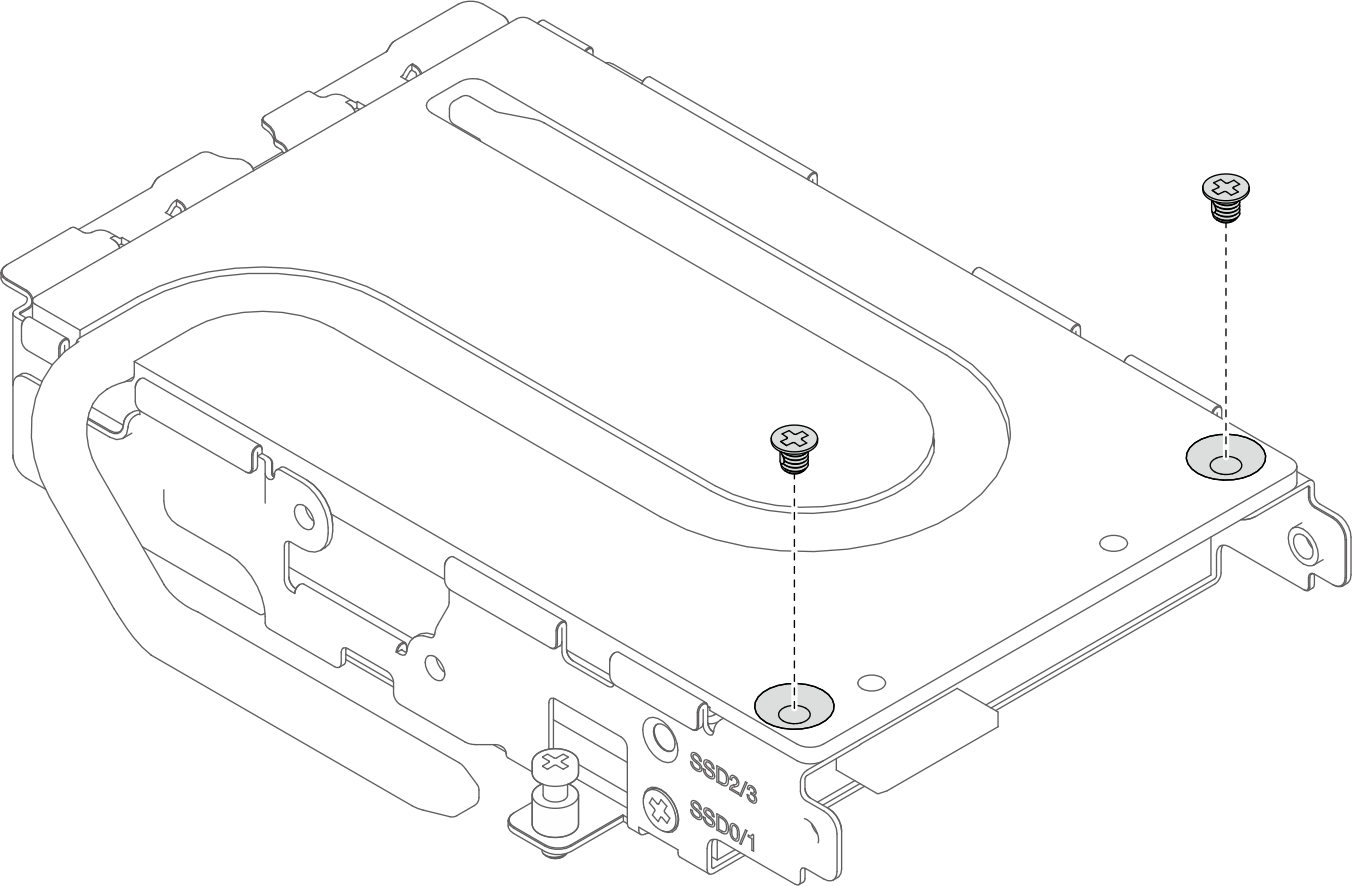

4. PH1 나사 2개를 설치하여 드라이브 케이지에 방열판을 고정하십시오.
   그림 4. 방열판 나사 설치

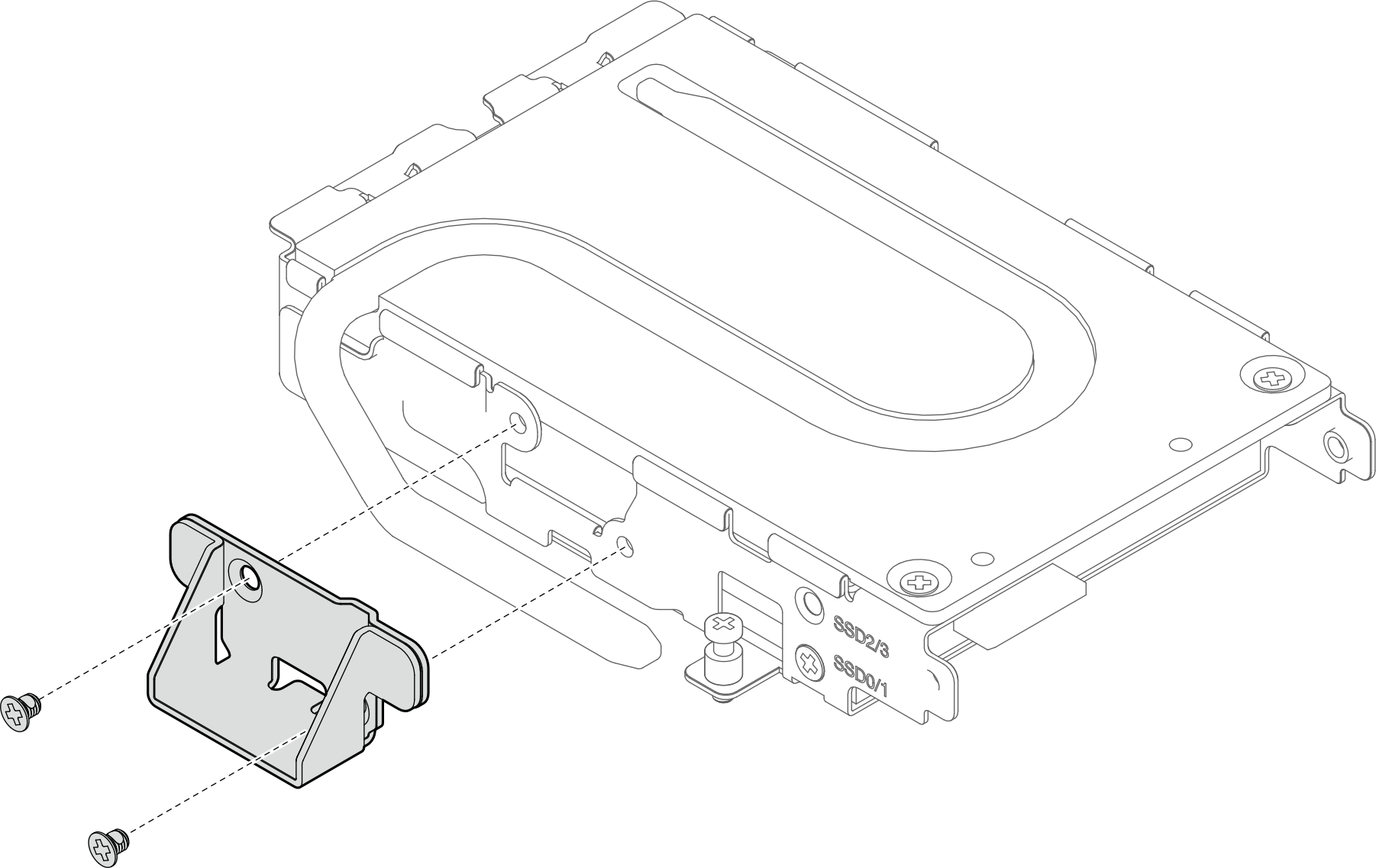

5. PH1 나사 2개를 설치하여 측면 홀더를 드라이브 케이지에 고정하십시오.
   그림 5. 측면 홀더 설치

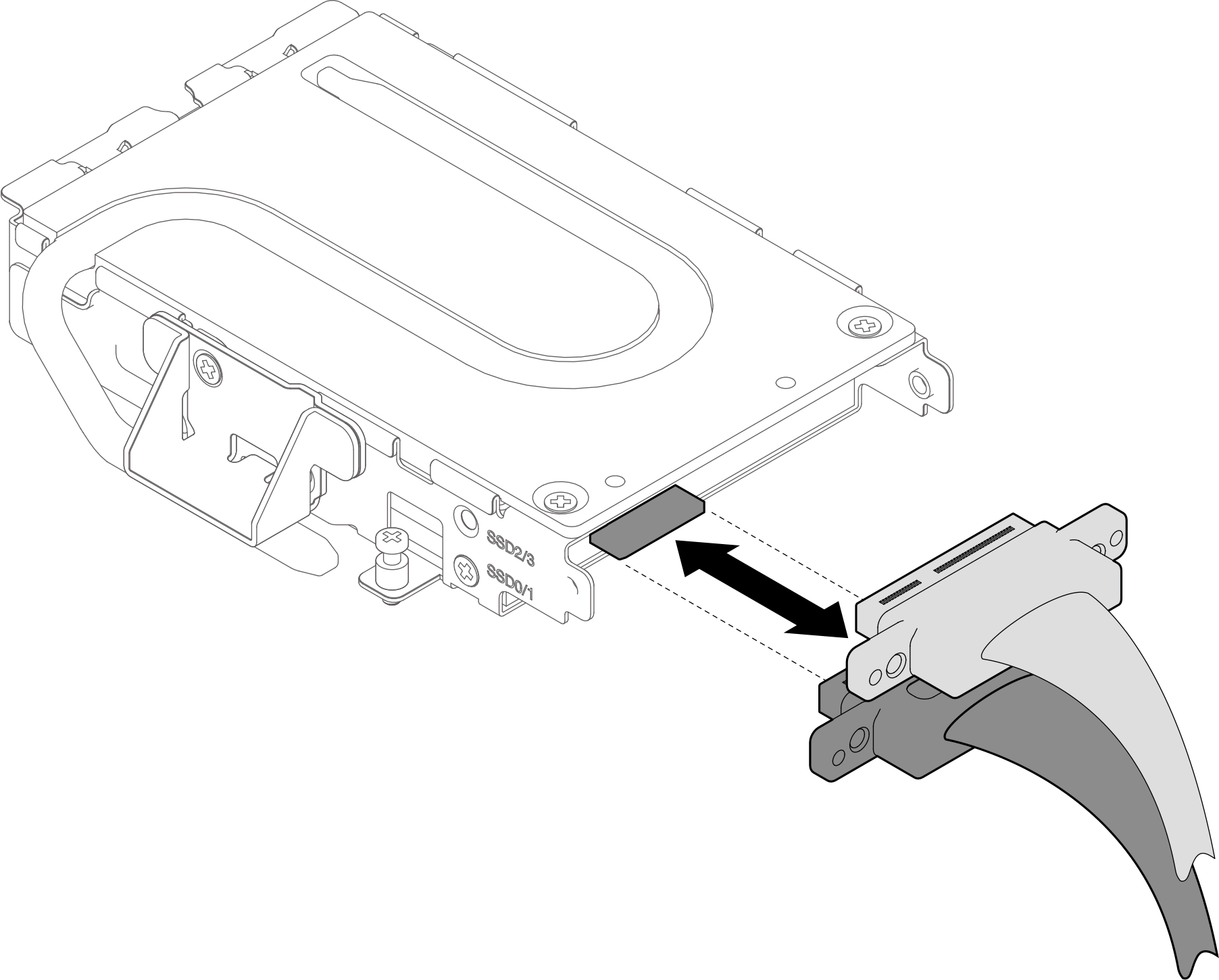

6. 0 또는 1로 표시된 플러거가 있는 케이블을 드라이브에 연결합니다. 연결된 케이블 플러거 아래에 다른 케이블 플러거를 놓습니다.
   그림 6. 드라이브에 케이블 연결

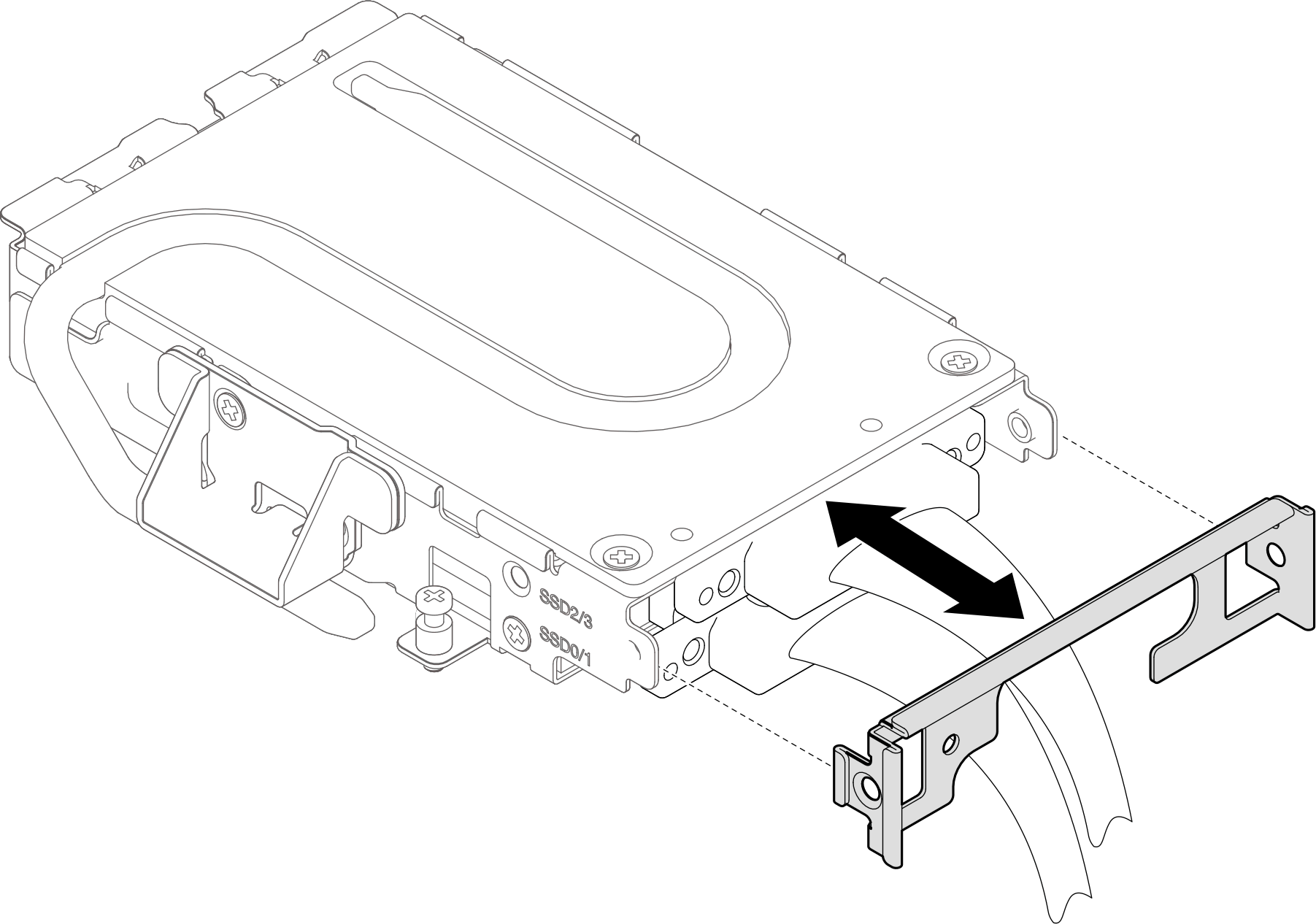

7. 드라이브 케이지에 케이블 고정장치를 설치하십시오.
   1. 케이블 고정장치를 드라이브 케이지에 부착하십시오.

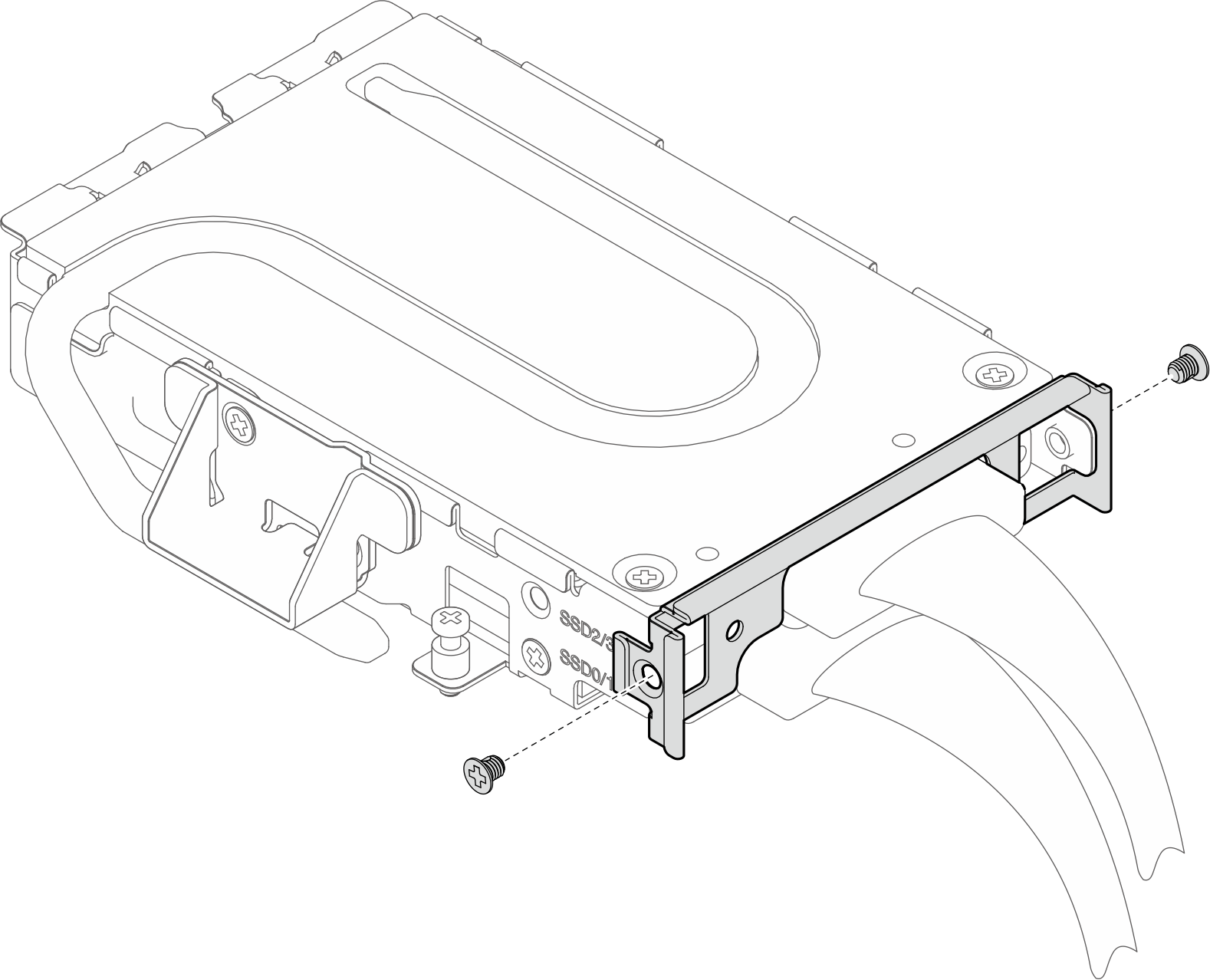

      그림 7. 드라이브 케이지에 케이블 고정장치 설치


   2. 측면에서 PH1 나사 2개를 조여 케이블 고정장치를 드라이브 케이지에 고정하십시오.
      그림 8. 드라이브 케이지에 케이블 고정장치 설치
