E3.S 앞면 드라이브 케이지 어셈블리 설치

다음 정보를 사용하여 E3.S 앞면 드라이브 케이지 어셈블리를 설치하십시오.

절차

1. E3.S 드라이브 케이지 갭 패드가 손상되었거나 분리된 경우 새것으로 교체하십시오. 갭 패드/퍼티 패드 교체 지침을 따르십시오.
   주

   갭 패드 부착 시 갭 패드를 워터 루프의 표시에 맞춥니다. 아래 표에는 다양한 드라이브 구성에 필요한 갭 패드가 나와 있습니다.

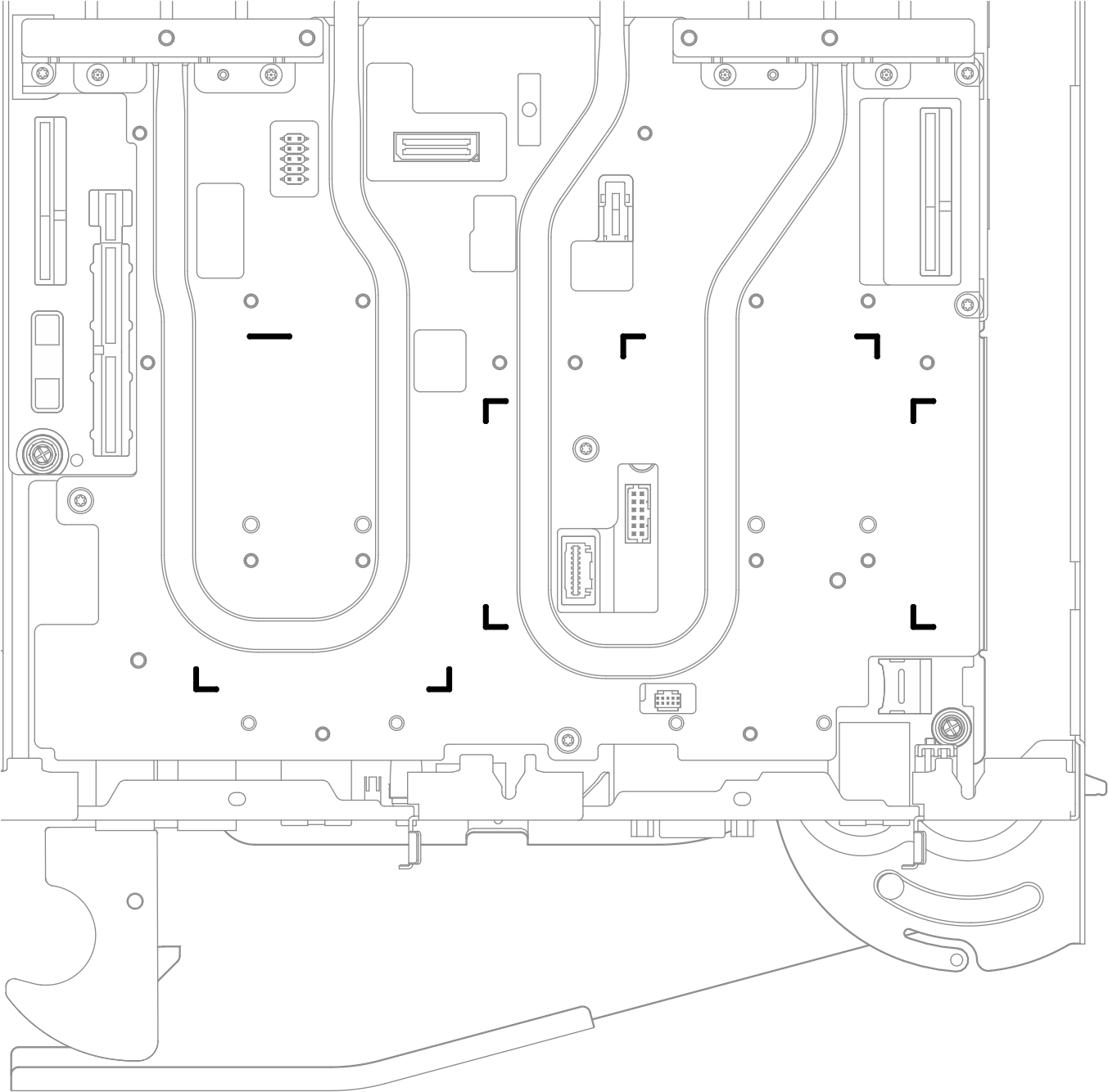

   그림 1. E3.S 갭 패드를 맞추기 위한 워터 루프의 표시

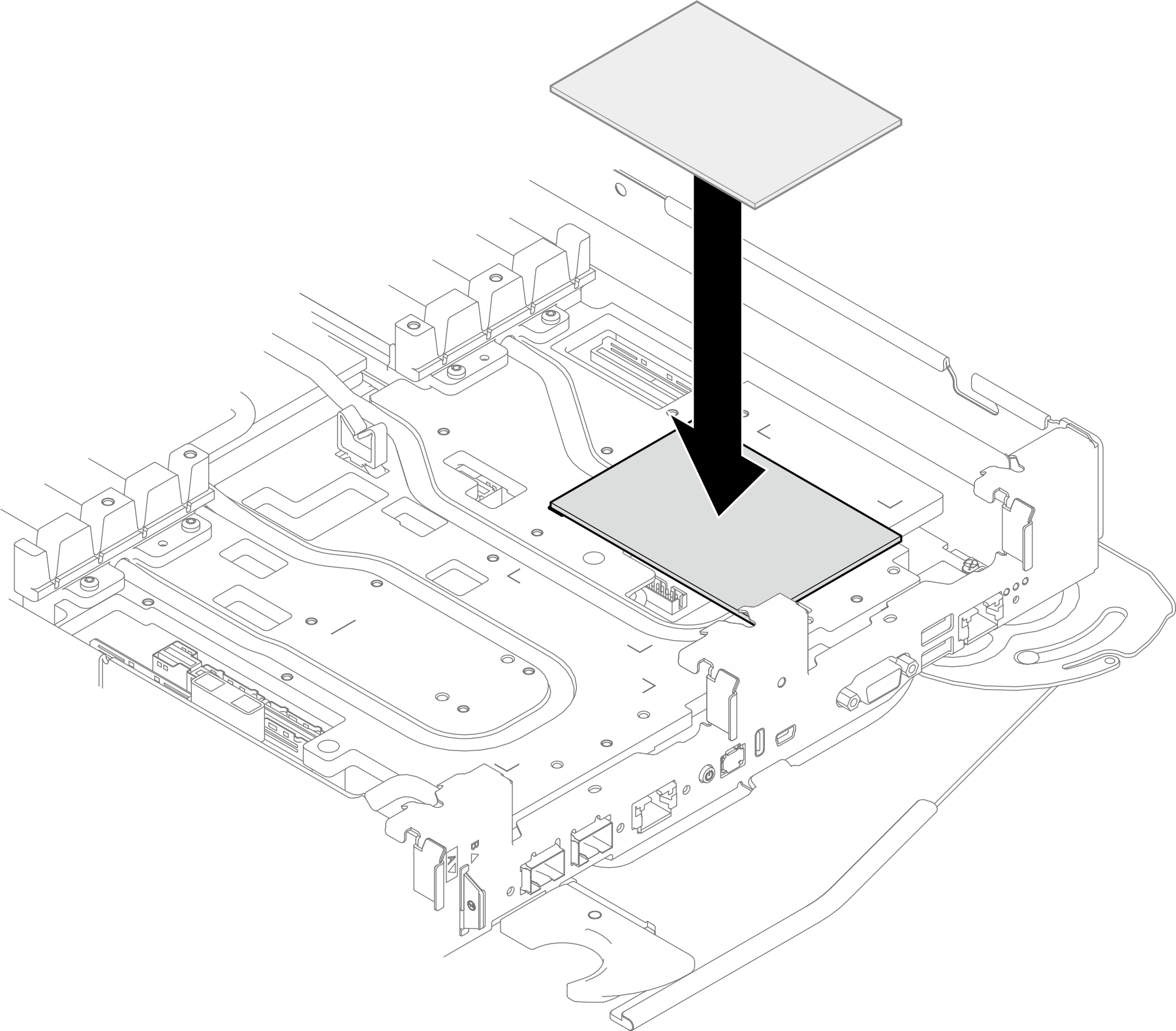

   그림 2. E3.S 1T 싱글 앞면 드라이브의 갭 패드 위치

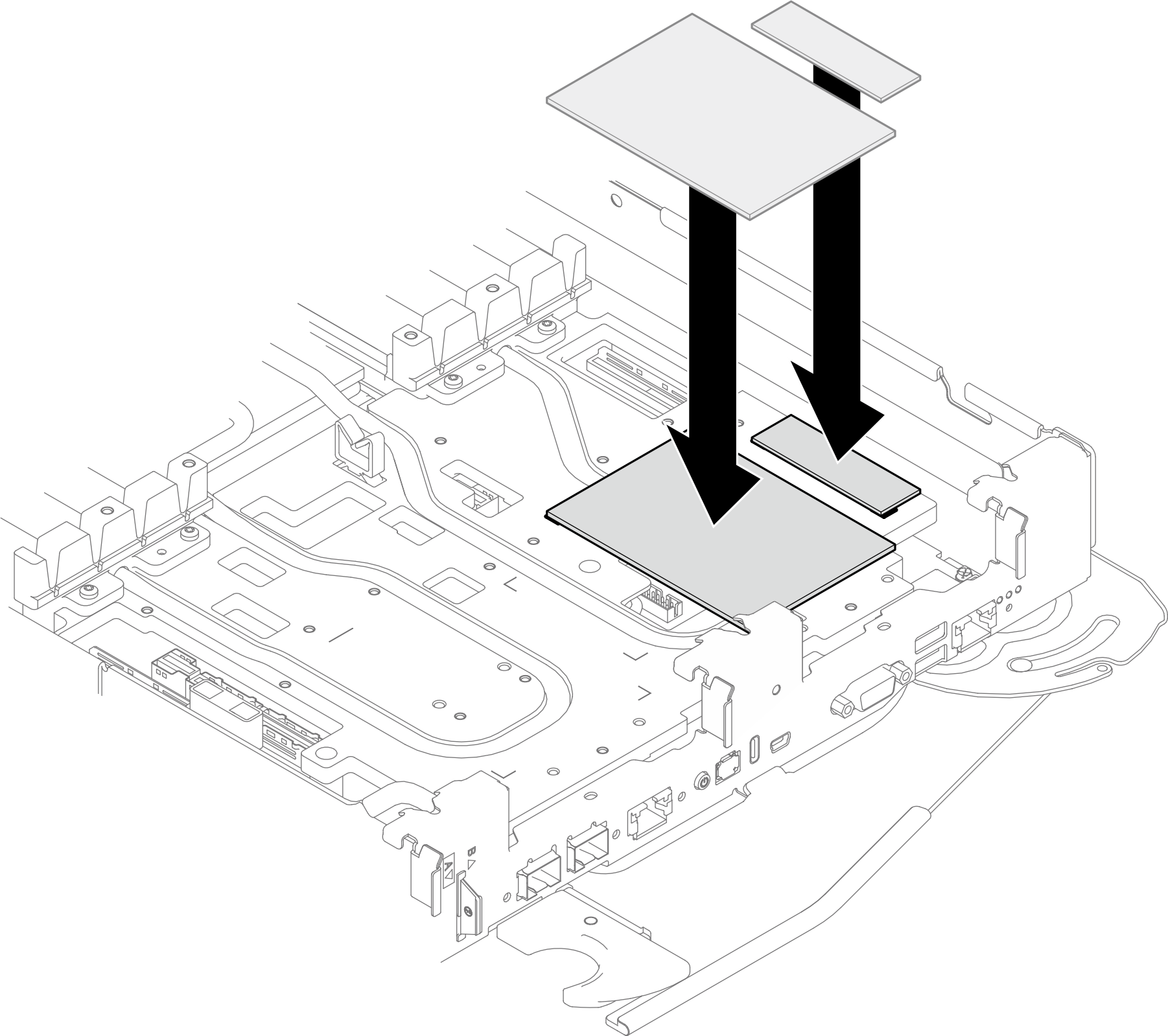

   그림 3. E3.S 1T 듀얼 앞면 드라이브 및 E3.S 2T 싱글 앞면 드라이브의 갭 패드 위치

2. E3.S 드라이브 케이지 어셈블리를 설치합니다.
   1. 노드에 E3.S 드라이브 케이지 어셈블리를 설치하십시오.
   2. 고정 나사 3개를 조입니다.

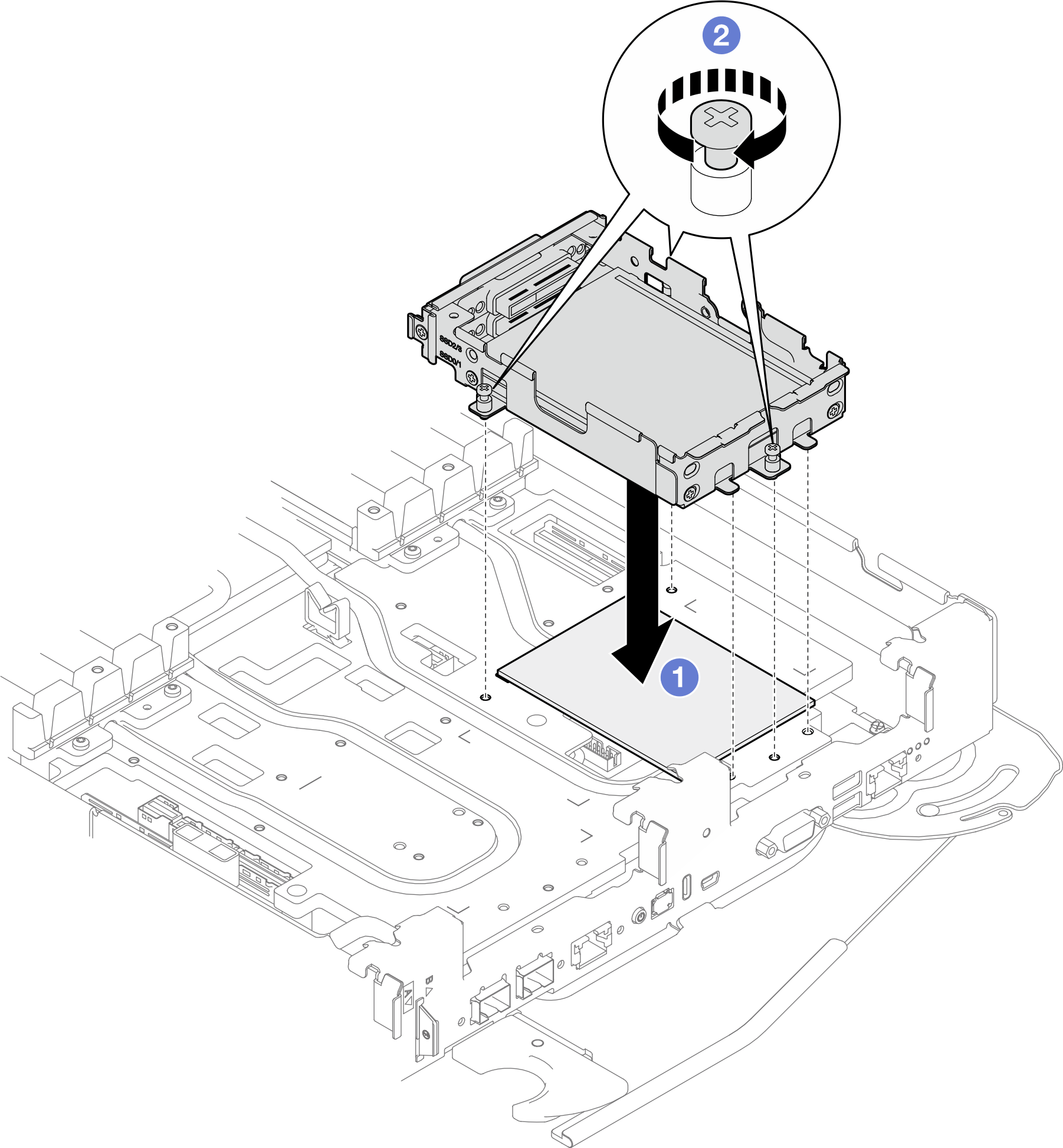

   그림 4. 앞면 E3.S 드라이브 케이지 어셈블리 설치


3. 드라이브 케이지와 함께 설치된 슬롯에 빈 베젤 필러를 설치하십시오.

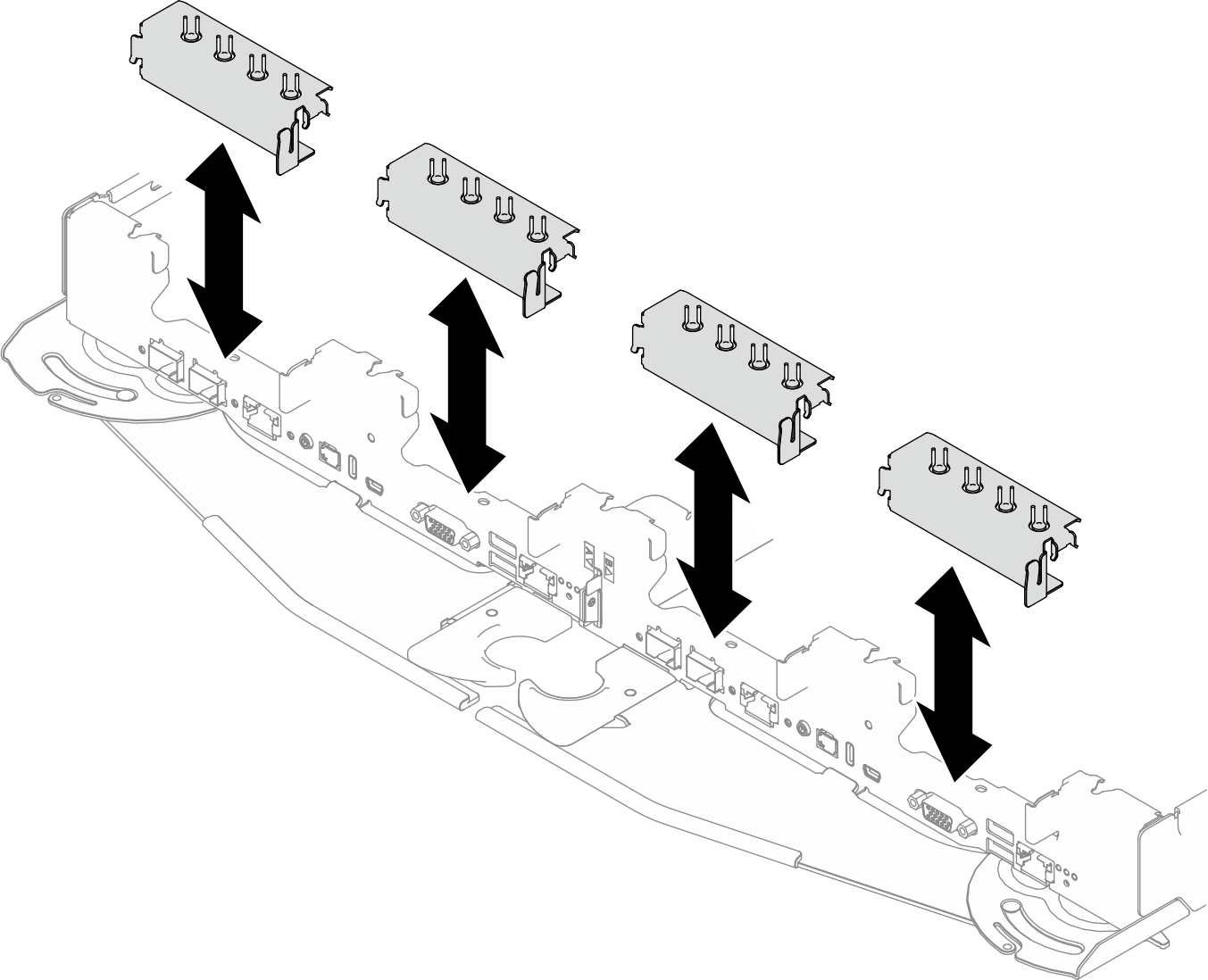

   그림 5. 빈 베젤 필러 제거
