Instalación del conjunto de compartimiento de la unidad frontal E3.S

Utilice esta información para instalar un conjunto de compartimiento de la unidad frontal E3.S.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos PH 1

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Gap Pad Kit (SC750 V4)

Importante
Directrices de sustitución de la almohadilla de espacio

  • Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.

  • Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.

  • Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Si la almohadilla de espacio del compartimiento de la unidad E3.S está dañada o desconectada, sustitúyala por nuevas. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.
    Nota
    Alinee la almohadilla de espacio con la marca en el bucle de agua al conectar la almohadilla de espacio. En la tabla siguiente, se especifica la almohadilla de espacio necesaria para las diferentes configuraciones de unidad.

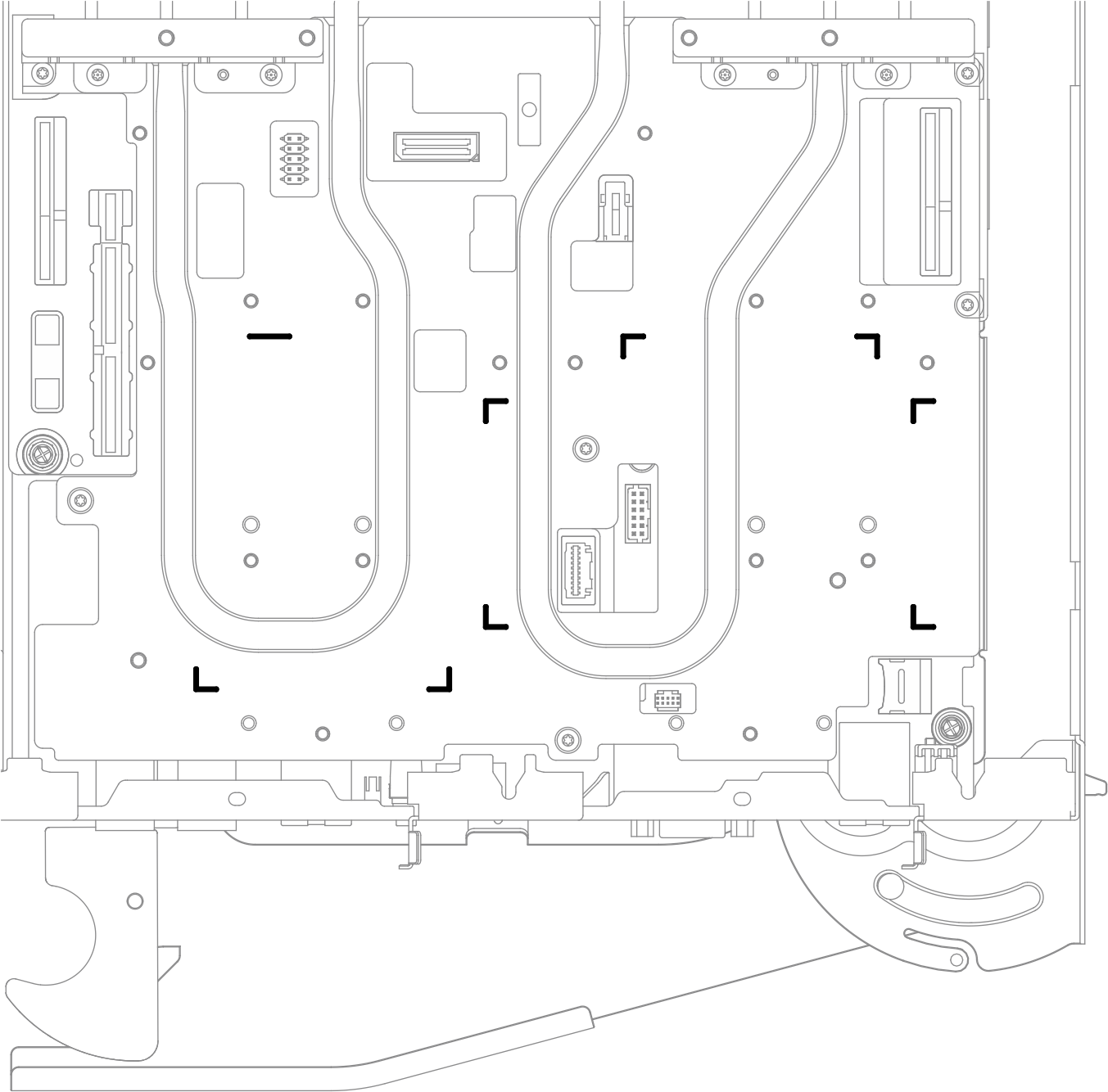

    Figura 1. Marcas en el bucle de agua para la alineación de la almohadilla de espacio E3.S
    Markings on water loop for E3.S gap pad alignment

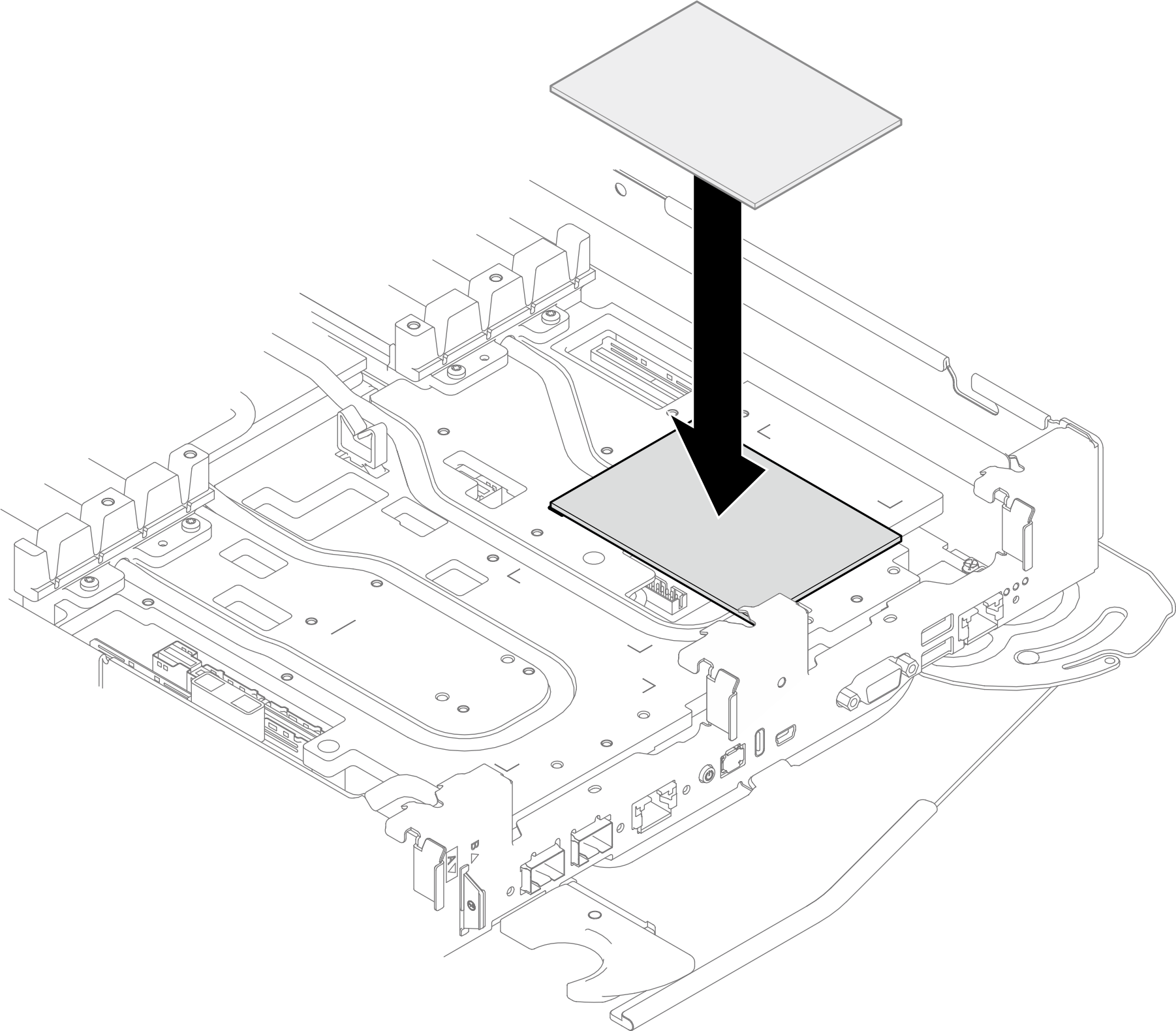

    Figura 2. Ubicación de las almohadillas de espacio para la unidad frontal única E3.S 1T

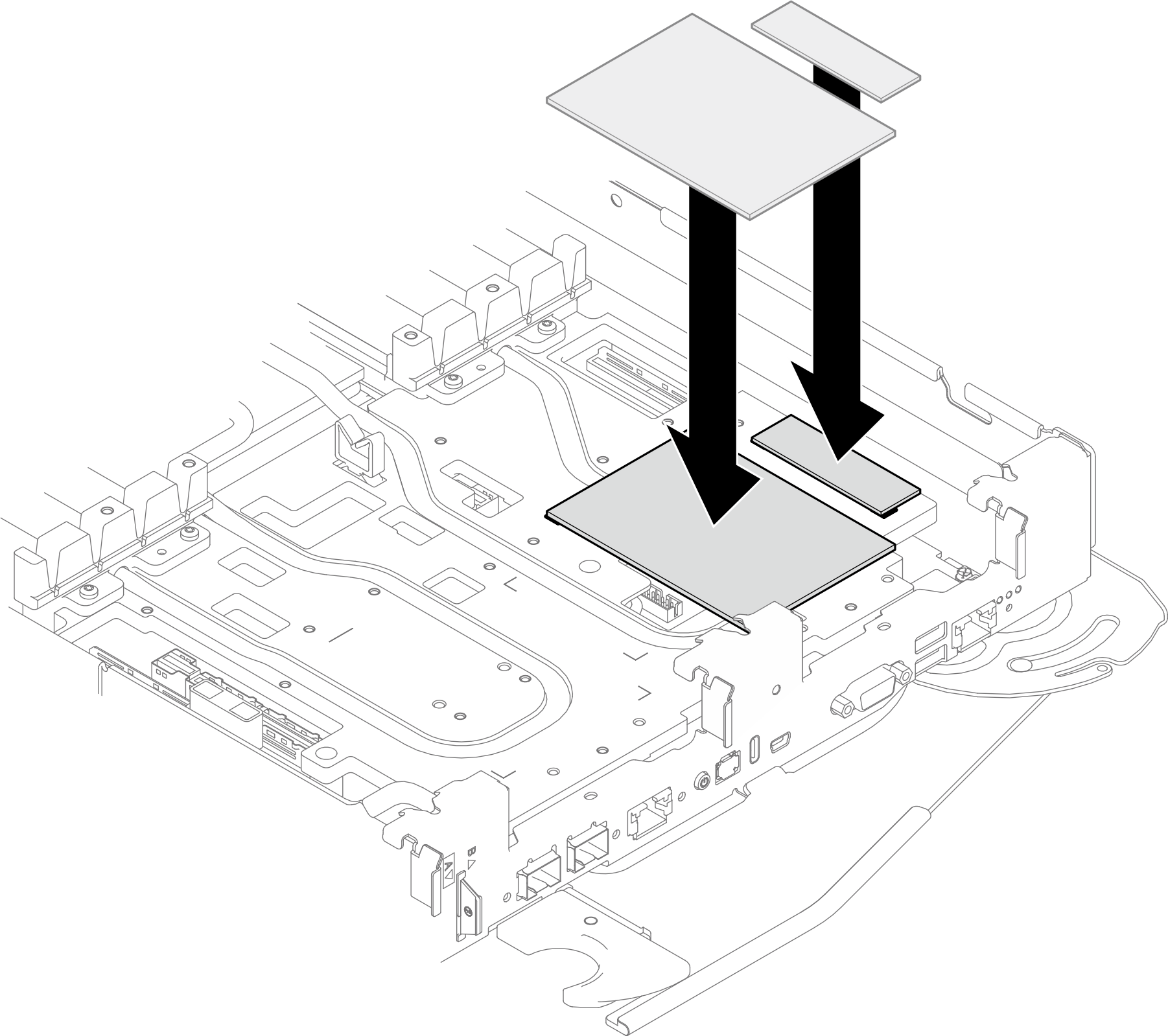

    Figura 3. Ubicación de las almohadillas de espacio para las unidades frontales duales E3.S 1T y la unidad frontal única E3.S 2T

  2. Instale el conjunto del compartimiento de la unidad E3.s.
    1. Instale el conjunto del compartimiento de la unidad E3.S en el nodo.
    2. Fije los tres tornillos de fijación.

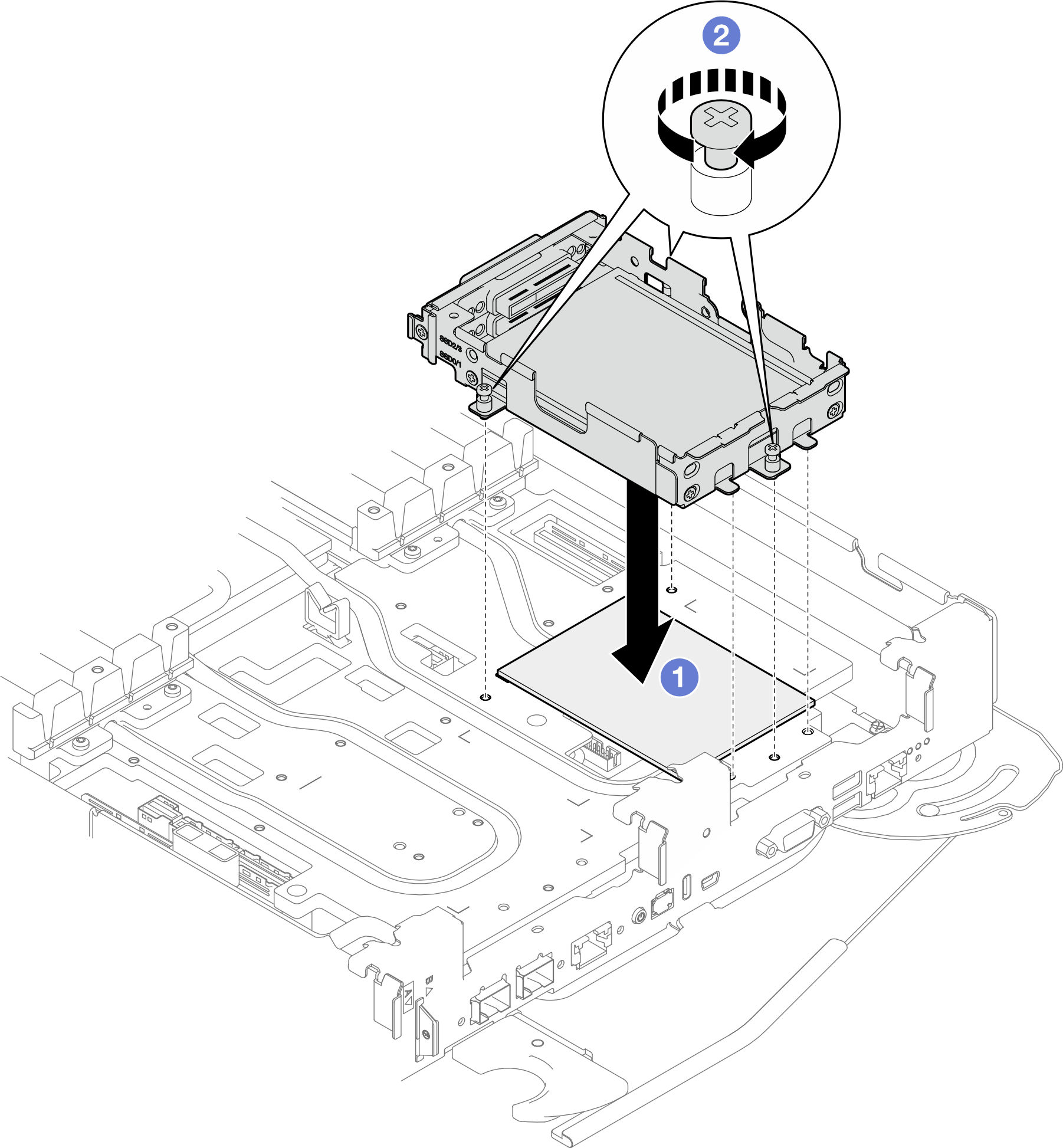

    Figura 4. Instalación del conjunto de compartimiento de la unidad frontal E3.S
    E3.S drive cage assembly installation
  3. Instale el relleno vacío del marco biselado en la ranura instalada con el compartimiento de la unidad.

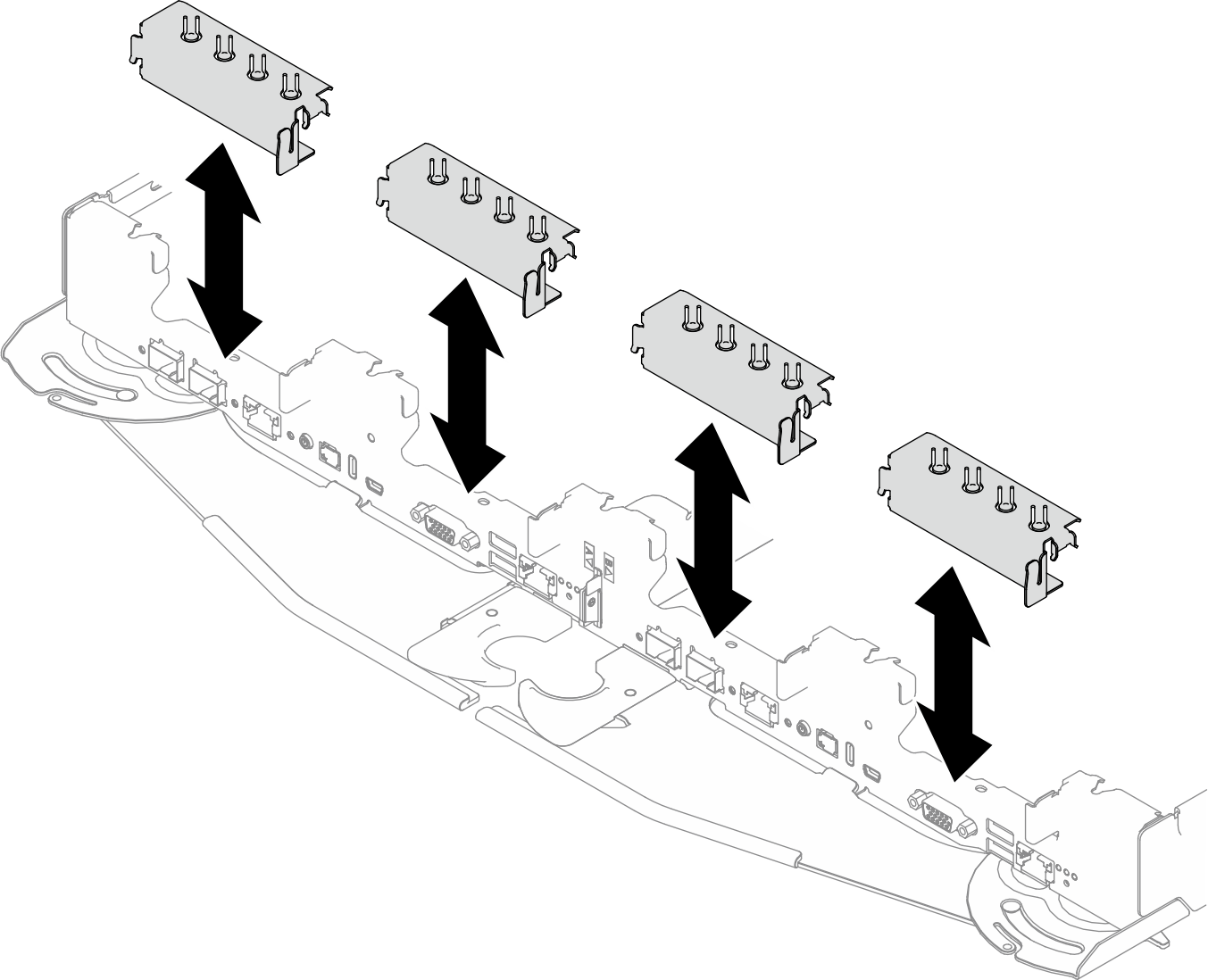

    Figura 5. Extracción del relleno vacío del marco biselado
    Blank bezel filler removal
Después de finalizar

  1. Conecte los cables a la placa del sistema. Consulte Disposición interna de los cables..

  2. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  3. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  4. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  5. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.

  6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
