Vordere E3.S-Laufwerkhalterungsbaugruppe installieren

Verwenden Sie diese Informationen, um die vordere E3.S-Laufwerkhalterungsbaugruppe zu installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH 1 Schrauben

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Gap Pad Kit (SC750 V4)

Wichtig
Richtlinien für den Austausch von Gap-Pads

  • Informationen zu Position und Anleitung der Gap-Pads finden Sie unter Identifikation und Position von Gap-Pad.

  • Reinigen Sie die Oberfläche vor dem Austausch des Gap-Pads vorsichtig mit einem alkoholhaltigen Reinigungstuch.

  • Halten Sie das Gap-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads verdeckt werden.

Achtung
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Wenn das Gap-Pad der E3.S-Laufwerkhalterung beschädigt ist oder sich abgelöst hat, ersetzen Sie es durch neue. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads.
    Anmerkung
    Richten Sie das Gap Pad beim Anbringen mit der Markierung auf den Wasserkreislauf aus. In der folgenden Tabelle ist angegeben, welches Gap-Pad für verschiedene Laufwerkkonfigurationen erforderlich ist.

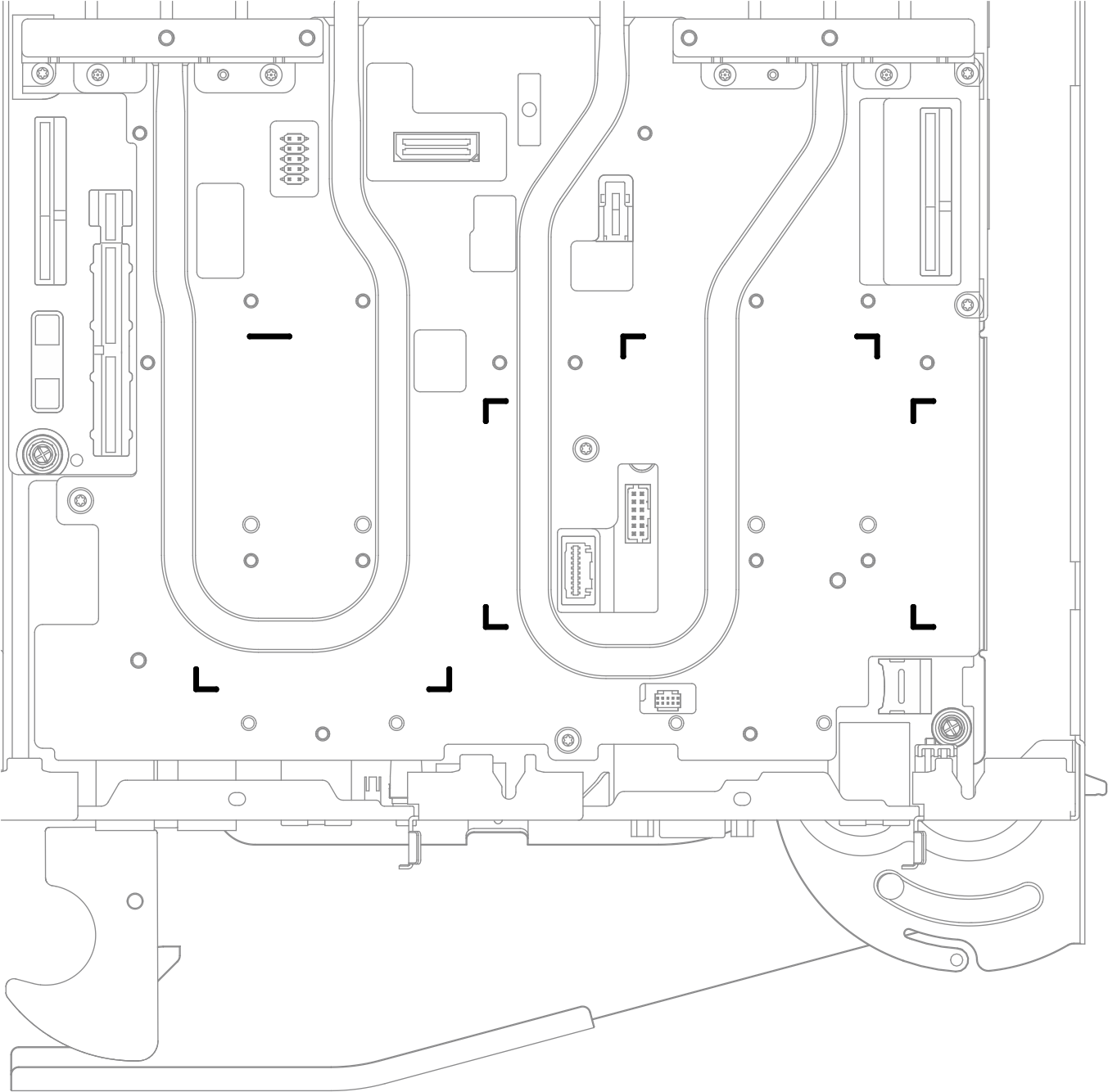

    Abbildung 1. Markierungen auf dem Wasserkreislauf für die Ausrichtung des E3.S-Gap-Pad
    Markings on water loop for E3.S gap pad alignment

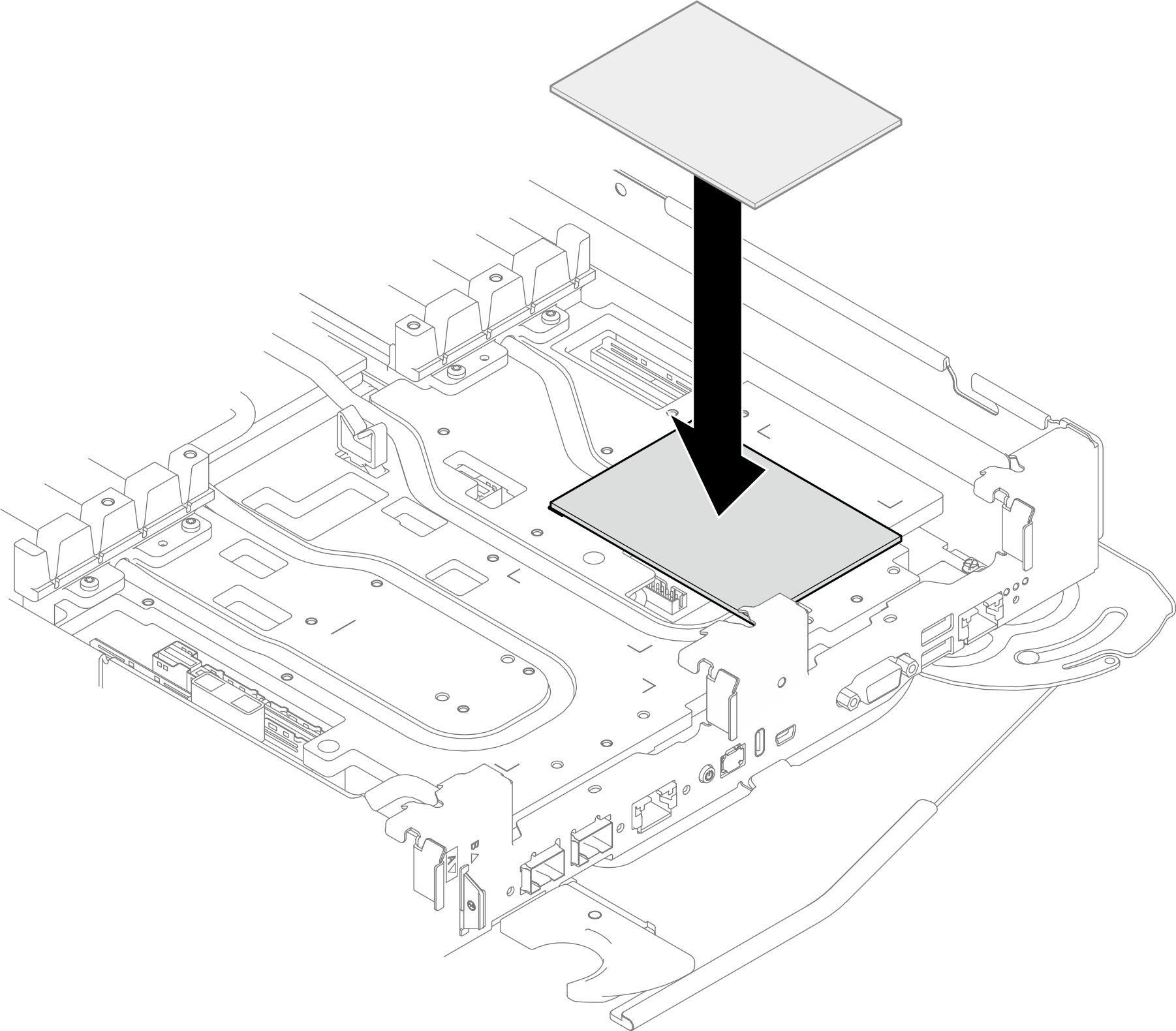

    Abbildung 2. Position der Gap-Pads für vordere E3.S 1T-Einzellaufwerke

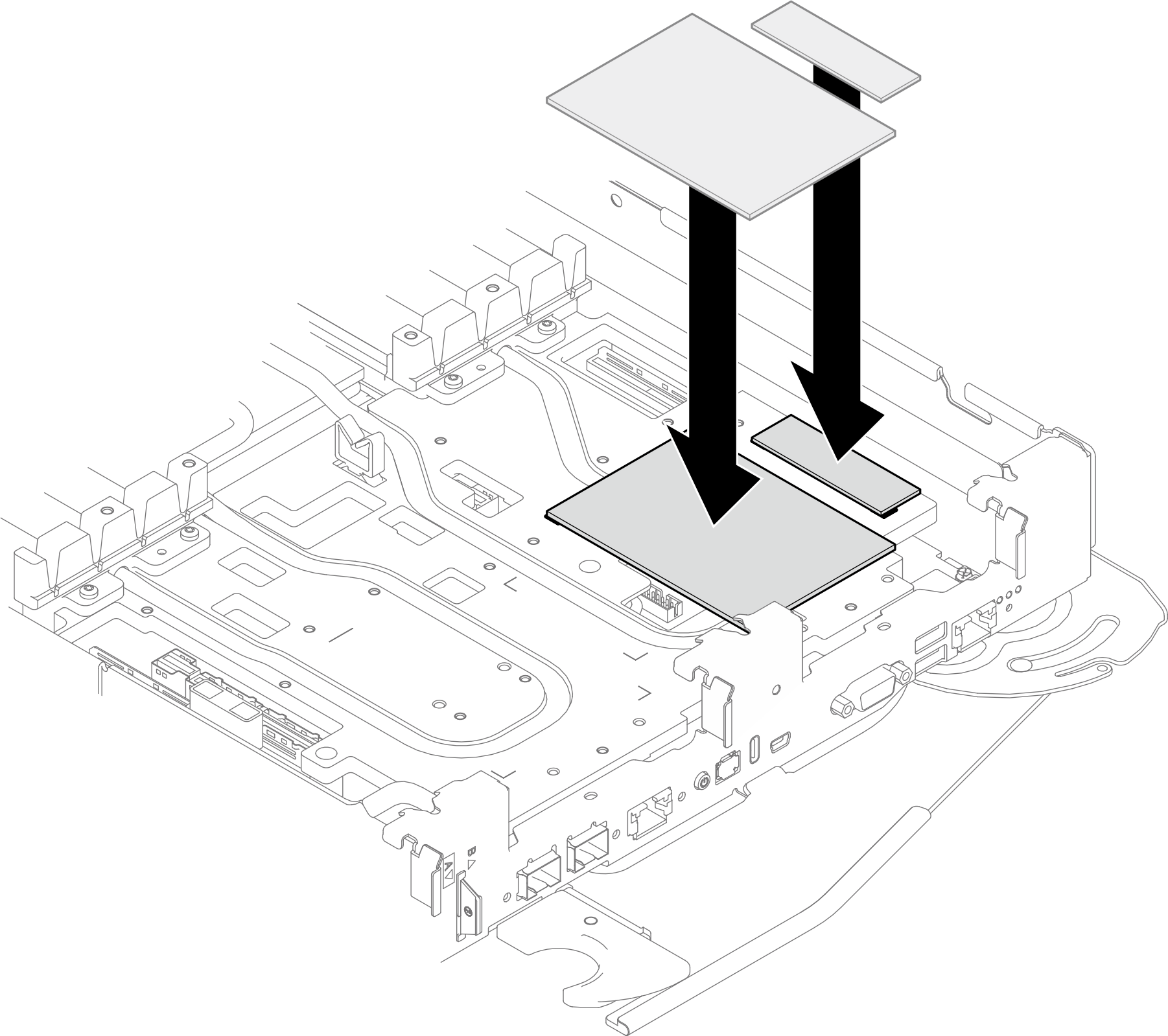

    Abbildung 3. Position der Gap-Pads für vordere E3.S 1T-Doppellaufwerke und vordere E3.S 2T-Einzellaufwerke

  2. Installieren Sie die E3.S-Laufwerkhalterung.
    1. Installieren Sie die E3.S-Laufwerkhalterungsbaugruppe im Knoten.
    2. Ziehen Sie die drei unverlierbaren Schrauben an.

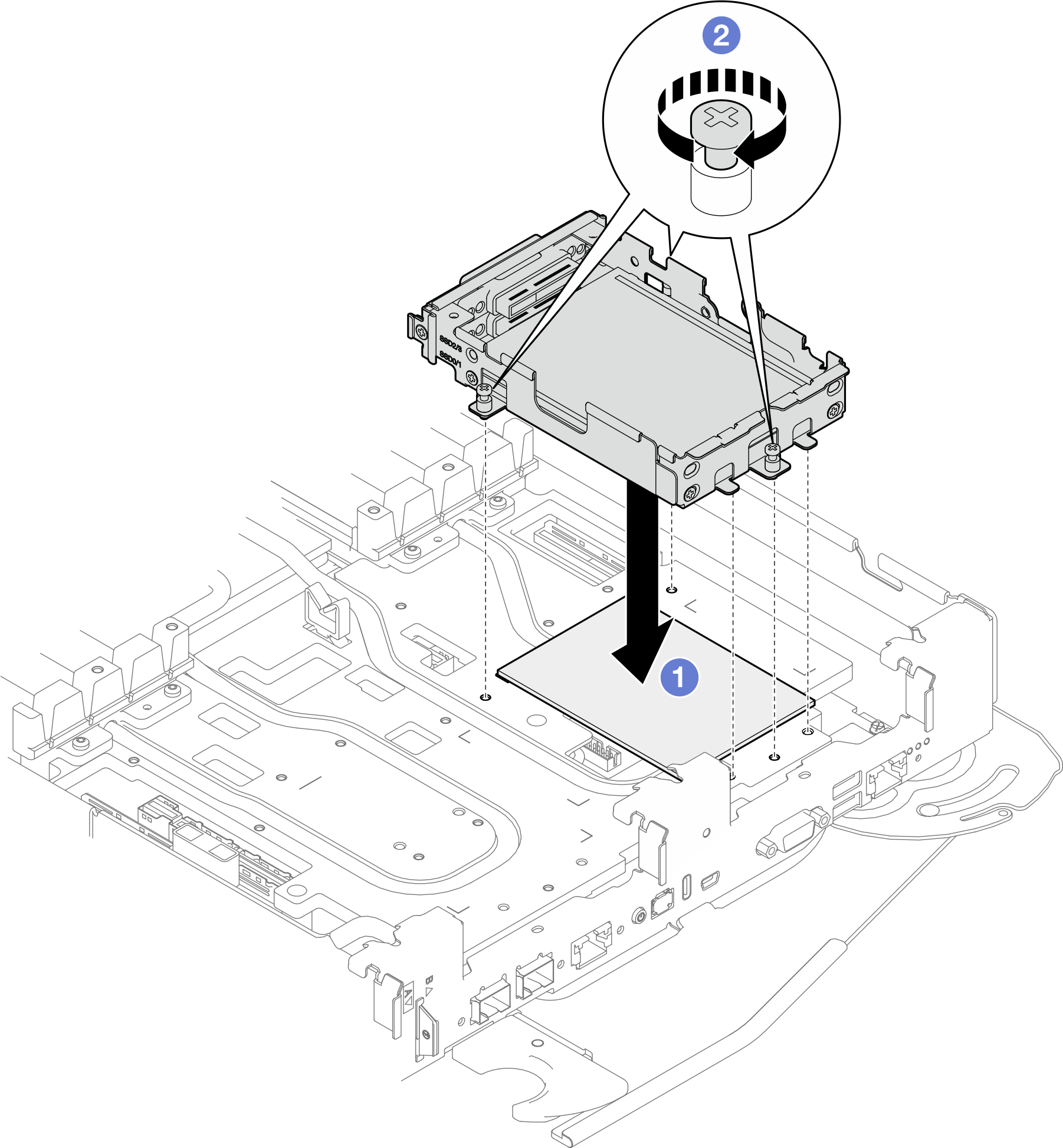

    Abbildung 4. Installieren der vorderen E3.S-Laufwerkhalterungsbaugruppe
    E3.S drive cage assembly installation
  3. Installieren Sie die Abdeckung der Frontblende in den Steckplatz, in dem sich die Laufwerkhalterung befindet.

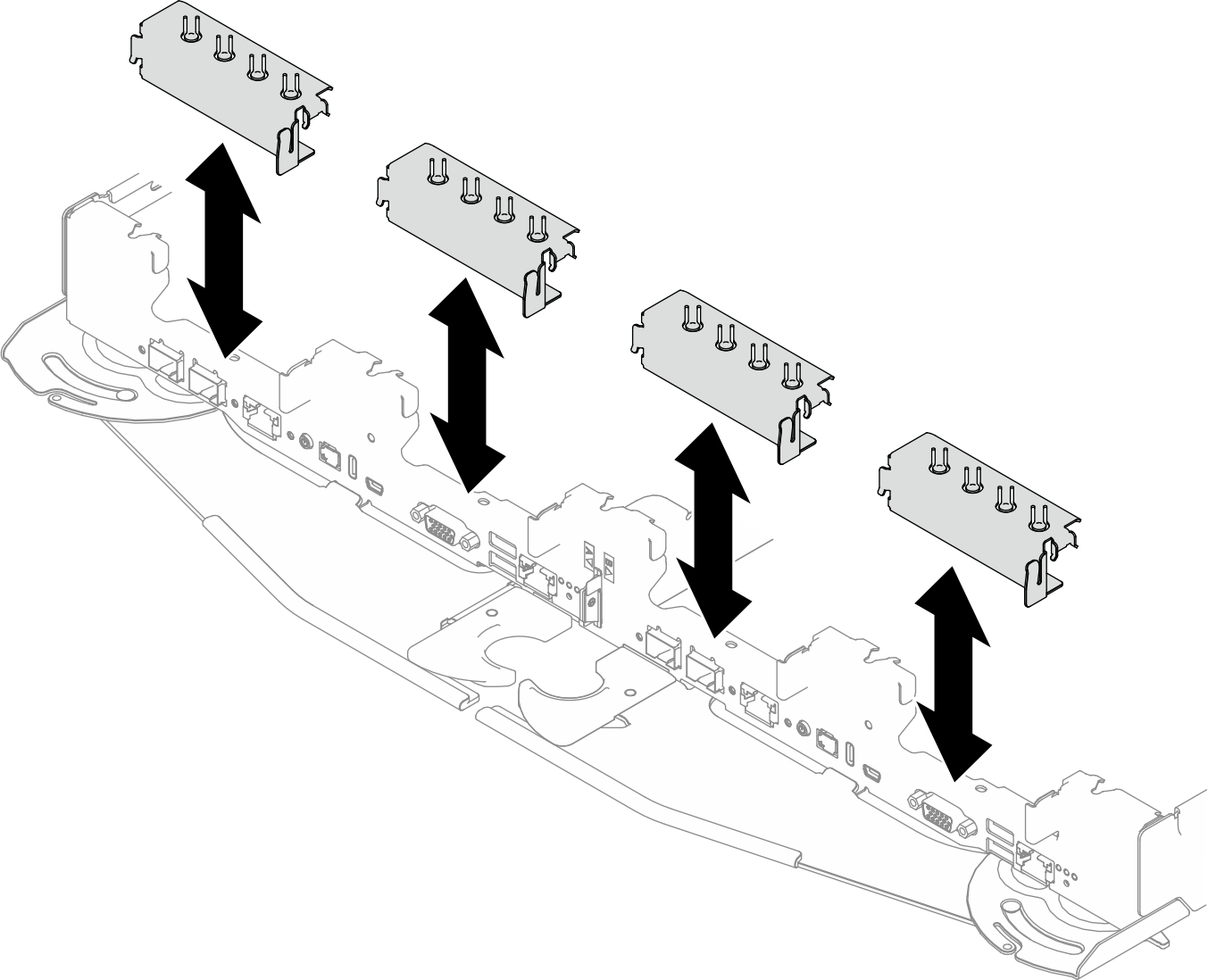

    Abbildung 5. Entfernen der Abdeckblende für Frontblende
    Blank bezel filler removal
Nach dieser Aufgabe

  1. Schließen Sie die Kabel an die Systemplatine an. Siehe Interne Kabelführung..

  2. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  5. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  6. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
